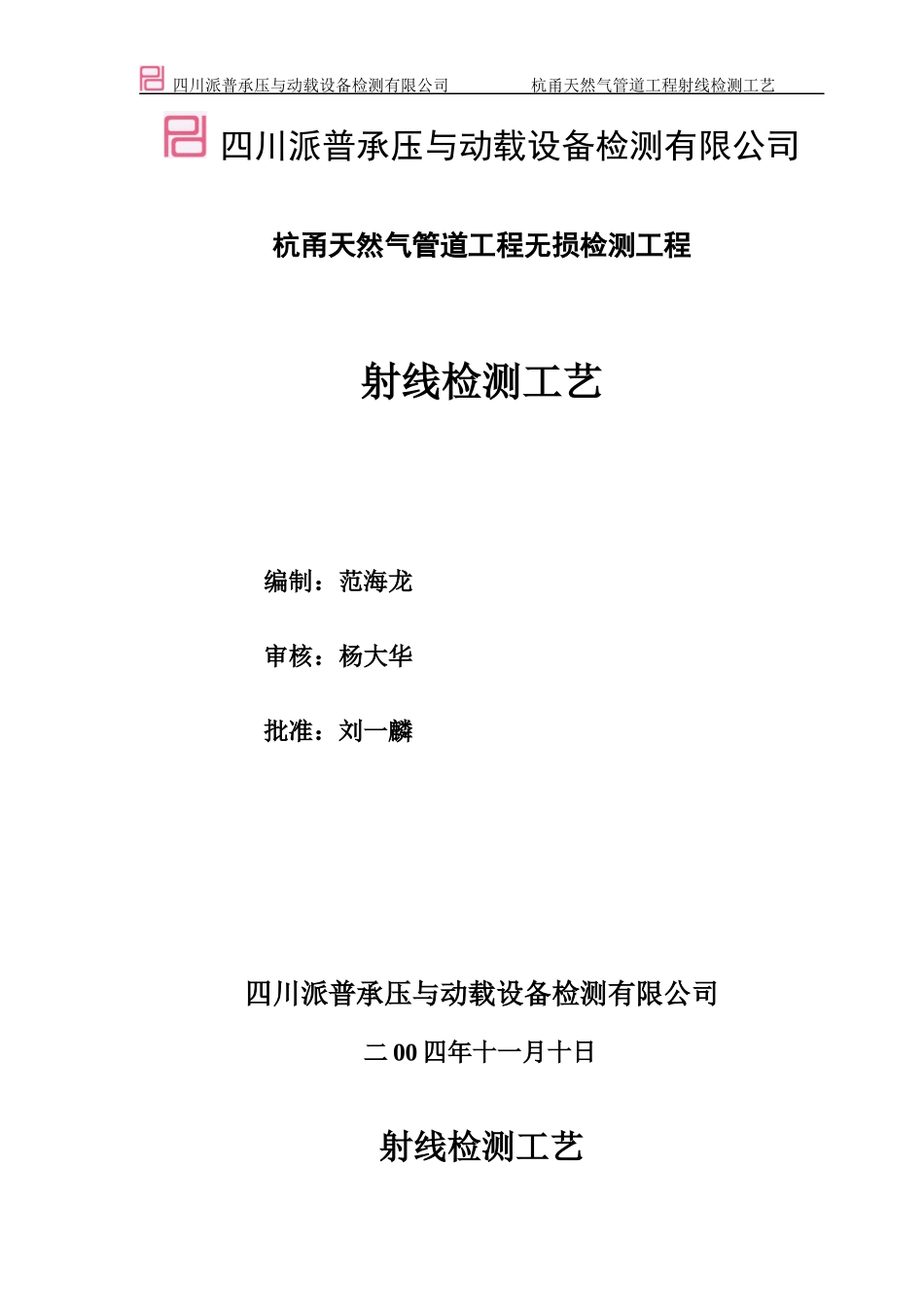

四川派普承压与动载设备检测有限公司杭甬天然气管道工程射线检测工艺四川派普承压与动载设备检测有限公司杭甬天然气管道工程无损检测工程射线检测工艺编制：范海龙审核：杨大华批准：刘一麟四川派普承压与动载设备检测有限公司二00四年十一月十日射线检测工艺无损检测计划与方案射线检测工艺卡监理检测指令暗室准备洗片机参数设定药液检查调配检测准备标识准备胶片暗袋检测时间设备准备透照现场准备曝光参数选择定位与标识布片警戒区设置RT透照暗室处理评片、审核记录报告资料、底片存档报告监理四川派普承压与动载设备检测有限公司杭甬天然气管道工程射线检测工艺射线检测工艺流程图:无损检测人员无损检测材料无损检测设备无损检测工艺自检合格焊口检测指令无损检测作业评定记录移交、档案执行标准编制报告NDTIINDTⅡNDTⅡNDTⅡ报告签发技术负责人四川派普承压与动载设备检测有限公司杭甬天然气管道工程射线检测工艺无损检测质量控制图:合格不合格返修通知单签发报告及记录签发综合报告告统计工作量档案室存档RTⅡ技术负责人四川派普承压与动载设备检测有限公司杭甬天然气管道工程射线检测工艺射线检测质量控制图:`资料底片标准与级别外检合格检测指令复核部位、检测准备射线检测暗室处理审片评片委托单位RTⅡRTⅡRTⅡRTⅡ检测工艺卡检测标识RTIIRTⅡ盖章发放归档技术质量部批准技术负责人审核检测项目部技术负责人在受检件上标识编制检测报告监检或监理审核RT责任工程师编制检测工艺拍片RTⅡ级暗室RTⅡ级初评RTⅡ级外检合格RT确定检测区Ⅱ级准人员、设备、材料备检测工艺技术交底记录、发出检测结RT果和返修通知单Ⅱ级复评RTⅡ级底片质量不合格产品不合格返修批准总经理编制NDT计划成立项目部经理项目部技质负责人四川派普承压与动载设备检测有限公司杭甬天然气管道工程射线检测工艺RT质量控制程序图1射线检测主要技术措施1.1表面状态焊缝及热影响区的表面质量(包括余高高度)应经外观检查合格,表面的不规则状态在底片上的图象应不掩盖焊缝中的缺陷或与之相混淆,否则应做适当修整。1.2检测人员a.从事射线检测的人员必须持有锅炉压力容器无损检测人员资格考核,取得与其工作相适应的资格证书。b.评片人员的视力应每年检查一次，校正视力不得低于1.0并要求距离400mm能读出高为0.5mm,间隔为0.5mm的一组印刷体字母。c.从事射线检测人员应按GB4792-84标准和国务院第44号令规定，健康符合，进行安全防护，并取得《放射工作证》，配备个人剂量报警仪和个人剂量计，每三月监测一次。现场检测时，应设置安全区域，有明显警示标志，以防他人误入。1.3检测设备a.X射线管道爬行器HR—2具有适应特殊地段（如山区、水网）的能力，最大爬坡度能力为40度，连续爬行距离可达2公里，工作温度范围为-20度--+70度。b.X射线探伤机定向成都华光XXG3005c.自动洗片机苏星1.4器材、材料a.工业胶片本工程采用爱克发C7和C4胶片，胶片规格为1400*80mm700*80mm，b.增感屏、象质计、暗盒、铅字和沟槽试块等选用合格厂商，符合标准规定。射线种类增感屏材料规格前屏厚度后屏厚度X射线铅1400X800.030.03-0.1X射线铅360X800.030.03-0.1第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页透照厚度的计算方法透照方法透照厚度TA(mm)双壁单投影法T×2+2单壁单影法T+2象质指数与透照厚度的关系透照厚度mm>6-8>8-12>12-16>16-20>20-25>25-32>32-50象质指数编号141312111098线直径mm0.160.200.250.320.400.500.63注：用双壁单影法透照时，象质指数按此表规定的数值增加一个指数2射线检测工艺2.1适用范围根据杭甬天然气输气管道的特殊条件，确保检测结果的准确性程可靠性。本工艺适用壁厚2mm～30mm的低碳钢和低合金钢，杭甬天然气输气管道及站场管道焊口射线检测。《管道焊口射线探伤工艺卡》（附录1）是本规程的补充，由检测项目部按规定组织编制。2.2引用标准SY4056-93《石油天然气钢质管道对接焊缝射线照相及质量分级》GB5618-85《线性象质计》GB4792-84《放射性卫生防护基本标准》2.3检测人员a.从事射线检测的人员按《锅炉压力容器无损检测人员资格考核规则》，取得与其工作相适应的...
