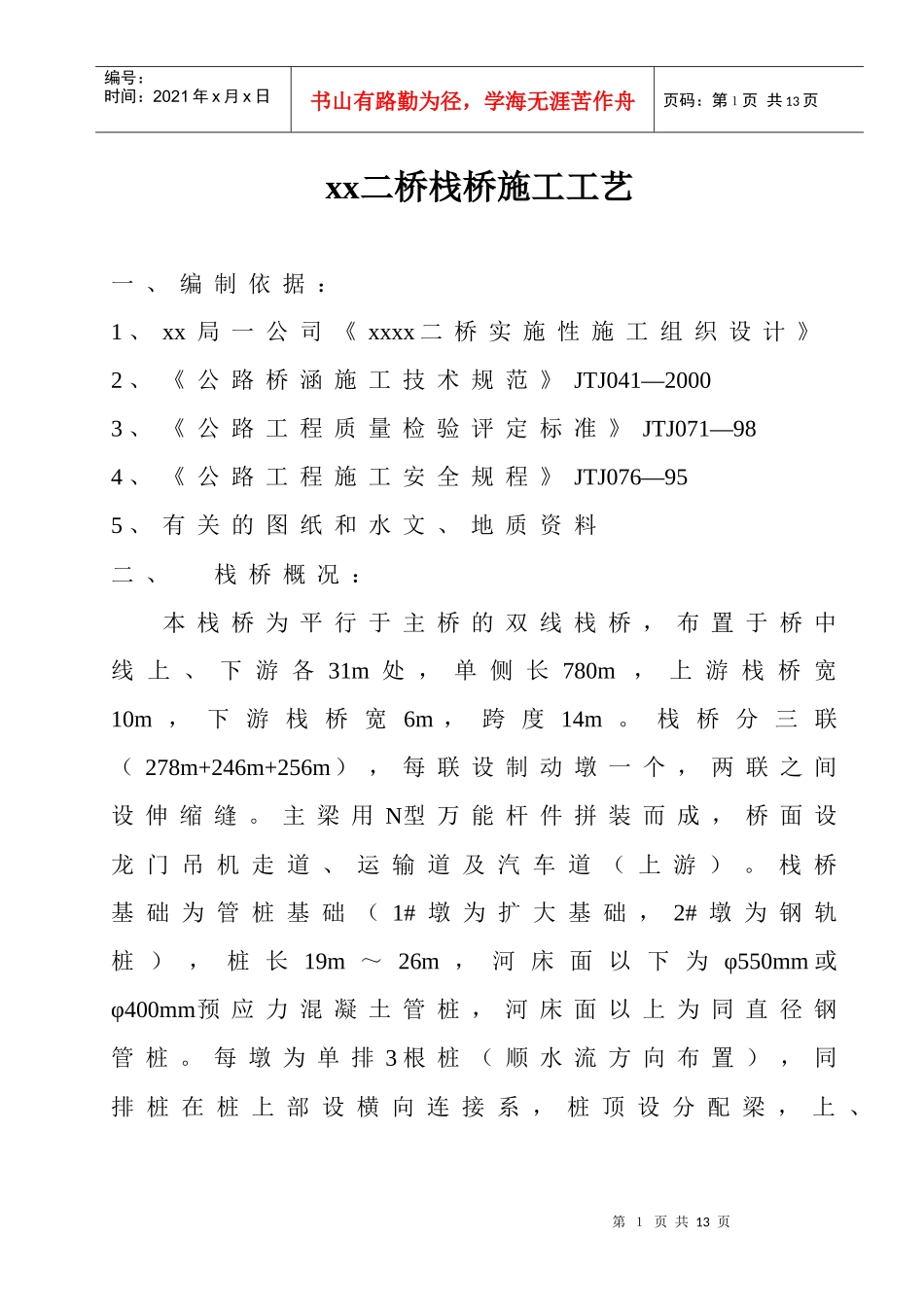

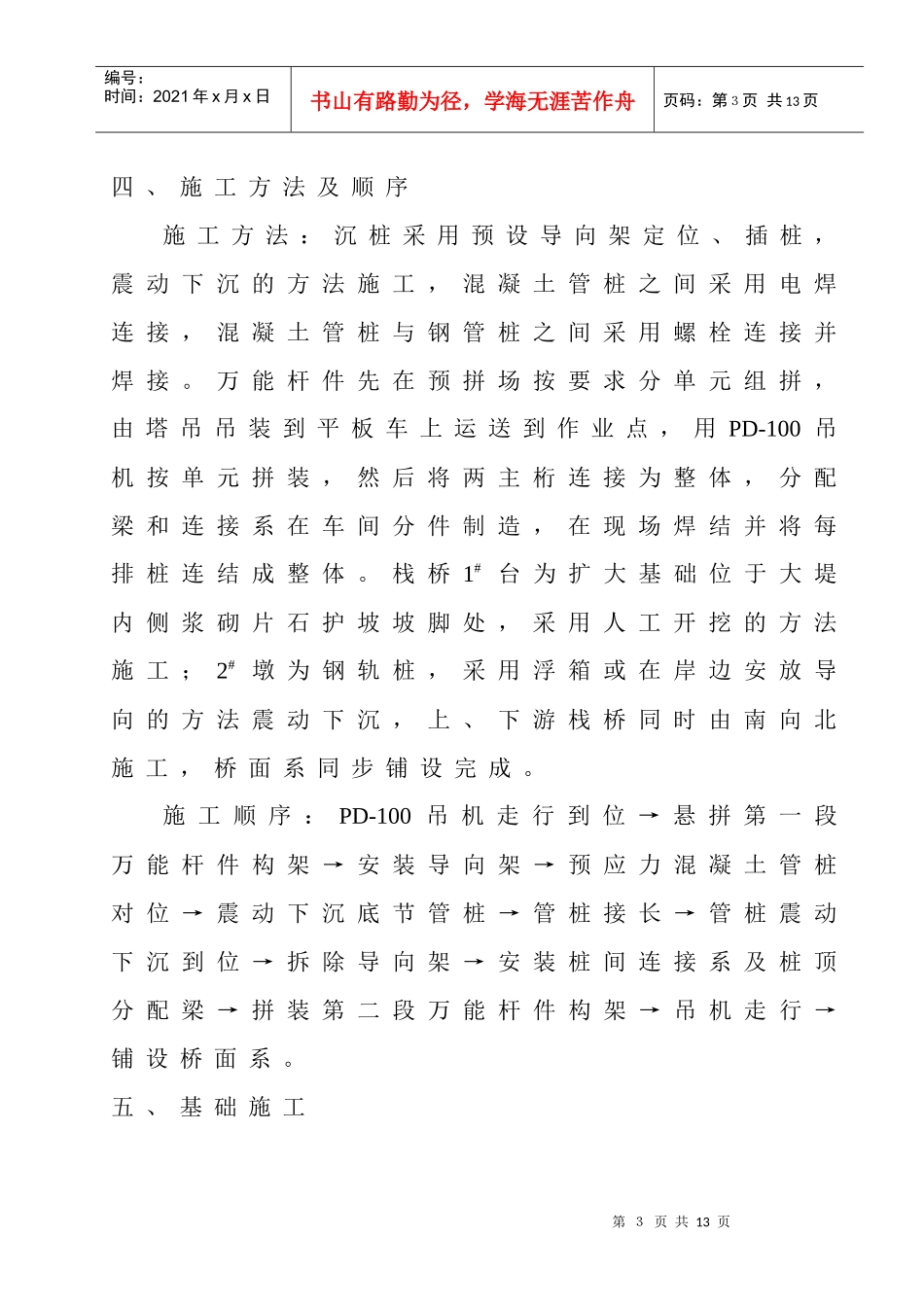

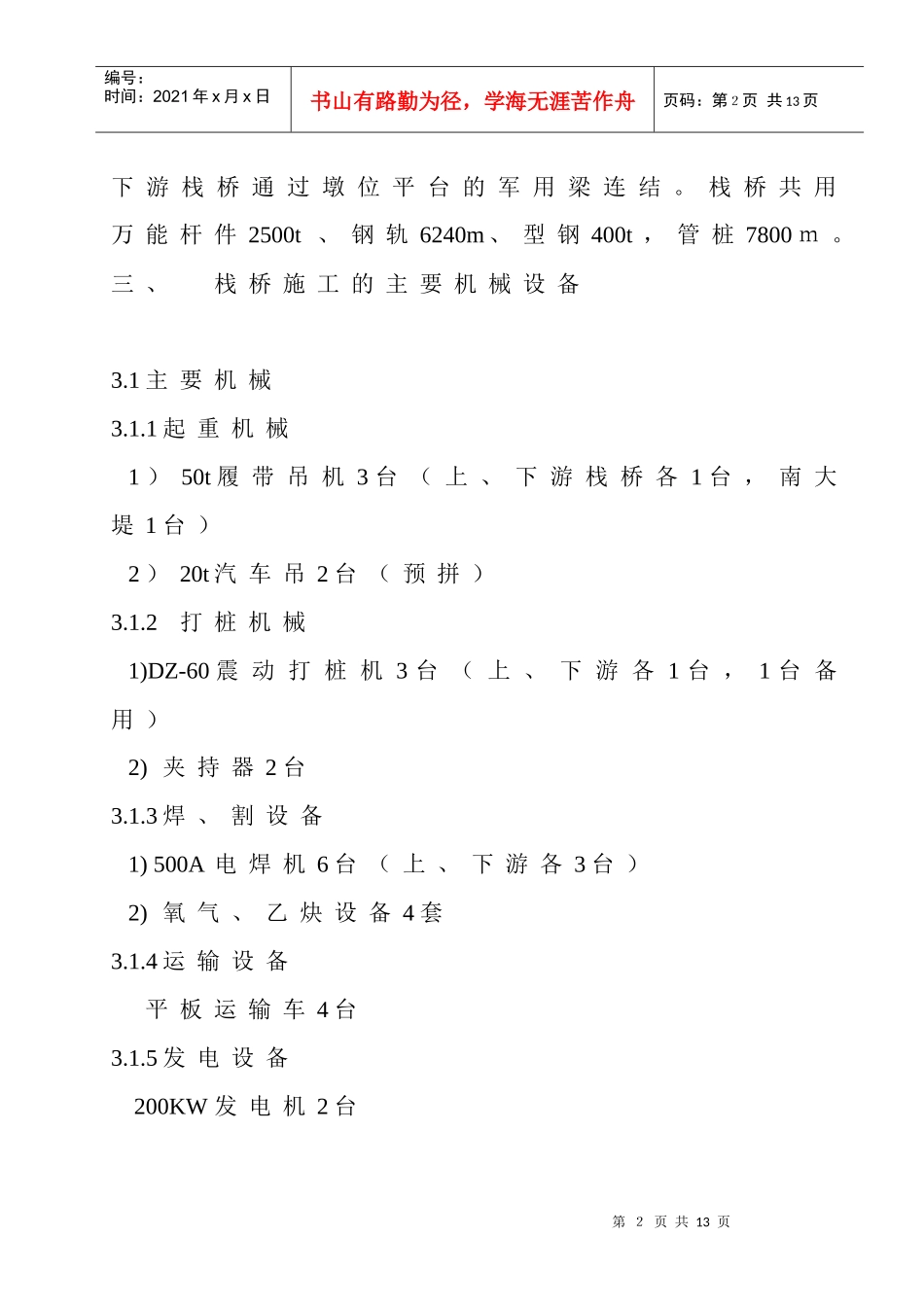

第１页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共13页xx二桥栈桥施工工艺一、编制依据：1、xx局一公司《xxxx二桥实施性施工组织设计》2、《公路桥涵施工技术规范》JTJ041—20003、《公路工程质量检验评定标准》JTJ071—984、《公路工程施工安全规程》JTJ076—955、有关的图纸和水文、地质资料二、栈桥概况：本栈桥为平行于主桥的双线栈桥，布置于桥中线上、下游各31m处，单侧长780m，上游栈桥宽10m，下游栈桥宽6m，跨度14m。栈桥分三联（278m+246m+256m），每联设制动墩一个，两联之间设伸缩缝。主梁用N型万能杆件拼装而成，桥面设龙门吊机走道、运输道及汽车道（上游）。栈桥基础为管桩基础（1#墩为扩大基础，2#墩为钢轨桩），桩长19m～26m，河床面以下为φ550mm或φ400mm预应力混凝土管桩，河床面以上为同直径钢管桩。每墩为单排3根桩（顺水流方向布置），同排桩在桩上部设横向连接系，桩顶设分配梁，上、第２页共13页第１页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共13页下游栈桥通过墩位平台的军用梁连结。栈桥共用万能杆件2500t、钢轨6240m、型钢400t，管桩7800ｍ。三、栈桥施工的主要机械设备3.1主要机械3.1.1起重机械1）50t履带吊机3台（上、下游栈桥各1台，南大堤1台）2）20t汽车吊2台（预拼）3.1.2打桩机械1)DZ-60震动打桩机3台（上、下游各1台，1台备用）2)夹持器2台3.1.3焊、割设备1)500A电焊机6台（上、下游各3台）2)氧气、乙炔设备4套3.1.4运输设备平板运输车4台3.1.5发电设备200KW发电机2台第３页共13页第２页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共13页四、施工方法及顺序施工方法：沉桩采用预设导向架定位、插桩，震动下沉的方法施工，混凝土管桩之间采用电焊连接，混凝土管桩与钢管桩之间采用螺栓连接并焊接。万能杆件先在预拼场按要求分单元组拼，由塔吊吊装到平板车上运送到作业点，用PD-100吊机按单元拼装，然后将两主桁连接为整体，分配梁和连接系在车间分件制造，在现场焊结并将每排桩连结成整体。栈桥1#台为扩大基础位于大堤内侧浆砌片石护坡坡脚处，采用人工开挖的方法施工；2#墩为钢轨桩，采用浮箱或在岸边安放导向的方法震动下沉，上、下游栈桥同时由南向北施工，桥面系同步铺设完成。施工顺序：PD-100吊机走行到位→悬拼第一段万能杆件构架→安装导向架→预应力混凝土管桩对位→震动下沉底节管桩→管桩接长→管桩震动下沉到位→拆除导向架→安装桩间连接系及桩顶分配梁→拼装第二段万能杆件构架→吊机走行→铺设桥面系。五、基础施工第４页共13页第３页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共13页5.1岸边扩大基础5.1.1基础开挖至设计标高以下10cm，对基底进行夯实或灌浆处理，基底承载力不小于30t/m2。5.1.2基底铺10cm厚碎石垫层，按照测量放线安装基础模板、浇筑混凝土，同时预埋墩柱钢筋。5.1.3待混凝土具有一定的强度后，拆除模板。5.1.4绑扎墩柱钢筋，安装墩柱模板，浇筑混凝土。5.1.5基础顶面主梁下弦反背N6处，预埋δ=10mm厚钢板作为支座及临时固定装置的预埋件，待第一联制动墩施工完成后解除。5.1.6施工要求a）严格按设计图纸要求进行测量放线。b）基坑开挖时要注意保护大堤及其防护工程。c）基坑开挖后要检查基底的密实情况，确定其承载力是否满足要求；如有必要可进行压重。d）基础顶预埋钢板要保持水平，支座四角相对高差小于2mm，相邻支座顶面高差小于3mm。5.2管桩基础施工5.2.1进场的预应力混凝土管桩、钢管桩、钢轨桩都应有出厂合格证，此外还要进行外观、垂直度第５页共13页第４页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共13页结构尺寸等方面的检查，发现不合格品要标记不得使用。5.2.2导向架安装a)2#墩钢轨桩的导向架，可根据水位和岸边的实际情况进行设置，其余各墩导向架均在距要插打的管桩2m处的主梁节点处安装。b)导向架安装前，拼装完的主梁杆件必须补齐。c)检查主梁横桥向的偏移，要求小于1cm。d)导向架每次均整体安装，导向架安装要稳固...
