现浇箱梁贝雷梁支架施工技术方案 (XXXX78日修改)VIP免费

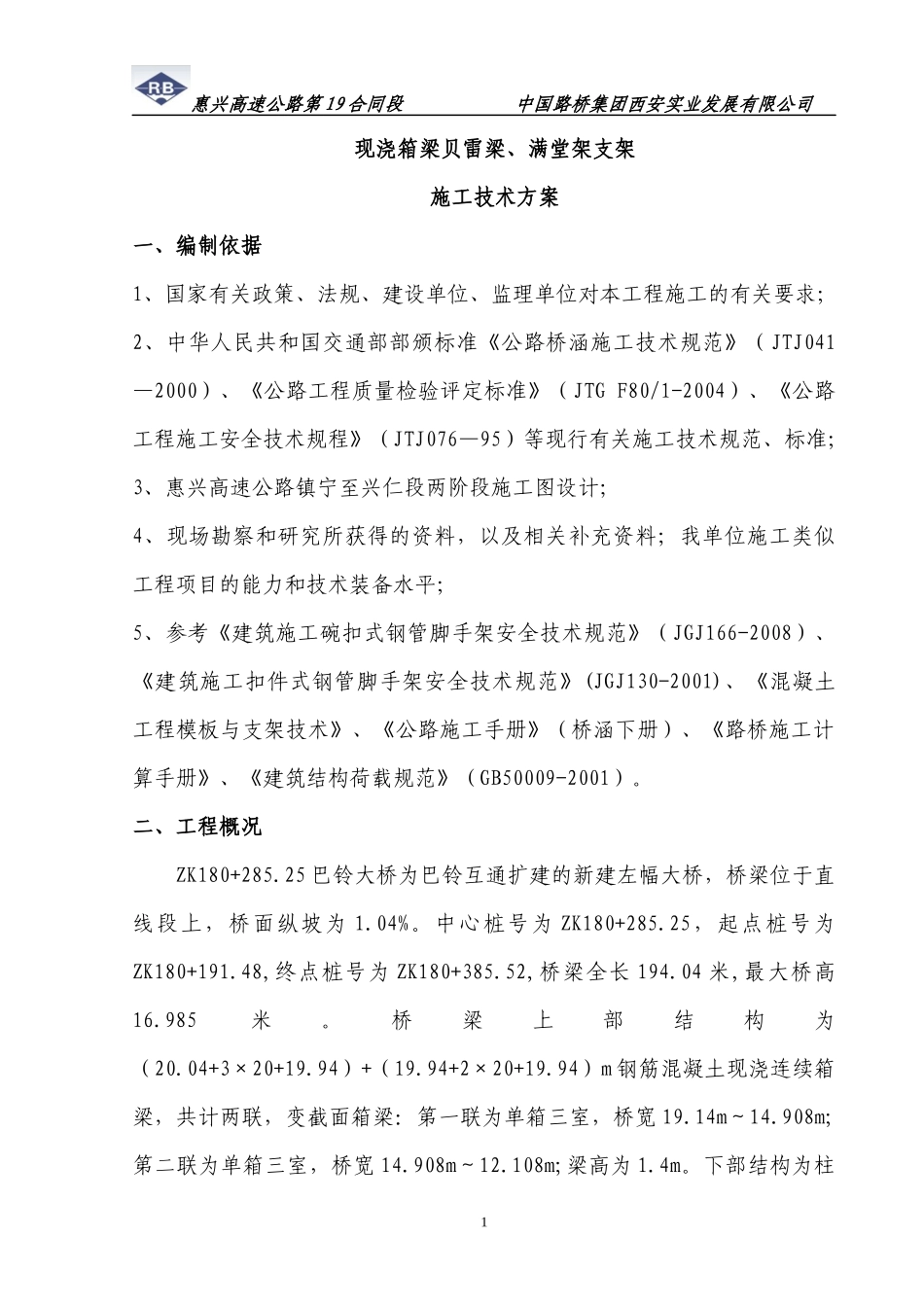

惠兴高速公路第19合同段中国路桥集团西安实业发展有限公司现浇箱梁贝雷梁、满堂架支架施工技术方案一、编制依据1、国家有关政策、法规、建设单位、监理单位对本工程施工的有关要求；2、中华人民共和国交通部部颁标准《公路桥涵施工技术规范》（JTJ041—2000）、《公路工程质量检验评定标准》（JTGF80/1-2004）、《公路工程施工安全技术规程》（JTJ076—95）等现行有关施工技术规范、标准；3、惠兴高速公路镇宁至兴仁段两阶段施工图设计；4、现场勘察和研究所获得的资料，以及相关补充资料；我单位施工类似工程项目的能力和技术装备水平；5、参考《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土工程模板与支架技术》、《公路施工手册》（桥涵下册）、《路桥施工计算手册》、《建筑结构荷载规范》（GB50009-2001）。二、工程概况ZK180+285.25巴铃大桥为巴铃互通扩建的新建左幅大桥，桥梁位于直线段上，桥面纵坡为1.04%。中心桩号为ZK180+285.25，起点桩号为ZK180+191.48,终点桩号为ZK180+385.52,桥梁全长194.04米,最大桥高16.985米。桥梁上部结构为（20.04+3×20+19.94）+（19.94+2×20+19.94）m钢筋混凝土现浇连续箱梁，共计两联，变截面箱梁：第一联为单箱三室，桥宽19.14m～14.908m;第二联为单箱三室，桥宽14.908m～12.108m;梁高为1.4m。下部结构为柱1惠兴高速公路第19合同段中国路桥集团西安实业发展有限公司式墩、桩基础；肋板桥台，桩基础；重力式U形台，扩大基础。第一联为第一～第五孔，其中第一～至第四孔桥下地面平整，第五孔桥下六阴河以60°穿过。第二联为第六～第九孔，桥下地势平坦。根据当地气象、水文地质条件，每年的5～10月份为雨水季节，同时5～10月份为巴铃大桥施工期。三、施工进度计划第一联：第一跨～第五跨场地硬化：2011年7月1日～7月10日；支架搭设：2011年7月5日～7月20日；支架预压：2011年7月22日～8月10日；钢筋安装：2011年8月10日～8月17日；混凝土浇筑：2011年8月17日～8月31日；支架拆除：2011年9月15日～9月22日；第二联：第六跨～第九跨场地硬化：2011年8月20日～8月25日；支架搭设：2011年9月6日～9月16日；支架预压：2011年9月17日～9月30日；钢筋安装：2011年10月1日～10月10日；混凝土浇筑：2011年10月12日～10月20日；支架拆除：2011年11月5日～11月15日；四、施工方法及施工工艺（一）、施工方法2惠兴高速公路第19合同段中国路桥集团西安实业发展有限公司根据设计要求本桥上部采取满堂支架施工，考虑到雨季六阴河道涨水对现浇箱梁施工安全的影响，跨越河道段第一联第五跨采用贝雷梁作为现浇箱梁支架，以保证河道泄洪顺利，不受河水影响地段采用碗扣式多排钢管脚手架满堂支架现浇施工。本桥第一联第1、第2、第3、第4跨采用满堂支架施工，第5跨采取临时墩支撑，贝雷架+满堂支架施工。4#墩、5墩柱预留180穿心孔，利用150穿心棒作为支撑点，横桥向墩柱两侧采用贝雷架支撑于穿心棒之上，贝雷架作为纵梁，支撑结构为钢管支架。为防止因上部荷载作用引起较大的挠度，在第5跨中间部位增加直径1.2米的临时墩进行支撑，临时墩采用桩基础，桩端至少进入基岩50cm，墩顶与预留穿心孔在同一高度。第二联桥下地势平坦，硬化后，采用满堂支架施工。（二）碗扣式多排钢管脚手架满堂支架施工1、材料选用和质量要求1）本工程脚手架为连续箱梁承重用，选用碗扣式多排钢管脚手架，现浇梁外模采用122×244×12优质竹胶板。2）钢管规格为φ48×3.5mm，钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。钢管应涂刷防锈漆作防腐处理，并定期复涂以保持其完好。2、满堂支架地基处理脚手架搭设支架前，对既有地基进行处理，以满足箱梁施工过程中承载力的要求，可先用装载机将表层松土推平并用压路机压实，如果发现弹簧土须及时清除，并用石渣进行换填压实处理。对于桩基承台和桥台基坑附近开挖过的地面，采取分层回填分层整平压实予以加固。场地平整压实3惠兴高速公路第19合同段中国路桥集团西安实业发展有限公司后统一铺筑一层40cm厚的石渣进行硬化处理，然后再浇...
