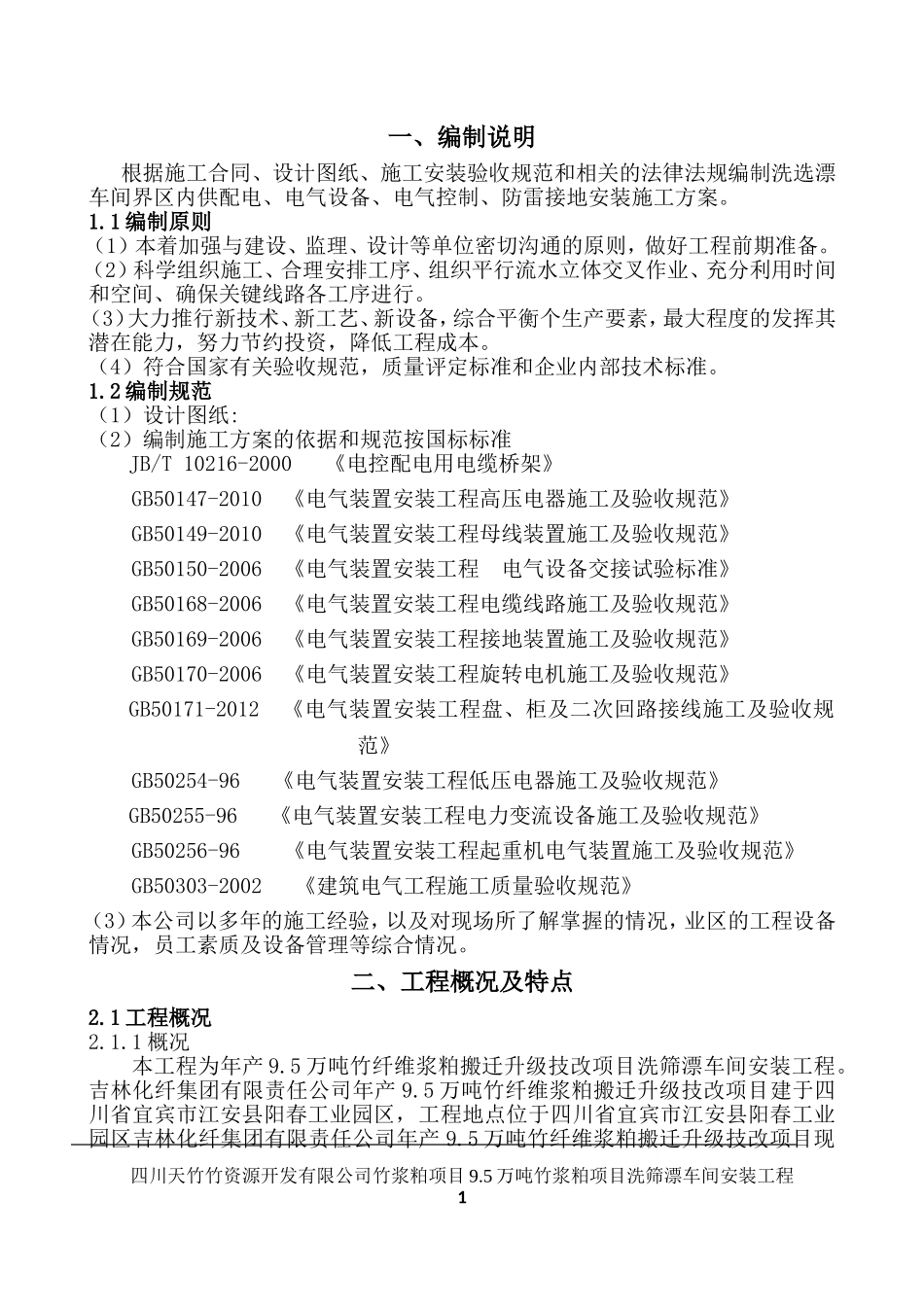

一、编制说明根据施工合同、设计图纸、施工安装验收规范和相关的法律法规编制洗选漂车间界区内供配电、电气设备、电气控制、防雷接地安装施工方案。1.1编制原则（1）本着加强与建设、监理、设计等单位密切沟通的原则，做好工程前期准备。（2）科学组织施工、合理安排工序、组织平行流水立体交叉作业、充分利用时间和空间、确保关键线路各工序进行。（3）大力推行新技术、新工艺、新设备，综合平衡个生产要素，最大程度的发挥其潜在能力，努力节约投资，降低工程成本。（4）符合国家有关验收规范，质量评定标准和企业内部技术标准。1.2编制规范（1）设计图纸:（2）编制施工方案的依据和规范按国标标准JB/T10216-2000《电控配电用电缆桥架》GB50147-2010《电气装置安装工程高压电器施工及验收规范》GB50149-2010《电气装置安装工程母线装置施工及验收规范》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50169-2006《电气装置安装工程接地装置施工及验收规范》GB50170-2006《电气装置安装工程旋转电机施工及验收规范》GB50171-2012《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50254-96《电气装置安装工程低压电器施工及验收规范》GB50255-96《电气装置安装工程电力变流设备施工及验收规范》GB50256-96《电气装置安装工程起重机电气装置施工及验收规范》GB50303-2002《建筑电气工程施工质量验收规范》（3）本公司以多年的施工经验，以及对现场所了解掌握的情况，业区的工程设备情况，员工素质及设备管理等综合情况。二、工程概况及特点2.1工程概况2.1.1概况本工程为年产9.5万吨竹纤维浆粕搬迁升级技改项目洗筛漂车间安装工程。吉林化纤集团有限责任公司年产9.5万吨竹纤维浆粕搬迁升级技改项目建于四川省宜宾市江安县阳春工业园区，工程地点位于四川省宜宾市江安县阳春工业园区吉林化纤集团有限责任公司年产9.5万吨竹纤维浆粕搬迁升级技改项目现四川天竹竹资源开发有限公司竹浆粕项目9.5万吨竹浆粕项目洗筛漂车间安装工程1场。本项目由中国轻工业设计工程有限公司设计，包括洗涤、氧脱段；漂白段；辅料制备与公用系统和化工辅料区的设备管道、电气仪表部分安装。电气安装工程电机190余台，低压配电柜88面，照明箱3个，桥架约1500m，电缆约7万米，电缆保护管4000余米。设备负荷总容量8235kW。本工程供电负荷等级为二级。10kV电源来自厂区10kV高压配电室。2.1.2现场电气施工计划于：2013年6月10日开始，2013年11月30日结束。2.1.3工程主要实物量（1）动力电缆序号动力电缆单位数量1ZR-YJV-0.6/1KV-4×2.5m20702ZR-YJV-0.6/1KV-4×425003ZR-YJV-0.6/1KV-4×6m5704ZR-YJV-0.6/1KV-4×10m20505ZR-YJV-0.6/1KV-4×16m22006ZR-YJV-0.6/1KV-3×25+1×16m8007ZR-YJV-0.6/1KV-3×35+1×16m7308ZR-YJV-0.6/1KV-3×50+1×35m5309ZR-YJV-0.6/1KV-3×70+1×35m81010ZR-YJV-0.6/1KV-3×95+1×50m62511ZR-YJV-0.6/1KV-3×120+1×70m43012ZR-YJV-0.6/1KV-3×150+1×70m7513ZR-YJV-0.6/1KV-4×35+1×16m64014ZR-YJV-0.6/1KV-4×70+1×35m20015ZR-YJV-0.6/1KV-5×6m30016ZR-YJV-0.6/1KV-5×4m117ZR-YJV-0.6/1KV-5×10m24018ZR-YJV-0.6/1KV-3×2.5+3×0.5m480四川天竹竹资源开发有限公司竹浆粕项目9.5万吨竹浆粕项目洗筛漂车间安装工程2序号动力电缆单位数量19ZR-YJV-0.6/1KV-3×4+3×0.75m26020ZR-YJV-0.6/1KV-3×10+3×1.5m10021ZR-YJV-0.6/1KV-3×16+3×2.5m53522ZR-YJV-0.6/1KV-3×35+3×6m29523ZR-YJV-0.6/1KV-3×50+3×10m14024ZR-YJV-0.6/1KV-3×70+3×10m85025ZR-YJV-0.6/1KV-3×95+3×16m75026ZR-YJV-0.6/1KV-3×120+3×16m78027ZR-YJV-0.6/1KV-3×150+3×25m124028ZR-YJV-0.6/1KV-3×185+3×25m120（2）电气设备安装实物量七．电气设备设备表序号名称单位数量1低压柜面882I/O柜个123UPS个12.2工程特点、工期质量及安全要求2.2.1工程特点（1）该工程洗筛漂车间主要特点是工作量大，工期比较紧张，施工现场场地狭小，高空作业较多。所以应制订出严格的安全作业规程，确保人身和设备安全，合理安排作业程序，以确保...
