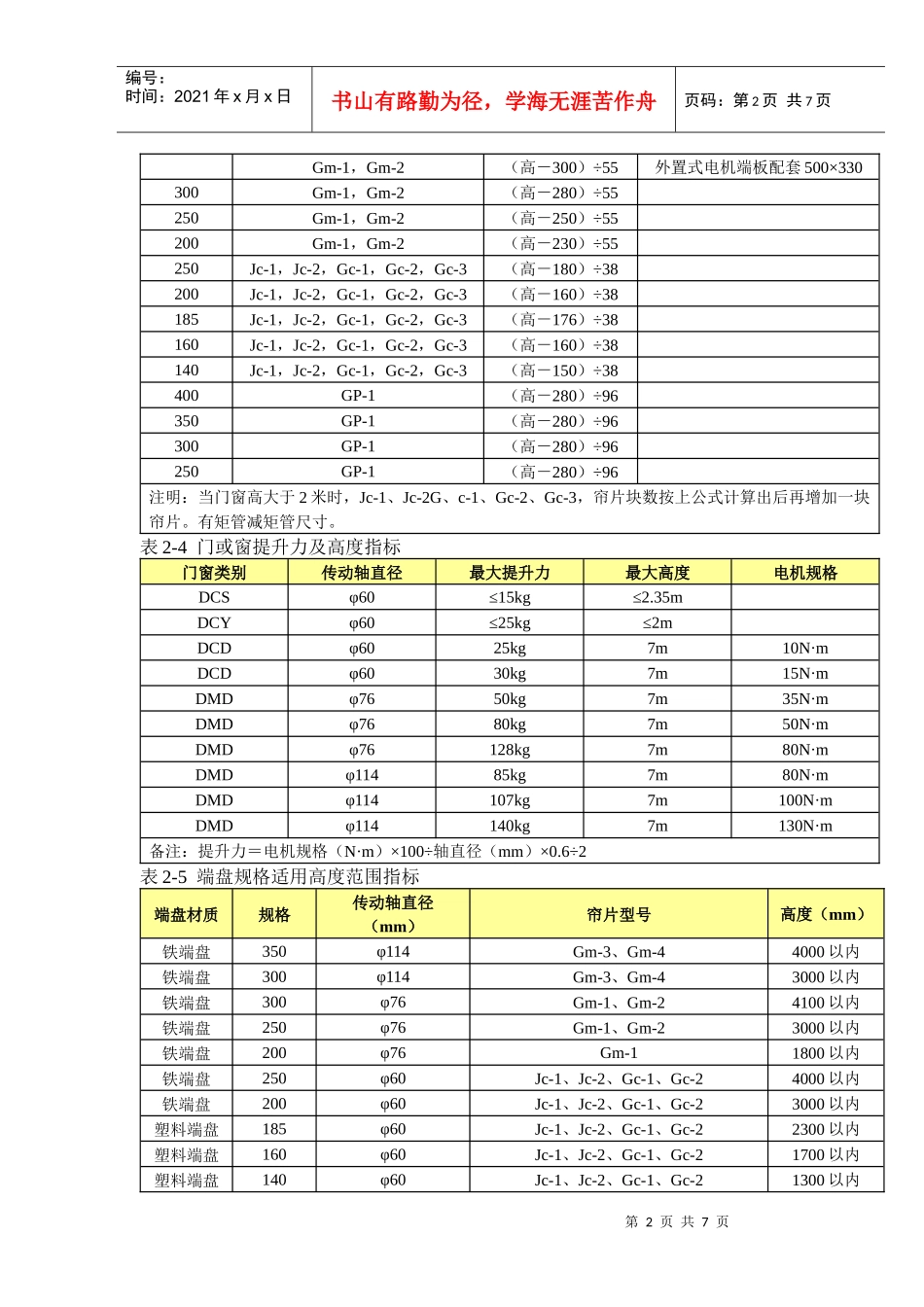

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页工艺手册修改部分第一部分产品简介1.2连接方式说明DCY手摇杆式提升采用自锁块连接，其余均采用撑簧连接。特殊说明除外。1.3产品详细装配图1）DCS绳带提升式装配图2）DCY摇杆提升式（塑料端盘）装配图3）DCY摇杆提升式（铁端盘）装配图4）DCD内置电机提升式（铁端盘）装配图5）DCD内置电机提升式（塑料端盘）装配图6）DM1D内置电机提升式装配图7）DM1Dw外置电机提升式装配图8）DM3Dw外置电机提升式装配图9）DMpD普通电动卷帘门装配图第二部分主要技术指标及技术参数表2－1帘片技术指标名称进口进口塑料单片双片透光单片双层小门片单层透光片双层大门片单层大门片普通门片型号Jc-1Jc-2Gc-1Gc-2Gc-3Gm-1Gm-2Gm-3Gm-4GPm-1规格(mm)37×837×837×937×837×855×13.555×13.580×2080×2096×10最大跨度(m)2.51.61.633557.57.55单位质量(kg/m2)3.23.53.54.64.46.86.28.98.93.04最大高度(m)3224455774表2-2帘片长度下料计算标准帘片型号DCD,DM1D,DM1Dw,DM3Dw计算DCS计算DCY计算DMpD计算Jc-1，Jc-2，Gc-1，Gc-2，Gc-3宽－70宽－76宽－80Gm-1，Gm-2宽－74宽－80Gm-3，Gm-4宽－100GPm-1宽－36（铁导轨）宽－80（铝导轨）表2-3帘片块数计算标准端盘规格帘片型号帘片块数计算公式备注Gm-3，Gm-4（高－300）÷80外置式电机端板配套500×330第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页Gm-1，Gm-2（高－300）÷55外置式电机端板配套500×330300Gm-1，Gm-2（高－280）÷55250Gm-1，Gm-2（高－250）÷55200Gm-1，Gm-2（高－230）÷55250Jc-1，Jc-2，Gc-1，Gc-2，Gc-3（高－180）÷38200Jc-1，Jc-2，Gc-1，Gc-2，Gc-3（高－160）÷38185Jc-1，Jc-2，Gc-1，Gc-2，Gc-3（高－176）÷38160Jc-1，Jc-2，Gc-1，Gc-2，Gc-3（高－160）÷38140Jc-1，Jc-2，Gc-1，Gc-2，Gc-3（高－150）÷38400GP-1（高－280）÷96350GP-1（高－280）÷96300GP-1（高－280）÷96250GP-1（高－280）÷96注明：当门窗高大于2米时，Jc-1、Jc-2G、c-1、Gc-2、Gc-3，帘片块数按上公式计算出后再增加一块帘片。有矩管减矩管尺寸。表2-4门或窗提升力及高度指标门窗类别传动轴直径最大提升力最大高度电机规格DCSφ60≤15kg≤2.35mDCYφ60≤25kg≤2mDCDφ6025kg7m10N·mDCDφ6030kg7m15N·mDMDφ7650kg7m35N·mDMDφ7680kg7m50N·mDMDφ76128kg7m80N·mDMDφ11485kg7m80N·mDMDφ114107kg7m100N·mDMDφ114140kg7m130N·m备注：提升力＝电机规格（N·m）×100÷轴直径（mm）×0.6÷2表2-5端盘规格适用高度范围指标端盘材质规格传动轴直径（mm）帘片型号高度（mm）铁端盘350φ114Gm-3、Gm-44000以内铁端盘300φ114Gm-3、Gm-43000以内铁端盘300φ76Gm-1、Gm-24100以内铁端盘250φ76Gm-1、Gm-23000以内铁端盘200φ76Gm-11800以内铁端盘250φ60Jc-1、Jc-2、Gc-1、Gc-24000以内铁端盘200φ60Jc-1、Jc-2、Gc-1、Gc-23000以内塑料端盘185φ60Jc-1、Jc-2、Gc-1、Gc-22300以内塑料端盘160φ60Jc-1、Jc-2、Gc-1、Gc-21700以内塑料端盘140φ60Jc-1、Jc-2、Gc-1、Gc-21300以内第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页铁端盘350φ140GP-14500以内铁端盘300φ140GP-13500以内铁端盘250φ140GP-12500以内以上数据仅供参数，有特殊要求特殊处理备注：塑料端盘用电机传动时，帘片重量不能超过25kg表2-8传动轴下料尺寸类别传动轴尺寸DCS（宽－120）DCY（宽－110）DCD，DM1D（宽－100）DM1DW，DM3DW（宽－150）DMpD（宽－100）备注：有矩管减去矩管尺寸。公差值为＋1mm3．2测量工艺Ⅰ窗洞测量工艺一）中装窗洞尺寸测量二）外装窗洞尺寸测量1．确定测量基准：用水平管确定水平基准线，并用明显标记“”标识；2．确定安装面洞口尺寸：用线锤、卷尺最少测量三组，做好记录。取最大值；3．DCD卷闸窗宽度尺寸为水平最大测量尺寸加上110。高度尺寸确定参照下表3－1：表3-1端盘规格高度尺寸（mm）160垂直最大测量尺寸＋255185垂直最大测量尺寸＋275200垂直最大测量尺...
