井架式物料提升机施工方案VIP免费

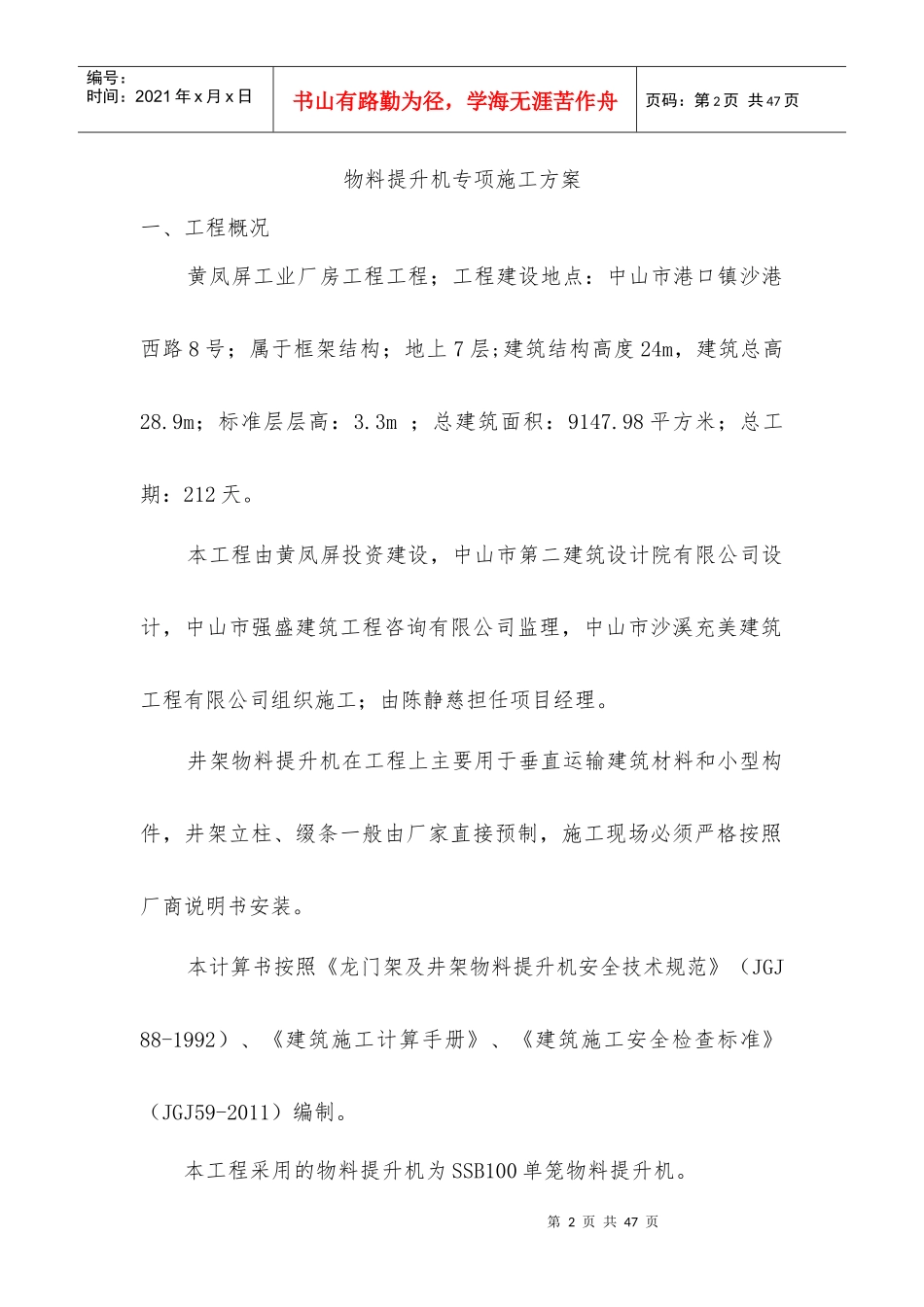

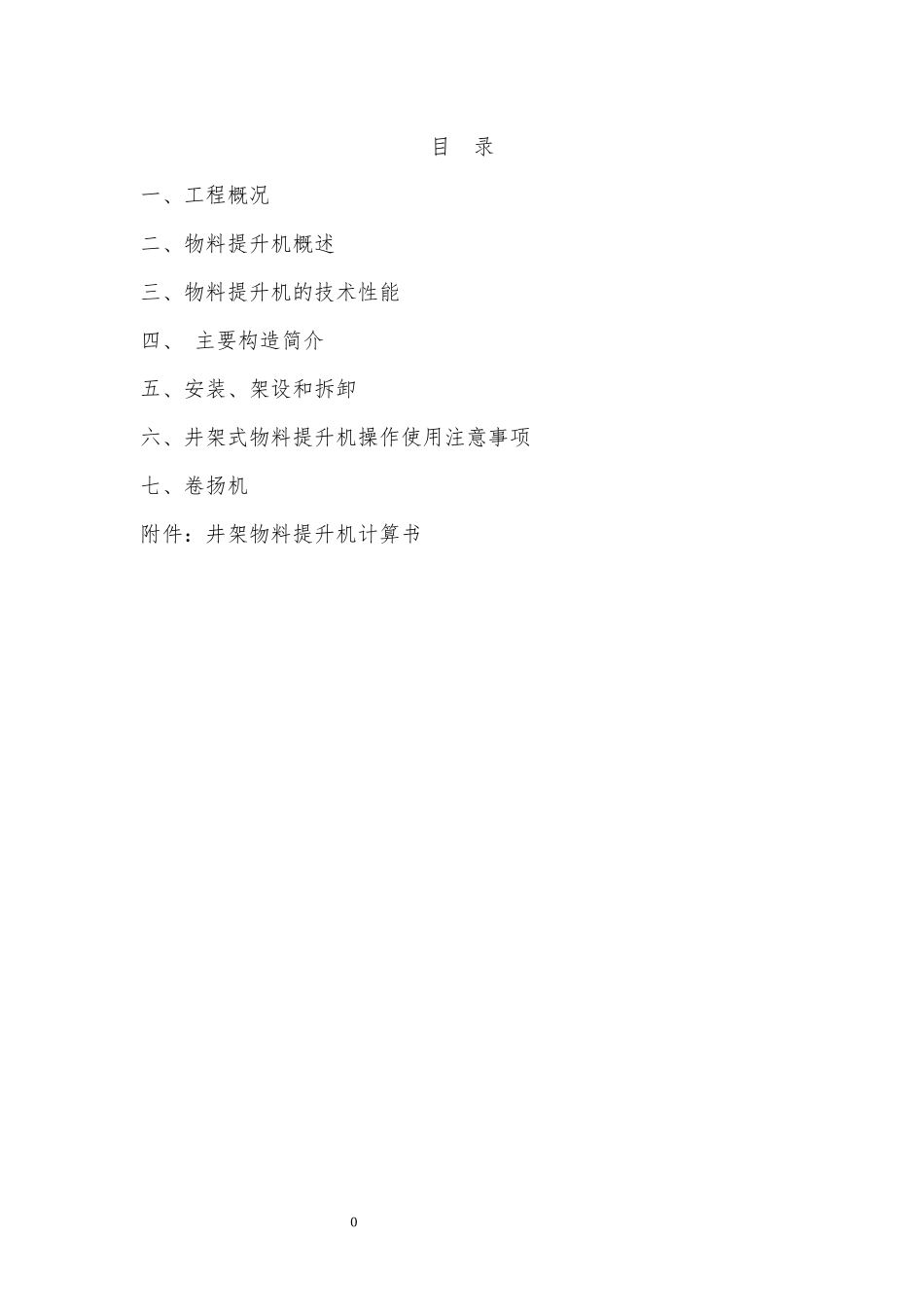

0目录一、工程概况二、物料提升机概述三、物料提升机的技术性能四、主要构造简介五、安装、架设和拆卸六、井架式物料提升机操作使用注意事项七、卷扬机附件：井架物料提升机计算书101第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页物料提升机专项施工方案一、工程概况黄凤屏工业厂房工程工程；工程建设地点：中山市港口镇沙港西路8号；属于框架结构；地上7层;建筑结构高度24m，建筑总高28.9m；标准层层高：3.3m；总建筑面积：9147.98平方米；总工期：212天。本工程由黄凤屏投资建设，中山市第二建筑设计院有限公司设计，中山市强盛建筑工程咨询有限公司监理，中山市沙溪充美建筑工程有限公司组织施工；由陈静慈担任项目经理。井架物料提升机在工程上主要用于垂直运输建筑材料和小型构件，井架立柱、缀条一般由厂家直接预制，施工现场必须严格按照厂商说明书安装。本计算书按照《龙门架及井架物料提升机安全技术规范》（JGJ88-1992）、《建筑施工计算手册》、《建筑施工安全检查标准》（JGJ59-2011）编制。本工程采用的物料提升机为SSB100单笼物料提升机。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页二、物料提升机概述架式物料提升机广泛用于建筑施工、房屋装修等物料垂直提升。该机结构新颖紧凑，使用维护方便，架设快捷，运行平稳、升降安全，是建筑施工理想的垂直物料运送机械设备。该机具有双向限位、楼层上下自动停靠、上下对讲、电脑显示，多根互相独立的钢丝绳作牵引，配重铁做吊篮的配重等。大大改善了工作条件，提高了安全可靠性，但禁止载人升降。1、适用范围建筑施工中，以地面卷扬机为动力垂直运行的高、低架物料提升设备，额定载重量为1000kg。2、主要特点：（1）导轨架体安装联接部位采用联接板联接，每一规格的联板均能互换通用，安装方便。（2）采用电视监控和双向通讯系统装置，通过电视屏幕，观察吊笼运行及物料堆放状况，通过双向对话，底层和上层人员能保持工作联络，加快施工进度。（5）因吊笼的升降靠钢丝绳和卷扬机的磨擦力实现，在吊笼到顶或到底后，钢丝绳会在卷扬机上打滑，所以不会造成吊笼冲顶和松绳等事故的发生。（6）牵引钢丝绳为4根6×19－9.3并相互独立，其中几根断绳后，并不会造成吊笼下坠。（7）装有防冲顶和下限位双向限位器，以防钢丝绳在卷扬机上第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页打滑。（8）根据用户需要，在吊笼顶或天梁上可以加装限载装置，限制超载运行。三、物料提升机的技术性能1、主要技术参数项目单位主要技术参数额定载重量kg1000额定提升速度m/min25吊笼尺寸（内空）mm2000×1850×2000井架尺寸（长×宽）mm2300×2000导轨架每节高度mm3000卷扬机动力JK1.5工作环境温度℃－20～50最大架设高度m30/50本工程搭设高度m27五、主要构造简介1、金属结构主要由底架、导轨架、导轨、吊笼、天梁、滑轮、配重箱组成。（1）底架：底架用槽钢拼装制成，安装于混泥土基础上，承载提升机架体。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页（2）导轨架：导轨架以角钢作架柱，用联接板紧固联节，拼装而成，每节高度为3米，导轨架是支撑和引导吊笼运行的金属结构。（3）导轨：导轨用钢管拼装焊接，固定在导轨架两侧边，导轨是吊笼升降运行时的导向部件。（4）吊笼是用槽钢、角钢、钢板和钢网焊接组成。两侧边装有8对导向轮，其上部装有防坠安全器，停层保护装置等。吊笼是以卷扬机为动力，用钢丝绳提升，沿导轨作上下载物运行的主要部件。（5）天梁：天梁用2根槽钢拼焊而成，其上部装有4只定滑轮。2、工作机构采用JK1.5型卷扬机为动力设备，由4根6×19－9.3－170－1－光－右交钢丝绳牵引吊篮作升降工作。各受力点均匀坚固，工作平稳可靠。3、安全保护装置（1）由双向限位器防止冲顶和过度下降，避免工作失误所发生的事故；（2）由瞬间防坠装置防止吊笼断绳后产生的事故；（3）由电视监控系统随时显示工作中的状况；（4）由双向通...
