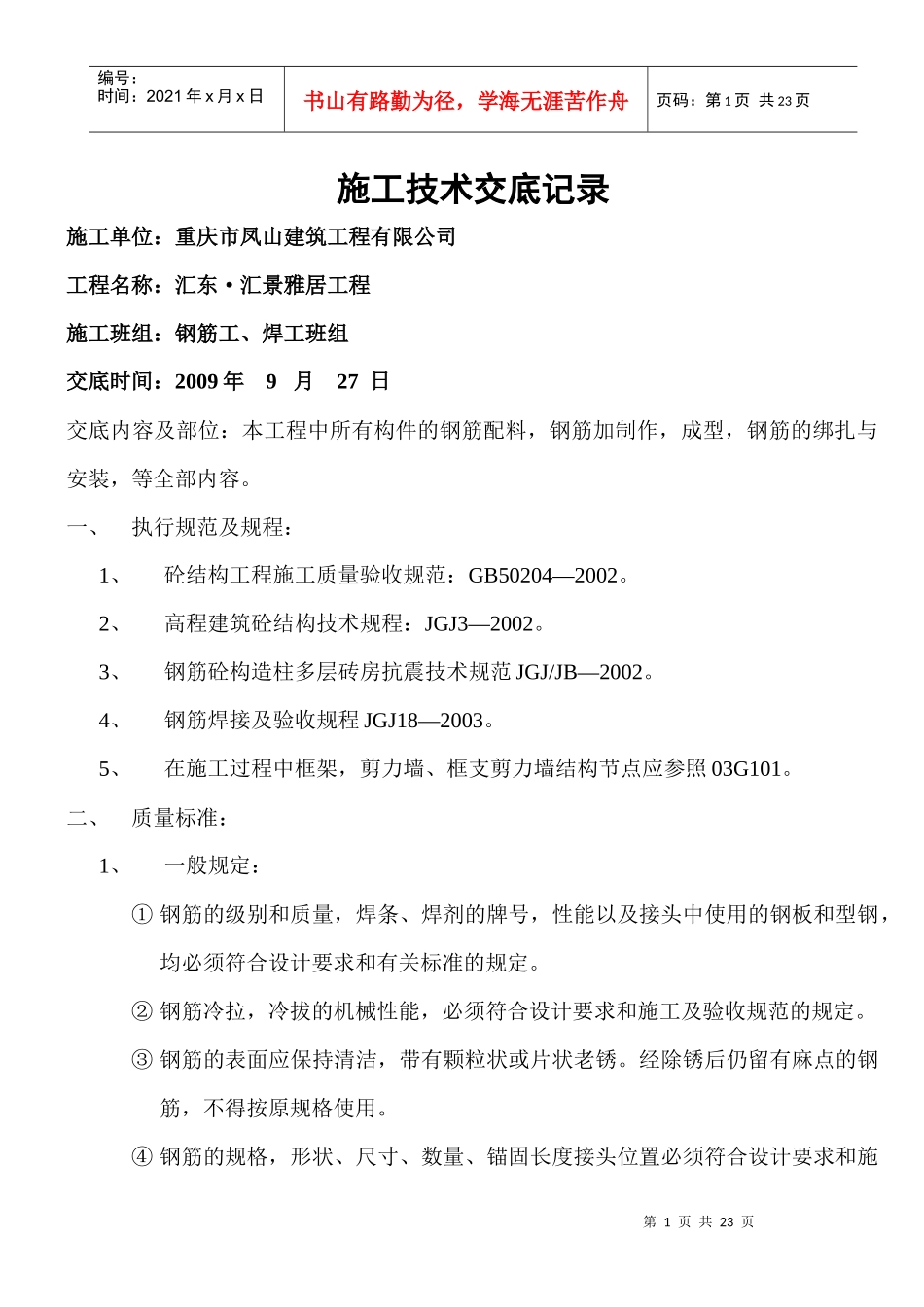

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页施工技术交底记录施工单位：重庆市凤山建筑工程有限公司工程名称：汇东·汇景雅居工程施工班组：钢筋工、焊工班组交底时间：2009年9月27日交底内容及部位：本工程中所有构件的钢筋配料，钢筋加制作，成型，钢筋的绑扎与安装，等全部内容。一、执行规范及规程：1、砼结构工程施工质量验收规范：GB50204—2002。2、高程建筑砼结构技术规程：JGJ3—2002。3、钢筋砼构造柱多层砖房抗震技术规范JGJ/JB—2002。4、钢筋焊接及验收规程JGJ18—2003。5、在施工过程中框架，剪力墙、框支剪力墙结构节点应参照03G101。二、质量标准：1、一般规定：①钢筋的级别和质量，焊条、焊剂的牌号，性能以及接头中使用的钢板和型钢，均必须符合设计要求和有关标准的规定。②钢筋冷拉，冷拔的机械性能，必须符合设计要求和施工及验收规范的规定。③钢筋的表面应保持清洁，带有颗粒状或片状老锈。经除锈后仍留有麻点的钢筋，不得按原规格使用。④钢筋的规格，形状、尺寸、数量、锚固长度接头位置必须符合设计要求和施第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页工及验收规范的规定。⑤钢筋焊接接头，焊接制品的机械性能应经试验，其结果必须合符钢筋焊接及验收的专门规定。2、检查项目①钢筋网、骨架的绑扎和焊接质量A、绑扎：缺扣，松扣的数量不得超过绑扎扣数的10%，且不能集中。B、焊接：无漏焊，开焊，钢筋网片漏焊，开焊不超过焊点的2%，且不能集中。②绑扎接头中弯钩的长度及弯钩的朝向应正确，绑扎接头应符合施工及验收规定。③对箍筋的规定；用Ⅰ级钢筋制作箍筋时，除数量应符合设计要求外，其弯钩角度和平直长度应符合施工及验收规范规定。④钢筋的焊点和接头的外观质量。A、点焊接头，焊点处溶化金属均匀，无裂纹，多孔性缺陷及烧伤。焊点下加深度应符合钢筋焊接及验收的有关规定。B、对焊接头：无横向裂纹和烧伤，焊包均匀。C、电弧焊接头：焊缝平面平整，无凹陷，焊瘤。接头处无裂纹，气孔，夹渣及咬边。D、电渣压力焊接头，焊包均匀，无裂纹及烧伤。3、允许偏差和检验方法：①钢筋加工：第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页A、钢筋的调直，用2米靠尺和尺量检查为3mm；钢筋的表面不应有划伤和锤痕。B、钢筋的切断：切断长度应控制在+3~7mm以内，而对焊钢筋切断口不得有马蹄形。C、箍筋的外径尺寸不应超过±5mm。②钢筋焊接接头A、对焊接头处弯拆不大于4°，钢筋轴位移不大于0.1d，且不大于2mm。B、电弧焊接头绑条沿接头中心线的纵向位移不大于5d，接头处弯折不大于4°，钢筋轴线位移不大于0.1d，且不大于3mm，焊缝厚度不小于0.05d，宽度不小于0.1d，长度不小于0.5d。C、电渣压力焊接头处弯折不大于4°，钢筋轴线位移不大于0.1d，且不大于2mm。③钢筋安装及预埋件位置的允许偏差。a、网的长度和宽度为±10mm，网眼尺寸不超过±20mm。b、骨架的宽度和高度为±5mm，长度为±10mm。c、受力钢筋间距为±10mm，排距±5MM。d、箍筋，构造钢筋间距，焊接为±10mm，绑扎为±20mm。e、钢筋弯起点位移，不超过20mm。f、焊接预埋件中心线位移不大于5mm，水平高差3mm。g、受力钢筋保护厚度为±10mm，梁柱为±5mm，墙、板为±3mm。④人工挖孔灌注桩钢筋笼的允许偏差。a、主筋间距为±10mm。第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页b、箍筋间距为±20mm。c、钢筋笼直径为±10mm。d、长度为±100mm。三、安全操作事项：1、一般规定：①钢筋加工房必须合理布置，各工序的操作范围互不干扰。运输道路应畅通，严禁闲人来往。开工前应检查机械设备，电器安装和工具等有无毛病。②机械应按照说明书的要求进行检查和安装，机座必须稳固，转动的危险部位应安设防护装置。③机械设备必须有专人负责，并按现行的有关钢筋机械安全操作规程执行。非操作人员不得动用。电闸，开关等应装在专门的箱内，用后锁好。施工机械和电器设备不得带病运转和超负荷作业...
