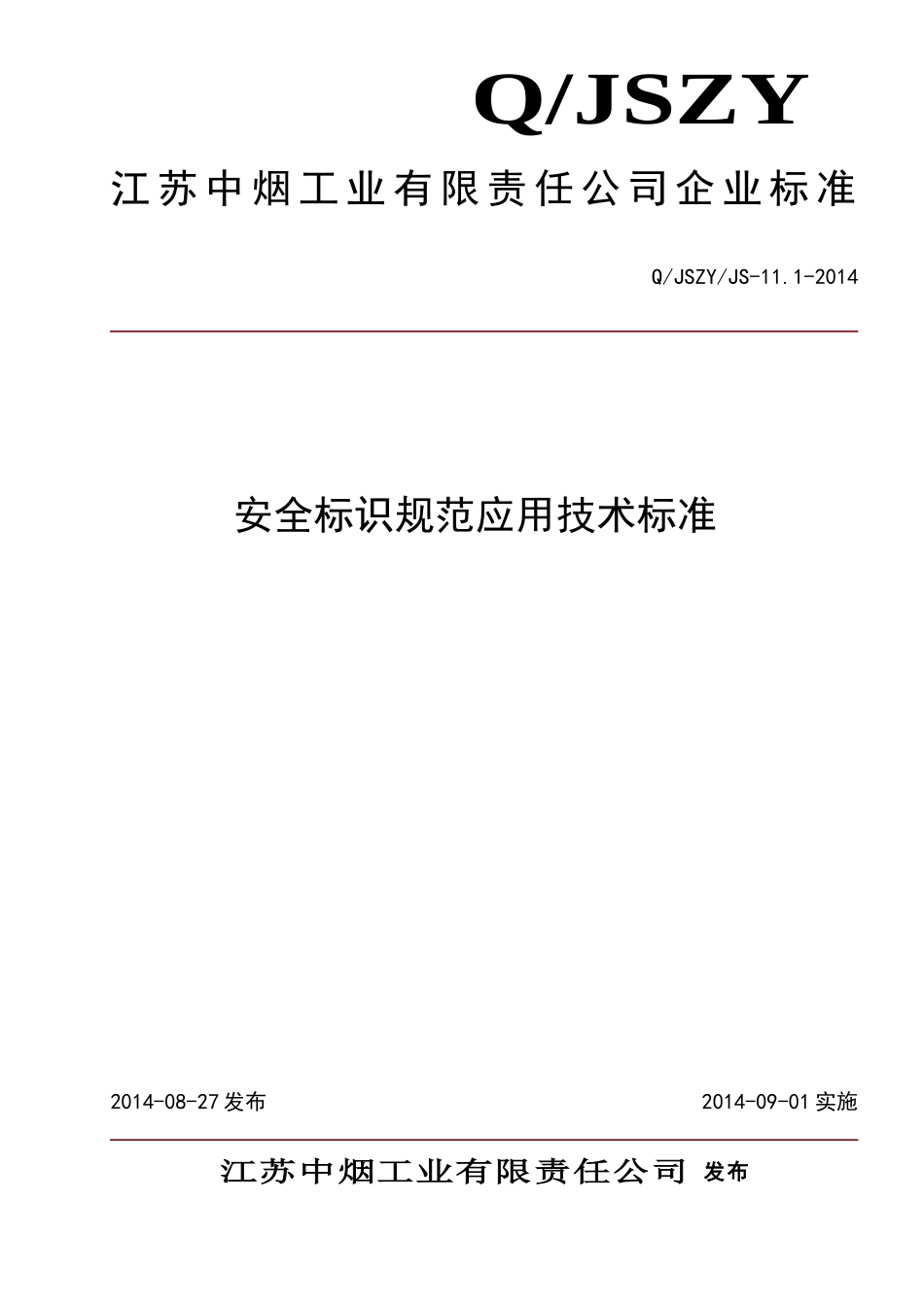

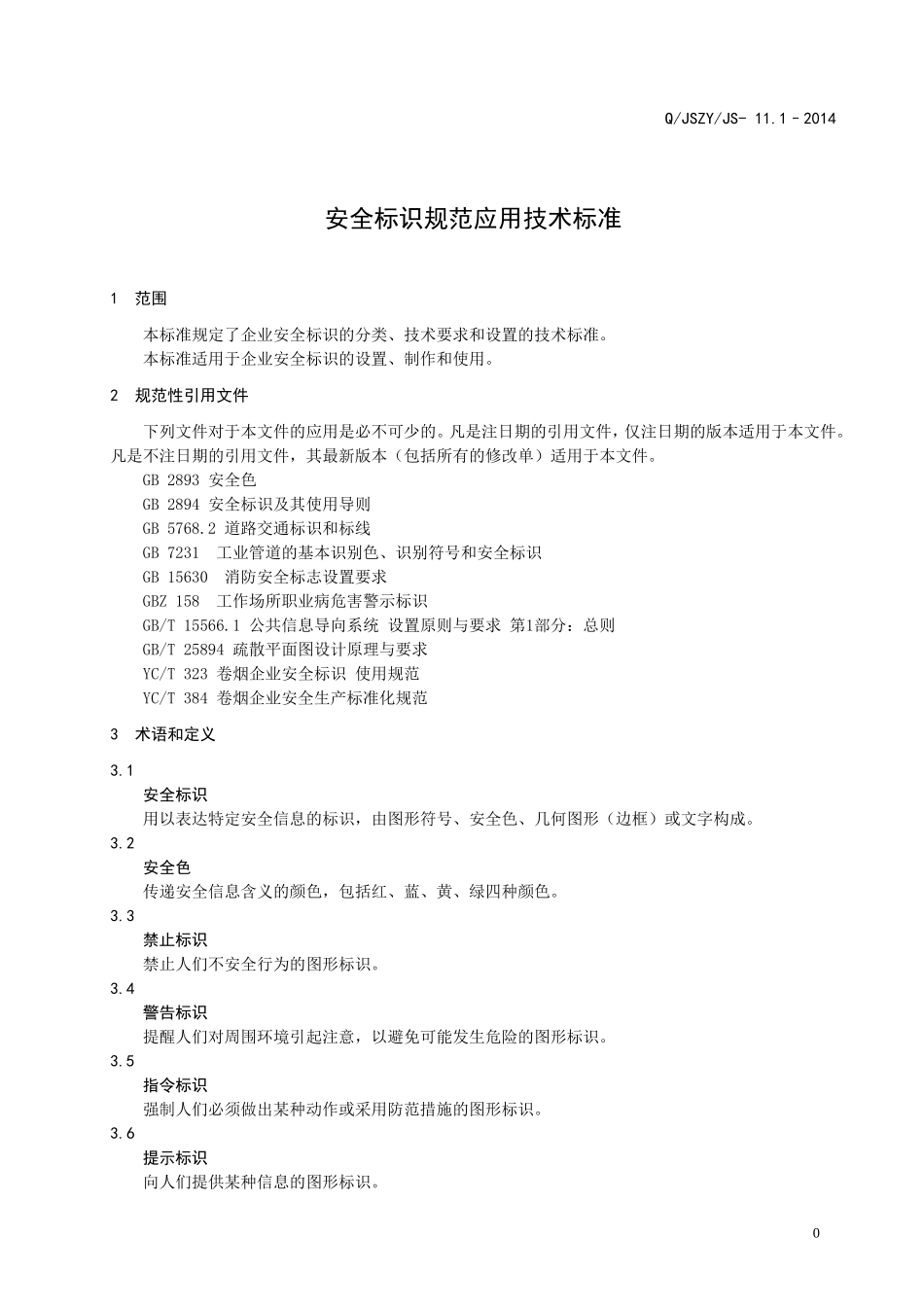

江苏中烟工业有限责任公司企业标准Q/JSZYQ/JSZY/JS-11.1-2014安全标识规范应用技术标准2014-08-27发布2014-09-01实施江苏中烟工业有限责任公司发布Q/JSZY/JS-11.1-2014前言本标准按照Q/JSZY/ZH-3《标准的结构和编写规则》起草。本标准由江苏中烟工业有限责任公司标准化技术委员会提出。本标准由生产制造中心(安全保卫部)归口。本标准起草部门:生产制造中心(安全保卫部)、南京卷烟厂、徐州卷烟厂、淮阴卷烟厂。本标准起草人:张瑞兵、闫加竖、郭峰、于翔、杨友良、黄运洪、植伟。本标准审核人:赵亮、王竹明。本标准批准人:周涛。Q/JSZY/JS-11.1–2014安全标识规范应用技术标准1范围本标准规定了企业安全标识的分类、技术要求和设置的技术标准。本标准适用于企业安全标识的设置、制作和使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB2893安全色GB2894安全标识及其使用导则GB5768.2道路交通标识和标线GB7231工业管道的基本识别色、识别符号和安全标识GB15630消防安全标志设置要求GBZ158工作场所职业病危害警示标识GB/T15566.1公共信息导向系统设置原则与要求第1部分:总则GB/T25894疏散平面图设计原理与要求YC/T323卷烟企业安全标识使用规范YC/T384卷烟企业安全生产标准化规范3术语和定义3.1安全标识用以表达特定安全信息的标识,由图形符号、安全色、几何图形(边框)或文字构成。3.2安全色传递安全信息含义的颜色,包括红、蓝、黄、绿四种颜色。3.3禁止标识禁止人们不安全行为的图形标识。3.4警告标识提醒人们对周围环境引起注意,以避免可能发生危险的图形标识。3.5指令标识强制人们必须做出某种动作或采用防范措施的图形标识。3.6提示标识向人们提供某种信息的图形标识。0Q/JSZY/JS-11.1–20143.7观察距离观察者眼睛至标志中心点的距离。4安全技术要求4.1安全标识的分类4.1.1根据YC/T323相关规定,结合企业实际,企业的安全标识按类别不同分为以下五类:1.1.1.1[4.1.1.1]消防安全标识,如:“室内消火栓”、“严禁烟火”等安全标识。1.1.1.2[4.1.1.2]厂内道路交通安全标识,如:“禁止驶入”、“当心叉车”等安全标识。1.1.1.3[4.1.1.3]危险化学品安全标识,如:“当心中毒”。1.1.1.4[4.1.1.4]有害因素作业安全标识,如:“当心触电”、“必须系安全带”等安全标识。1.1.1.5[4.1.1.5]工业管道的基本识别色、识别符号和安全标识。4.1.2消防安全标识、厂内道路交通安全标识、危险化学品安全标识和有害因素作业安全标识,按其传递信息的性质不同分为以下四类:1.1.1.1.[4.1.2.1.]禁止标识a)禁止标识的基本形式是带斜杠的圆边框,如图:b)禁止标识基本形式的参数:外径d1=0.025L;内径d2=0.800d1;斜杠宽c=0.080d1;c)斜杠与水平线的夹角α=45°;L为观察距离。1.1.1.2.[4.1.2.2.]警告标识a)警告标识的基本型式是正三角形边框,如图:b)警告标识基本形式的参数:外边d1=0.034L;内边d2=0.700d1;边框外角圆弧半径r=0.080d1;L为观察距离。1.1.1.3.[4.1.2.3.]指令标识a)指令标识基本型式是圆形边框,如图:1Q/JSZY/JS-11.1–2014b)指令标识基本型式的参数:直径d=0.025L;L为观察距离。1.1.1.4.[4.1.2.4.]提示标识a)提示标识的基本型式是正方形边框,如图:b)提示标识基本型式的参数:边长a=0.025L;L为观察距离;c)提示标识提示目标的位置时要加方向辅助标识。按实际需要指示左向时,辅助标识应放在图形标识的左边,按实际需要指示右向时,辅助标识应放在图形标识的右边。4.2安全标识的技术要求4.2.1安全标识的组成1.1企业的安全标识是由图形标识(包括图形符号、安全色、几何形状(边框))和文字说明标识组成。a)道路交通安全标识由图形标识表示。如图:b)消防安全标识、危险化学品安全标识和有害因素作业安全标识由图形标识和中英文文字说明标识组成。如图:c)职业病危害告知卡、危险化学品安全告知卡等特殊环境信息标识由图形标识和中英文文字说明组成。如图2Q/JSZY/JS-11.1–2014d)工业管道标识由文字说明标识(管道名称、物质名...
