基于VB的高温球阀计算机辅助工艺系统VIP免费

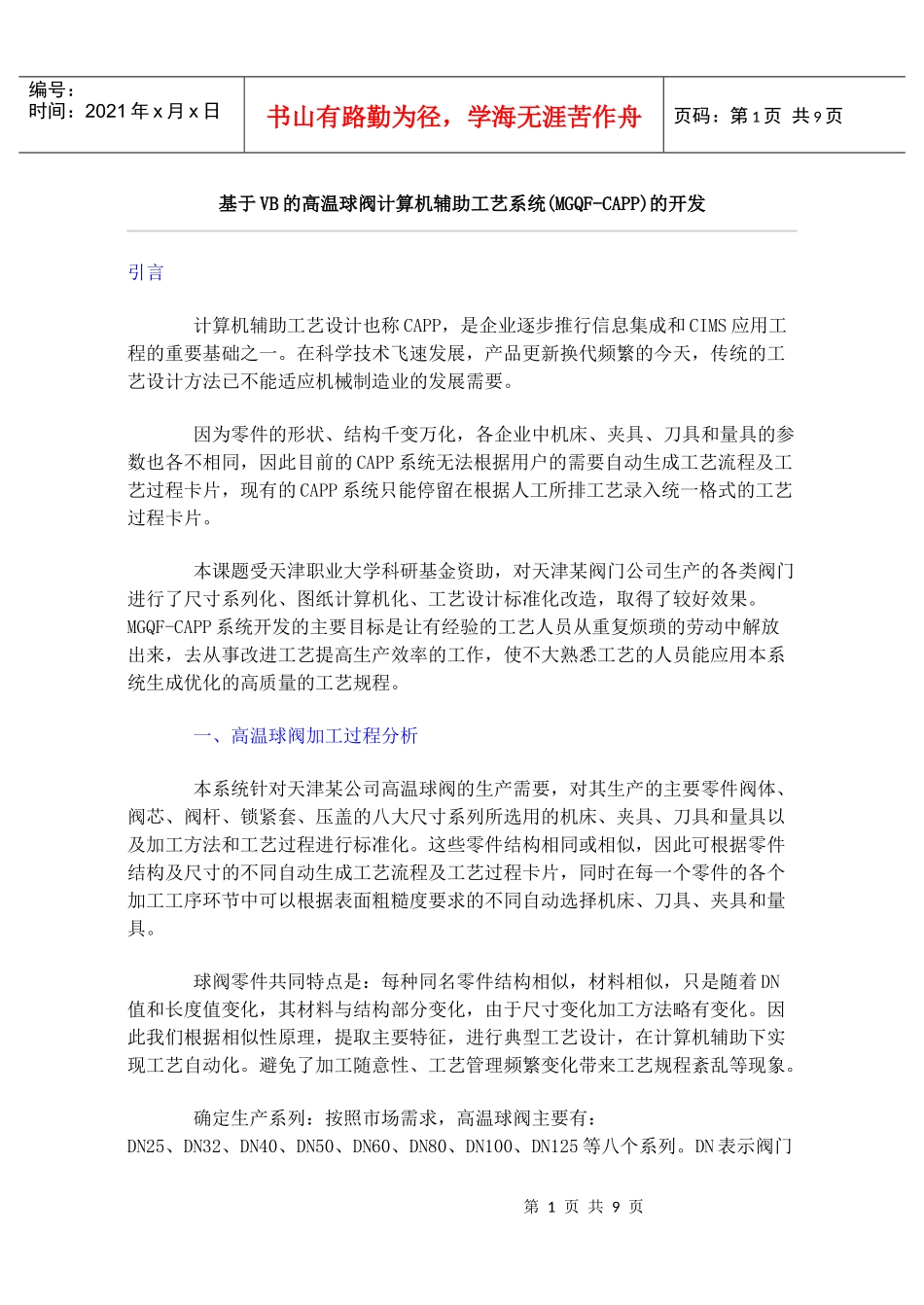

基于VB的高温球阀计算机辅助工艺系统_第1页
1/9

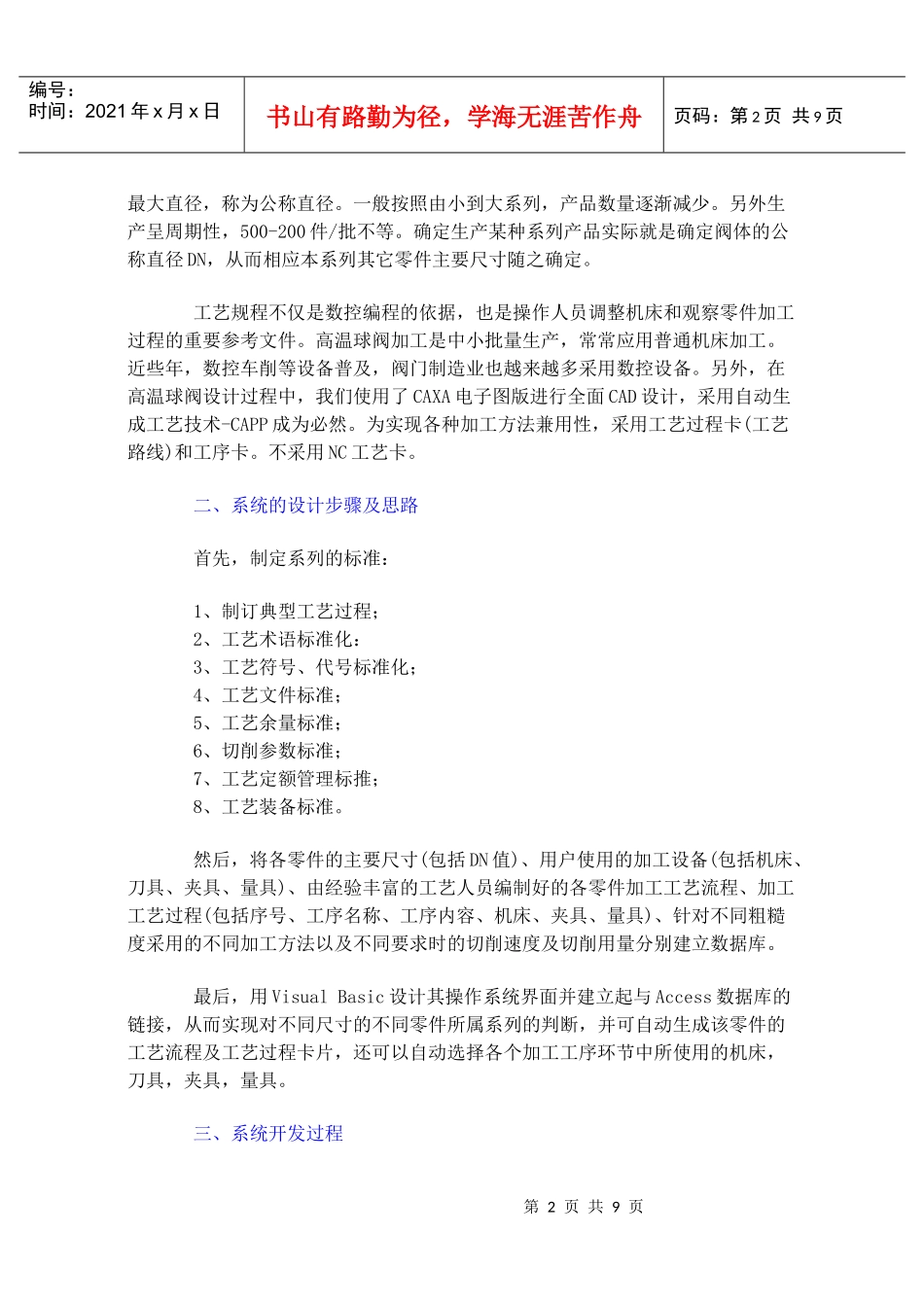

基于VB的高温球阀计算机辅助工艺系统_第2页
2/9

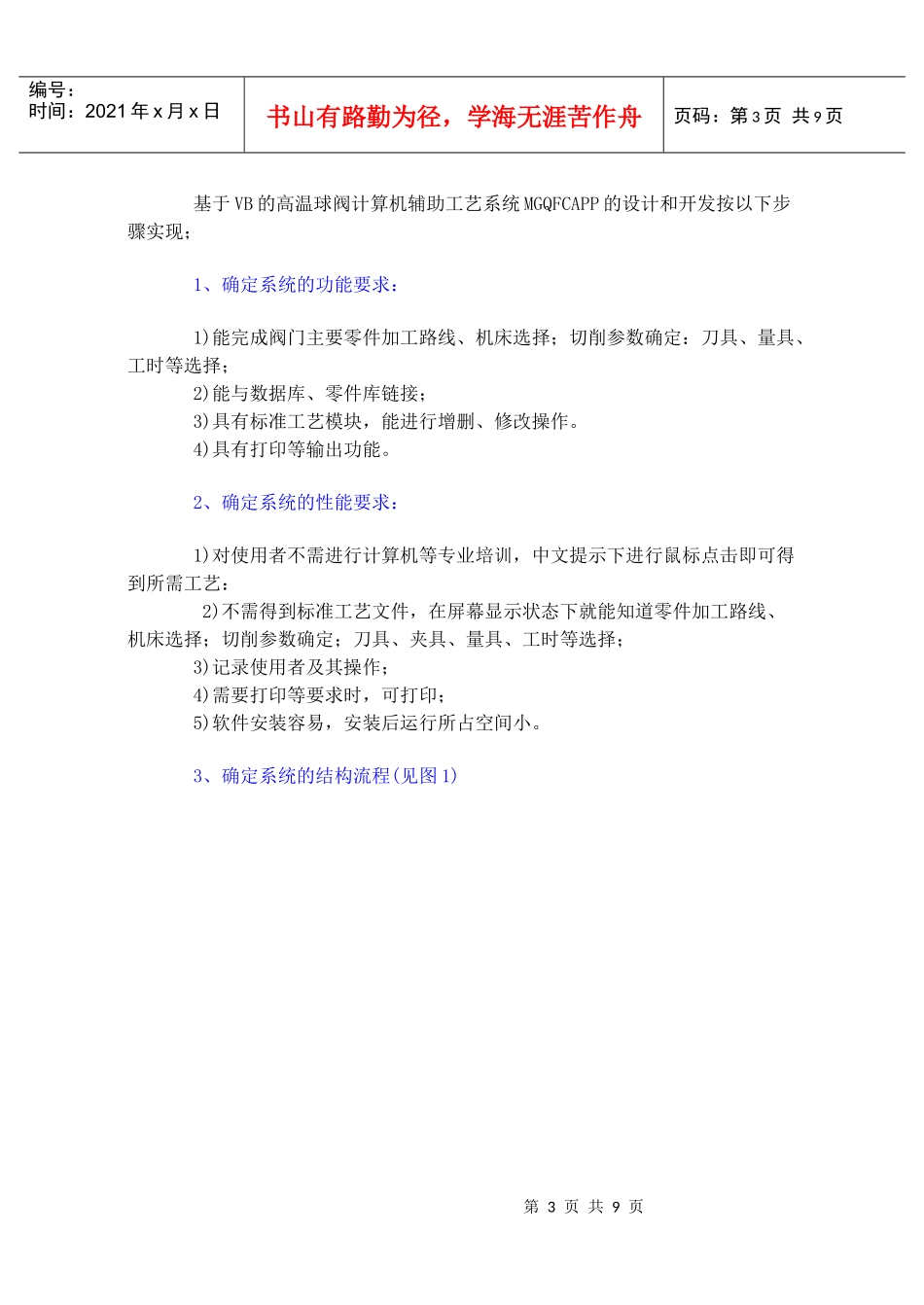

基于VB的高温球阀计算机辅助工艺系统_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页基于VB的高温球阀计算机辅助工艺系统(MGQF-CAPP)的开发引言计算机辅助工艺设计也称CAPP,是企业逐步推行信息集成和CIMS应用工程的重要基础之一。在科学技术飞速发展,产品更新换代频繁的今天,传统的工艺设计方法已不能适应机械制造业的发展需要。因为零件的形状、结构千变万化,各企业中机床、夹具、刀具和量具的参数也各不相同,因此目前的CAPP系统无法根据用户的需要自动生成工艺流程及工艺过程卡片,现有的CAPP系统只能停留在根据人工所排工艺录入统一格式的工艺过程卡片。本课题受天津职业大学科研基金资助,对天津某阀门公司生产的各类阀门进行了尺寸系列化、图纸计算机化、工艺设计标准化改造,取得了较好效果。MGQF-CAPP系统开发的主要目标是让有经验的工艺人员从重复烦琐的劳动中解放出来,去从事改进工艺提高生产效率的工作,使不大熟悉工艺的人员能应用本系统生成优化的高质量的工艺规程。一、高温球阀加工过程分析本系统针对天津某公司高温球阀的生产需要,对其生产的主要零件阀体、阀芯、阀杆、锁紧套、压盖的八大尺寸系列所选用的机床、夹具、刀具和量具以及加工方法和工艺过程进行标准化。这些零件结构相同或相似,因此可根据零件结构及尺寸的不同自动生成工艺流程及工艺过程卡片,同时在每一个零件的各个加工工序环节中可以根据表面粗糙度要求的不同自动选择机床、刀具、夹具和量具。球阀零件共同特点是:每种同名零件结构相似,材料相似,只是随着DN值和长度值变化,其材料与结构部分变化,由于尺寸变化加工方法略有变化。因此我们根据相似性原理,提取主要特征,进行典型工艺设计,在计算机辅助下实现工艺自动化。避免了加工随意性、工艺管理频繁变化带来工艺规程紊乱等现象。确定生产系列:按照市场需求,高温球阀主要有:DN25、DN32、DN40、DN50、DN60、DN80、DN100、DN125等八个系列。DN表示阀门第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页最大直径,称为公称直径。一般按照由小到大系列,产品数量逐渐减少。另外生产呈周期性,500-200件/批不等。确定生产某种系列产品实际就是确定阀体的公称直径DN,从而相应本系列其它零件主要尺寸随之确定。工艺规程不仅是数控编程的依据,也是操作人员调整机床和观察零件加工过程的重要参考文件。高温球阀加工是中小批量生产,常常应用普通机床加工。近些年,数控车削等设备普及,阀门制造业也越来越多采用数控设备。另外,在高温球阀设计过程中,我们使用了CAXA电子图版进行全面CAD设计,采用自动生成工艺技术-CAPP成为必然。为实现各种加工方法兼用性,采用工艺过程卡(工艺路线)和工序卡。不采用NC工艺卡。二、系统的设计步骤及思路首先,制定系列的标准:1、制订典型工艺过程;2、工艺术语标准化:3、工艺符号、代号标准化;4、工艺文件标准;5、工艺余量标准;6、切削参数标准;7、工艺定额管理标推;8、工艺装备标准。然后,将各零件的主要尺寸(包括DN值)、用户使用的加工设备(包括机床、刀具、夹具、量具)、由经验丰富的工艺人员编制好的各零件加工工艺流程、加工工艺过程(包括序号、工序名称、工序内容、机床、夹具、量具)、针对不同粗糙度采用的不同加工方法以及不同要求时的切削速度及切削用量分别建立数据库。最后,用VisualBasic设计其操作系统界面并建立起与Access数据库的链接,从而实现对不同尺寸的不同零件所属系列的判断,并可自动生成该零件的工艺流程及工艺过程卡片,还可以自动选择各个加工工序环节中所使用的机床,刀具,夹具,量具。三、系统开发过程第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页基于VB的高温球阀计算机辅助工艺系统MGQFCAPP的设计和开发按以下步骤实现;1、确定系统的功能要求:1)能完成阀门主要零件加工路线、机床选择;切削参数确定:刀具、量具、工时等选择;2)能与数据库、零件库链接;3)具有标准工艺模块,能进行增删、修改操作。4)具有打印等输出功能。2、确定系统的性能要求:1)对使...
