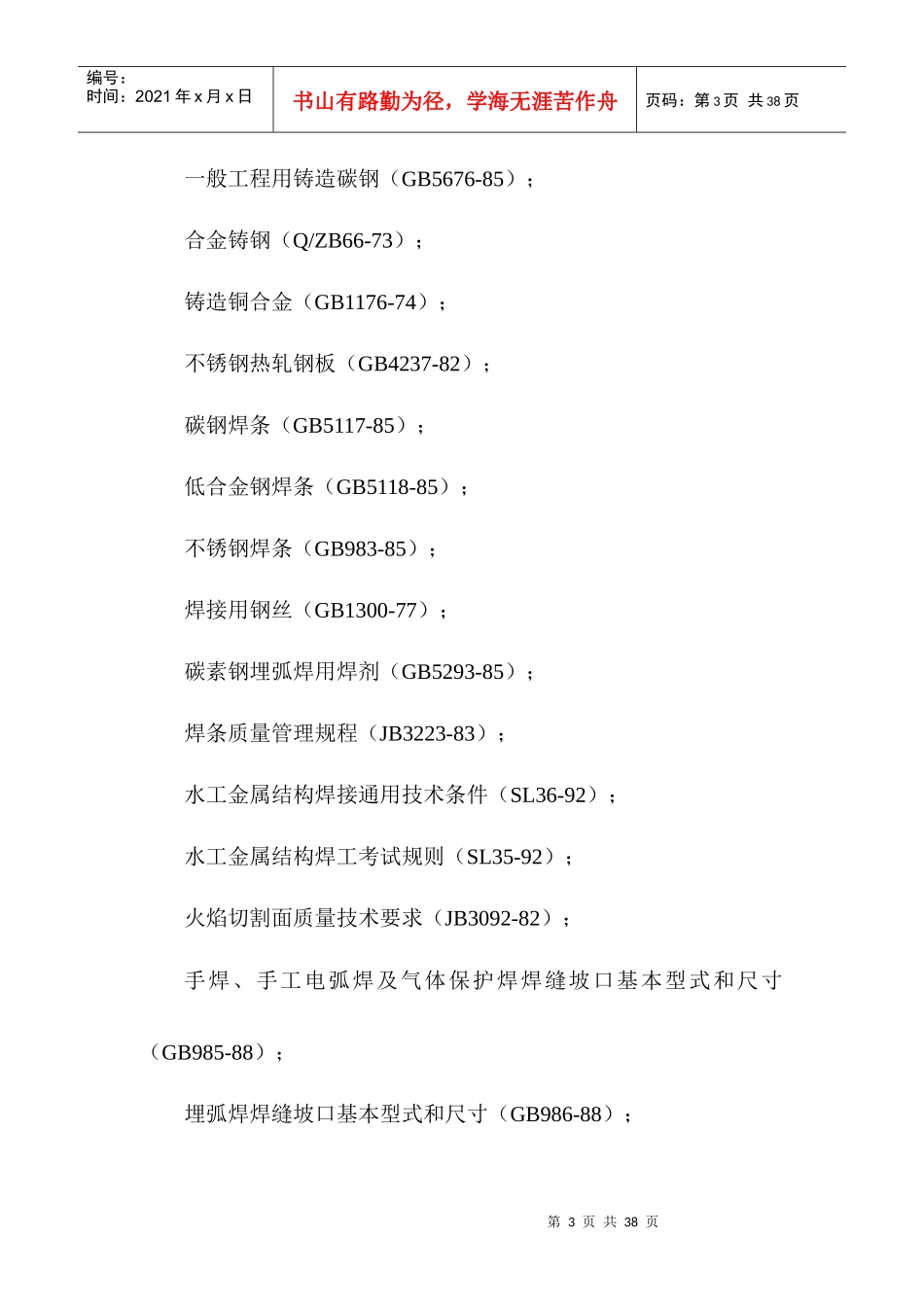

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页第九章金属结构及启闭机设备制造和安装9.1金属结构的制造9.1.1说明9.1.1.1本标段钢结构的制造为图纸所示的主副拦污栅、闸门及其上述项目的附件和零部件的制造。闸门及拦污栅制造的主材为Q345B热轧状态供货，钢材可焊性良好，焊后一般不需热处理。连接板材料为16Mn，其余材料为Q235B。全部制造项目的工程量为198.5t。详见表9-1-1。毛坝关引水建筑物金属结构制造工程量表表9-1-1序号设备名称规格数量（套）工程量（t）备注1主拦污栅栅叶8.35×11.04-4m1282主、副拦污栅栅槽146含锁定梁3主拦污栅拉杆174副拦污栅栅叶7.38×10.07-4m127.55副拦污栅拉杆176事故检修门门叶6.8×7.5-28m1497事故检修门门槽124含锁定梁8事故检修门拉杆1109合计198.5第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页9.1.1.2工作责任1.负责以上工程项目的全部钢材、焊接材料、外购件和涂装材料的采购和存放保管，并按标书的规定进行检验和验收。2.按照标书及图纸的要求进行钢结构的制造、运输和存放以及质量检查和验收等全部工作。3.按照图纸规定，对重要的钢结构进行必要的荷载试验。4.有关主要制造资料、计划及措施等文件的提交审批。9.1.1.3引用标准水利水电工程钢闸门制造、安装及验收规范（DL/T5018-94）；低合金结构钢（GB1591-88）；普通碳素钢和低合金热轧厚钢板技术条件（GB3274-82）；热轧厚钢板品种（GB709-65）；热轧普通槽钢品种（GB707-65）；热轧等边角钢品种（YB166-65）；热轧不等边角钢品种（YB167-65）；合金结构钢技术条件（GB3077-82）；第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页一般工程用铸造碳钢（GB5676-85）；合金铸钢（Q/ZB66-73）；铸造铜合金（GB1176-74）；不锈钢热轧钢板（GB4237-82）；碳钢焊条（GB5117-85）；低合金钢焊条（GB5118-85）；不锈钢焊条（GB983-85）；焊接用钢丝（GB1300-77）；碳素钢埋弧焊用焊剂（GB5293-85）；焊条质量管理规程（JB3223-83）；水工金属结构焊接通用技术条件（SL36-92）；水工金属结构焊工考试规则（SL35-92）；火焰切割面质量技术要求（JB3092-82）；手焊、手工电弧焊及气体保护焊焊缝坡口基本型式和尺寸（GB985-88）；埋弧焊焊缝坡口基本型式和尺寸（GB986-88）；第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页焊缝符号表示法（GB324-88）；钢结构焊缝外形尺寸（GB10854-89）；钢焊缝射线照相及底片等级分类法（GB3323-87）；钢焊缝手工超声波探伤方法和探伤结果的分级（GB1345-89）；铸钢件通用技术条件（SDZ012-85）；锻件通过技术条件（SDZ016-85）；机械加工通用技术条件（Q/ZB75-73）；装配通用技术条件（Q/ZB76-73）；公差与配合（GBI800-1804-79）；形状与位置公差（GBII82-1184-80）；表面粗糙度代号及其注法（GB131-83）；表面粗糙度参数及其数值（GB1031-83）；水工金属结构防腐蚀规范（SL105-95）；涂漆通用技术条件（SDZ014-84）；锅炉大口径管座角焊缝超声波探伤（JB3144-82）；第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页锅炉和钢制压力容器对接焊缝超声波探伤（JB1152-81）；火焰切割面质量技术要求（JB3092-82）；注：以上所列标准及规范，在执行过程中，如有新的版本颁发代替时，即按新颁发的版本执行。9.1.2施工场地布置及施工机械9.1.2.1金属结构制造厂本着节约投资的原则，经综合考虑，确定将金结加工制造厂设置在本标钢管瓦片加工厂内（即原安康水电站钢管厂）与钢管瓦片制作共用一个主车间，另设立一个机械加工车间。除原配置一台20t龙门吊以外，还配置一台25t汽车吊以满足金属结构的卸车及吊运工作，金属结构制造厂临时建筑面积（与钢管制作共用部分不计）见表9-1-2。金属结构制造厂临时建筑面积表表9-1-2序号名称单位数量备注1焊接材料库m210砖砼结构2焊接检测室m230砖砼结构3放样、划线、切割平台m2150第6页...
