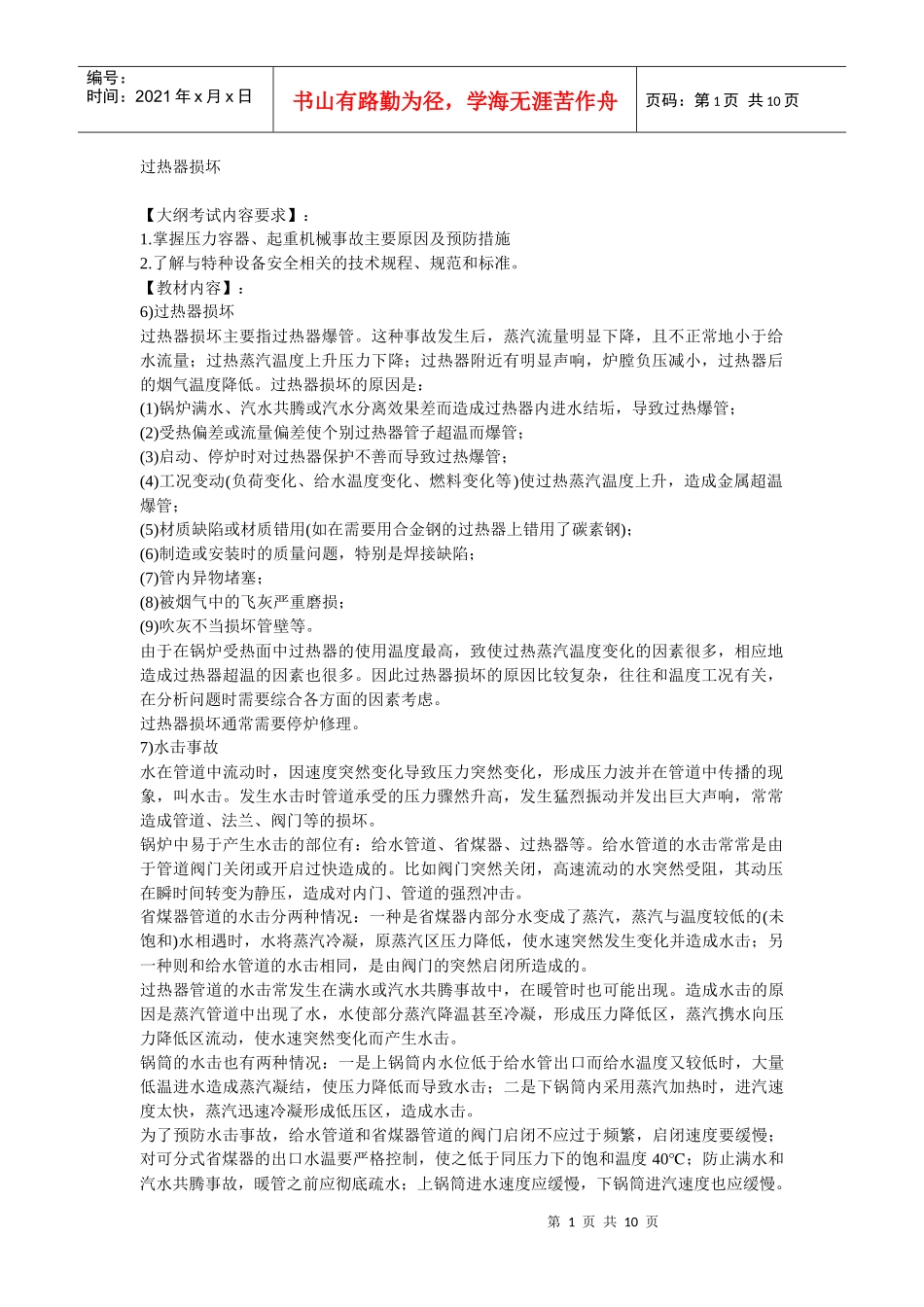

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页过热器损坏【大纲考试内容要求】：1.掌握压力容器、起重机械事故主要原因及预防措施2.了解与特种设备安全相关的技术规程、规范和标准。【教材内容】：6)过热器损坏过热器损坏主要指过热器爆管。这种事故发生后，蒸汽流量明显下降，且不正常地小于给水流量；过热蒸汽温度上升压力下降；过热器附近有明显声响，炉膛负压减小，过热器后的烟气温度降低。过热器损坏的原因是：(1)锅炉满水、汽水共腾或汽水分离效果差而造成过热器内进水结垢，导致过热爆管；(2)受热偏差或流量偏差使个别过热器管子超温而爆管；(3)启动、停炉时对过热器保护不善而导致过热爆管；(4)工况变动(负荷变化、给水温度变化、燃料变化等)使过热蒸汽温度上升，造成金属超温爆管；(5)材质缺陷或材质错用(如在需要用合金钢的过热器上错用了碳素钢)；(6)制造或安装时的质量问题，特别是焊接缺陷；(7)管内异物堵塞；(8)被烟气中的飞灰严重磨损；(9)吹灰不当损坏管壁等。由于在锅炉受热面中过热器的使用温度最高，致使过热蒸汽温度变化的因素很多，相应地造成过热器超温的因素也很多。因此过热器损坏的原因比较复杂，往往和温度工况有关，在分析问题时需要综合各方面的因素考虑。过热器损坏通常需要停炉修理。7)水击事故水在管道中流动时，因速度突然变化导致压力突然变化，形成压力波并在管道中传播的现象，叫水击。发生水击时管道承受的压力骤然升高，发生猛烈振动并发出巨大声响，常常造成管道、法兰、阀门等的损坏。锅炉中易于产生水击的部位有：给水管道、省煤器、过热器等。给水管道的水击常常是由于管道阀门关闭或开启过快造成的。比如阀门突然关闭，高速流动的水突然受阻，其动压在瞬时间转变为静压，造成对内门、管道的强烈冲击。省煤器管道的水击分两种情况：一种是省煤器内部分水变成了蒸汽，蒸汽与温度较低的(未饱和)水相遇时，水将蒸汽冷凝，原蒸汽区压力降低，使水速突然发生变化并造成水击；另一种则和给水管道的水击相同，是由阀门的突然启闭所造成的。过热器管道的水击常发生在满水或汽水共腾事故中，在暖管时也可能出现。造成水击的原因是蒸汽管道中出现了水，水使部分蒸汽降温甚至冷凝，形成压力降低区，蒸汽携水向压力降低区流动，使水速突然变化而产生水击。锅筒的水击也有两种情况：一是上锅筒内水位低于给水管出口而给水温度又较低时，大量低温进水造成蒸汽凝结，使压力降低而导致水击；二是下锅筒内采用蒸汽加热时，进汽速度太快，蒸汽迅速冷凝形成低压区，造成水击。为了预防水击事故，给水管道和省煤器管道的阀门启闭不应过于频繁，启闭速度要缓慢；对可分式省煤器的出口水温要严格控制，使之低于同压力下的饱和温度40℃；防止满水和汽水共腾事故，暖管之前应彻底疏水；上锅筒进水速度应缓慢，下锅筒进汽速度也应缓慢。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页发生水击时，除立即采取措施使之消除外，还应认真检查管道、阀门、法兰、支撑等，如无异常情况，才能使锅炉继续运行。（1）炉膛爆炸事故1）炉膛爆炸事故。炉膛爆炸是指炉膛内积存的可燃性混合物瞬间同时爆燃，从而使炉膛烟气侧压力突然升高，超过了设计结构的允许值而造成水冷壁、刚性梁及炉顶、炉墙破坏的现象，即正压爆炸。此外还有负压爆炸，即在送风机突然停转时，引风机继续运转，烟气侧压力急降，造成炉膛、刚性梁及炉墙破坏的现象。本节中着重讨论正压爆炸。炉膛爆炸(外爆)要有3个条件：一是燃料必须是以气态积存在炉膛中，二是燃料和空气的混合物达到爆燃的浓度，三是有足够的点火能源，三者缺一不可。炉膛爆炸常发生在燃油燃气、燃煤粉的锅炉上。不同的可燃物的爆炸极限和爆炸范围各不相同。由于爆炸过程中火焰传播速度非常快，每秒达数百米甚至数千米，火焰激波以球面向各方传播，近于燃料，同时被点燃，烟气容积突然增大，因来不及泄压而使炉膛内压力陡增而发生爆炸。2）引起炉膛爆炸的主要原因包括：一是在设计上缺乏可靠的点火装置及可靠的熄火保护装置及联锁、报警和跳闸...
