铁路铁塔天线安装施工技术VIP免费

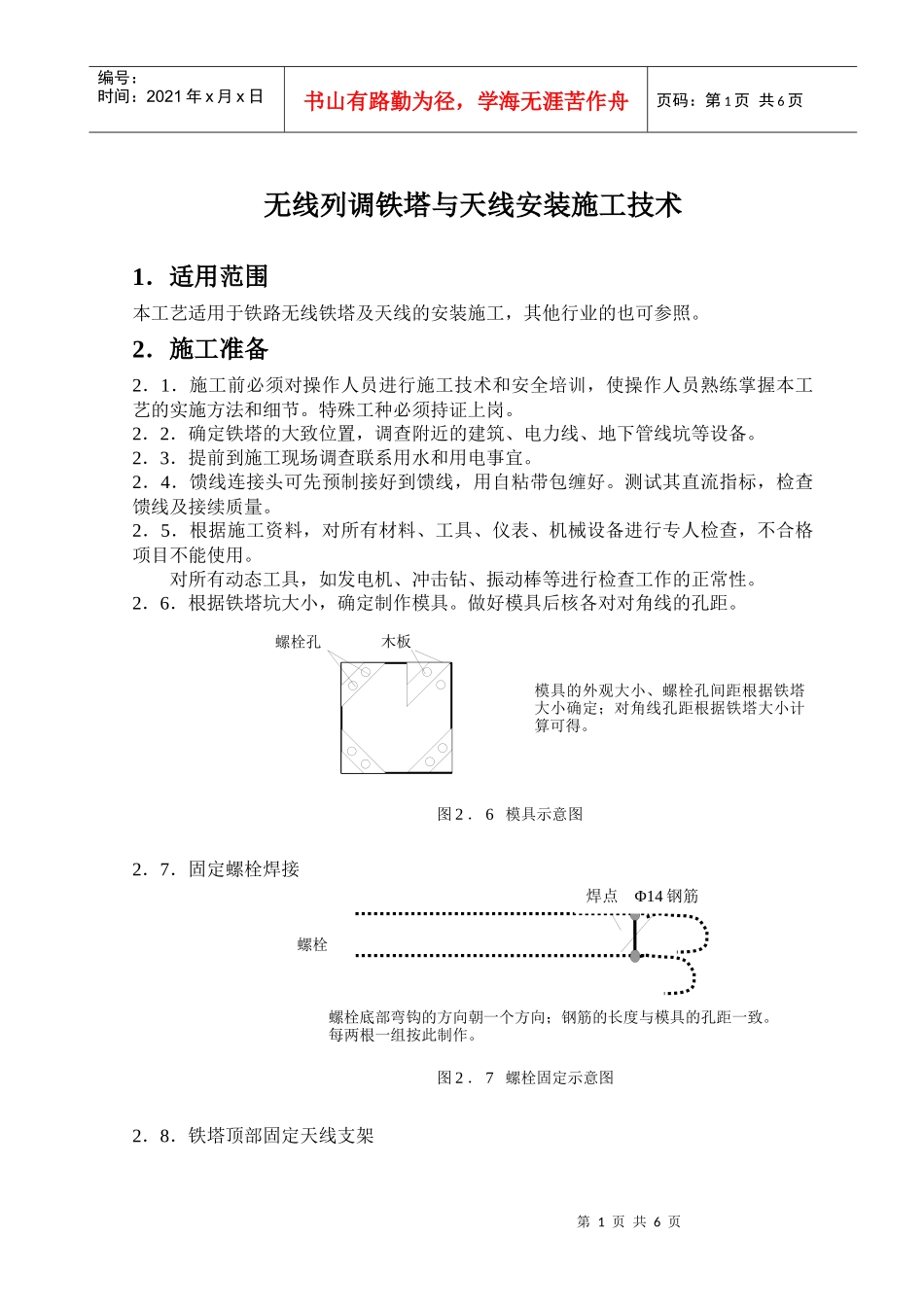

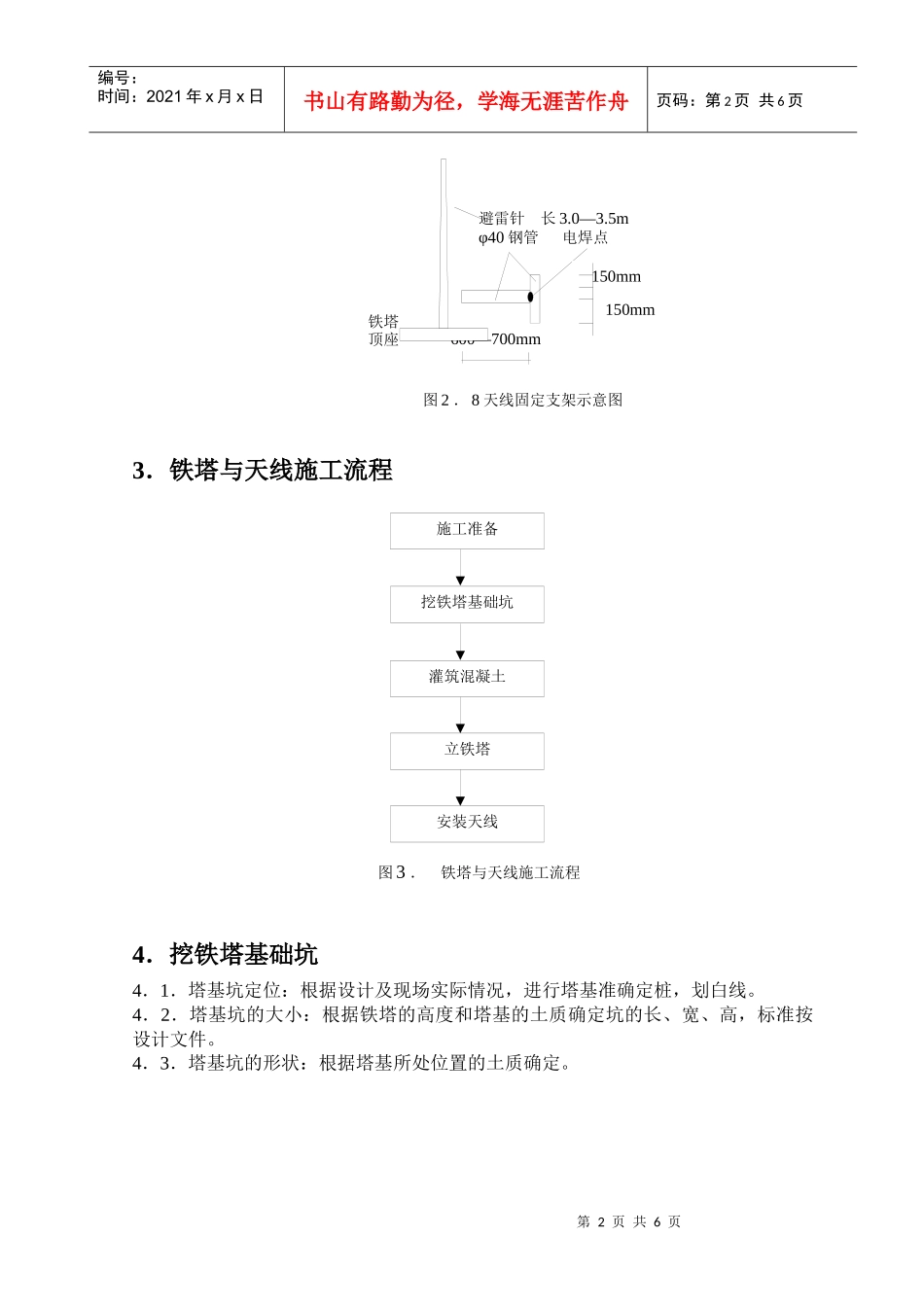

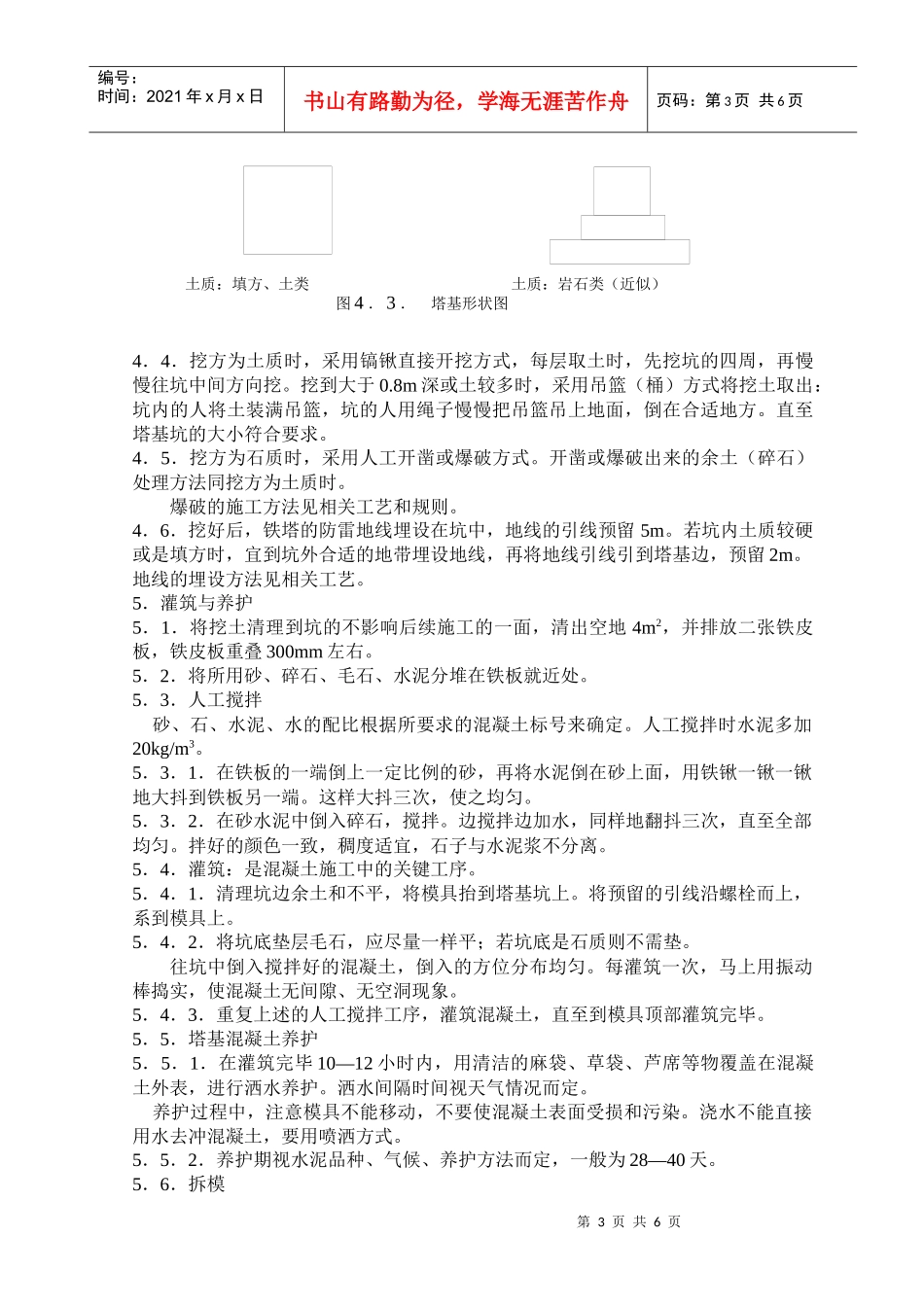

第1页共6页螺栓孔木板模具的外观大小、螺栓孔间距根据铁塔大小确定；对角线孔距根据铁塔大小计算可得。图2．6模具示意图螺栓底部弯钩的方向朝一个方向；钢筋的长度与模具的孔距一致。每两根一组按此制作。螺栓图2．7螺栓固定示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页无线列调铁塔与天线安装施工技术1．适用范围本工艺适用于铁路无线铁塔及天线的安装施工，其他行业的也可参照。2．施工准备2．1．施工前必须对操作人员进行施工技术和安全培训，使操作人员熟练掌握本工艺的实施方法和细节。特殊工种必须持证上岗。2．2．确定铁塔的大致位置，调查附近的建筑、电力线、地下管线坑等设备。2．3．提前到施工现场调查联系用水和用电事宜。2．4．馈线连接头可先预制接好到馈线，用自粘带包缠好。测试其直流指标，检查馈线及接续质量。2．5．根据施工资料，对所有材料、工具、仪表、机械设备进行专人检查，不合格项目不能使用。对所有动态工具，如发电机、冲击钻、振动棒等进行检查工作的正常性。2．6．根据铁塔坑大小，确定制作模具。做好模具后核各对对角线的孔距。2．7．固定螺栓焊接2．8．铁塔顶部固定天线支架焊点Φ14钢筋第2页共6页第1页共6页避雷针长3.0—3.5mφ40钢管电焊点150mm150mm600—700mm铁塔顶座图2．8天线固定支架示意图施工准备灌筑混凝土挖铁塔基础坑立铁塔安装天线图3．铁塔与天线施工流程编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3．铁塔与天线施工流程4．挖铁塔基础坑4．1．塔基坑定位：根据设计及现场实际情况，进行塔基准确定桩，划白线。4．2．塔基坑的大小：根据铁塔的高度和塔基的土质确定坑的长、宽、高，标准按设计文件。4．3．塔基坑的形状：根据塔基所处位置的土质确定。第3页共6页第2页共6页土质：填方、土类土质：岩石类（近似）图4．3．塔基形状图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4．4．挖方为土质时，采用镐锹直接开挖方式，每层取土时，先挖坑的四周，再慢慢往坑中间方向挖。挖到大于0.8m深或土较多时，采用吊篮（桶）方式将挖土取出：坑内的人将土装满吊篮，坑的人用绳子慢慢把吊篮吊上地面，倒在合适地方。直至塔基坑的大小符合要求。4．5．挖方为石质时，采用人工开凿或爆破方式。开凿或爆破出来的余土（碎石）处理方法同挖方为土质时。爆破的施工方法见相关工艺和规则。4．6．挖好后，铁塔的防雷地线埋设在坑中，地线的引线预留5m。若坑内土质较硬或是填方时，宜到坑外合适的地带埋设地线，再将地线引线引到塔基边，预留2m。地线的埋设方法见相关工艺。5．灌筑与养护5．1．将挖土清理到坑的不影响后续施工的一面，清出空地4m2，并排放二张铁皮板，铁皮板重叠300mm左右。5．2．将所用砂、碎石、毛石、水泥分堆在铁板就近处。5．3．人工搅拌砂、石、水泥、水的配比根据所要求的混凝土标号来确定。人工搅拌时水泥多加20kg/m3。5．3．1．在铁板的一端倒上一定比例的砂，再将水泥倒在砂上面，用铁锹一锹一锹地大抖到铁板另一端。这样大抖三次，使之均匀。5．3．2．在砂水泥中倒入碎石，搅拌。边搅拌边加水，同样地翻抖三次，直至全部均匀。拌好的颜色一致，稠度适宜，石子与水泥浆不分离。5．4．灌筑：是混凝土施工中的关键工序。5．4．1．清理坑边余土和不平，将模具抬到塔基坑上。将预留的引线沿螺栓而上，系到模具上。5．4．2．将坑底垫层毛石，应尽量一样平；若坑底是石质则不需垫。往坑中倒入搅拌好的混凝土，倒入的方位分布均匀。每灌筑一次，马上用振动棒捣实，使混凝土无间隙、无空洞现象。5．4．3．重复上述的人工搅拌工序，灌筑混凝土，直至到模具顶部灌筑完毕。5．5．塔基混凝土养护5．5．1．在灌筑完毕10—12小时内，用清洁的麻袋、草袋、芦席等物覆盖在混凝土外表，进行洒水养护。洒水间隔时间视天气情况而定。养护过程中，注意模具不能移动，不要使混凝土表面受损和污染。浇水不能直接用水去冲混凝土，要用喷洒方式。5．5．2．养护期视水泥品种、气候、养护方法而定，一般为28—40天。5．6．拆模第4页共6页第3页共6页编号...
