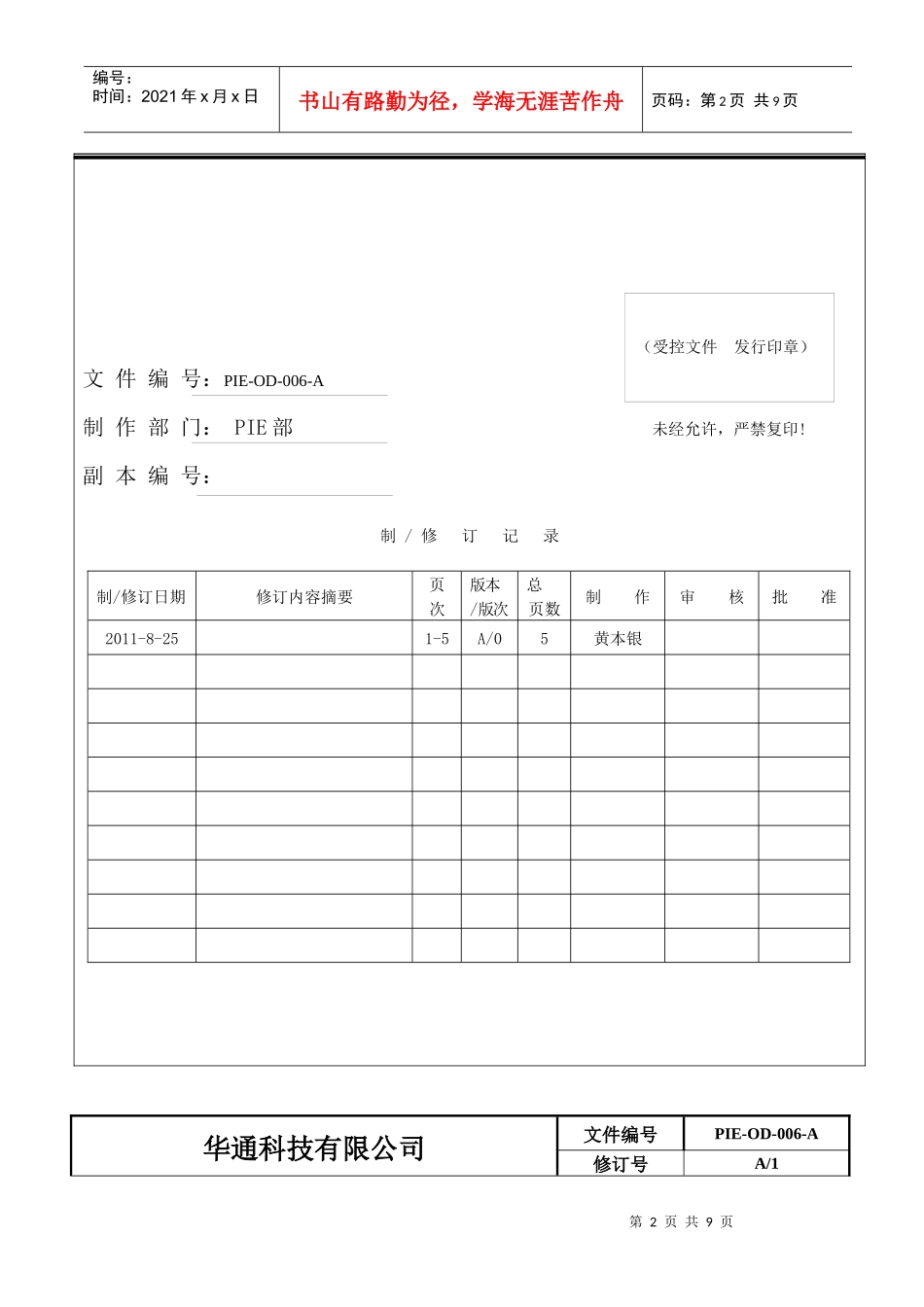

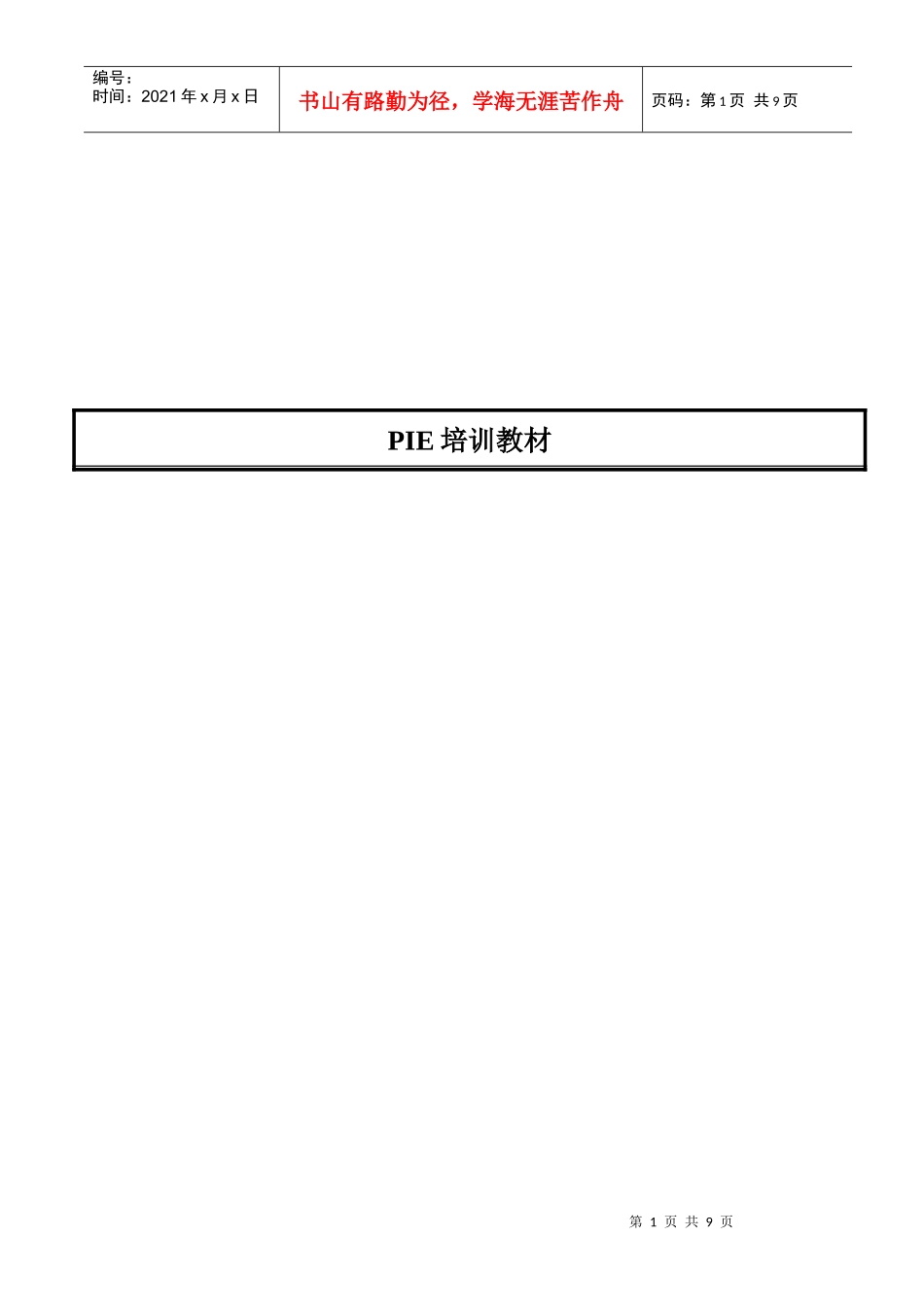

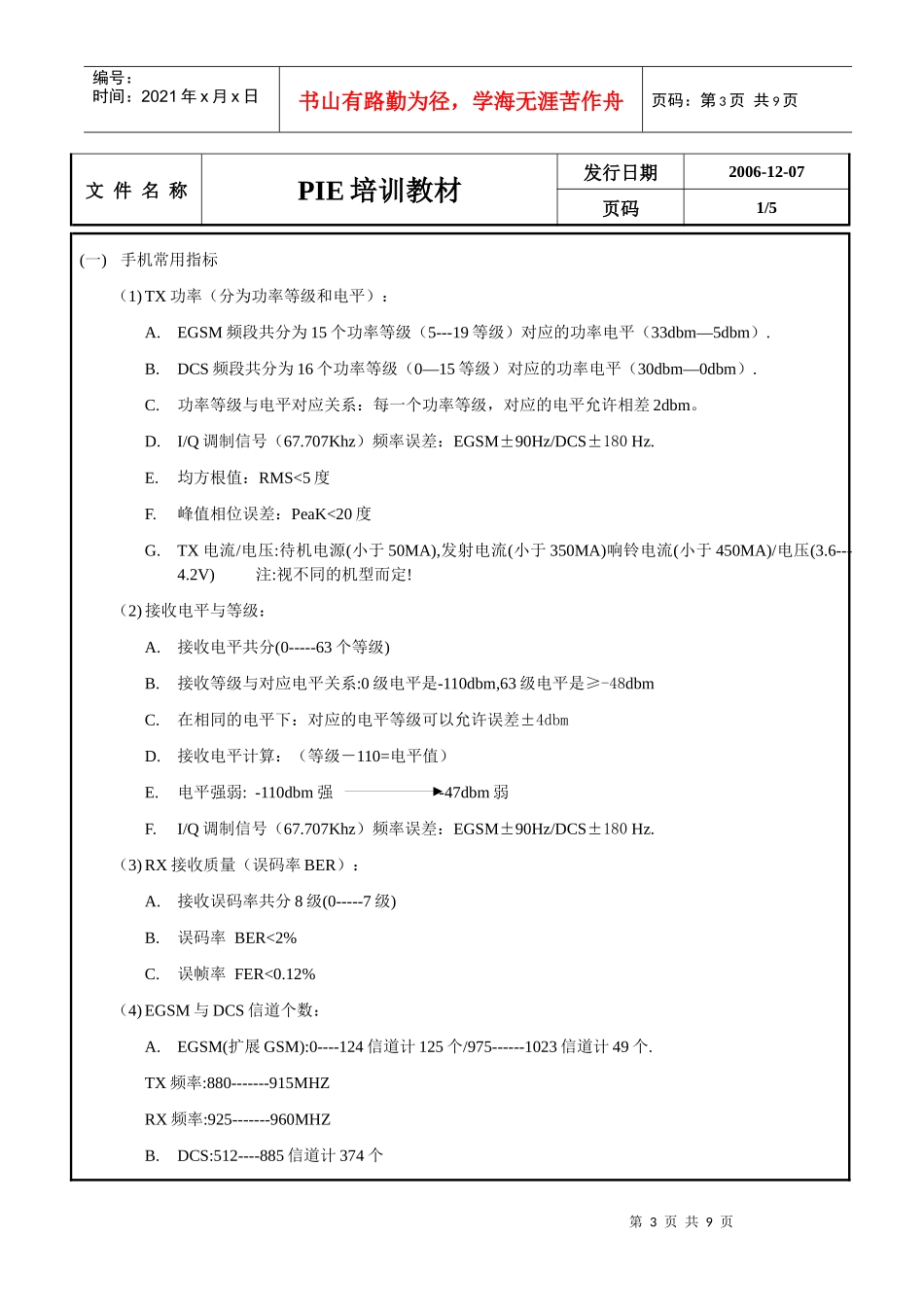

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页PIE培训教材第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页文件编号：PIE-OD-006-A制作部门：PIE部未经允许，严禁复印!副本编号：制/修订记录制/修订日期修订内容摘要页次版本/版次总页数制作审核批准2011-8-251-5A/05黄本银无华通科技有限公司文件编号PIE-OD-006-A修订号A/1（受控文件发行印章）第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页文件名称PIE培训教材发行日期2006-12-07页码1/5(一)手机常用指标（1)TX功率（分为功率等级和电平）：A.EGSM频段共分为15个功率等级（5---19等级）对应的功率电平（33dbm—5dbm）.B.DCS频段共分为16个功率等级（0—15等级）对应的功率电平（30dbm—0dbm）.C.功率等级与电平对应关系：每一个功率等级，对应的电平允许相差2dbm。D.I/Q调制信号（67.707Khz）频率误差：EGSM±90Hz/DCS±180Hz.E.均方根值：RMS<5度F.峰值相位误差：PeaK<20度G.TX电流/电压:待机电源(小于50MA),发射电流(小于350MA)响铃电流(小于450MA)/电压(3.6---4.2V)注:视不同的机型而定!（2)接收电平与等级：A.接收电平共分(0-----63个等级)B.接收等级与对应电平关系:0级电平是-110dbm,63级电平是≥-48dbmC.在相同的电平下：对应的电平等级可以允许误差±4dbmD.接收电平计算：（等级－110=电平值）E.电平强弱:-110dbm强-47dbm弱F.I/Q调制信号（67.707Khz）频率误差：EGSM±90Hz/DCS±180Hz.（3)RX接收质量（误码率BER）：A.接收误码率共分8级(0-----7级)B.误码率BER<2%C.误帧率FER<0.12%（4)EGSM与DCS信道个数：A.EGSM(扩展GSM):0----124信道计125个/975------1023信道计49个.TX频率:880-------915MHZRX频率:925-------960MHZB.DCS:512----885信道计374个第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页华通科技有限公司文件编号PIE-OD-006-A修订号A/1文件名称PIE培训教材发行日期2006-12-07页码2/5TX频率:1710-------1785MHZRX频率:1805-------1880MHZC.PGSM(老式频段):1----124信道计124个TX频率:890-------915MHZRX频率:935-------960MHZ（5)上下行频率间隔EGSM上下行频率间隔:45MHZDCS上下行频率间隔:95MHZ（6)EGSM/DCS相邻信道之间频率间隔:200KHZ（7)CMD55功能简述A.右面板功能一、POWERCTRLLEV1RFCH频道2Timeslot时隙3FreqError频率误差4Phaseerror峰值相位误差5RMSerror均方根值二、POWER1Reported5级发射功率/参考值2Meas(avg)------实测值3Timeslot时隙4TUNEBSSIGN基站信号—102dbm时5SPEECHMODE音频调制6SHORTMESSAGE短信第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页7CALLMESSAGE…呼叫……………...B.左面板功能一、POWERRAMP（PVT曲线）二、PHASEFREQ（频率误差）1Freqwencyerror（频率误差）2PK(Phaseerror)（峰值相位误差）3RMS(Phaseerror)（均方根值）华通科技有限公司文件编号PIE-OD-006-A修订号A/1文件名称PIE培训教材发行日期2006-12-07页码3/522第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页三、SPECTRCMMOD（调制频谱）------db与F对应关系四、SPECTRCMSWITCH（开关频谱）五、TIMINGADVTEST（时隙测试）1ACTUAC（72bit）2TIMINGADVANCEERROR（-100bit）六、BERTEST（误码率）七、FrameErrorRate(FER误帧率<0.12%)(二)焊接知识手焊操作技能培训（1)目录1.焊接工具及辅料的选用2.焊接参数的参核3.焊接步骤与技巧14.焊接步骤与技巧25.焊接注意事项6.焊接后方法及手焊锡点标准2．焊接工具及辅料的选用2.1在焊接时使用防静电烙铁，烙铁头和焊接温度则因铜铂及组件脚大小而定。下图分别给出的各种要求。焊盘面积（a）焊线规格烙铁咀点焊拖焊贴片焊盘插脚焊盘a<0.8mm0.65mm1.2mm900M-T-LB900M-T-1.2D0.8
