工业厂房施工组织设计(含框排架、设备基础)VIP免费

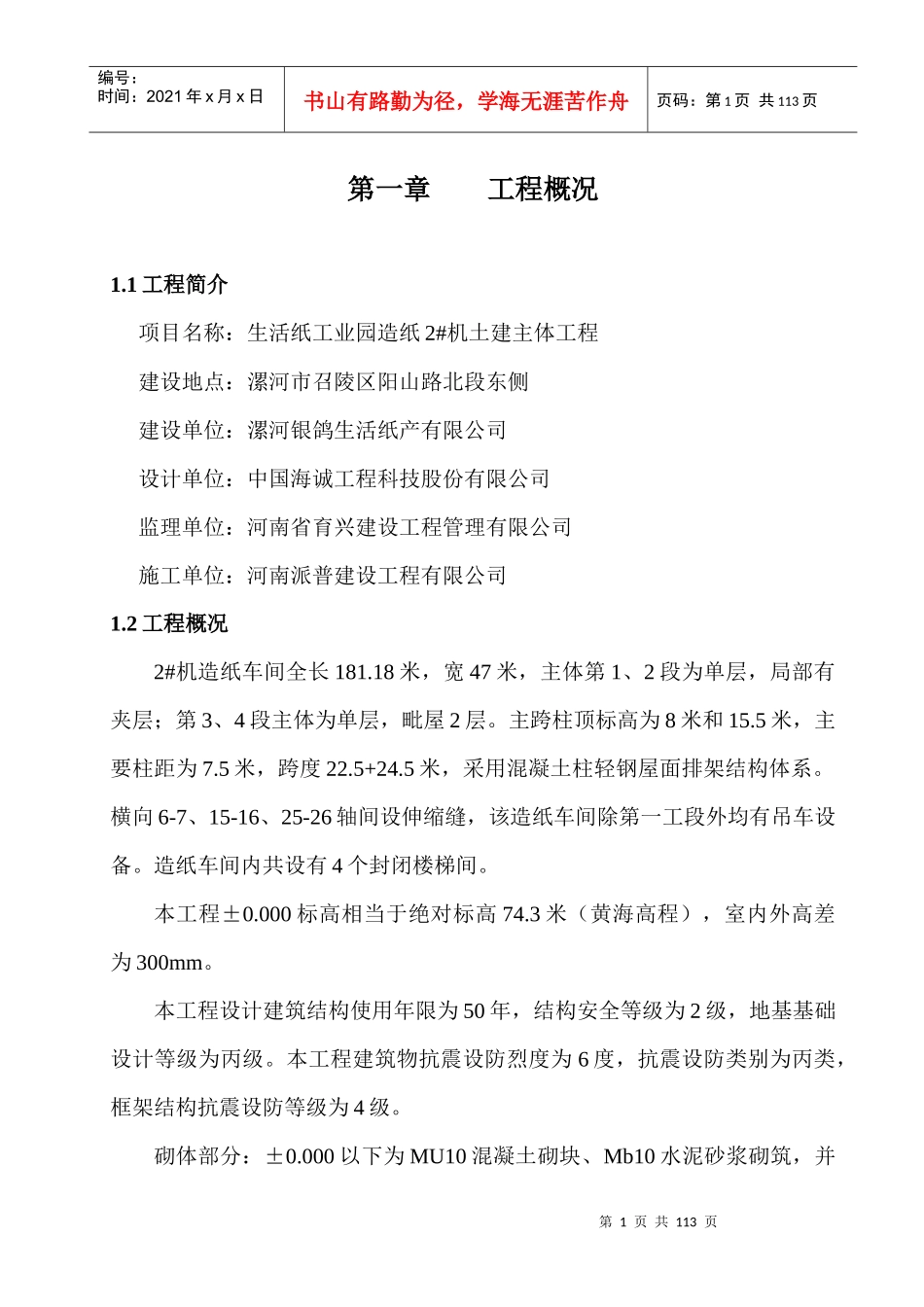

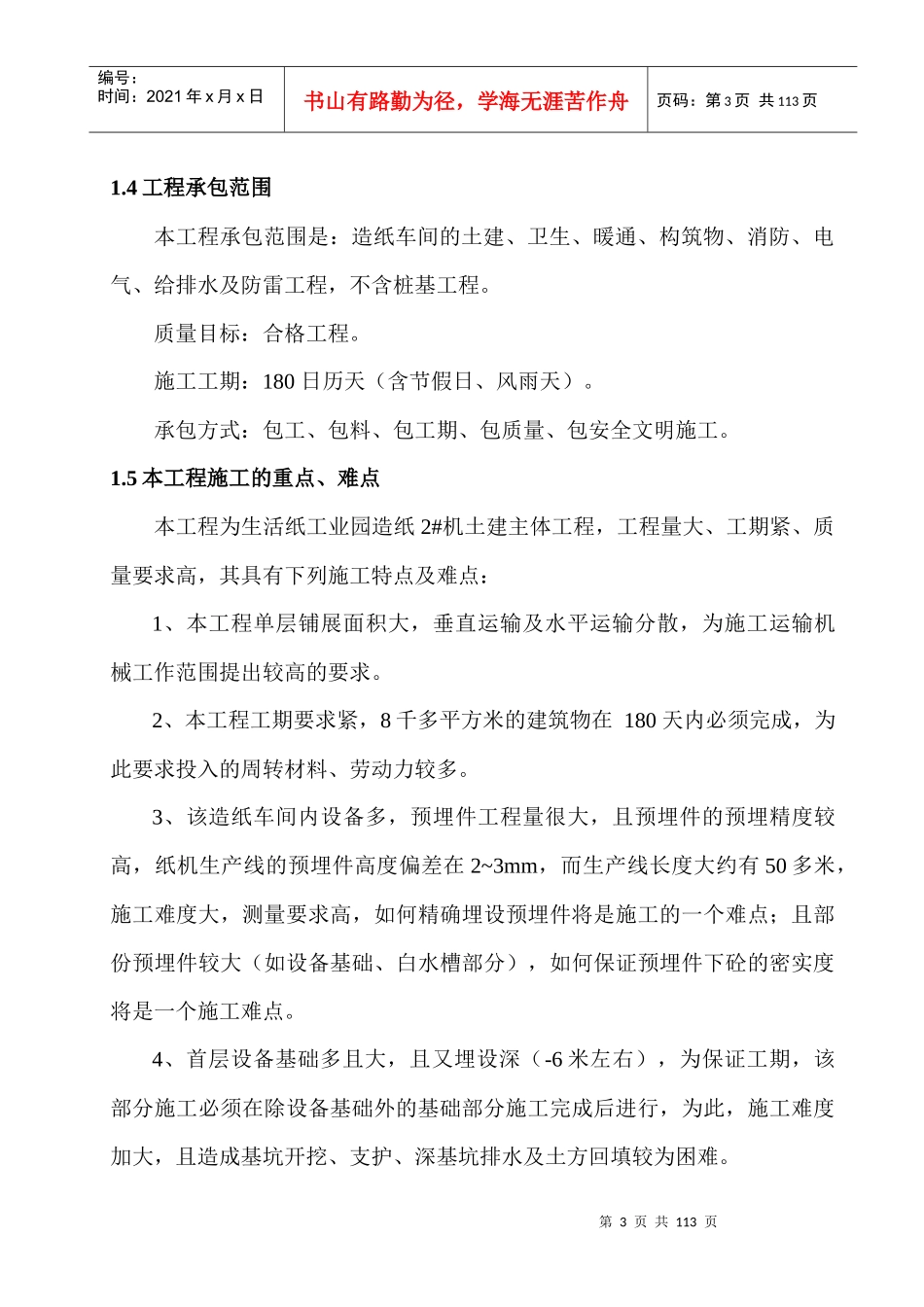

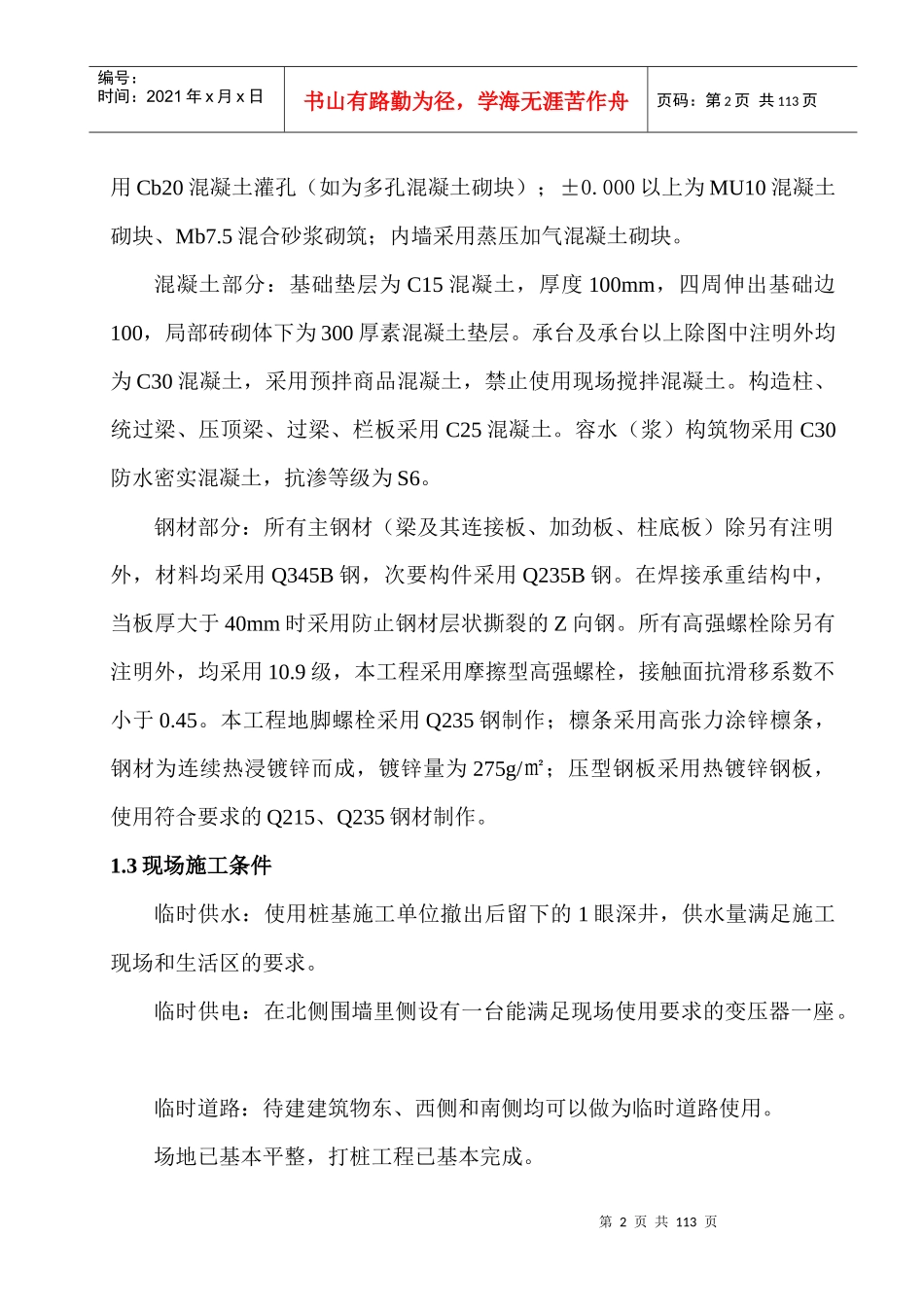

第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共113页第一章工程概况1.1工程简介项目名称：生活纸工业园造纸2#机土建主体工程建设地点：漯河市召陵区阳山路北段东侧建设单位：漯河银鸽生活纸产有限公司设计单位：中国海诚工程科技股份有限公司监理单位：河南省育兴建设工程管理有限公司施工单位：河南派普建设工程有限公司1.2工程概况2#机造纸车间全长181.18米，宽47米，主体第1、2段为单层，局部有夹层；第3、4段主体为单层，毗屋2层。主跨柱顶标高为8米和15.5米，主要柱距为7.5米，跨度22.5+24.5米，采用混凝土柱轻钢屋面排架结构体系。横向6-7、15-16、25-26轴间设伸缩缝，该造纸车间除第一工段外均有吊车设备。造纸车间内共设有4个封闭楼梯间。本工程±0.000标高相当于绝对标高74.3米（黄海高程），室内外高差为300mm。本工程设计建筑结构使用年限为50年，结构安全等级为2级，地基基础设计等级为丙级。本工程建筑物抗震设防烈度为6度，抗震设防类别为丙类，框架结构抗震设防等级为4级。砌体部分：±0.000以下为MU10混凝土砌块、Mb10水泥砂浆砌筑，并第2页共113页第1页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共113页用Cb20混凝土灌孔（如为多孔混凝土砌块）；±0.000以上为MU10混凝土砌块、Mb7.5混合砂浆砌筑；内墙采用蒸压加气混凝土砌块。混凝土部分：基础垫层为C15混凝土，厚度100mm，四周伸出基础边100，局部砖砌体下为300厚素混凝土垫层。承台及承台以上除图中注明外均为C30混凝土，采用预拌商品混凝土，禁止使用现场搅拌混凝土。构造柱、统过梁、压顶梁、过梁、栏板采用C25混凝土。容水（浆）构筑物采用C30防水密实混凝土，抗渗等级为S6。钢材部分：所有主钢材（梁及其连接板、加劲板、柱底板）除另有注明外，材料均采用Q345B钢，次要构件采用Q235B钢。在焊接承重结构中，当板厚大于40mm时采用防止钢材层状撕裂的Z向钢。所有高强螺栓除另有注明外，均采用10.9级，本工程采用摩擦型高强螺栓，接触面抗滑移系数不小于0.45。本工程地脚螺栓采用Q235钢制作；檩条采用高张力涂锌檩条，钢材为连续热浸镀锌而成，镀锌量为275g/㎡；压型钢板采用热镀锌钢板，使用符合要求的Q215、Q235钢材制作。1.3现场施工条件临时供水：使用桩基施工单位撤出后留下的1眼深井，供水量满足施工现场和生活区的要求。临时供电：在北侧围墙里侧设有一台能满足现场使用要求的变压器一座。临时道路：待建建筑物东、西侧和南侧均可以做为临时道路使用。场地已基本平整，打桩工程已基本完成。第3页共113页第2页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共113页1.4工程承包范围本工程承包范围是：造纸车间的土建、卫生、暖通、构筑物、消防、电气、给排水及防雷工程，不含桩基工程。质量目标：合格工程。施工工期：180日历天（含节假日、风雨天）。承包方式：包工、包料、包工期、包质量、包安全文明施工。1.5本工程施工的重点、难点本工程为生活纸工业园造纸2#机土建主体工程，工程量大、工期紧、质量要求高，其具有下列施工特点及难点：1、本工程单层铺展面积大，垂直运输及水平运输分散，为施工运输机械工作范围提出较高的要求。2、本工程工期要求紧，8千多平方米的建筑物在180天内必须完成，为此要求投入的周转材料、劳动力较多。3、该造纸车间内设备多，预埋件工程量很大，且预埋件的预埋精度较高，纸机生产线的预埋件高度偏差在2~3mm，而生产线长度大约有50多米，施工难度大，测量要求高，如何精确埋设预埋件将是施工的一个难点；且部份预埋件较大（如设备基础、白水槽部分），如何保证预埋件下砼的密实度将是一个施工难点。4、首层设备基础多且大，且又埋设深（-6米左右），为保证工期，该部分施工必须在除设备基础外的基础部分施工完成后进行，为此，施工难度加大，且造成基坑开挖、支护、深基坑排水及土方回填较为困难。第4页共113页第3页共113页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共113页5、部份设备的安装将与土建同步进行（如造纸车间的吊车梁），为...
