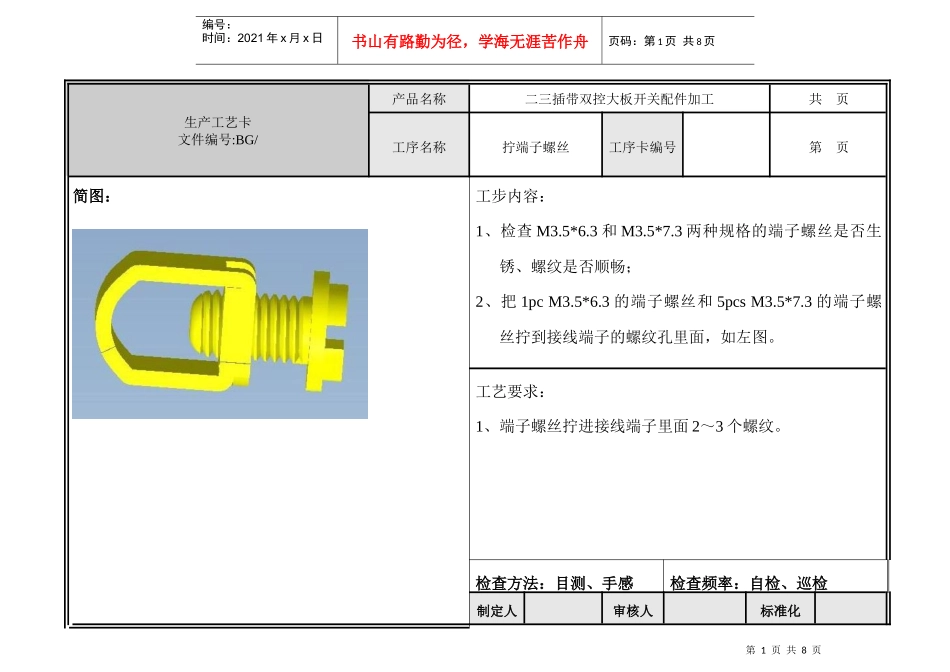

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共页工序名称拧端子螺丝工序卡编号第页简图：工步内容：1、检查M3.5*6.3和M3.5*7.3两种规格的端子螺丝是否生锈、螺纹是否顺畅；2、把1pcM3.5*6.3的端子螺丝和5pcsM3.5*7.3的端子螺丝拧到接线端子的螺纹孔里面，如左图。工艺要求：1、端子螺丝拧进接线端子里面2～3个螺纹。检查方法：目测、手感检查频率：自检、巡检制定人审核人标准化第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页日期日期日期生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共页工序名称铆接16A三插联片工序卡编号第页简图：工步内容：1、专用夹具把16A三插联片铆接到二三插带大板开关N极插套上，如左图第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页工艺要求：1、注意铆接时16A三插联片的方向不能错、不能松脱，两个孔要对中（用专用夹具保证铆接方向）。检查方法：目测、手感检查频率：自检、巡检制定人审核人标准化日期日期日期生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共页工序名称桥板铆接银点工序卡编号第页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页简图：桥板铆接∮3.5mm银点正面桥板铆接∮3.5mm银点背面工步内容：1、把∮3.5mm银点2pcs铆接到桥板的两边孔中，银点的大圆弧面在桥板的弓形端，如左图工艺要求：1、银点铆接牢固，银点大圆弧面表面平滑，不能有毛刺等不良现象。检查方法：目测、手感检查频率：自检、巡检制定人审核人标准化日期日期日期生产工艺卡产品名称二三插带双控大板开关配件加工共页银点大圆弧面第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页文件编号:BG/工序名称出线支承架铆接银点工序卡编号第页简图：工步内容：1、把∮3.5mm银点1pcs铆接到出线支承架的孔中，银点的大圆面在桥板的外面，如左图工艺要求：1、银点铆接牢固，银点大圆面表面平滑，不能有毛刺等不良现象。检查方法：目测、手感检查频率：自检、巡检制定人审核人标准化日期日期日期银点大圆面第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共页工序名称螺丝装胶袋工序卡编号第页简图：工步内容：1、把M4*25的螺丝2pcs装到4*7mm的螺丝胶袋中，再用热合机封口，如左图工艺要求：1、保证不漏件，胶袋口要密封好。检查方法：目测、手感检查频率：自检、巡检第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页制定人审核人标准化日期日期日期生产工艺卡文件编号:BG/产品名称二三插带双控大板开关配件加工共页工序名称彩盒粘贴纸工序卡编号第页简图：工步内容：1、把彩盒贴纸粘到彩盒固定的位置，如左图第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页工艺要求：1、贴纸要平整、无气泡，字迹印刷清晰、无重影等不良现象。检查方法：目测、手感检查频率：自检、巡检制定人审核人标准化日期日期日期
