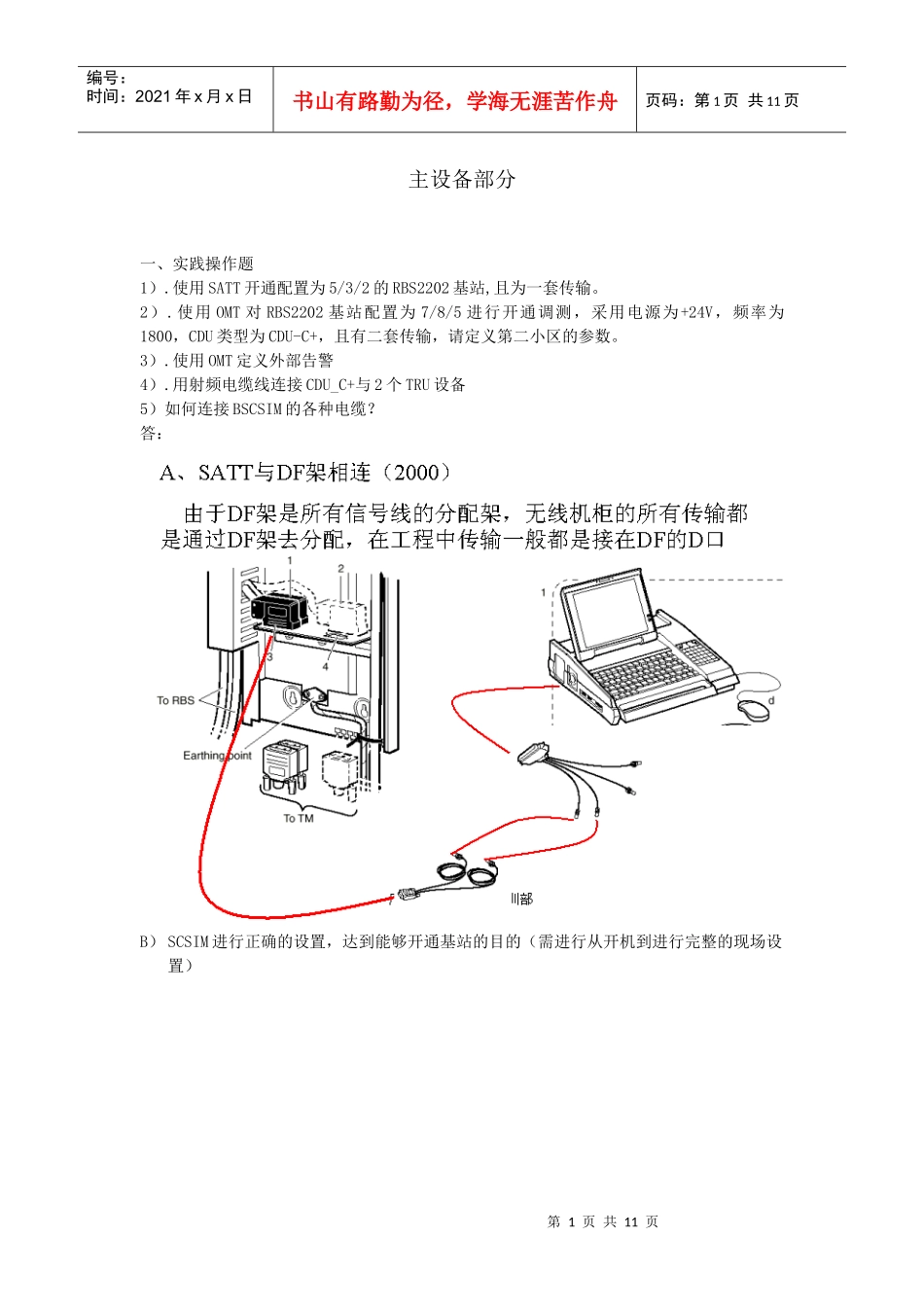

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页主设备部分一、实践操作题1）.使用SATT开通配置为5/3/2的RBS2202基站,且为一套传输。2）.使用OMT对RBS2202基站配置为7/8/5进行开通调测，采用电源为+24V，频率为1800，CDU类型为CDU-C+，且有二套传输，请定义第二小区的参数。3）.使用OMT定义外部告警4）.用射频电缆线连接CDU_C+与2个TRU设备5）如何连接BSCSIM的各种电缆？答：B）SCSIM进行正确的设置，达到能够开通基站的目的（需进行从开机到进行完整的现场设置）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二、简要说明开RBS2000基站时如何修改DXU中的IDB数据？答：修改DXU单元中的IDB数据需经下列几个步骤：（1）连接PC机至DXU的OMT接口并启动OMT软件。（2）在CONNET菜单中选择连接选项，把OMT与DXU连接并读出DXU的IDB数据。（3）显示IDB数据的配置版本，如果版本正确可不用进行第（5）步操作。（4）选择DISCONNET选项使OMT与DXU断开连接。（5）在文件菜单中选择CONFIIDB选项对IDB的配置版本进行选择。（6）在MODIFY选项中对要激活的TRU单元进行选择。（7）对PCM的标准、级联的方式和同步源进行选择。（8）对路外部告警ID、LEVEL、开闭路模式和显示的文本进行设置。（9）对DXU的TEI地址进行修改。（10）把DXU的模式置为LOCAL模式。（11）把OMT与DXU连接并把修改后的IDB安装进DXU单元，最后再把DXU置为REMOTE模式。三、使用OMT查找基站FAULTCODE？并依据FAULTCODE表定位故障？1）接PC机至DXU的OMT接口并启动OMT软件。2）具栏中点击“connect”图标3）工具栏中点击“ReadIDB”图标4）“SYSTEM”页中右键点击“RBS2000”框图5）选择“Mornitor”6）选择“OK”7）根据指示的FAULTCODE查找对应FAULTCODE表，确定机架的相关故障第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页四、依据给出已知条件，对各小区正确写入IDB数据（当前RBS2000配置是6/6/6，频率为900，电源为24+V，CDU为D型，共用两套传输。）五、如何检查基站的软件版本和查看其工作电压是否正常？并核对各小区的驻波比告警值是否正确？如果有误请重新设置正常。操作提示：可以使用OMT软件的“DISPLAYSOFTWAREVERSIONS”功能查看此基站运行软件的版本是否正确。在正常室温下，无线设备的推荐工作电压是27.7V~26.5V.利用OMT软件的“MonitorSetup”中“DCSystemVoltage”选项可查看其工作电压是否正常。正确的VSWRAlarmLimists值是：VSWRClass1：2.2，VSWRClass2：1.8，如果有误可以利用OMT进行更改。六、监考人员首先制造2A/33告警（通过扭松RXA或B的接线等方法），然后开始考试请问如何判断当前小区是否存在告警，如何判断和检查出是什么告警，告警内容是什么？并利用专业知识把问题解决。操作提示：检查DXU面版上是否有“BSFAULT”灯亮，如果有，可以用OMT软件的“MonitorSetup”选项查看故障码和故障描述，并进行处理。对于接收系统，要求采用分集接收的方式。可以用OMT软件的“MonitorSetup”中“Diversity”选项查看是否采用了分集接收。并检查TRU上的RXA或B口接线是否松拖。七、能在CELLA1架内，用OMT正确定外部告警参数，然后本地测试各项外部告警。操作提示：A)温度告警：机房温度告警上限值为28摄氏度。当机房温度超过28摄氏度时，触发温度告警，并将告警送至基站外部告警端口。B)湿度告警：机房湿度告警范围为15％~80％，高于80％或低于15％时触发湿度告警，并将告警送至基站外部告警端口。C)烟感告警：探头感应烟雾时延迟超过30秒后，触发烟雾告警，并将告警送至基站外部告警端口。D)水浸告警：在机房发生水淹时触动传感器，并将告警送至基站外部告警端口。测试时可用一块磁铁放在水浸传感器上方，等待数秒后即可出现告警。E)门禁告警：当打开机房大门数秒后，即可出现门禁告警。F)主电源告警：将市电输入开关断开，在珠江电源告警模块和DXU出现“ACabnormal”告警信息，然后将市电输入开关合上，告警信息消除。G)低电压告警：将系统电压调低于23.4V，在珠江电源告...
