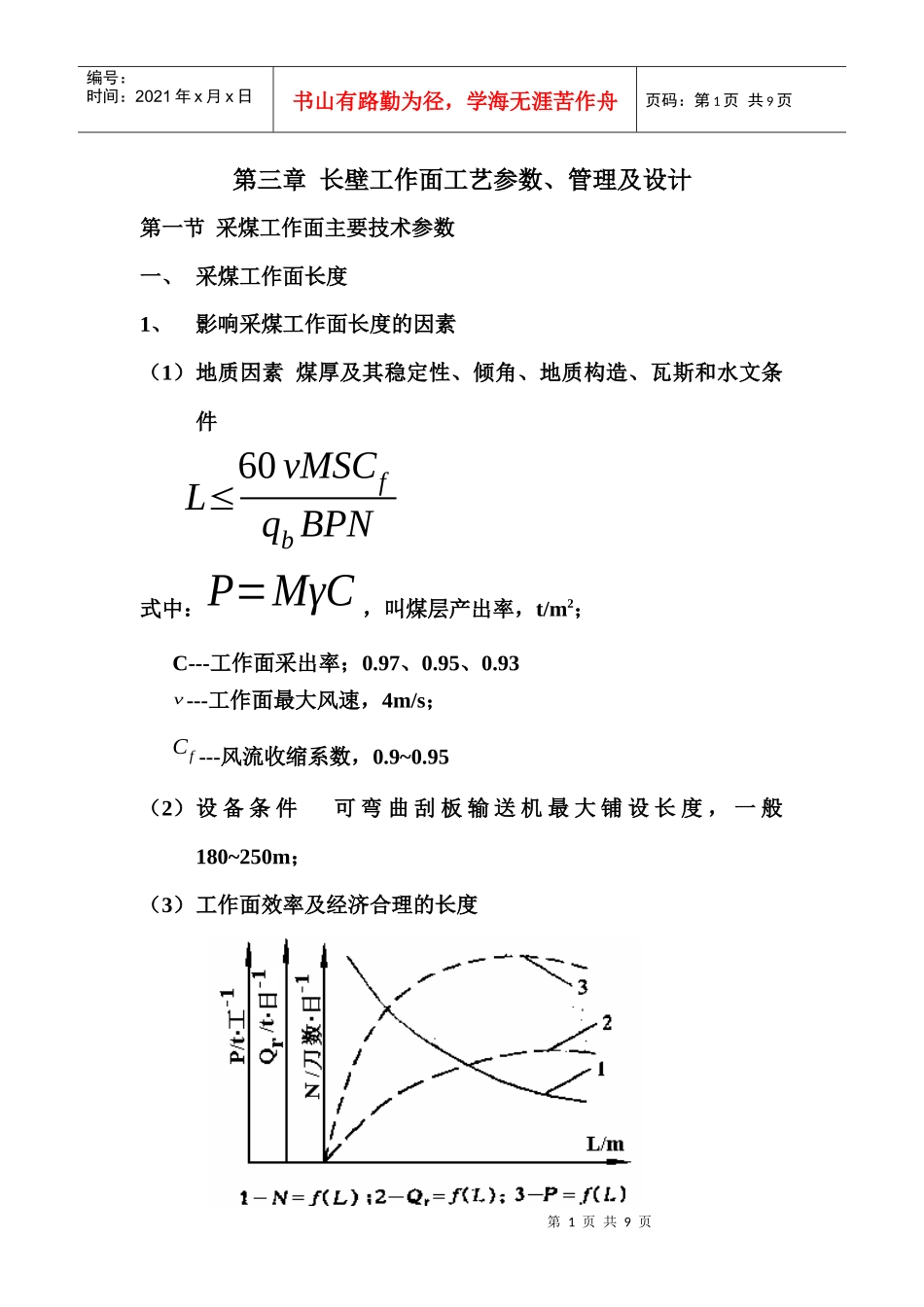

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页第三章长壁工作面工艺参数、管理及设计第一节采煤工作面主要技术参数一、采煤工作面长度1、影响采煤工作面长度的因素（1）地质因素煤厚及其稳定性、倾角、地质构造、瓦斯和水文条件L≤60vMSCfqbBPN式中：P=MγC，叫煤层产出率，t/m2；C---工作面采出率；0.97、0.95、0.93v---工作面最大风速，4m/s；Cf---风流收缩系数，0.9~0.95（2）设备条件可弯曲刮板输送机最大铺设长度，一般180~250m；（3）工作面效率及经济合理的长度第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页从理论上讲，按经济因素一定可求得最优的工作面长度，使得产量或效率最大。就目前的工作面长度进一步增大工作面长度经济上是有利的。（4）阶段斜长在不受地质构造等因素影响时，尽量将阶段划分为整数个区段区段斜长=工作面长+区段煤柱宽度+上下顺槽的宽度（5）安全因素第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2、长壁采煤工作面长度二、采煤工作面连续推进长度影响因素：1、地质构造；2、采煤设备大修时间；3、区段平巷运输方式及设备；4、区段平巷掘进通风；5、供电方法及设备一般综采不小于1000m，普采600~800m，炮采400~800m第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页三、采煤机截深四、机采工作面开机率（40~55%，最高70%）K=t1+t2+t3T五、采煤工作面生产能力1、炮采Qr=NLMBγC第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2、机采单向割煤Tc=(L−l)(1vc+1vk)+t3双向割煤Tc=(L−l)(1vc)+t3进刀数N=60(24−t3−t2)KTcQr=NLMBγC六、采煤工作面采出率C=工作面实际采出煤量工作面实际储量×100%厚煤层93%，中厚煤层95%，薄煤层93%第二节采煤工作面循环作业一、循环作业方式1、循环方式循环：循环进度：循环方式：正规循环：2、作业形式第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页3、炮采和普查的循环作业4、综采循环作业二、工序安排三、劳动组织1、工种分类专业工种、综合各种2、劳动组织形式分段作业、追机专业、分段追机作业四、正规循环作业图表1、循环作业图2、劳动组织表3、技术经济指标表4、设备配备表第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共9页红庙第9页共9页第8页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共9页晓明矿石圪台
