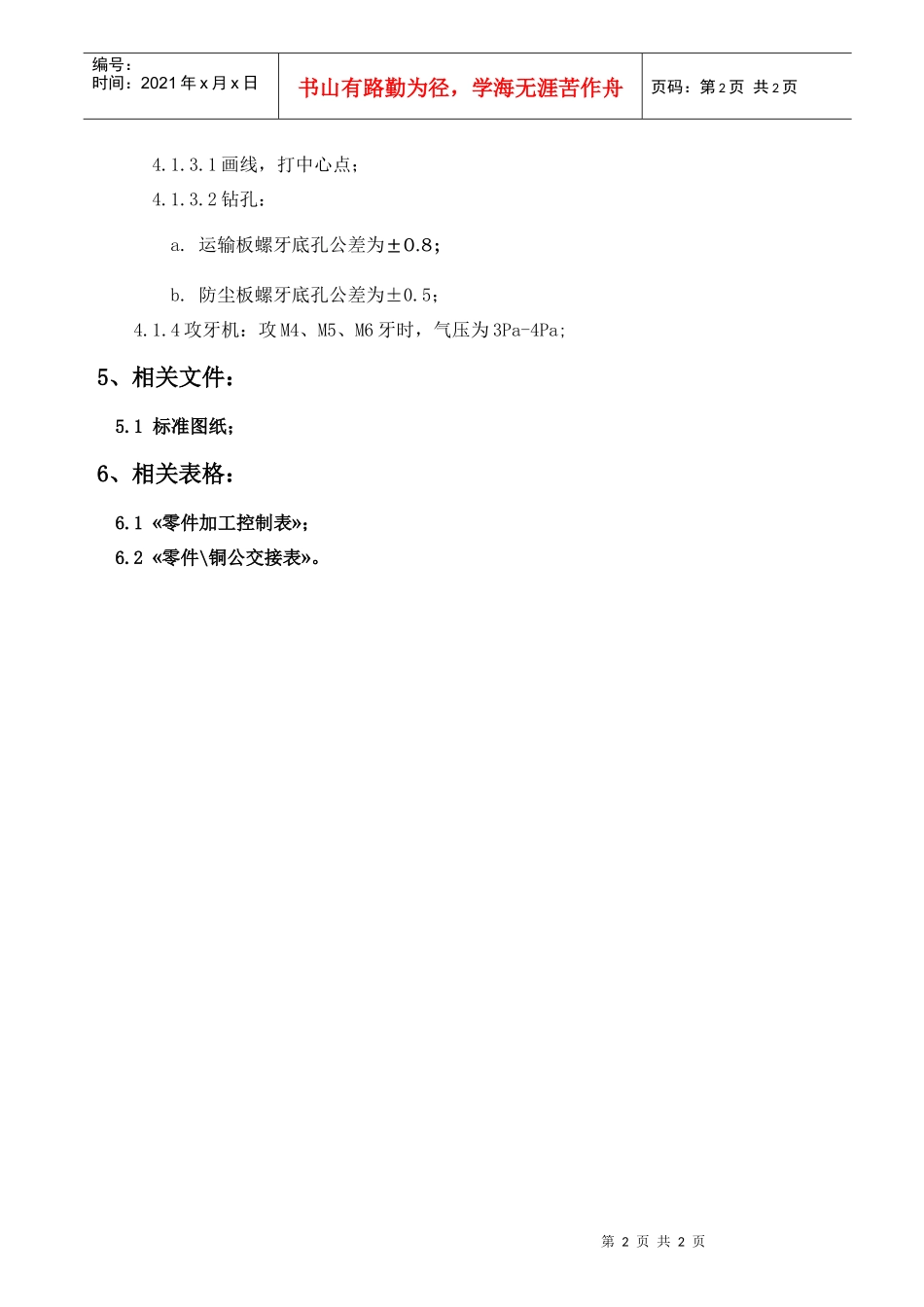

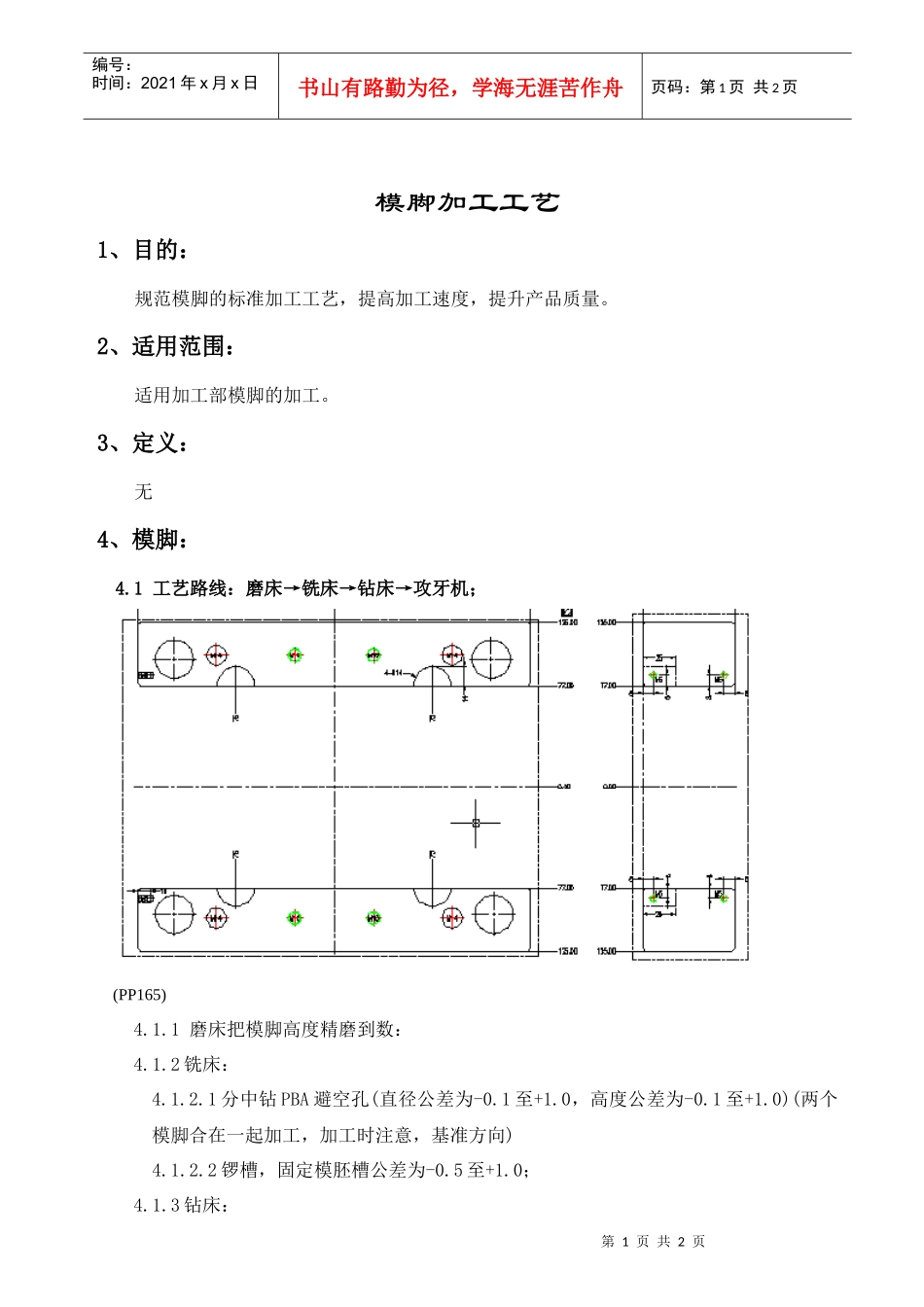

第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共2页模脚加工工艺1、目的:规范模脚的标准加工工艺,提高加工速度,提升产品质量。2、适用范围:适用加工部模脚的加工。3、定义:无4、模脚:4.1工艺路线:磨床→铣床→钻床→攻牙机;(PP165)4.1.1磨床把模脚高度精磨到数:4.1.2铣床:4.1.2.1分中钻PBA避空孔(直径公差为-0.1至+1.0,高度公差为-0.1至+1.0)(两个模脚合在一起加工,加工时注意,基准方向)4.1.2.2锣槽,固定模胚槽公差为-0.5至+1.0;4.1.3钻床:第2页共2页第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共2页4.1.3.1画线,打中心点;4.1.3.2钻孔:a.运输板螺牙底孔公差为±0.8;b.防尘板螺牙底孔公差为±0.5;4.1.4攻牙机:攻M4、M5、M6牙时,气压为3Pa-4Pa;5、相关文件:5.1标准图纸;6、相关表格:6.1«零件加工控制表»;6.2«零件\铜公交接表»。
