钢筋闪光对焊工艺VIP免费

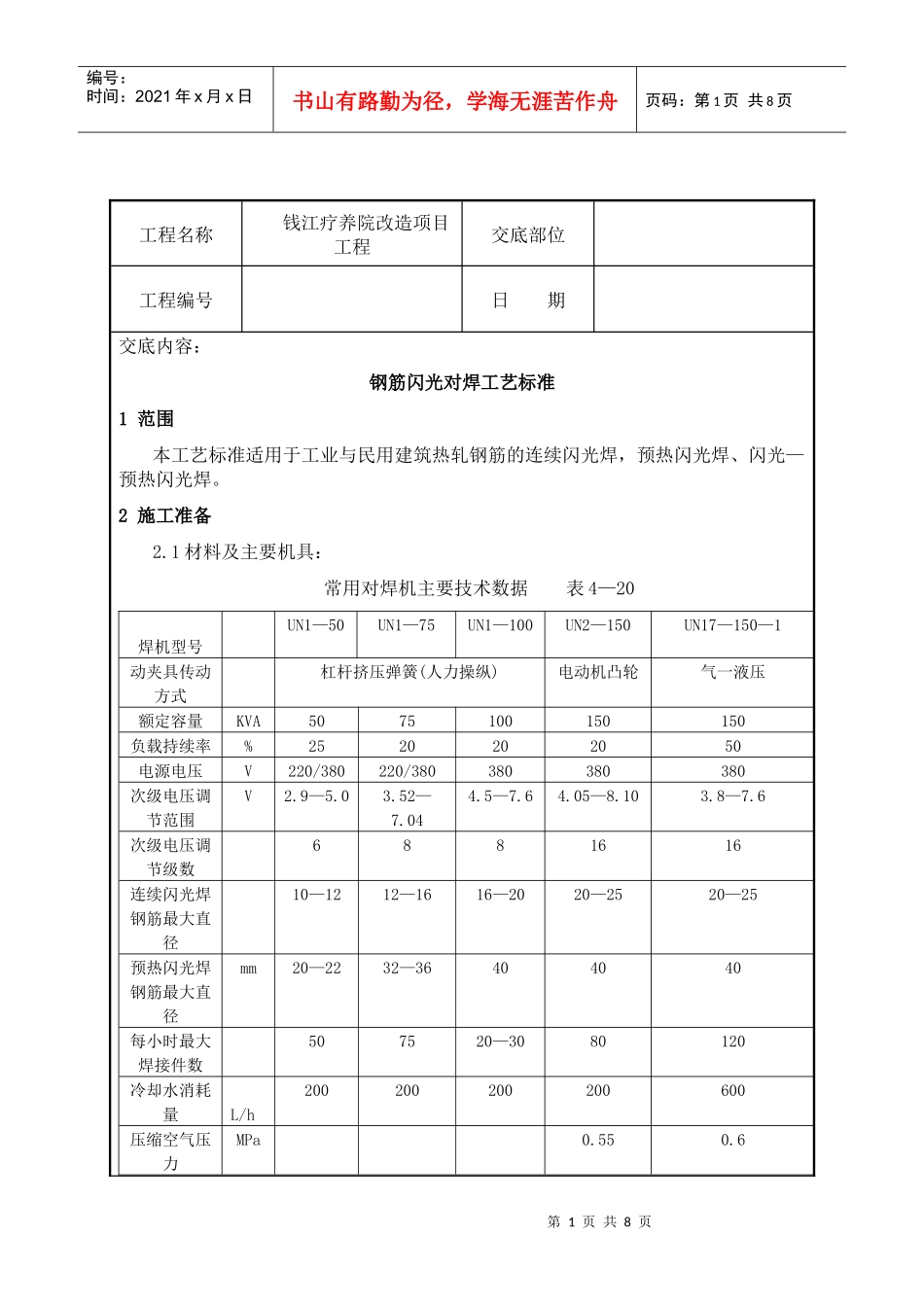

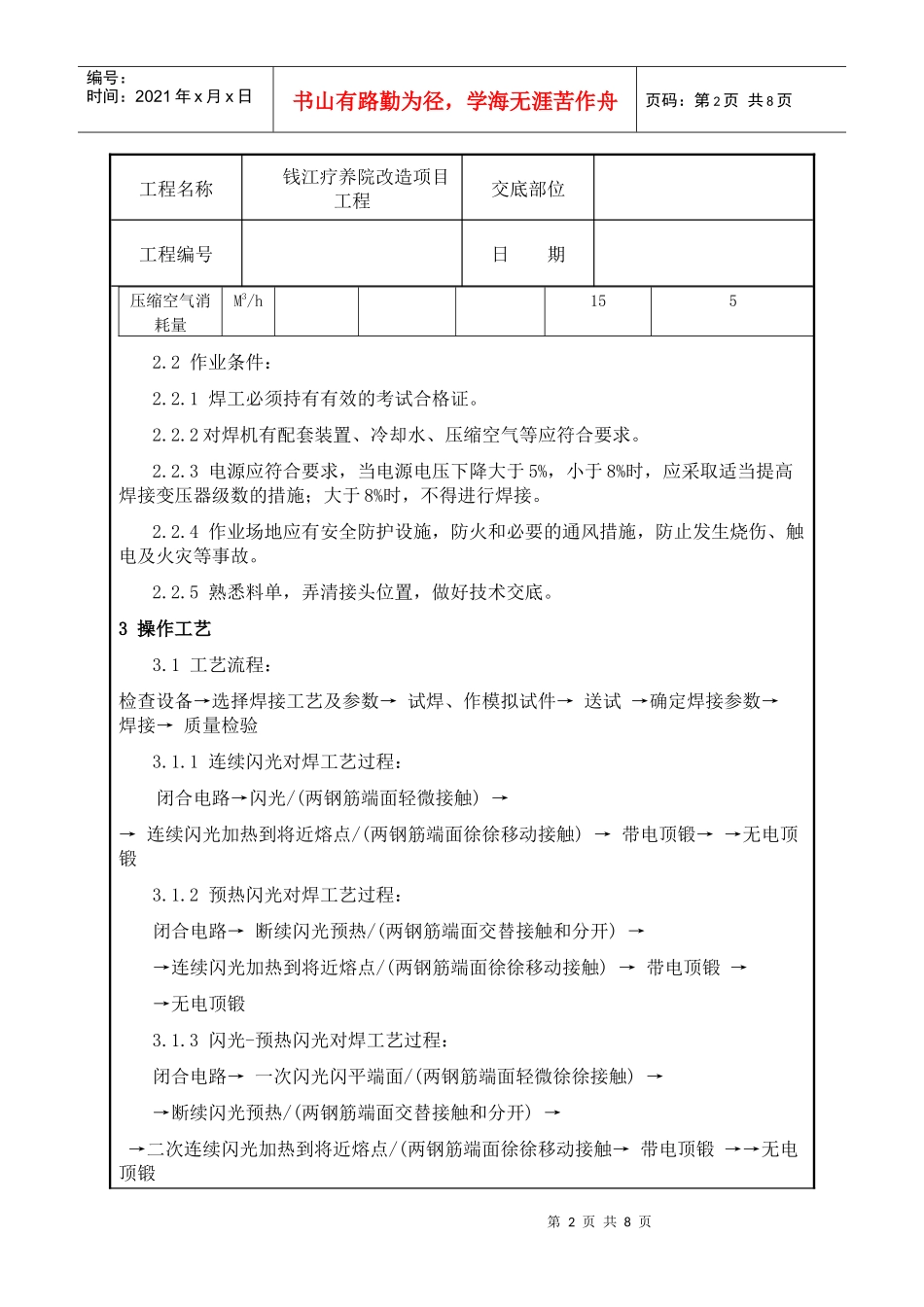

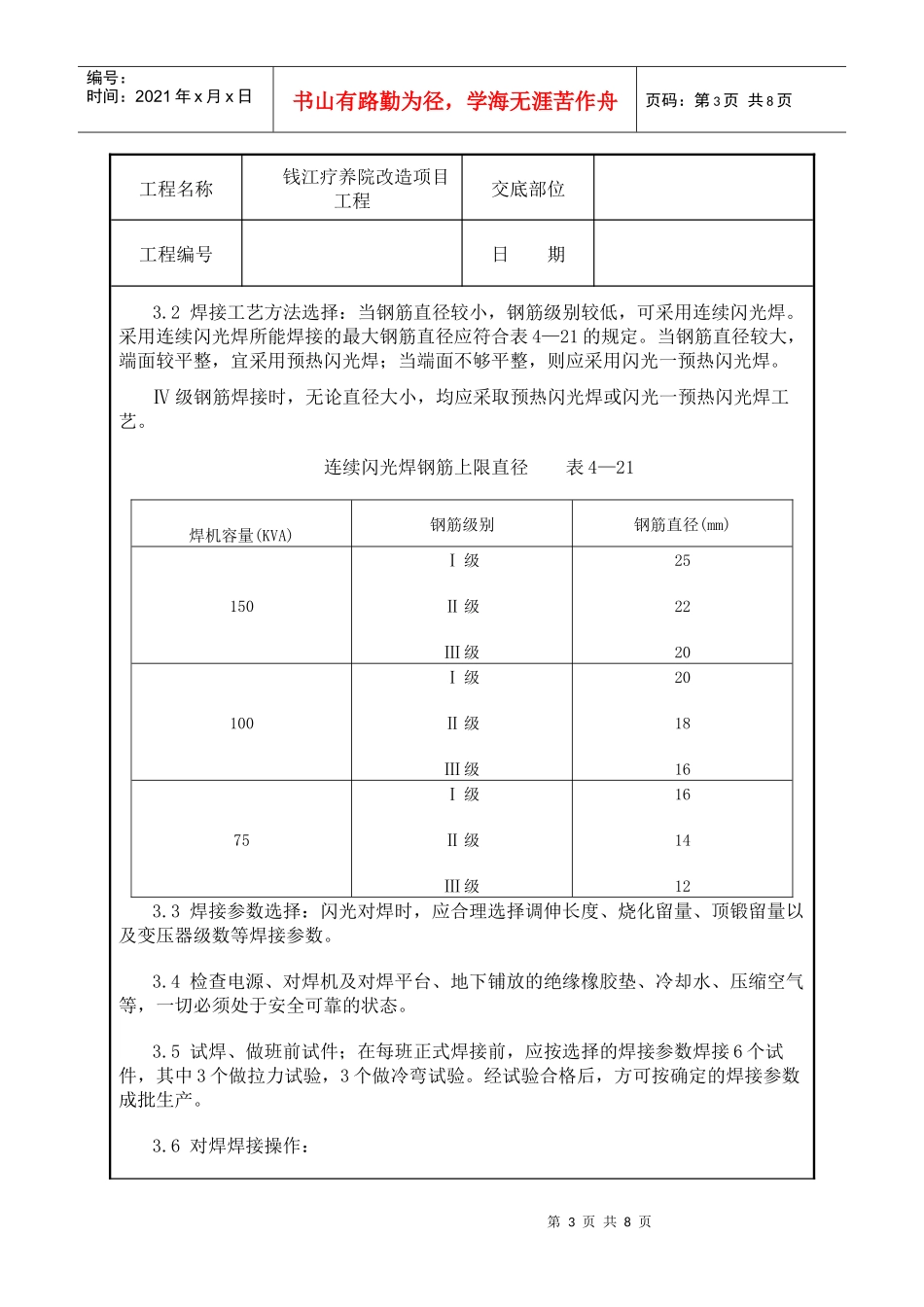

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页工程名称钱江疗养院改造项目工程交底部位工程编号日期交底内容：钢筋闪光对焊工艺标准1范围本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊，预热闪光焊、闪光—预热闪光焊。2施工准备2.1材料及主要机具：常用对焊机主要技术数据表4—20焊机型号UN1—50UN1—75UN1—100UN2—150UN17—150—1动夹具传动方式杠杆挤压弹簧(人力操纵)电动机凸轮气一液压额定容量KVA5075100150150负载持续率%2520202050电源电压V220/380220/380380380380次级电压调节范围V2.9—5.03.52—7.044.5—7.64.05—8.103.8—7.6次级电压调节级数6881616连续闪光焊钢筋最大直径10—1212—1616—2020—2520—25预热闪光焊钢筋最大直径mm20—2232—36404040每小时最大焊接件数507520—3080120冷却水消耗量L/h200200200200600压缩空气压力MPa0.550.6第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页工程名称钱江疗养院改造项目工程交底部位工程编号日期压缩空气消耗量M3/h1552.2作业条件：2.2.1焊工必须持有有效的考试合格证。2.2.2对焊机有配套装置、冷却水、压缩空气等应符合要求。2.2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。2.2.4作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。2.2.5熟悉料单，弄清接头位置，做好技术交底。3操作工艺3.1工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验3.1.1连续闪光对焊工艺过程：闭合电路→闪光/(两钢筋端面轻微接触)→→连续闪光加热到将近熔点/(两钢筋端面徐徐移动接触)→带电顶锻→→无电顶锻3.1.2预热闪光对焊工艺过程：闭合电路→断续闪光预热/(两钢筋端面交替接触和分开)→→连续闪光加热到将近熔点/(两钢筋端面徐徐移动接触)→带电顶锻→→无电顶锻3.1.3闪光-预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面/(两钢筋端面轻微徐徐接触)→→断续闪光预热/(两钢筋端面交替接触和分开)→→二次连续闪光加热到将近熔点/(两钢筋端面徐徐移动接触→带电顶锻→→无电顶锻第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页工程名称钱江疗养院改造项目工程交底部位工程编号日期3.2焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。采用连续闪光焊所能焊接的最大钢筋直径应符合表4—21的规定。当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。Ⅳ级钢筋焊接时，无论直径大小，均应采取预热闪光焊或闪光一预热闪光焊工艺。连续闪光焊钢筋上限直径表4—21焊机容量(KVA)钢筋级别钢筋直径(mm)150Ⅰ级Ⅱ级Ⅲ级252220100Ⅰ级Ⅱ级Ⅲ级20181675Ⅰ级Ⅱ级Ⅲ级1614123.3焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。3.4检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。3.5试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。经试验合格后，方可按确定的焊接参数成批生产。3.6对焊焊接操作：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页工程名称钱江疗养院改造项目工程交底部位工程编号日期3.6.1连续闪光焊：通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。3.6.2预热闪光焊：通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。当预热过程完成，应立即转入连续闪光和顶锻。3.6.3闪光一顶热闪光焊：通电后，应首先进行闪...
