高速公路施工工艺流程图(全)VIP免费

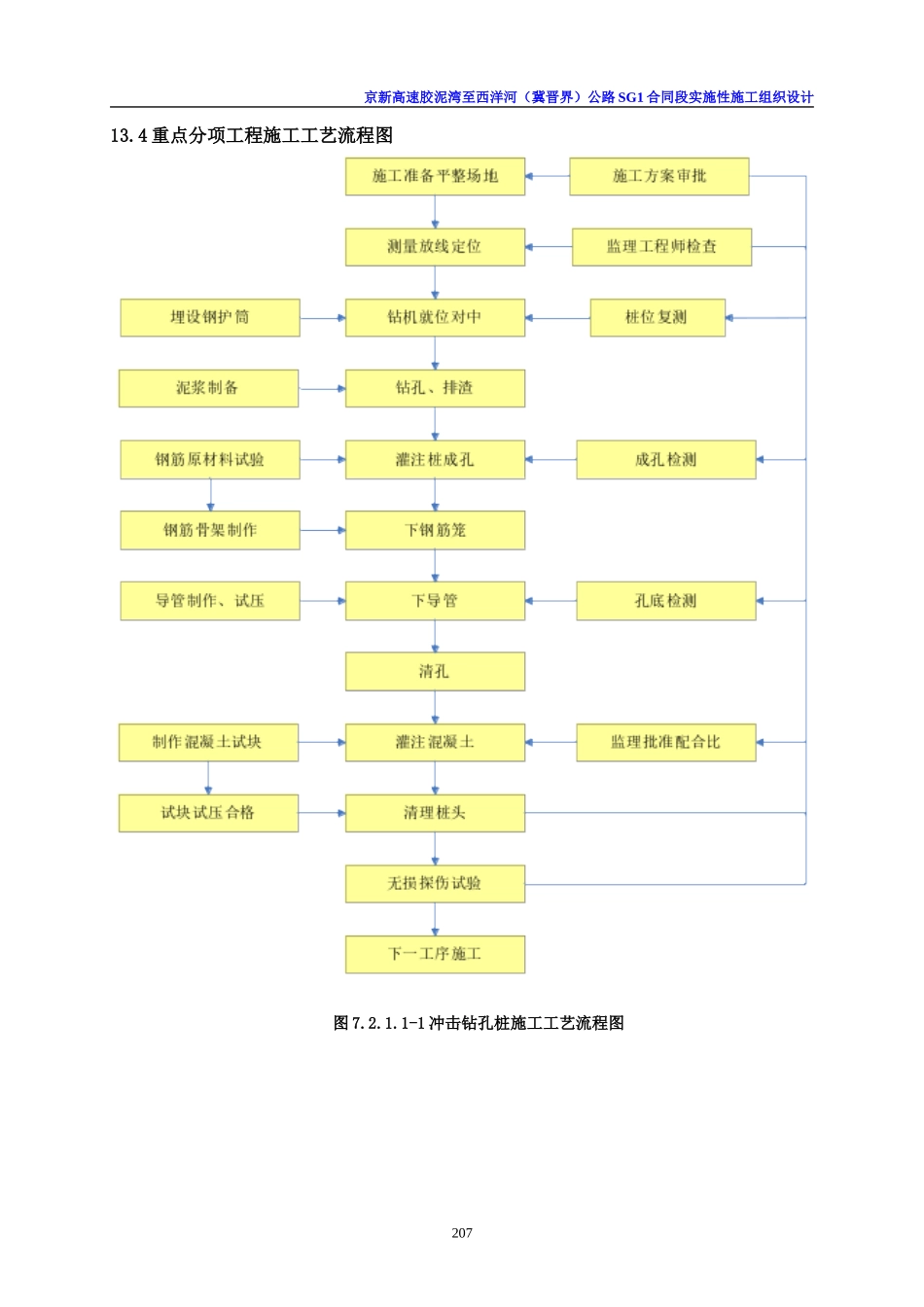

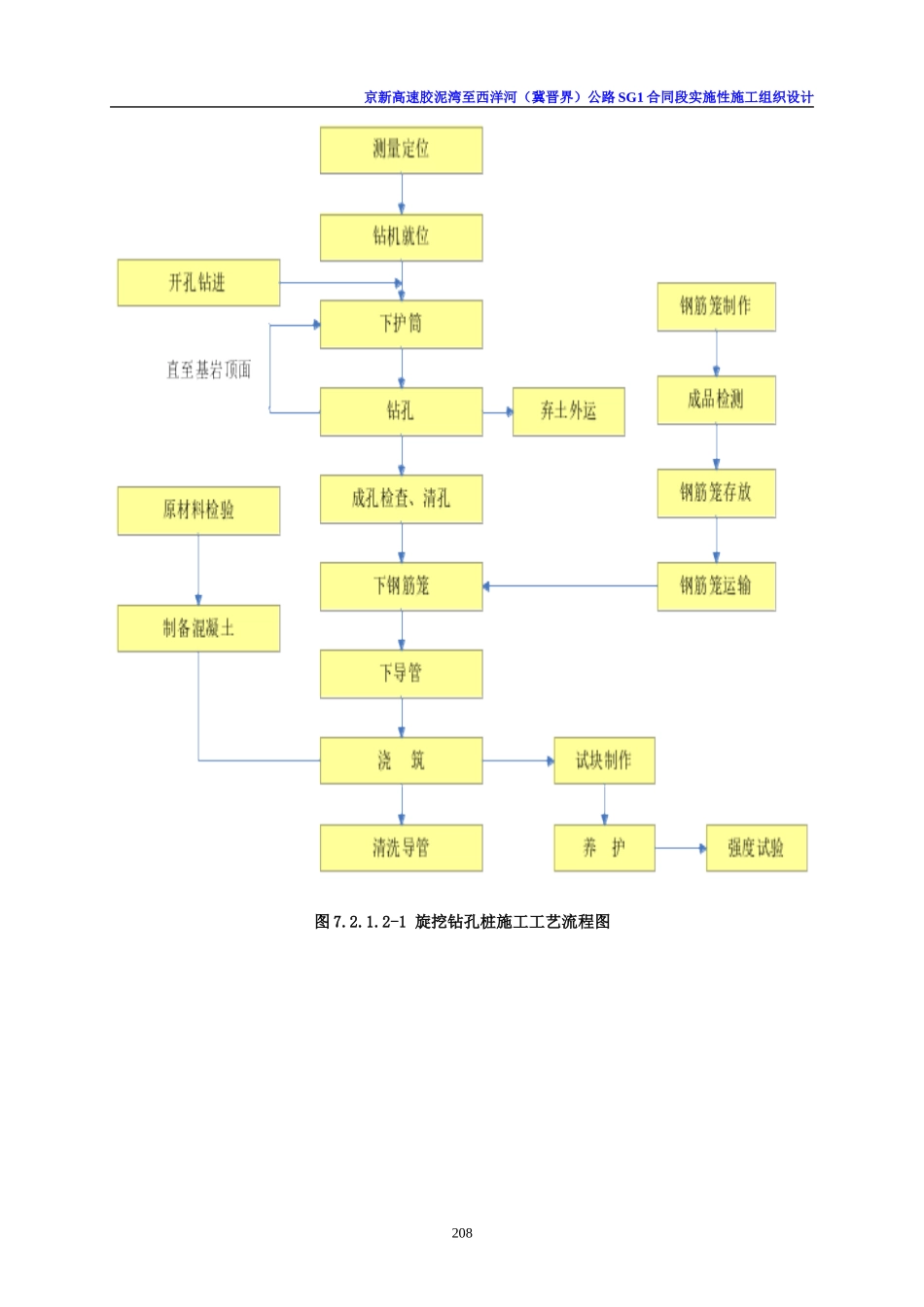

京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计13.4重点分项工程施工工艺流程图图7.2.1.1-1冲击钻孔桩施工工艺流程图207京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.2.1.2-1旋挖钻孔桩施工工艺流程图208京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.2.1.3-1人工挖孔桩施工工艺流程图209京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.2.2-1基础和台身施工工艺流程图210京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.2.3.1-1预应力T梁施工工艺流程图211京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.2.3.3-1预应力箱梁施工工艺流程图212京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.2.4.1-1现浇箱梁施工工艺流程图213京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.1-1洞口与明洞工程的施工工艺流程图214京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.3-2超前小导管注浆施工工艺流程图215京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.3-4-4超前锚杆施工工艺流程图216京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.3-5钢架安装工艺流程图217京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.3-6湿喷混凝土施工工艺流程图218京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.4-1防水板铺挂施工工艺流程图219京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.5-1二次衬砌施工工艺流程图220京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.3.1.15-1隧道监控量测施工工艺流程图221京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.7-1路基土方填筑施工工艺流程图222京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.8-1填石路基施工工艺流程图223京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.9-1强夯施工工艺流程图224京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.16-1路堤、路堑衬砌拱植草防护施工工艺流程图225京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.16-2矩形、空心六棱预制块防护施工工艺流程图226京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.16-3路堤挡土墙施工工艺流程图227京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.1.16-4锚杆框架梁植草护坡施工工艺流程图228京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.2.1-1管涵施工工艺流程图229京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.2.1-2拱涵施工工艺流程图230京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.4.2.1-3板涵施工工艺流程图231京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.5.3.1-1底基层、基层施工工艺流程图232京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.5.3.3-1透层、粘层施工工艺流程图233京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.5.3.3-2沥青混凝土面层施工工艺流程图234京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.7.1.1-1交通标志施工工艺流程图图7.7.1.2-1交通标线施工工艺流程图235京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.7.1.3-1波形梁钢护栏施工工艺流程图236京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计图7.7.1.4-1隔离栅施工工艺流程图237京新高速胶泥湾至西洋河（冀晋界）公路SG1合同段实施性施工组织设计13.5组织机构图238第239页共37页编号：时间：2021年x月x日...
