溜板工艺极其挂架式双引导镗床夹具VIP免费

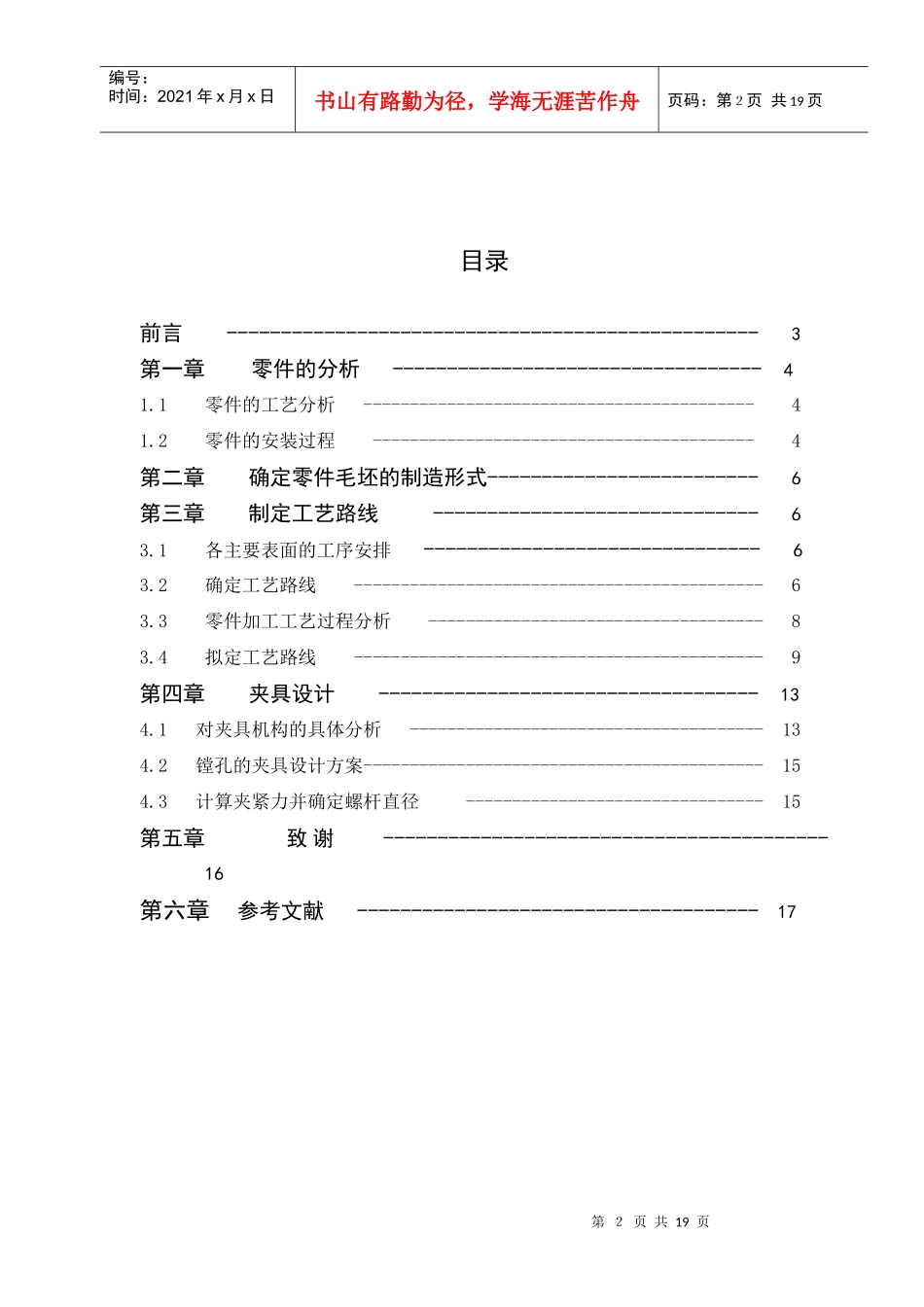

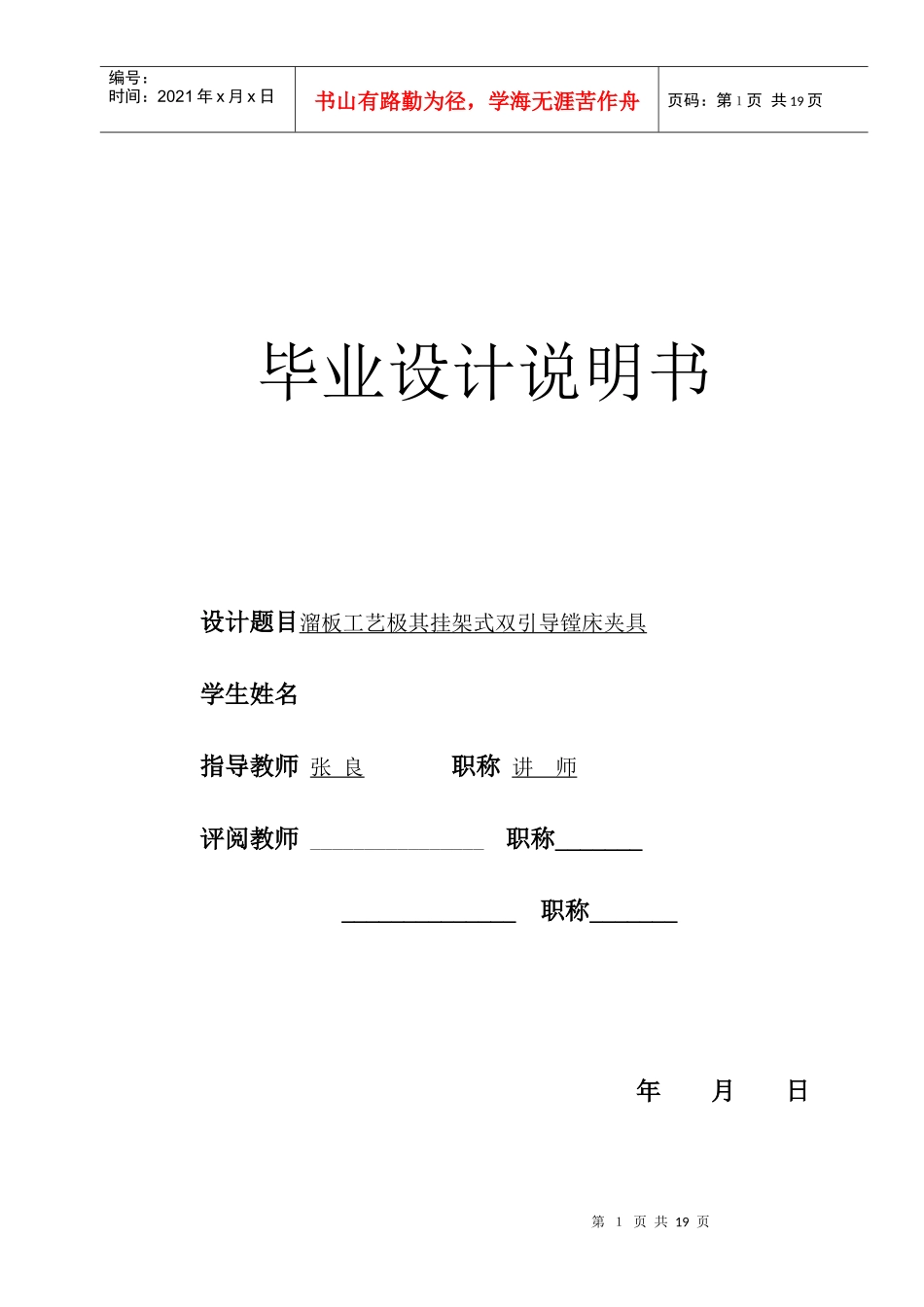

第１页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共19页毕业设计说明书设计题目溜板工艺极其挂架式双引导镗床夹具学生姓名指导教师张良职称讲师评阅教师________________职称_____________________职称_______年月日第２页共19页第１页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共19页目录前言-------------------------------------------------3第一章零件的分析----------------------------------41.1零件的工艺分析------------------------------------------41.2零件的安装过程-----------------------------------------4第二章确定零件毛坯的制造形式-------------------------6第三章制定工艺路线------------------------------63.1各主要表面的工序安排-------------------------------63.2确定工艺路线--------------------------------------------63.3零件加工工艺过程分析------------------------------------83.4拟定工艺路线--------------------------------------------9第四章夹具设计-----------------------------------134.1对夹具机构的具体分析--------------------------------------134.2镗孔的夹具设计方案-------------------------------------------154.3计算夹紧力并确定螺杆直径--------------------------------15第五章致谢-----------------------------------------16第六章参考文献-------------------------------------17第３页共19页第２页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共19页前言毕业设计是在完成了制造工艺学(含机床夹具设计)和大部分专业课,并进行了生产实习的基础上进行的一个重要环节.这次设计使我能够综合的运用机械制造工艺学中的基本理论,并结合生产实习中学道的实践理论知识,独立地分析和解决工艺问题,初步具备了设一个中等复杂程序的工艺规程能力和运用夹具设计的基本原理和方法.拟订夹具设计方案,完成夹具结构设计的能力,也是熟悉和运用有关手册,图表等技术资料及编写技术文件等技能的一次全面实践的机会,为今后从事的工作打下良好的基础由于我能力所限,经验不足,设计中还有许多不足之处,敬请各位老师多多指教.第４页共19页第３页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共19页第一章零件的分析1.1零件的工艺分析由图可知，零件的材料为HT20-40，该材料总的来说比具有同类型基体的灰口铸铁或可锻铸铁具有更高的机械性能，特别是球墨铸铁的拉伸屈服极限是较高的，这是其宝贵的性能，球墨铸铁也具有灰口铸铁的许多优点，（如铸造性好、减磨性好、切削加工性好，缺口敏感性……等）并且某些性能优于灰口铸铁或锻钢。如疲劳强度比灰口铸铁大0.5-1倍以上，而与中碳钢相近，耐磨性比灰口铸铁好，而大大优于表面淬火钢。在经济方面则比钢显著优越。此外，球墨铸铁还比普通灰口铸铁有较好的热处理工艺性，钢的各种热处理到达都能适用于球墨铸铁，并能获得显著效果。该零件的主要加工为：溜板上的孔45H9、φ42H9、φ56mm、φ70mm和台阶第５页共19页第４页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共19页面。1.2零件的安装过程先将工件下平面A置于镗床工作台上，再将镗模放在工件H面上，挪正相对位置后，将两定位销4分别插入工件两定位孔φ62H7中。拧紧四个螺钉9，使镗模固定于工件上，此时必须检查两定位销4在孔φ62H7和φ62H7的槽中能否轻轻转动，如果任何一定位销不能转动，说明工件安装时移位，必须重新调整。工件安装后，需找正镗模支架上的校正面G，使其与镗床主轴平行，再用压板将工件固定在回转工作台上。由于工件同轴上的四孔间距较大，为缩短镗杆长度，采用调头镗铰的方式加工。1、孔的加工溜板大小有空的加工是溜板加工中的关键工序，尤其是大头孔的加工是溜板个部位加工中要求最高的部位，直接影响溜板成品的质量，一般先加工小头孔，后加工大头孔，合装后再同时精加工大、小孔，小头孔小，锻坯上不锻出预孔，所以小头孔首道工序为钻...
