模板高架支撑架体系施工方案及其计算书VIP免费

模板高架支撑架体系施工方案及其计算书_第1页
1/7

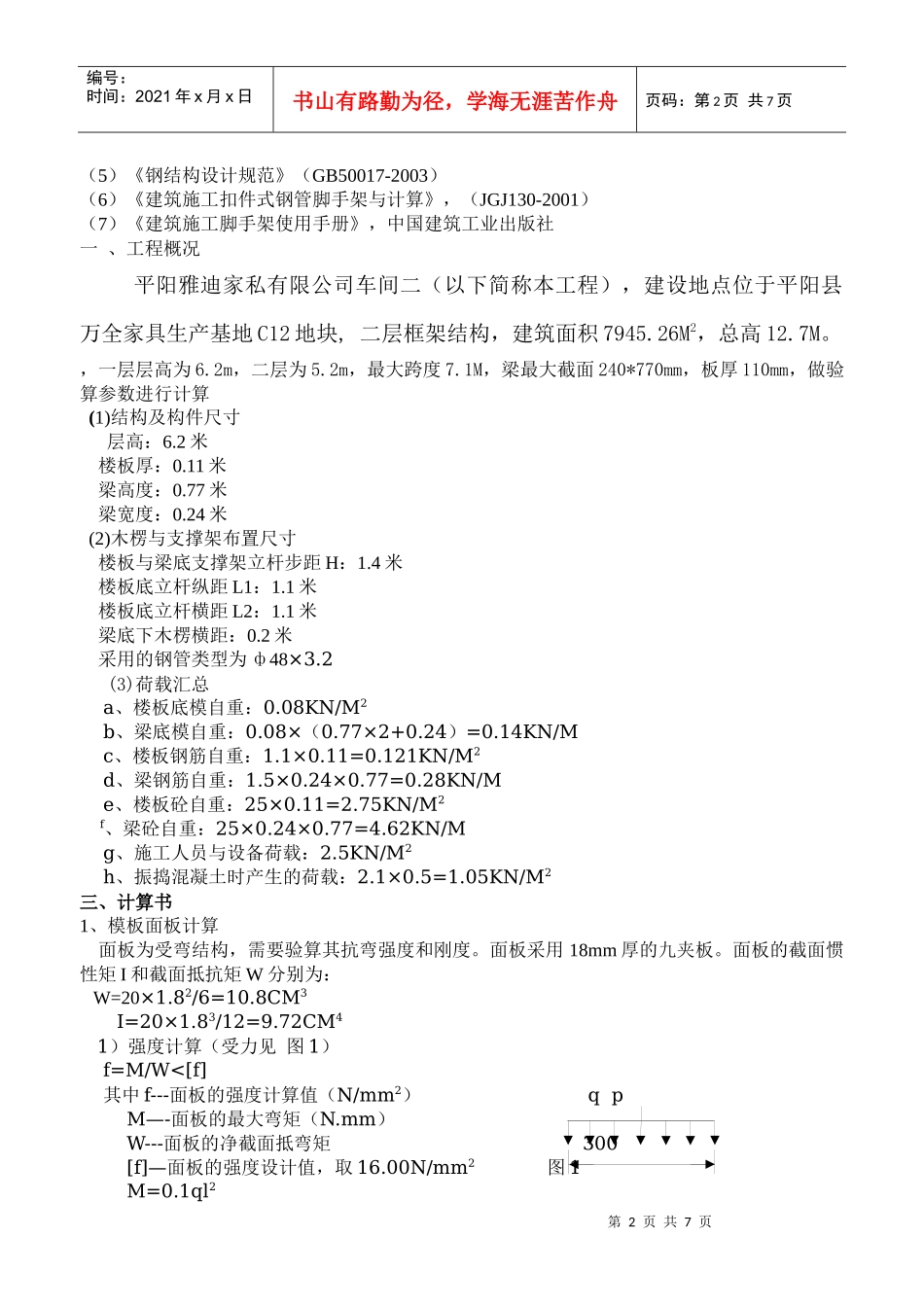

模板高架支撑架体系施工方案及其计算书_第2页
2/7

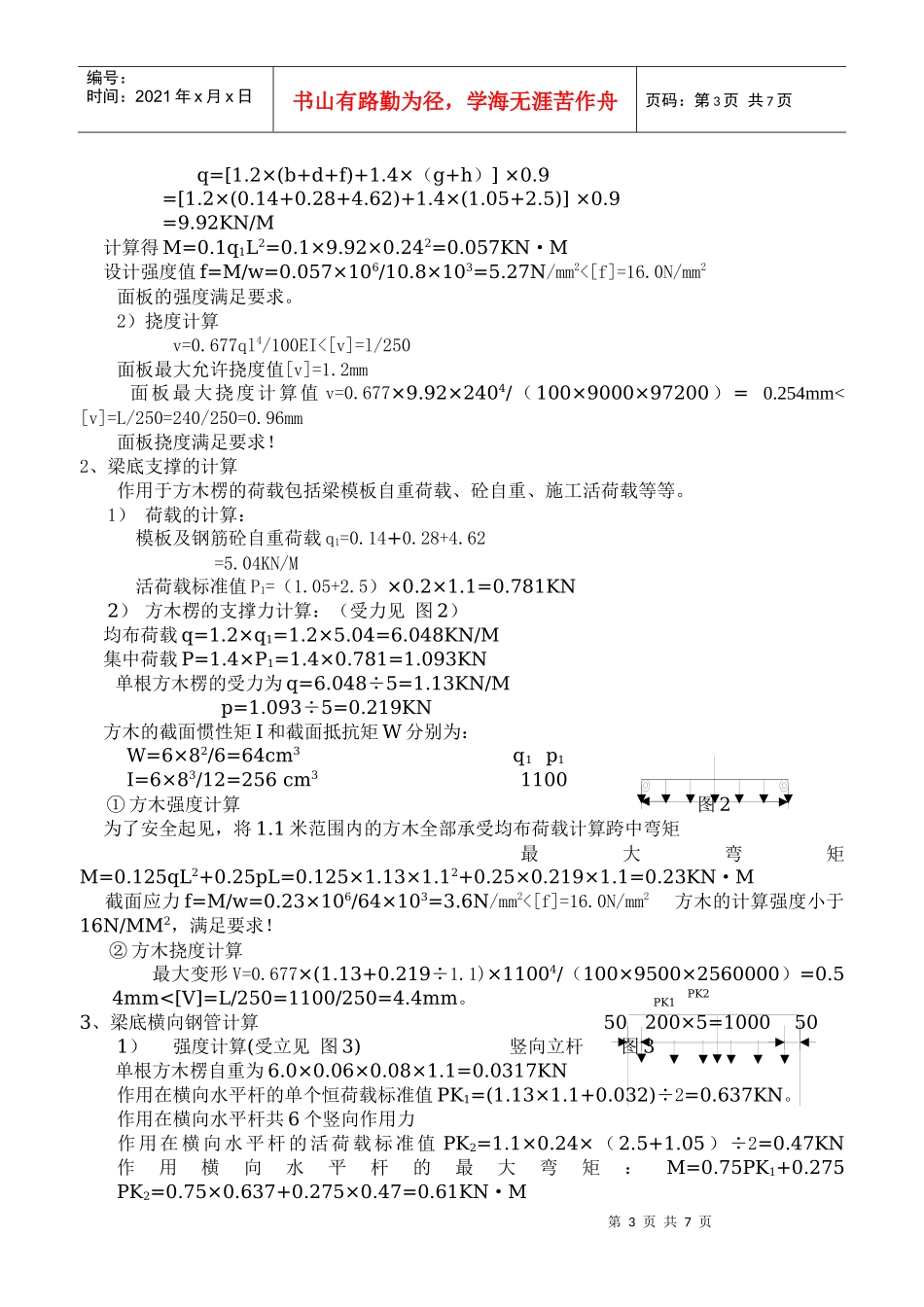

模板高架支撑架体系施工方案及其计算书_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页更多资料请访问.(.....)更多企业学院:...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml模板高架支撑架体系施工方案及计算书本工程设计计算依据:(1)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)(2)《建筑结构荷载规范》(GB50009-2001)(3)《建筑结构工程施工及验收规范》(GB50204)(4)《建筑施工安全检查标准》(JGJ59-99)第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页(5)《钢结构设计规范》(GB50017-2003)(6)《建筑施工扣件式钢管脚手架与计算》,(JGJ130-2001)(7)《建筑施工脚手架使用手册》,中国建筑工业出版社一、工程概况平阳雅迪家私有限公司车间二(以下简称本工程),建设地点位于平阳县万全家具生产基地C12地块,二层框架结构,建筑面积7945.26M2,总高12.7M。,一层层高为6.2m,二层为5.2m,最大跨度7.1M,梁最大截面240*770mm,板厚110mm,做验算参数进行计算(1)结构及构件尺寸层高:6.2米楼板厚:0.11米梁高度:0.77米梁宽度:0.24米(2)木楞与支撑架布置尺寸楼板与梁底支撑架立杆步距H:1.4米楼板底立杆纵距L1:1.1米楼板底立杆横距L2:1.1米梁底下木楞横距:0.2米采用的钢管类型为ф48×3.2(3)荷载汇总a、楼板底模自重:0.08KN/M2b、梁底模自重:0.08×(0.77×2+0.24)=0.14KN/Mc、楼板钢筋自重:1.1×0.11=0.121KN/M2d、梁钢筋自重:1.5×0.24×0.77=0.28KN/Me、楼板砼自重:25×0.11=2.75KN/M2f、梁砼自重:25×0.24×0.77=4.62KN/Mg、施工人员与设备荷载:2.5KN/M2h、振捣混凝土时产生的荷载:2.1×0.5=1.05KN/M2三、计算书1、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。面板采用18mm厚的九夹板。面板的截面惯性矩I和截面抵抗矩W分别为:W=20×1.82/6=10.8CM3I=20×1.83/12=9.72CM41)强度计算(受力见图1)f=M/W<[f]其中f---面板的强度计算值(N/mm2)qpM—-面板的最大弯矩(N.mm)W---面板的净截面抵弯矩300[f]—面板的强度设计值,取16.00N/mm2图1M=0.1ql2第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页q=[1.2×(b+d+f)+1.4×(g+h)]×0.9=[1.2×(0.14+0.28+4.62)+1.4×(1.05+2.5)]×0.9=9.92KN/M计算得M=0.1q1L2=0.1×9.92×0.242=0.057KN·M设计强度值f=M/w=0.057×106/10.8×103=5.27N/mm2<[f]=16.0N/mm2面板的强度满足要求。2)挠度计算v=0.677ql4/100EI<[v]=l/250面板最大允许挠度值[v]=1.2mm面板最大挠度计算值v=0.677×9.92×2404/(100×9000×97200)=0.254mm<[v]=L/250=240/250=0.96mm面板挠度满足要求!2、梁底支撑的计算作用于方木楞的荷载包括梁模板自重荷载、砼自重、施工活荷载等等。1)荷载的计算:模板及钢筋砼自重荷载q1=0.14+0.28+4.62=5.04KN/M活荷载标准值P1=(1.05+2.5)×0.2×1.1=0.781KN2)方木楞的支撑力计算:(受力见图2)均布荷载q=1.2×q1=1.2×5.04=6.048KN/M集中荷载P=1.4×P1=1.4×0.781=1.093KN单根方木楞的受力为q=6.048÷5=1.13KN/Mp=1.093÷5=0.219KN方木的截面惯性矩I和截面抵抗矩W分别为:W=6×82/6=64cm3q1p1I=6×83/12=256cm31100①方木强度计算图2为了安全起见,将1.1米范围内的方木全部承受均布荷载计算跨中弯矩最大弯矩M=0.125qL2+0.25pL=0.125...
