G312合六叶公路桥梁设计交底报告VIP免费

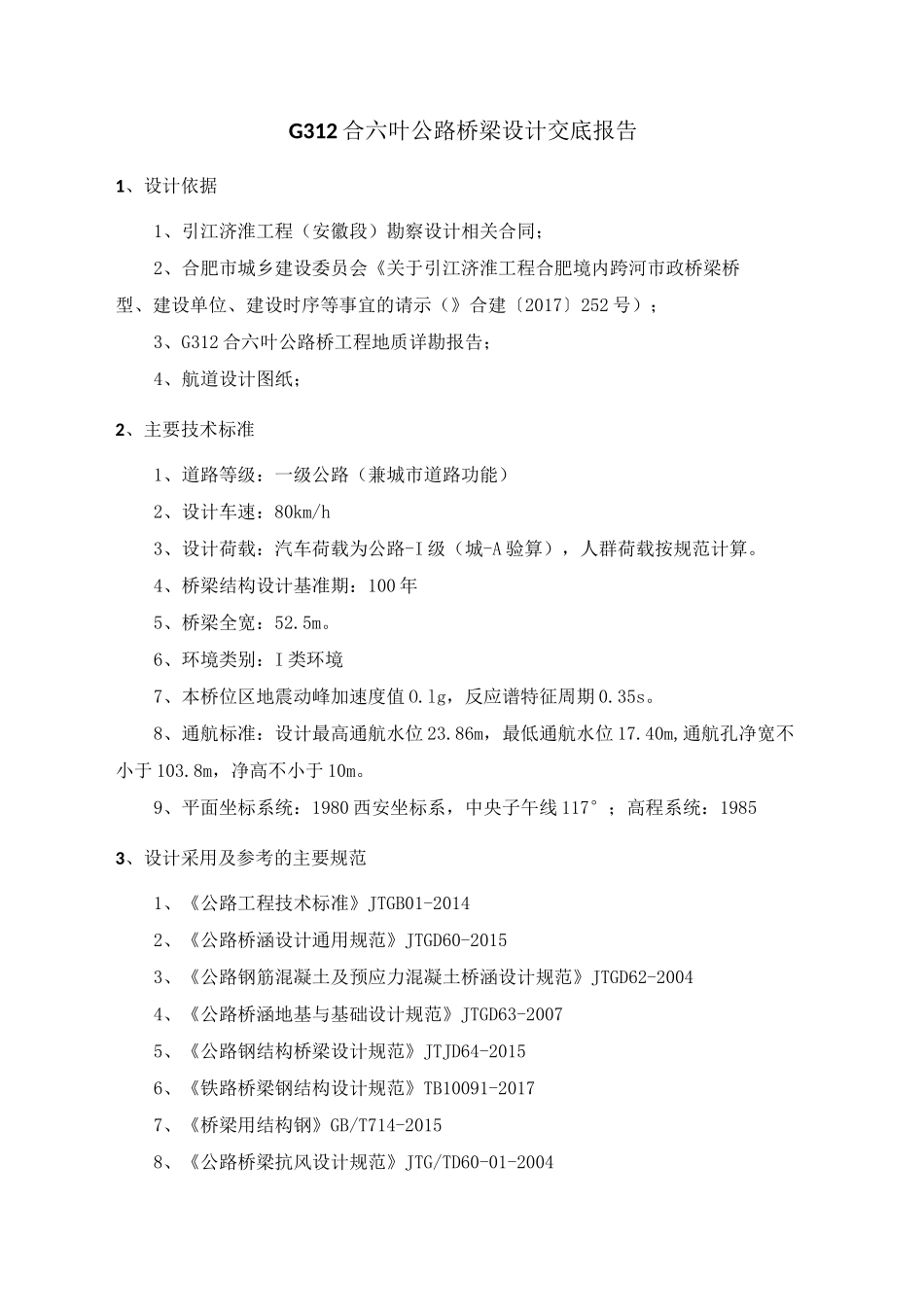

G312合六叶公路桥梁设计交底报告_第1页
1/12

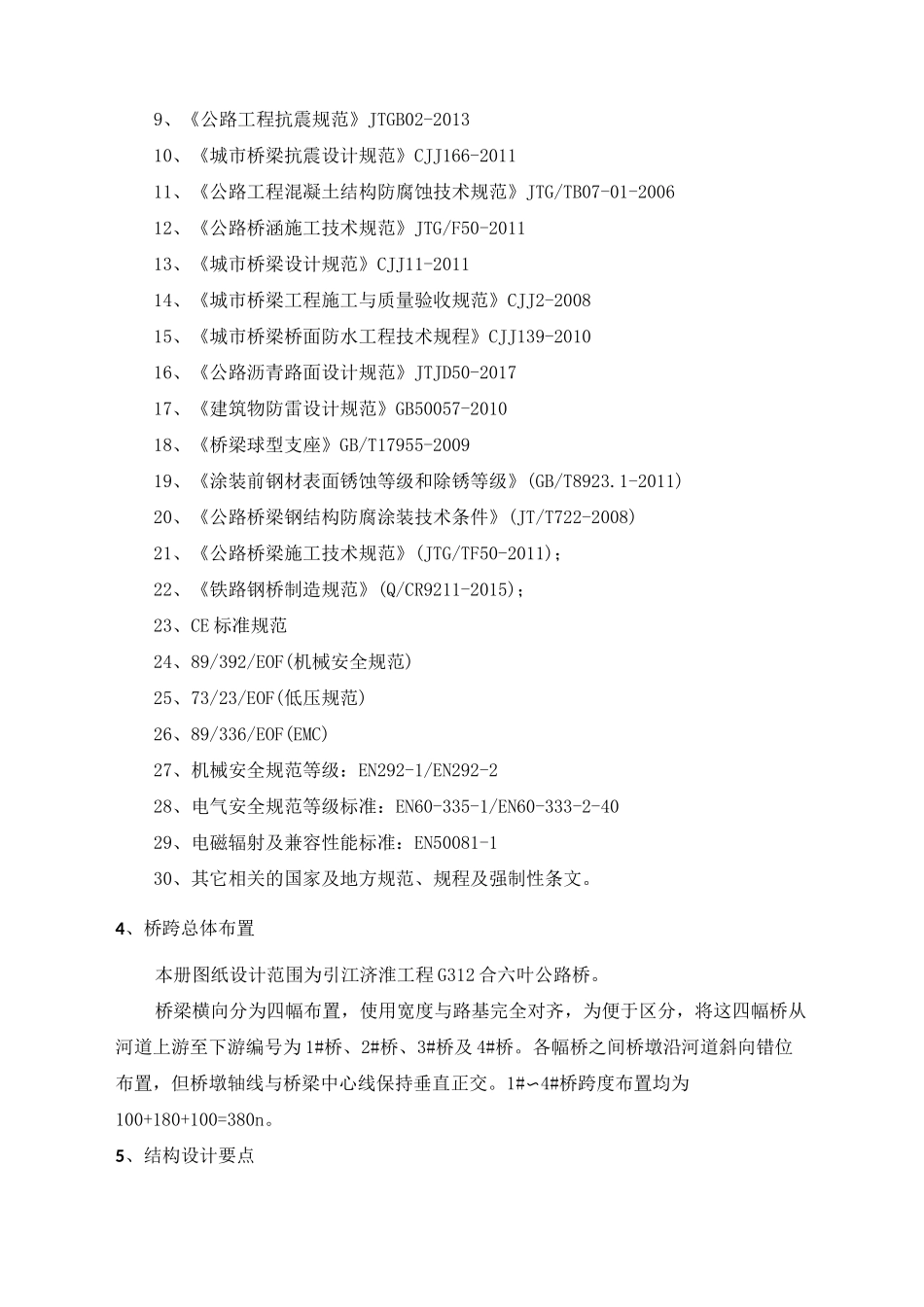

G312合六叶公路桥梁设计交底报告_第2页
2/12
G312合六叶公路桥梁设计交底报告_第3页
3/12
G312合六叶公路桥梁设计交底报告1、设计依据1、引江济淮工程(安徽段)勘察设计相关合同;2、合肥市城乡建设委员会《关于引江济淮工程合肥境内跨河市政桥梁桥型、建设单位、建设时序等事宜的请示(》合建〔2017〕252号);3、G312合六叶公路桥工程地质详勘报告;4、航道设计图纸;2、主要技术标准1、道路等级:一级公路(兼城市道路功能)2、设计车速:80km/h3、设计荷载:汽车荷载为公路-I级(城-A验算),人群荷载按规范计算。4、桥梁结构设计基准期:100年5、桥梁全宽:52.5m。6、环境类别:I类环境7、本桥位区地震动峰加速度值O.lg,反应谱特征周期0.35s。8、通航标准:设计最高通航水位23.86m,最低通航水位17.40m,通航孔净宽不小于103.8m,净高不小于10m。9、平面坐标系统:1980西安坐标系,中央子午线117°;高程系统:19853、设计采用及参考的主要规范1、《公路工程技术标准》JTGB01-20142、《公路桥涵设计通用规范》JTGD60-20153、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-20044、《公路桥涵地基与基础设计规范》JTGD63-20075、《公路钢结构桥梁设计规范》JTJD64-20156、《铁路桥梁钢结构设计规范》TB10091-20177、《桥梁用结构钢》GB/T714-20158、《公路桥梁抗风设计规范》JTG/TD60-01-20049、《公路工程抗震规范》JTGB02-201310、《城市桥梁抗震设计规范》CJJ166-201111、《公路工程混凝土结构防腐蚀技术规范》JTG/TB07-01-200612、《公路桥涵施工技术规范》JTG/F50-201113、《城市桥梁设计规范》CJJ11-201114、《城市桥梁工程施工与质量验收规范》CJJ2-200815、《城市桥梁桥面防水工程技术规程》CJJ139-201016、《公路沥青路面设计规范》JTJD50-201717、《建筑物防雷设计规范》GB50057-201018、《桥梁球型支座》GB/T17955-200919、《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923.1-2011)20、《公路桥梁钢结构防腐涂装技术条件》(JT/T722-2008)21、《公路桥梁施工技术规范》(JTG/TF50-2011);22、《铁路钢桥制造规范》(Q/CR9211-2015);23、CE标准规范24、89/392/EOF(机械安全规范)25、73/23/EOF(低压规范)26、89/336/EOF(EMC)27、机械安全规范等级:EN292-1/EN292-228、电气安全规范等级标准:EN60-335-1/EN60-333-2-4029、电磁辐射及兼容性能标准:EN50081-130、其它相关的国家及地方规范、规程及强制性条文。4、桥跨总体布置本册图纸设计范围为引江济淮工程G312合六叶公路桥。桥梁横向分为四幅布置,使用宽度与路基完全对齐,为便于区分,将这四幅桥从河道上游至下游编号为1#桥、2#桥、3#桥及4#桥。各幅桥之间桥墩沿河道斜向错位布置,但桥墩轴线与桥梁中心线保持垂直正交。1#〜4#桥跨度布置均为100+180+100=380n。5、结构设计要点5.1上部结构设计要点1)上部结构总体布置:部结构由4幅跨径布置均为(100+180+100)m的变高度直腹板连续钢箱梁组成,桥面全宽52.5m。4幅钢箱梁均采用单箱单室结构,中间支点处梁高为9m,中跨跨中直线段和边跨端部直线段梁高为4.5m,变高段底面线形为半径R=824.028m的圆曲线。钢箱梁顶板设置单向2%的横坡,底板水平。其中,第1幅和第4幅钢箱梁关于道路中心线对称,第2幅和第3幅钢箱梁关于道路中心线对称。2)钢箱梁结构形式:第1幅和第4幅钢箱梁顶板宽度为11.75m,其中箱宽6.25m,两侧悬臂宽度均为2.75m。顶板板厚18〜36mm,采用U形加劲肋纵向加劲,U形肋高280mm,板厚8mm,间距600mm。底板板厚16〜50mm,采用T形加劲肋纵向加劲,T形肋竖板截面为240x20mm,水平板截面为160x20mm,间距400mm。腹板板厚为16〜28mm,采用板式加劲肋加劲,纵向水平加劲肋截面为260x20mm,间距为800mm,竖向加劲肋位于两横隔板之间,距两侧横隔板均为1500mm,截面为20x340mm。箱内每隔3m设置一道横隔板,为使箱内具有良好的通透性及减轻箱梁重量,在横隔板上开设有孔洞,其数量及开孔尺寸根据横隔板高度不同相应变化,梁高较高处的隔板还开设有人孔以方便制造及后期养护维修。普通横隔板板厚12mm,端支承横隔板板厚24mm,中支承横隔板板厚40mm,均采用板式加劲肋对其进行水平向和竖向加劲。箱梁两侧设有悬臂,宽度为2.75m,根部高度为1.2m,顶板采用U形加劲肋...
