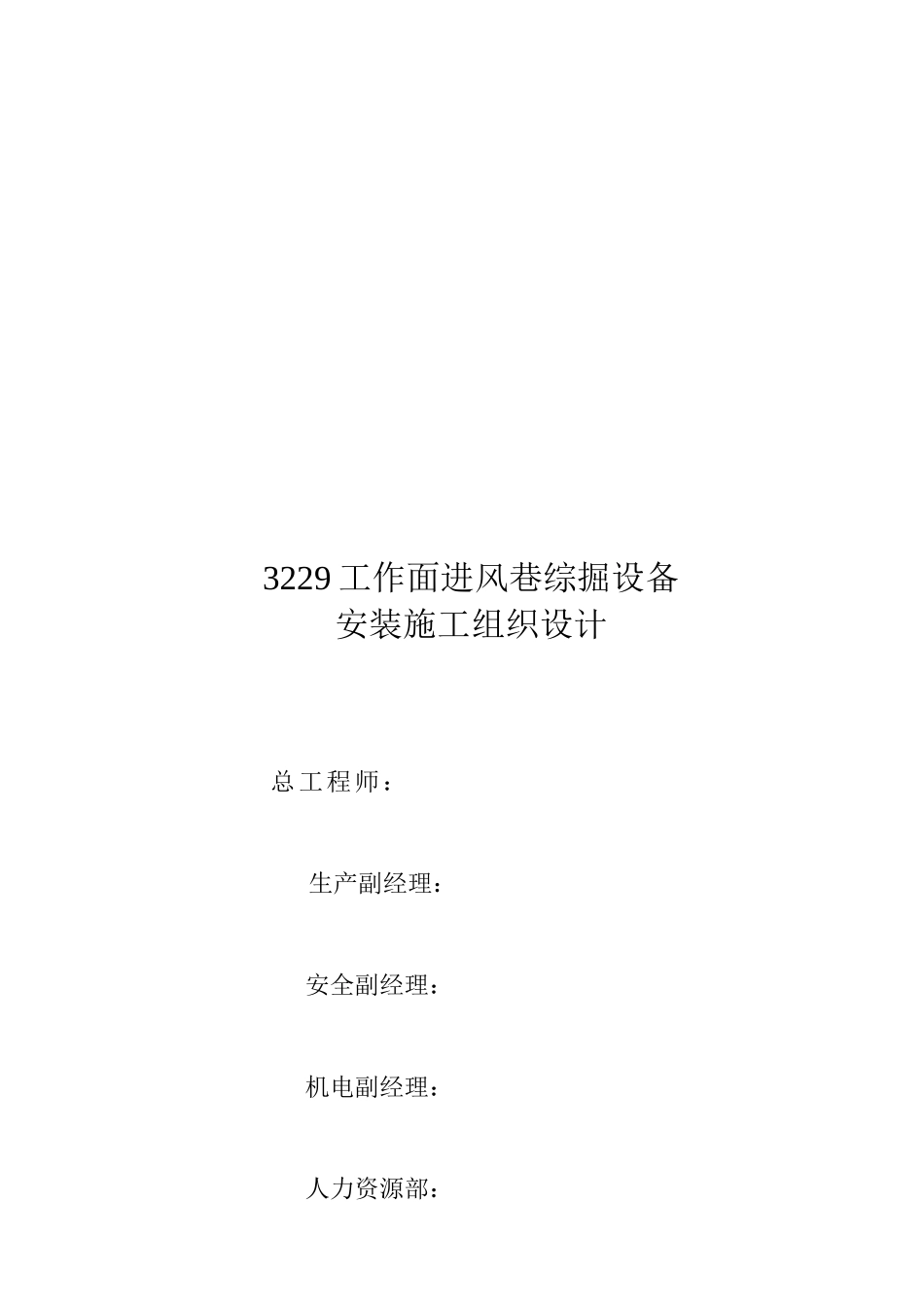

3229工作面进风巷综掘设备安装施工组织设计总工程师：生产副经理：安全副经理：机电副经理：人力资源部：第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页安全管理部：生产技术部：机电运输部：审核：编制：刘万晶日期：2010年4月27日3229工作面进风巷掘进设备安装施工组织设计第一部分概况第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一、概况3229工作面进风巷设计长度1332米，前端2090总回风巷交叉点至3229进风煤仓为16度正坡度，长度为20.7米，现已安装SGW620/40型刮板机。根据公司安排，3229工作面进风巷采用掘进机落煤，胶带运输机运输的方式掘进。需在3229进风巷安装DSJ100/63/2×90型胶带运输机1台，掘进面安装S100A型掘进机1台，安装后皮带机头与现在已安装的第一台SGW40T型刮板机机尾搭接，然后由刮板机运至2090总回风下山皮带机，再运至17度、9度主运输皮带机形成掘进运煤线。二、安装设备技术特征（1）S100A型掘进机总体机器外形尺寸：主机长：8.3m铲板宽：2.8m履带外宽：1.99m主机高：1.8m重量：31T装机功率：145KW掘进巷道：最大高度4.63m最大底宽5.3m适用坡度≤+16°切截割部第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页电机：型号DEBD－100/60－4/8S功率100KW转速1475r/min切割头：转速46r/min卧底量：220mm铲板部铲板顶尖抬起3400mm铲板顶尖卧底250mm装载形式蟹爪耙装式装载转速27r/min输送机形式双链刮板机链速0.983m/s刮板链规格Φ18×64圆环链装运能力240m3/h行走部行走形式履带式行走速度3.5/7.5m/min平均比压0.12MPa液压系统电机：型号DEB-45-4P功率45KW转速1475r/min喷雾冷却系统第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页除尘形式内、外喷雾系统压力3MPa电气系统供电电压660V总功率130KW防爆形式隔爆兼本质安全（2）DSJ100/63/2×90型胶带运输机运输能力--------630T/h；运带距离--------1000m；带速--------2.5m/s；储带长度--------100m；与转载机有效搭接长度-------12米；主电动机型号----------------DSB-90功率----------------2×90KW电压----------------1140/660V转速----------------1480r/min张紧绞车电机型号-------YBB2S-4功率--------------1×5.5kw绳速-------9.104m/min最大牵引力----800kg第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页传动滚筒直径--------Ø630mm数量--------2件机头、机尾换向滚筒直径---Ø400mm储带仓与驱动小车滚筒直径----320mm托辊直径--------------------------Ø108mm上托辊间距-----------------------1.5m下托辊间距----------------------3.0m落地中间架总高度-------------758mm减速机总速比-------------------19.45减速器----------------------------JS-90液力偶合器----------------------YOXD450输送带型号----------------------PVG1250s带宽----------------------1000mm主要部件外形尺寸：机头部---------------------------41855×2355×1580mm机尾部---------------------------16850×1538×620mm第二部分组织机构为确保本次安装工作安全顺利进行，公司成立安装领导小组：组长：陈有宝第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页副组长：刘建荣王海东祁建中成员：温天和苏保山张华徐杜民赵文强李天鸿张家祥刘万晶多斌学苏永生李玉龙曹丰喜张延张勇杨永栋本次安装工程由机电运输部负责指导，综掘队具体负责施工，李玉龙为施工负责人，张勇为技术负责人，全面负责施工期间的安全工作及胶带运输机安装质量。第三部分施工工期及施工人员组织施工单位要高度重视本次安装工程，精心组织、合理安排，胶带运输机安装总工期为9个小班，计划于2010年4月日中班开始，2010年4月日中班结束。本次安装工程采用顺序作业方式进行安装，首先拆除现已安装的3229进风巷平巷SGW620/40型刮板输送机1台并...
