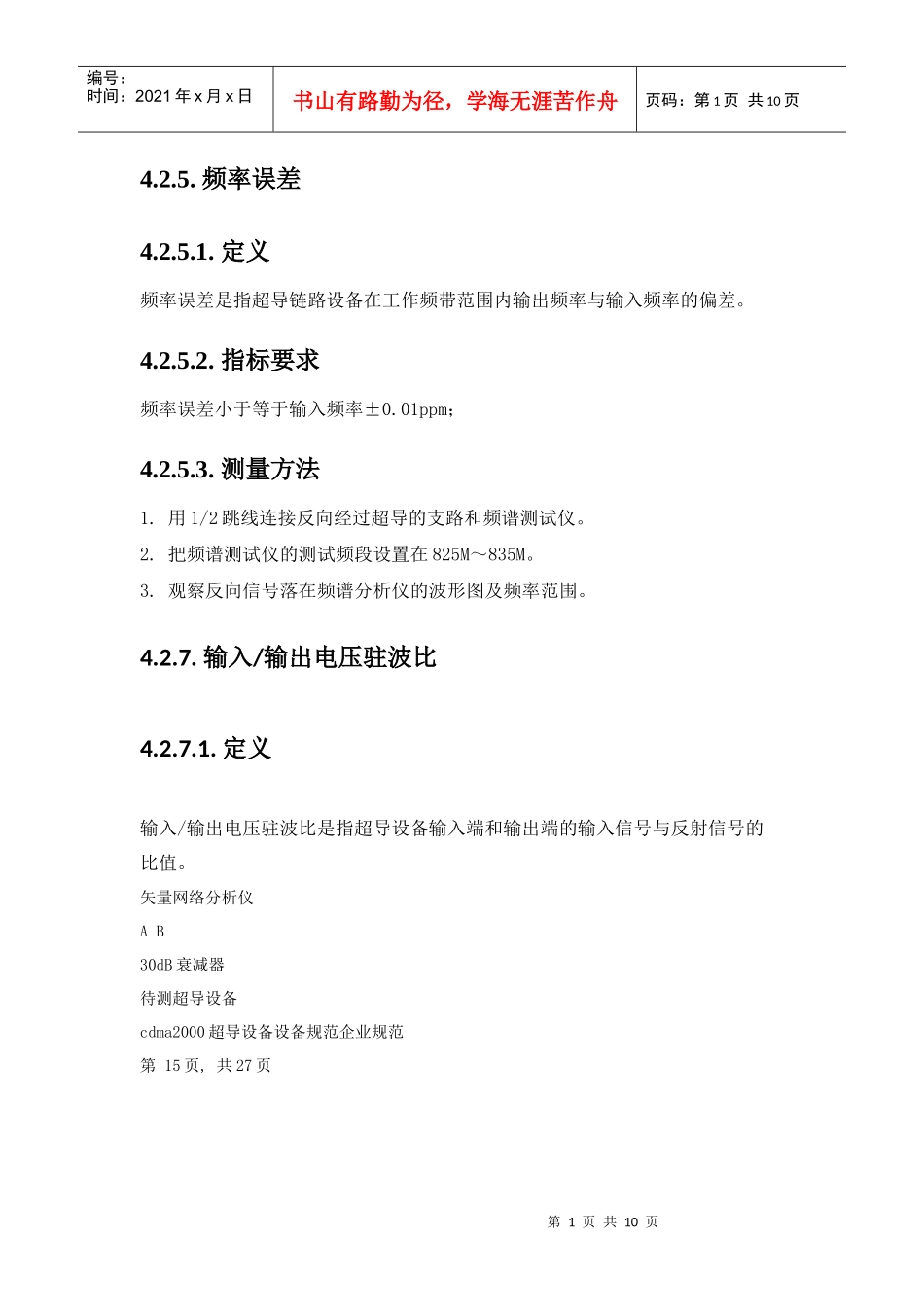

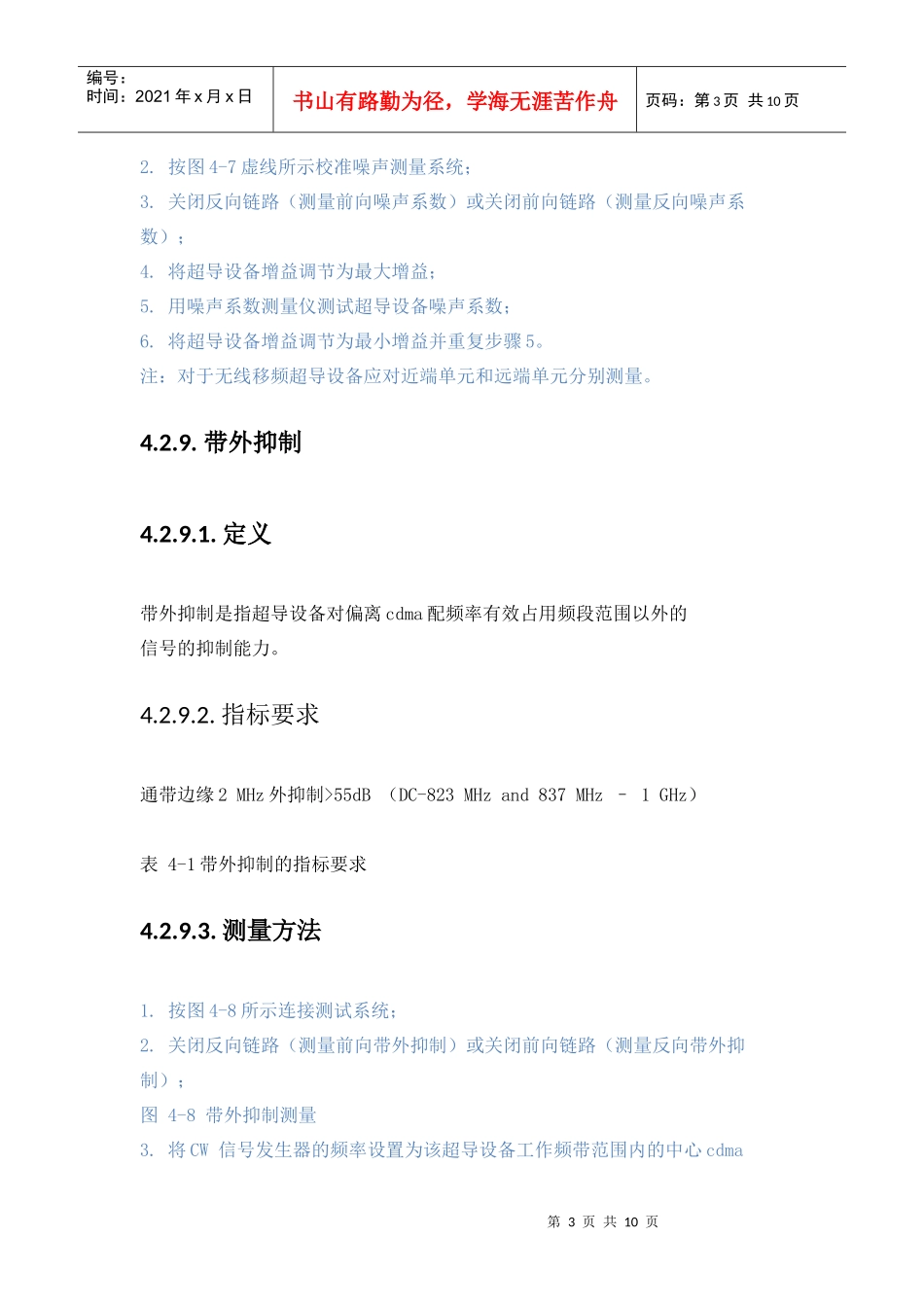

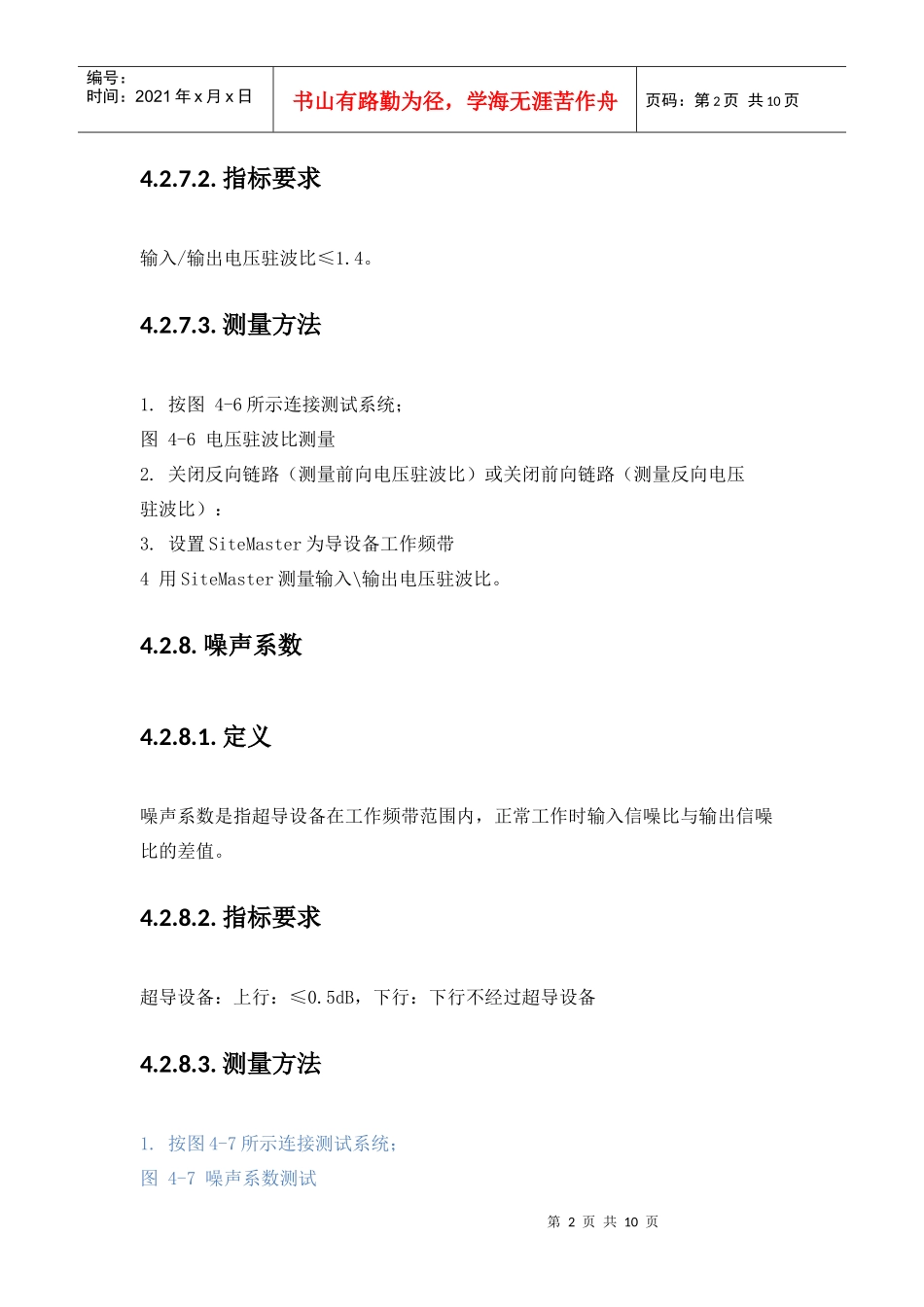

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页4.2.5.频率误差4.2.5.1.定义频率误差是指超导链路设备在工作频带范围内输出频率与输入频率的偏差。4.2.5.2.指标要求频率误差小于等于输入频率±0.01ppm；4.2.5.3.测量方法1.用1/2跳线连接反向经过超导的支路和频谱测试仪。2.把频谱测试仪的测试频段设置在825M～835M。3.观察反向信号落在频谱分析仪的波形图及频率范围。4.2.7.输入/输出电压驻波比4.2.7.1.定义输入/输出电压驻波比是指超导设备输入端和输出端的输入信号与反射信号的比值。矢量网络分析仪AB30dB衰减器待测超导设备cdma2000超导设备设备规范企业规范第15页,共27页第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页4.2.7.2.指标要求输入/输出电压驻波比≤1.4。4.2.7.3.测量方法1.按图4-6所示连接测试系统；图4-6电压驻波比测量2.关闭反向链路（测量前向电压驻波比）或关闭前向链路（测量反向电压驻波比）：3.设置SiteMaster为导设备工作频带4用SiteMaster测量输入\输出电压驻波比。4.2.8.噪声系数4.2.8.1.定义噪声系数是指超导设备在工作频带范围内，正常工作时输入信噪比与输出信噪比的差值。4.2.8.2.指标要求超导设备：上行：≤0.5dB，下行：下行不经过超导设备4.2.8.3.测量方法1.按图4-7所示连接测试系统；图4-7噪声系数测试第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页2.按图4-7虚线所示校准噪声测量系统；3.关闭反向链路（测量前向噪声系数）或关闭前向链路（测量反向噪声系数）；4.将超导设备增益调节为最大增益；5.用噪声系数测量仪测试超导设备噪声系数；6.将超导设备增益调节为最小增益并重复步骤5。注：对于无线移频超导设备应对近端单元和远端单元分别测量。4.2.9.带外抑制4.2.9.1.定义带外抑制是指超导设备对偏离cdma配频率有效占用频段范围以外的信号的抑制能力。4.2.9.2.指标要求通带边缘2MHz外抑制>55dB（DC-823MHzand837MHz–1GHz）表4-1带外抑制的指标要求4.2.9.3.测量方法1.按图4-8所示连接测试系统；2.关闭反向链路（测量前向带外抑制）或关闭前向链路（测量反向带外抑制）；图4-8带外抑制测量3.将CW信号发生器的频率设置为该超导设备工作频带范围内的中心cdma第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页指配频率，输出电平设置为Linmax；4.将超导设备的增益调节为最大增益；5.用频谱分析仪测量超导设备的输出功率并记录；6.按表4-1的规定将CW信号发生器的频率设置为偏离cdma指配频率(或工作频带边缘)的频率处，输出电平仍为Linmax；7.用频谱分析仪测量超导设备的输出功率并记录；8.带外抑制为步骤5中记录的超导设备的输出功率与步骤7中记录的超导设备的输出功率的差值；注：对于无线移频超导设备应对近端单元和远端单元分别测量。4.2.10.杂散辐射4.2.10.1.定义杂散辐射是指带外的由谐波辐射、寄生辐射、互调产物及频率转移产物等产生的非期望辐射。4.2.10.2.指标要求表4-2杂散辐射的指标要求测试项目指标要求工作频带内≤-15dBm/30kHz9-150kHz:-36dBm/1kHz150kHz-30MHz:-36dBm/10kHz30MHz-1GHz:-36dBm/100kHz（不包含806-821MHz、885-915MHz和930-960MHz频段）1-12.75GHz:-30dBm/1MHz（不包含1.71-1.92GHz和3.4-3.53GHz频段）杂散第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页发射工作频带外（偏离工作频带边缘2.5MHz之外）885-915MHz:-67dBm/100kHz（有效值）CW信号发生器超导设备衰减器频谱分析仪cdma2000超导设备设备规范企业规范第18页,共27页806-821MHz:-67dBm/100kHz（有效值）Note1930-960MHz:-47dBm/100kHz（峰值）1.71-1.92GHz:-47dBm/100kHz（峰值）3.4-3.53GHz:-47dBm/100kHz（峰值）发射工作频带两边各加上1.0MHz外的杂散发射-22dBm/100kHz（有效值）Note1：支持821MHz-835MHz/866MHz-880MHz工作频段设备不要求。4.2.10.3.测量方法1.按图4-9所示连接测试系统：图4-9杂散发射测量2.关...
