黄钟水库大坝安全鉴定报告书(最新版)VIP免费

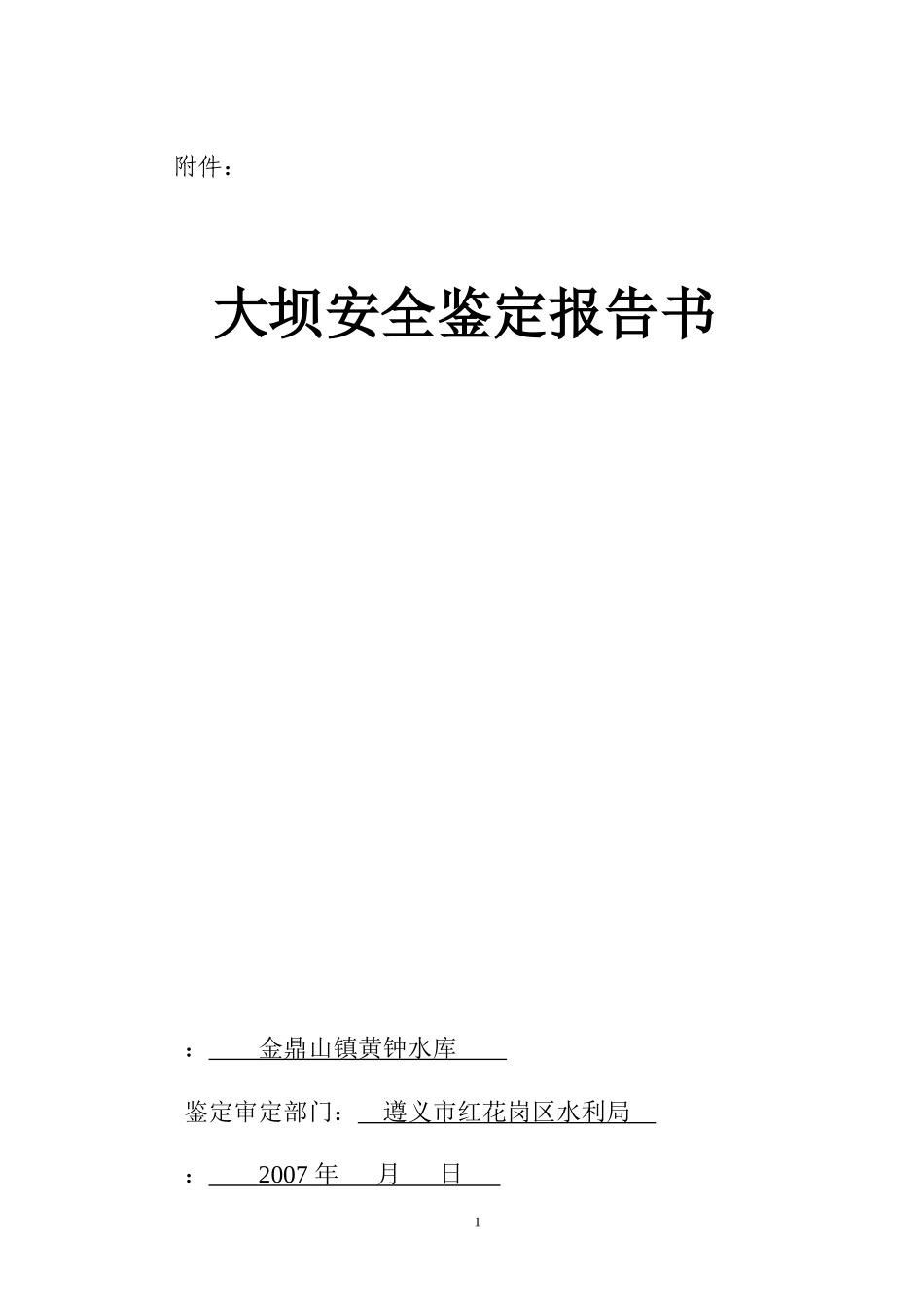

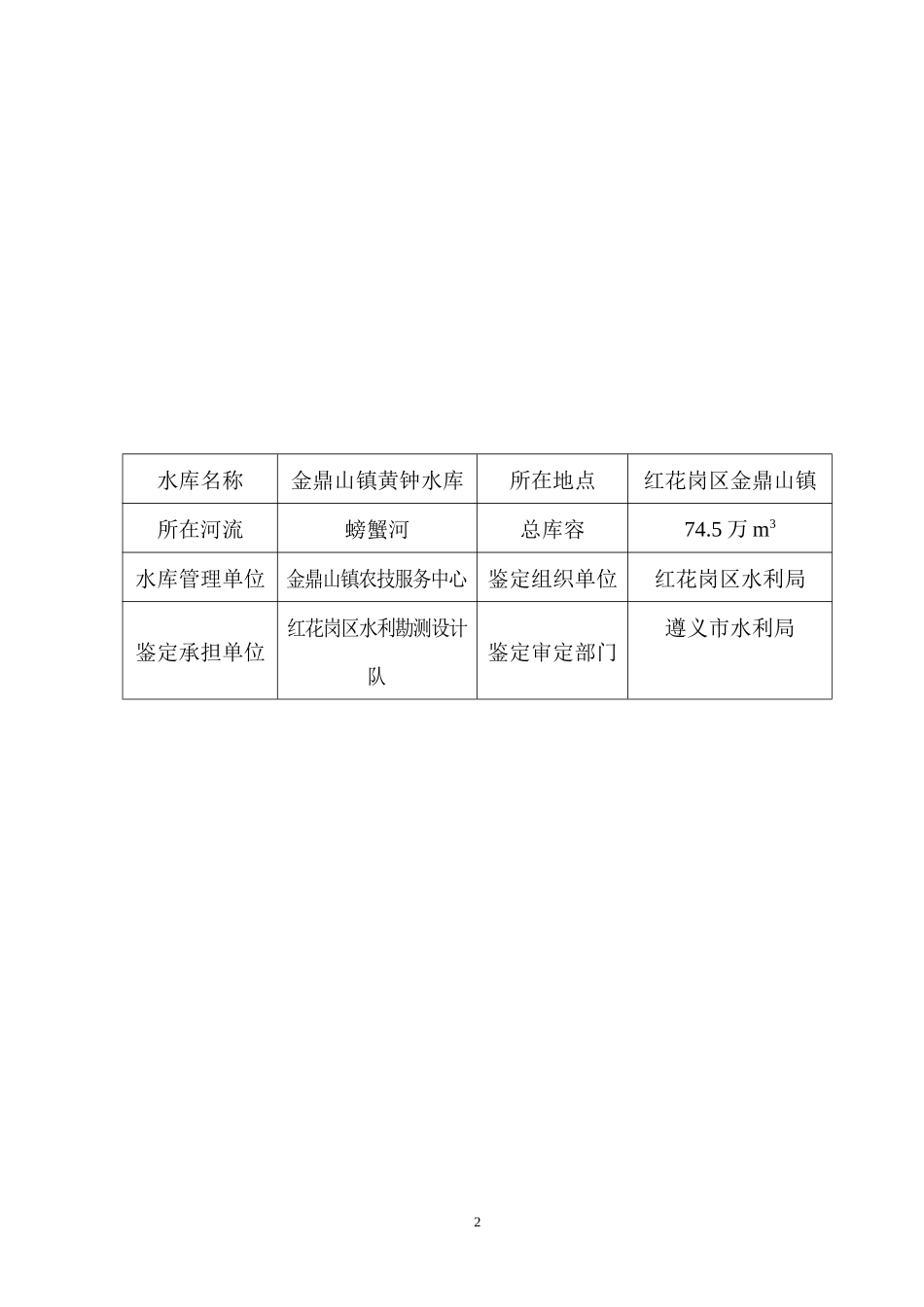

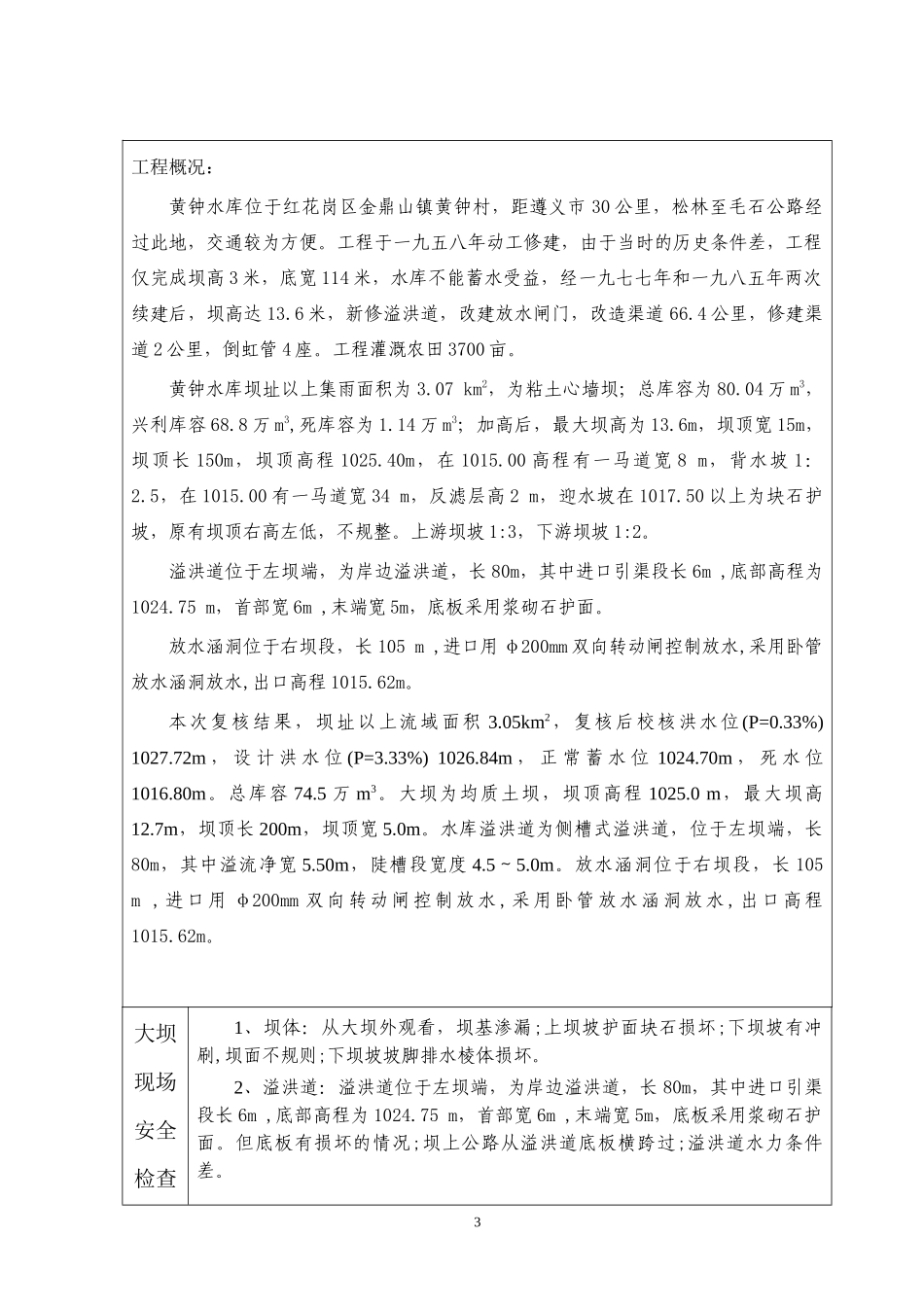

附件：大坝安全鉴定报告书：金鼎山镇黄钟水库鉴定审定部门：遵义市红花岗区水利局：2007年月日1水库名称金鼎山镇黄钟水库所在地点红花岗区金鼎山镇所在河流螃蟹河总库容74.5万m3水库管理单位金鼎山镇农技服务中心鉴定组织单位红花岗区水利局鉴定承担单位红花岗区水利勘测设计队鉴定审定部门遵义市水利局2工程概况：黄钟水库位于红花岗区金鼎山镇黄钟村，距遵义市30公里，松林至毛石公路经过此地，交通较为方便。工程于一九五八年动工修建，由于当时的历史条件差，工程仅完成坝高3米，底宽114米，水库不能蓄水受益，经一九七七年和一九八五年两次续建后，坝高达13.6米，新修溢洪道，改建放水闸门，改造渠道66.4公里，修建渠道2公里，倒虹管4座。工程灌溉农田3700亩。黄钟水库坝址以上集雨面积为3.07km2，为粘土心墙坝；总库容为80.04万m3，兴利库容68.8万m3,死库容为1.14万m3；加高后，最大坝高为13.6m，坝顶宽15m，坝顶长150m，坝顶高程1025.40m，在1015.00高程有一马道宽8m，背水坡1：2.5，在1015.00有一马道宽34m，反滤层高2m，迎水坡在1017.50以上为块石护坡，原有坝顶右高左低，不规整。上游坝坡1:3，下游坝坡1:2。溢洪道位于左坝端，为岸边溢洪道，长80m，其中进口引渠段长6m,底部高程为1024.75m，首部宽6m,末端宽5m，底板采用浆砌石护面。放水涵洞位于右坝段，长105m,进口用φ200mm双向转动闸控制放水,采用卧管放水涵洞放水,出口高程1015.62m。本次复核结果，坝址以上流域面积3.05km2，复核后校核洪水位(P=0.33%)1027.72m，设计洪水位(P=3.33%)1026.84m，正常蓄水位1024.70m，死水位1016.80m。总库容74.5万m3。大坝为均质土坝，坝顶高程1025.0m，最大坝高12.7m，坝顶长200m，坝顶宽5.0m。水库溢洪道为侧槽式溢洪道，位于左坝端，长80m，其中溢流净宽5.50m，陡槽段宽度4.5～5.0m。放水涵洞位于右坝段，长105m,进口用φ200mm双向转动闸控制放水,采用卧管放水涵洞放水,出口高程1015.62m。大坝现场安全检查1、坝体：从大坝外观看，坝基渗漏;上坝坡护面块石损坏;下坝坡有冲刷,坝面不规则;下坝坡坡脚排水棱体损坏。2、溢洪道：溢洪道位于左坝端，为岸边溢洪道，长80m，其中进口引渠段长6m,底部高程为1024.75m，首部宽6m,末端宽5m，底板采用浆砌石护面。但底板有损坏的情况;坝上公路从溢洪道底板横跨过;溢洪道水力条件差。33、放水涵洞位于右坝段，长105m,进口用φ200mm双向转动闸控制放水,采用卧管放水涵洞放水,出口高程1015.62m。放水涵洞没发现渗漏的情况。4、大坝左岸放水涵进口用φ200mm双向转动闸控制放水，现场观察，放水闸门漏水，启闭不灵活，且无启闭房。（1）坝基渗漏；（2）大坝上游护坡块石损坏；（3）下坝坡有冲刷，坝面不规则；（4）反滤排水棱体损坏；（5）放水闸门渗漏、启闭不灵、无启闭房；（6）溢洪道不规则，水力条件差；（7）坝顶无防浪墙；（8）溢洪道出口无消能设施；（9）无完善的运行管理设施及管理制度；（10）无观测、监测及通讯设施。大坝安全分析评价工程质量评价黑塘子水库大坝投入运行多年以来，由于大坝施工期的质量控制、质量检测等档案资料较缺乏，难以准确复查评价工程的实际施工质量。根据《水库大坝安全评价导则》的有关规定要求，本次大坝质量评价，主要是以结合现场检查及大坝坝体材料取样的试验资料为依据。根据现场检查及试验资料，大坝坝体材料为含碎石粉质粘土，填筑质量较差。运行管理评价松毛公路从黄钟水库大坝旁通过，交通较为方便。但水库大坝无人值守且距离管理部门较远，因此发生险情时，不能及时通报汛情。该水库在防汛和抢险救灾的设施和措施等方面都不符合规定要求。4防洪标准复核1、黄钟水库大坝为均质土坝，最大坝高12.7m，原设计总库容80.04万m3，复核后总库容74.5m3。根据SL252－2000《水利水电工程等级划分及洪水标准》和GB50201－94《防洪标准》规定，本工程等级为Ⅴ等，工程规模为小（2）型，大坝及溢洪道为5级水工建筑物。2、黄钟水库本次复核采用30年一遇洪水设计，300年一遇洪水校核。经调洪计算，从堰顶1024.70起调，当水库发生频率为P=0.33%（300年一遇）洪水时，水库最高洪水位1027.72m，比现状坝顶最低点高程1...
