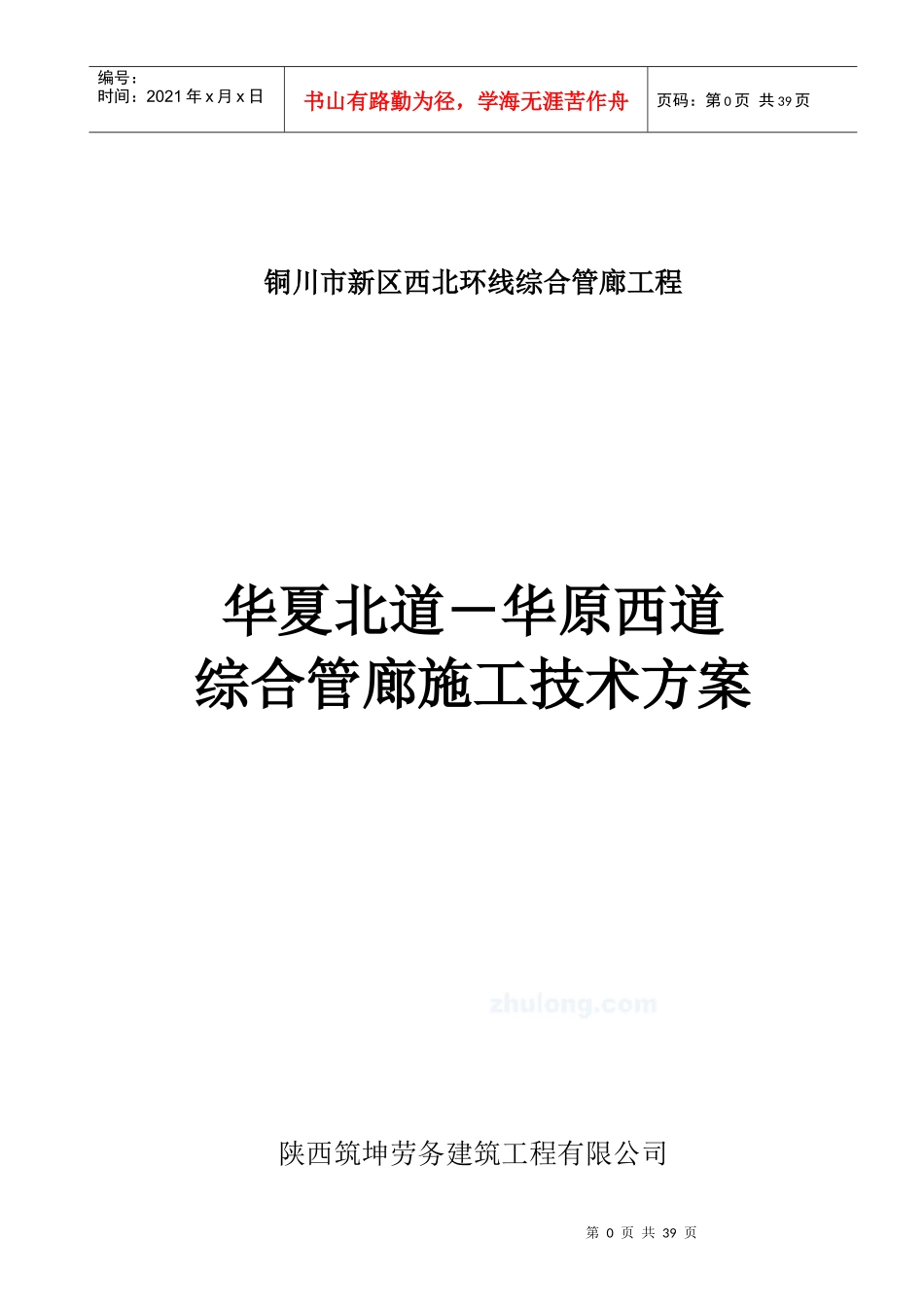

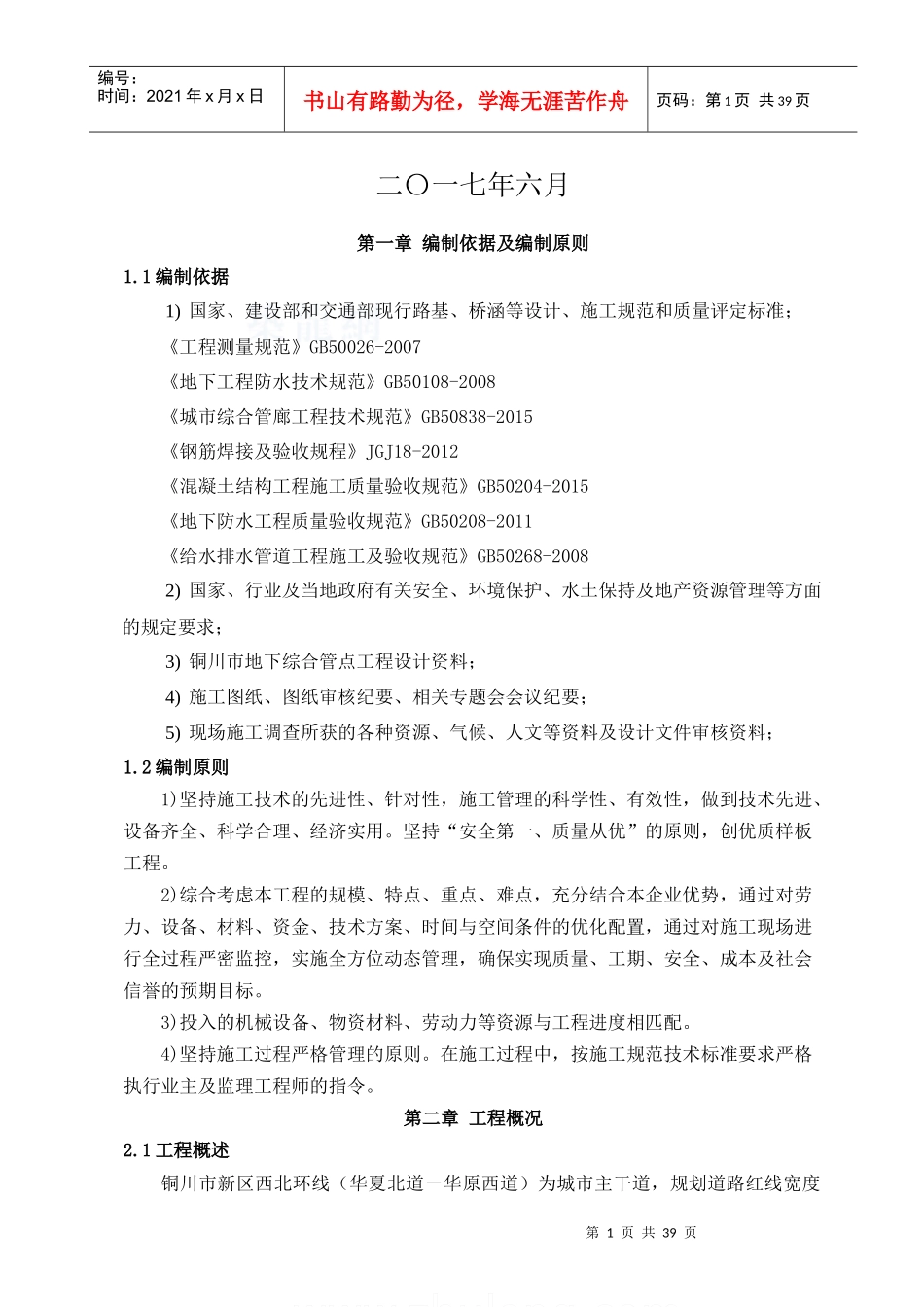

第0页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共39页铜川市新区西北环线综合管廊工程华夏北道－华原西道综合管廊施工技术方案陕西筑坤劳务建筑工程有限公司第1页共39页第0页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页二〇一七年六月第一章编制依据及编制原则1.1编制依据1)国家、建设部和交通部现行路基、桥涵等设计、施工规范和质量评定标准；《工程测量规范》GB50026-2007《地下工程防水技术规范》GB50108-2008《城市综合管廊工程技术规范》GB50838-2015《钢筋焊接及验收规程》JGJ18-2012《混凝土结构工程施工质量验收规范》GB50204-2015《地下防水工程质量验收规范》GB50208-2011《给水排水管道工程施工及验收规范》GB50268-20082)国家、行业及当地政府有关安全、环境保护、水土保持及地产资源管理等方面的规定要求；3)铜川市地下综合管点工程设计资料；4)施工图纸、图纸审核纪要、相关专题会会议纪要；5)现场施工调查所获的各种资源、气候、人文等资料及设计文件审核资料；1.2编制原则1)坚持施工技术的先进性、针对性，施工管理的科学性、有效性，做到技术先进、设备齐全、科学合理、经济实用。坚持“安全第一、质量从优”的原则，创优质样板工程。2)综合考虑本工程的规模、特点、重点、难点，充分结合本企业优势，通过对劳力、设备、材料、资金、技术方案、时间与空间条件的优化配置，通过对施工现场进行全过程严密监控，实施全方位动态管理，确保实现质量、工期、安全、成本及社会信誉的预期目标。3)投入的机械设备、物资材料、劳动力等资源与工程进度相匹配。4)坚持施工过程严格管理的原则。在施工过程中，按施工规范技术标准要求严格执行业主及监理工程师的指令。第二章工程概况2.1工程概述铜川市新区西北环线（华夏北道－华原西道）为城市主干道，规划道路红线宽度第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页为63米，道路全长5098米。本次设计管廊起点为北环路与华夏北道交汇处以东，设计终点为西环路与华原西道交汇处以南，综合管廊敷设于西北环线道路的西北侧道路红线以外，综合管廊侧壁距道路中心线31.5米。综合管廊设计长度5098.61米。综合管廊为单侧布置，分为（2.2+2.3）*3.8双舱管廊，（5+2.3）*4.1双舱管廊、（5+2.5+2.3）*4.1三舱管廊。综合管廊设有通风口、投料口及给水、电力及电信出线结点等。采用明挖法施工。标准断面埋深约6～8.8m。综合管廊主体、节点、变形缝及其它段采用整体现浇钢筋混凝土结构。主要技术标准：本工程设计使用年限100年，安全等级为一级，建筑抗震设防类别为乙级，地基基础设计等级为丙级，主体结构裂缝控制等级为三级(≤0.2mm),防水等级为二级；工程所处地区抗震设防烈度为7度，设计基本地震加速度为0.1g，设计地震分组为三组，建筑物场地类别为II类。设计活荷载：汽车荷载等级为城-A级，地面堆载10KN/m2，人行荷载标准值4.0KN/m2。2.2地形地貌该地区土壤类别为IV级自重湿陷性黄土。2.3施工条件1、施工便道本项目位于铜川市新区，横向进场道路利用现有道路，纵向道路在管廊外侧修建一条路面宽度为6米的施工便道，路面结构为C30混凝土。2、水电供应条件本工程沿线均有地方高压线路及自来水分布，可就近接入。2.4主要工程数量主要工程数量表序号项目单位数量一管廊土建工程（一）管廊底部地基处理1三七灰土垫层m328209（二）管廊主体1混凝土m3950352钢筋t12926第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第三章工程特点、重难点分析及施工对策3.1工程特点、重难点分析1、本工程为地下综合管廊工程，目前正在大力开展环境治理活动，对工程安全文明施工要求高，质量要求严。施工中结合现场实际情况制定切实可行的施工方案，充分考虑本项目重点与难点，并采取有效措施，确保本工程按期完工。2、本工程在汛期施工时，应做好防洪、防汛、应急预案及保护措施，并充分考虑季节性施工质量控制，确保工程施工安全、质量。3、本工程施工内容涉及到基坑围护工程、...
