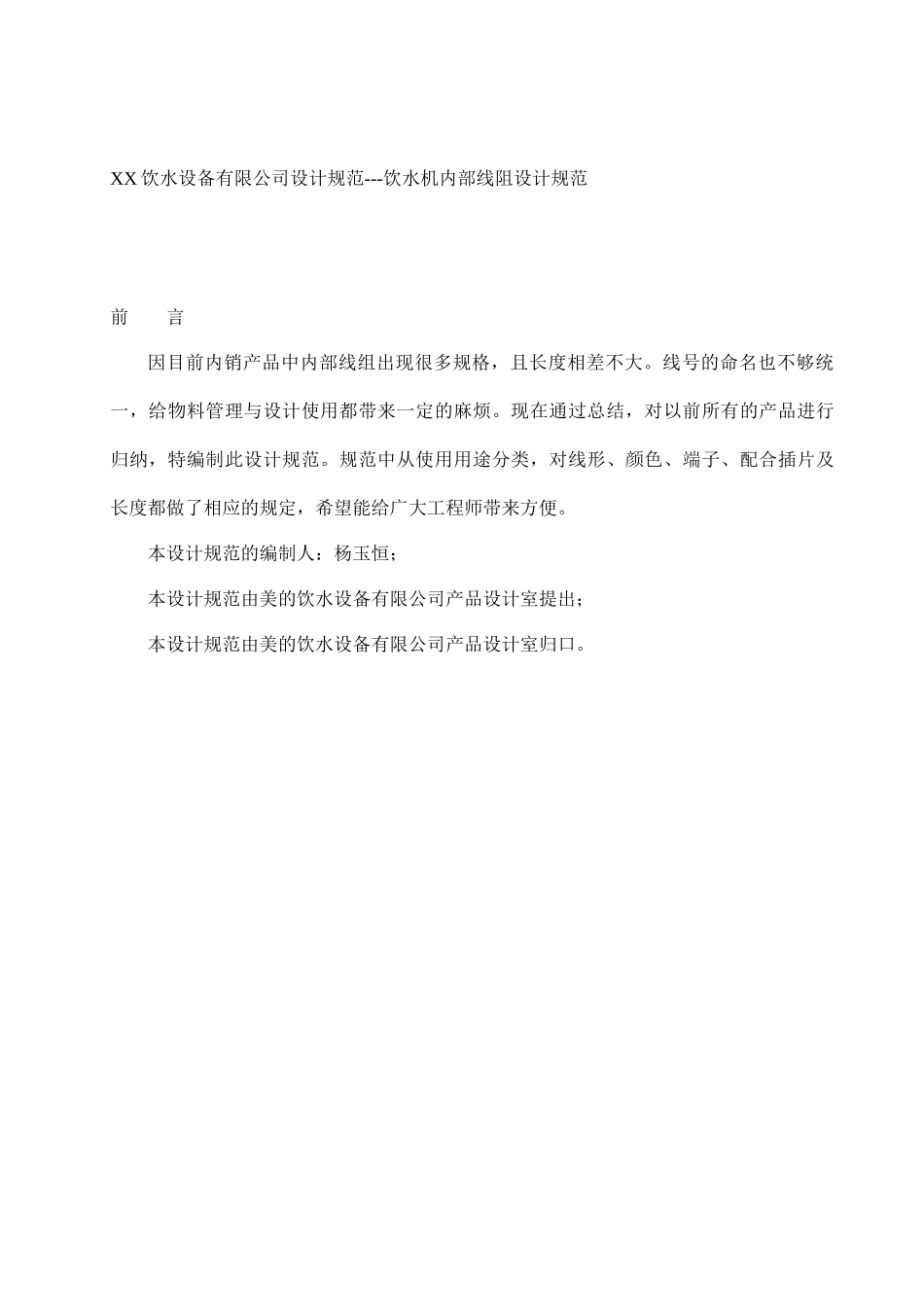

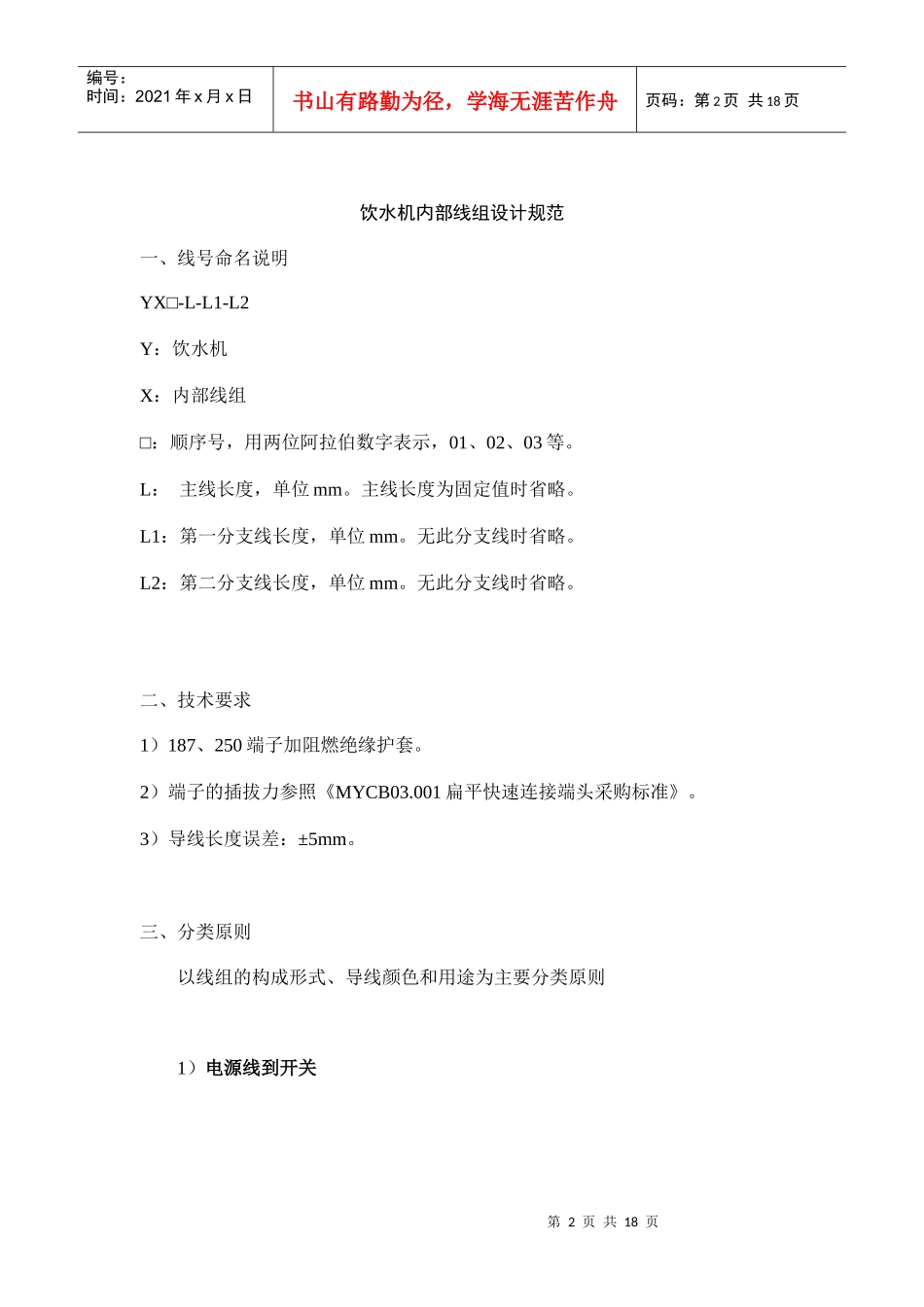

XX饮水设备有限公司设计规范---饮水机内部线阻设计规范前言因目前内销产品中内部线组出现很多规格，且长度相差不大。线号的命名也不够统一，给物料管理与设计使用都带来一定的麻烦。现在通过总结，对以前所有的产品进行归纳，特编制此设计规范。规范中从使用用途分类，对线形、颜色、端子、配合插片及长度都做了相应的规定，希望能给广大工程师带来方便。本设计规范的编制人：杨玉恒；本设计规范由美的饮水设备有限公司产品设计室提出；本设计规范由美的饮水设备有限公司产品设计室归口。第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页饮水机内部线组设计规范一、线号命名说明YX□-L-L1-L2Y：饮水机X：内部线组□：顺序号，用两位阿拉伯数字表示，01、02、03等。L：主线长度，单位mm。主线长度为固定值时省略。L1：第一分支线长度，单位mm。无此分支线时省略。L2：第二分支线长度，单位mm。无此分支线时省略。二、技术要求1）187、250端子加阻燃绝缘护套。2）端子的插拔力参照《MYCB03.001扁平快速连接端头采购标准》。3）导线长度误差：±5mm。三、分类原则以线组的构成形式、导线颜色和用途为主要分类原则1）电源线到开关第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页线号配合开关导线规格Z端子配合插片(mm)颜色L1优先系列第二系列YX01-L1小开关RV-90，0.5mm2Z1874.8×0.8棕色150250350200300400YX02-L1RV-90，0.75mm2YX03-L1大开关RV-90，0.5mm2Z2506.3×0.8YX04-L1RV-90，0.75mm2第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页线号配合开关导线规格Z端子配合插片(mm)颜色L优先系列第二系列YX05-L小开关RV-90，0.5mm2Z1874.8×0.8棕色150250350650200300400YX06-LRV-90，0.75mm2YX07-L大开关RV-90，0.5mm2Z2506.3×0.8YX08-LRV-90，0.75mm2注：YX05-350也可用于门开关到臭氧发生器2）制冷开关到制冷温控器线号配合开关导线规格Z端子配合插片（mm）颜色L优先系列第二系列YX09-L小开关RV-90，0.75mm2Z1874.8×0.8蓝色250350YX10-L大开关Z2506.3×0.8第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页3）接地线线号规格颜色L优先系列第二系列YX11-LRV-90，0.75mm2黄绿色1502009004006504）防干烧温控器到电源线第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页线号配合开关导线规格Z端子配合插片(mm)颜色L1L2LL1L2LL1L2优先系列第二系列优先系列第二系列YX12-L1-L2小开关RV-90，0.5mm2Z1874.8×0.8蓝色橙色200250300350300200YX13-L1-L2RV-90，0.75mm2RV-90，0.5mm2YX14-L1-L2大开RV-90，0.5mm2Z256.3×0.8第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页关0YX15-L1-L2RV-90，0.75mm2RV-90，0.5mm2备注：XH：XH3.96阴连接器，中间位悬空。线号导线规格端子配合插片(mm)颜色LL1优先系列第二系列优先系列第二系列YX16-L-L1RV-90，0.75mm26.3×0.8蓝色150250300350500第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页线号规格端子配合插片(mm)颜色L优先系列第二系列YX17-LRV-90，0.5mm26.3×0.8蓝色150650250YX18-LRV-90，0.75mm25）制冷温控器到压缩机线号导线规格端子配合插片(mm)颜色LL1LL1优先系列第二系列优先系列第二系列YX19-L-L1RV-90，0.75mm2RV-90，0.3mm26.3×0.8棕色4004505001300450550600第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页6）加热开关到加热温控器线号配合开关导线规格Z端子配合插片(mm)颜色LL1LL1优先系列第二系列优先系列第二系列YX20-L-L1小开关RV-90，0.5mm2RV-90，0.3mm2Z1874.8×0.8红色250350400500400500650YX21-L-L1RV-90，0.75mm2第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页YX22-L-L1大...
