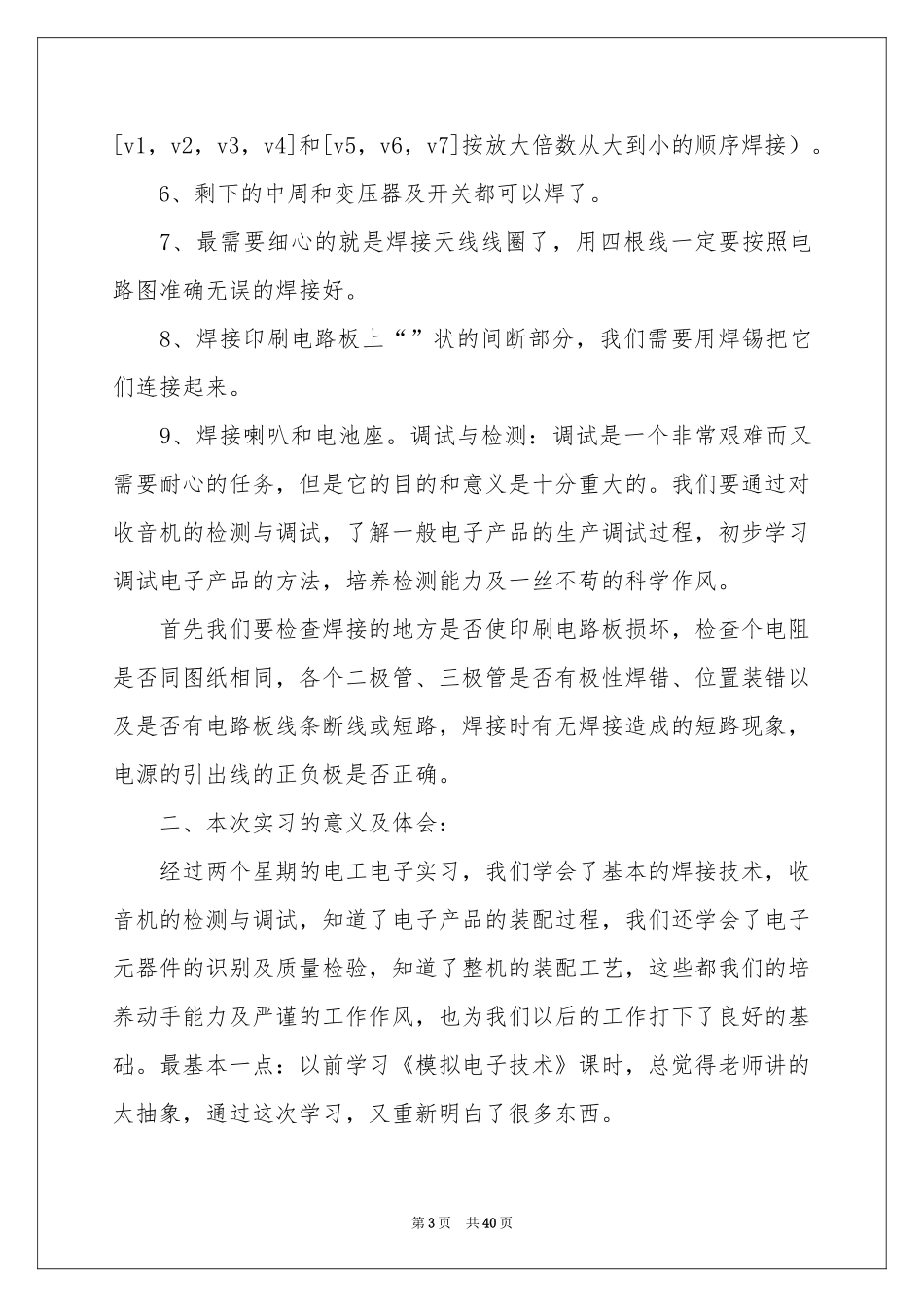

电工电子实习报告汇总10篇电工电子实习报告在学习、工作生活中，报告与我们的生活紧密相连，多数报告都是在事情做完或发生后撰写的。相信很多朋友都对写报告感到非常苦恼吧，下面是我为大家收集的电工电子实习报告10篇，希望对大家有所帮助。电工电子实习报告篇1一、实习目的电工电子实习的主要目的是培养学生的动手能力。对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。二、实习器材(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。(2)螺丝刀、镊子等必备工具。(3)锡丝：由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。第1页共40页(4)两节5号电池。(5)收音机(调频、调幅收音机实验套件及贴片调频收音机实验套件)。三、实习内容第一部分：调频、调幅收音机的组装制作。这是本次实习的主要环节。实习第一天拿到器材后我们并没有直接做。先是听指导老师详细讲解各器件的用途与组装方法以电工电子实习报告篇2一、焊接顺序：1、焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装。2、焊接电阻，前面我们已经将电阻别在纸上，我们要按r1——r13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样（检验是否有虚焊）。3、焊接电容，先焊接元片电容，要注意上面的读数（要知道223型元片电阻&103型元片电阻的区别，元片电容的读数方法——前两数字表示电容的值，后面的数字表示零的个数），紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极。4、焊接二极管，红端为“+”，黑端为“—”。5、焊接三极管，一定要认清“e”，“b”，“c”三管脚（注意：第2页共40页[v1，v2，v3，v4]和[v5，v6，v7]按放大倍数从大到小的顺序焊接）。6、剩下的中周和变压器及开关都可以焊了。7、最需要细心的就是焊接天线线圈了，用四根线一定要按照电路图准确无误的焊接好。8、焊接印刷电路板上“”状的间断部分，我们需要用焊锡把它们连接起来。9、焊接喇叭和电池座。调试与检测：调试是一个非常艰难而又需要耐心的任务，但是它的目的和意义是十分重大的。我们要通过对收音机的检测与调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。首先我们要检查焊接的地方是否使印刷电路板损坏，检查个电阻是否同图纸相同，各个二极管、三极管是否有极性焊错、位置装错以及是否有电路板线条断线或短路，焊接时有无焊接造成的短路现象，电源的引出线的正负极是否正确。二、本次实习的意义及体会：经过两个星期的电工电子实习，我们学会了基本的焊接技术，收音机的检测与调试，知道了电子产品的装配过程，我们还学会了电子元器件的识别及质量检验，知道了整机的装配工艺，这些都我们的培养动手能力及严谨的工作作风，也为我们以后的工作打下了良好的基础。最基本一点：以前学习《模拟电子技术》课时，总觉得老师讲的太抽象，通过这次学习，又重新明白了很多东西。第3页共40页电工电子实习报告篇3对电工电子常用仪器使用:很多仪器使我们在之前的学习和实验中都用过的，并不陌生，电工电子实习报告。但是在这次专门的练习中发现以前的使用只是局限于对某种仪表的很小部分的功能的使用，其实很多仪表的功能是很强大的，其使用过程中需要注意的事项也是很多的，这次实习是我对其有了进一步更深刻的认识，在以后的学习和使用过程中一定会收益很大。收音机的组装与调试实习的感受对我来说，这无疑是一门新的学问，既是一种挑战，也学到了很多有使用价值的知识。这个实习是我最感兴趣的实习，也是收获很...
