UFV安全自动装置及二次回路验收文档VIP免费

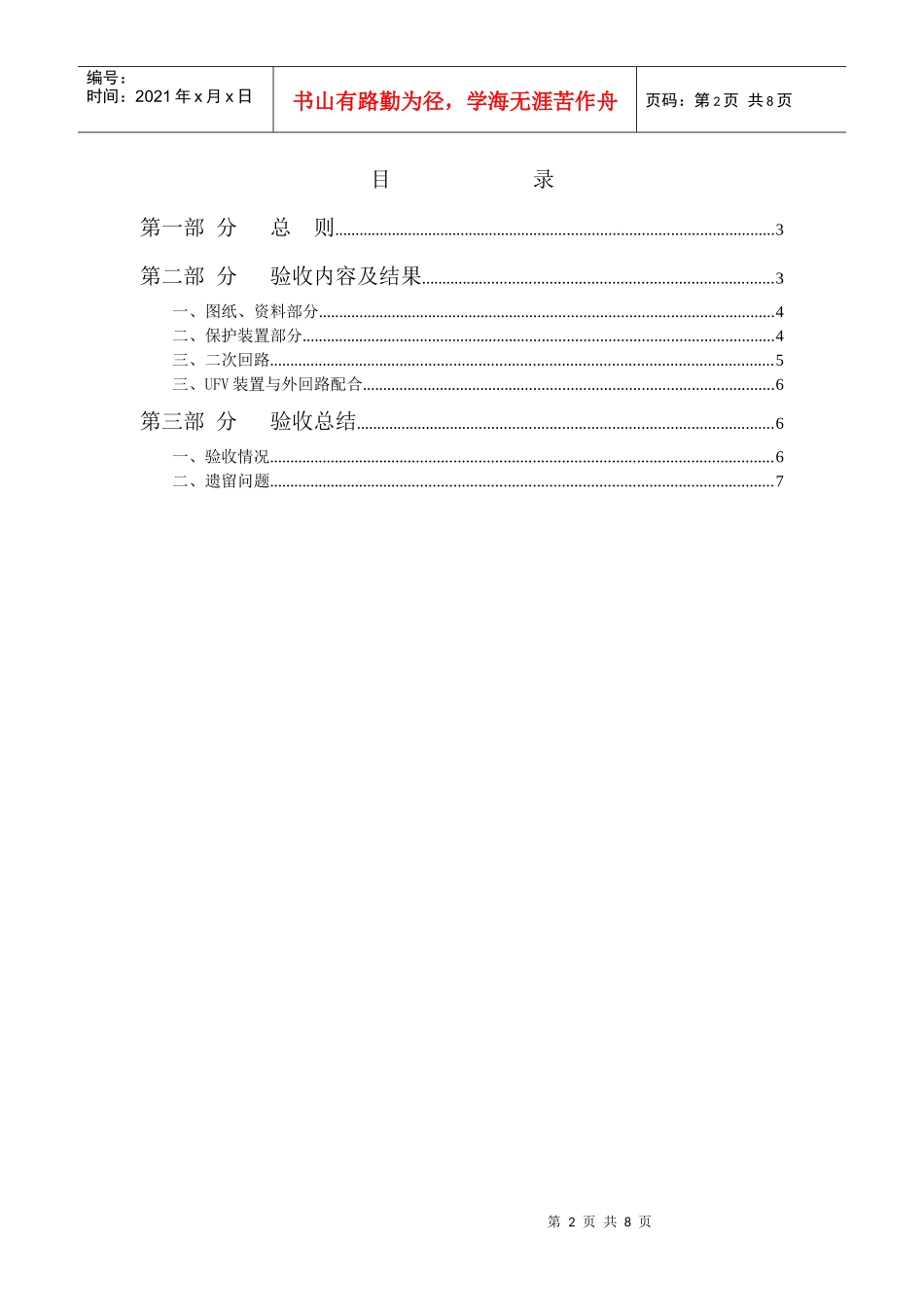

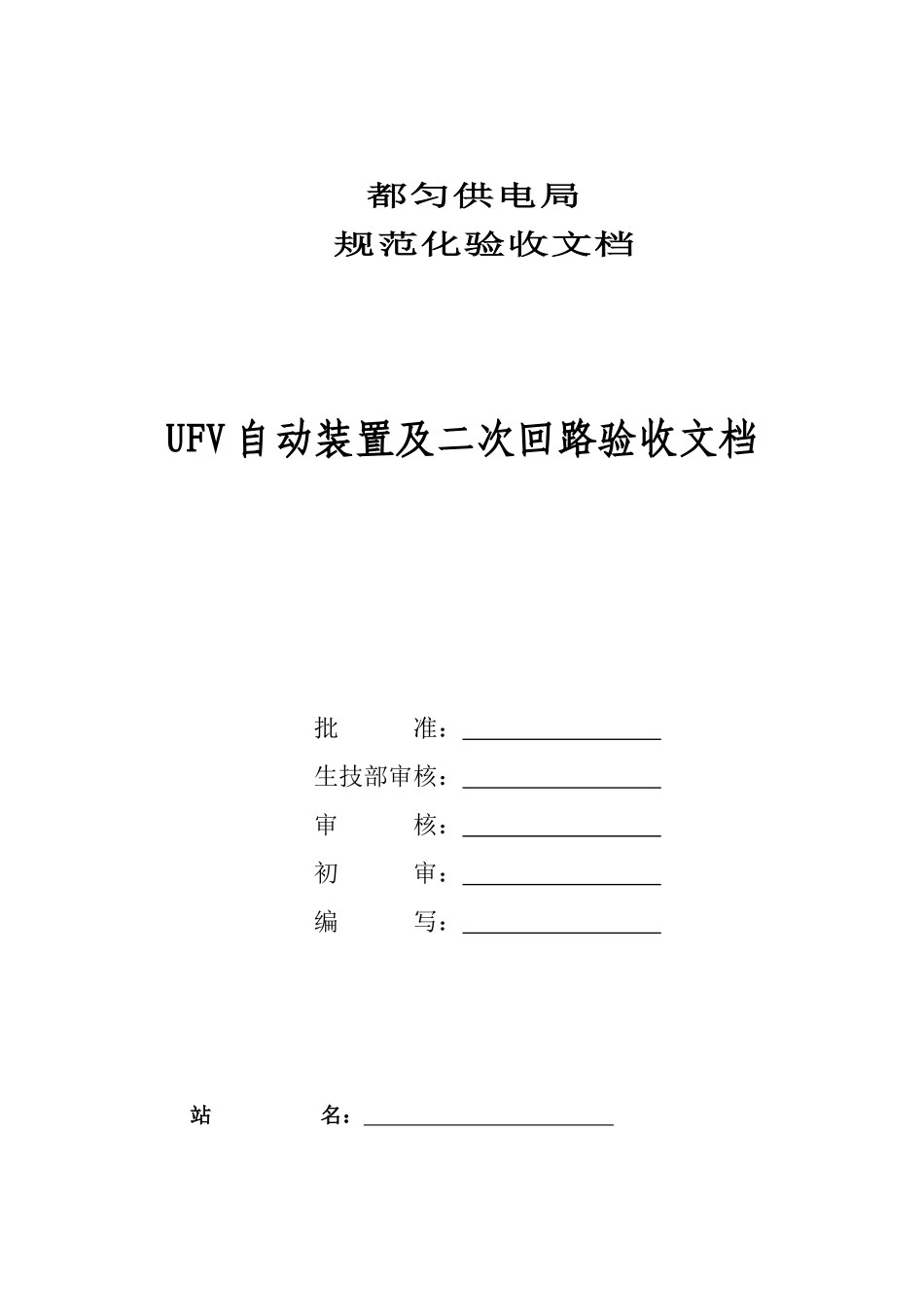

都匀供电局规范化验收文档UFV自动装置及二次回路验收文档批准：生技部审核：审核：初审：编写：站名：第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页设备名：审核：校对：验收负责人：工作成员：工作时间：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录第一部分总则...........................................................................................................3第二部分验收内容及结果.....................................................................................3一、图纸、资料部分...............................................................................................................4二、保护装置部分...................................................................................................................4三、二次回路..........................................................................................................................5三、UFV装置与外回路配合....................................................................................................6第三部分验收总结.....................................................................................................6一、验收情况..........................................................................................................................6二、遗留问题..........................................................................................................................7第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页第一部分总则第1条为保证对变电站的基本建设工程和生产准备情况进行全面检查，促进工程技术水平的提高，确保工程质量合格，设备运行安全可靠、经济合理，制定本细则。第2条本细则适用于新建及扩建的220KV变电站UFV自动装置及二次回路施工及验收。第3条一次设备及二次装置、回路结线的安装工程应按已批准的设计进行施工。建设方进行验收后，才能正式投入运行。第4条继保安全自动装置及其二次回路的验收要求全面、细致、科学、合理、准确，不得有遗漏和错误。第5条验收依据：《继电保护及安全自动装置运行管理规程》、《继电保护及电网自动装置检验条例》《电力系统继电保护及安全自动装置反事故措施要点》《220~500KV电网继电保护装置运行整定规程》《3~110KV电网继电保护装置运行整定规程》《电力系统继电保护技术监督规定》《微机继电保护装置运行管理规程》《电力系统继电保护及安全自动装置运行评价规程》《火力发电厂、变电所二次接线设计技术规定》第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页《微机线路保护装置通用技术条件》《继电保护、安全自动装置及二次回路验收文档总的部分》第二部分验收内容及结果一、图纸、资料部分具体内容验收结果要求1施工安装图纸与现场一致的“准竣工图”2技术说明书一、二次设备厂家说明书及合格证件等3安装记录二次交、直回路绝缘试验记录等与二次回路相关的试验安装记录4试验报告设备的调试报告5备品备件、配件及专用工具按出厂装箱单二、保护装置部分项目具体内容检查点验收结果要求1、打印机检查及屏上小开关、切换把手、按钮功能试验UFV装置屏符合厂家图纸及二次线设计要求。按定值整定，特别注意跳线与压板的对应关系采样值误差应在5%范围内实验时监视应闭合/打开的接2、定值整定（包括硬件跳线）UFV装置屏3、装置交流回路及采样精度校验UFV装置屏4、输出触点回路检查UFV装置屏第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页UFV自动装置点特别注意出口时间是否与定值单相符，是否与技术说明书上的逻辑回路相符，特别注意出口时间是否与定值单相符，是否与技术说明书上的...
