3物料平衡与热平衡VIP专享VIP免费

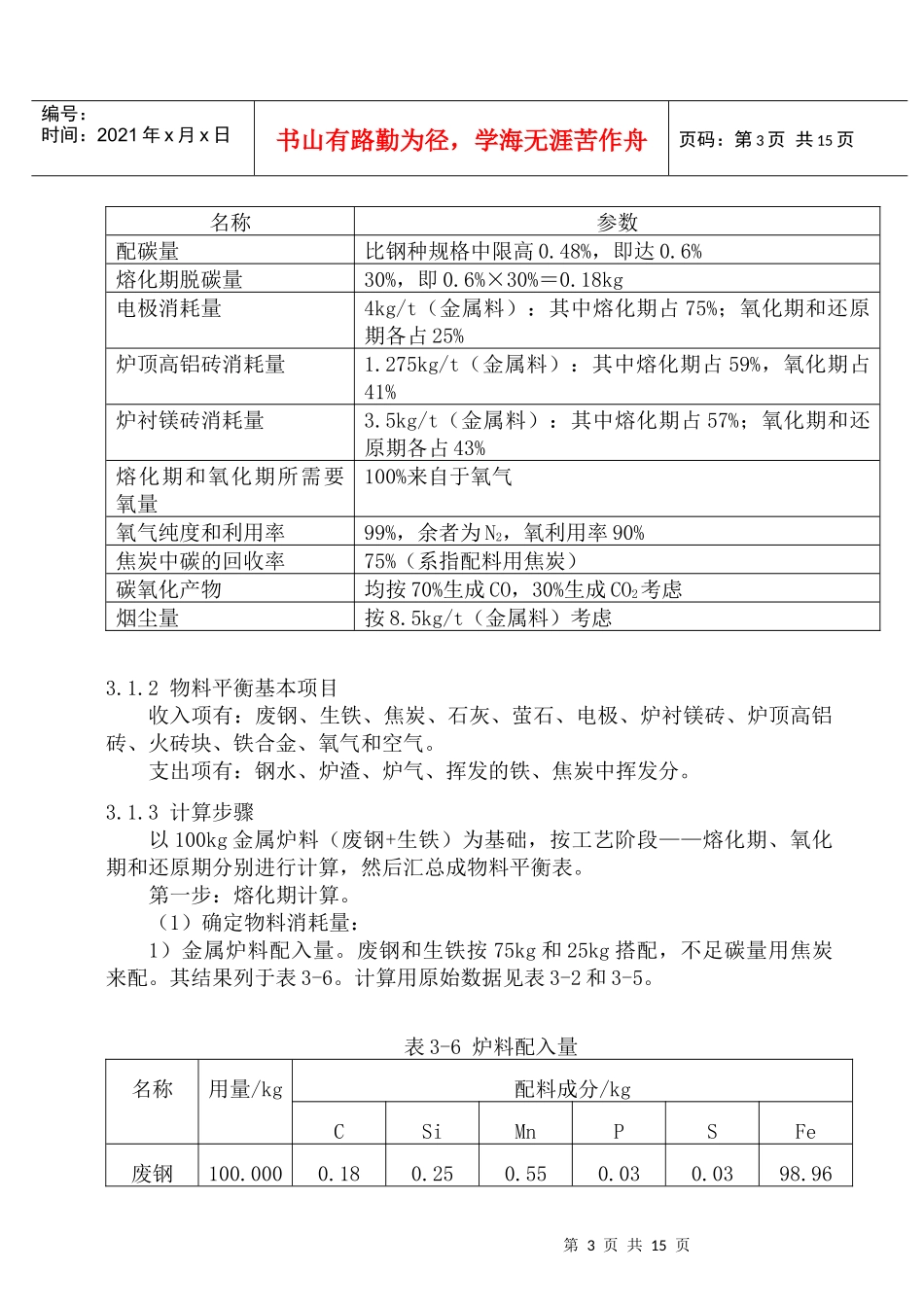

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页3电弧炉炼钢物料平衡和热平衡3.1物料平衡计算3.1.1计算所需原始数据基本原始数据：冶炼钢种及成分（见表3-1）；原材料成分（见表3-2）；炉料中元素烧损率（见表3-3）；合金元素回收率（见表3-4）；其他数据（见表3-5）。表3-1冶炼钢种及其成分钢种成分/%备注CSiMnPSFeQ2150.09～0.150.030.25～0.55≤0.045≤0.045余量F·B·Z注：分母系计算时的设定值，取其成分中限。表3-2原材料成分/%名称CSiMnPSCrAlFeH2O灰分挥发分碳素废钢0.180.250.550.0300.030余量炼钢生铁4.200.800.600.2000.035余量FeMn6.600.5067.800.2300.13024.74FeSi73.000.500.0500.0302.5023.92SiMn1.6520.5063.200.0650.04514.54FeCr4.350.400.0350.04567.3027.87Al98.501.50焦炭81.500.5812.405.52电极99.01.00第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页0名称CaOSiO2MgOAl2O3CaF2Fe2O3CO2H2OP2O5S石灰88.002.502.601.500.504.640.100.100.06萤石0.305.500.601.6088.001.501.500.900.10铁矿石1.305.750.301.4589.771.200.150.08火砖块0.5560.800.6036.801.25高铝砖1.256.400.1291.350.88镁砂4.103.6589.500.851.90焦炭灰分4.4049.700.9526.2518.550.15电极灰分8.9057.800.1033.10表3-3炉料中元素烧损成分CSiMnPS烧损率/%熔化期25~40,取3070~95，去8560~70，取6540~50，取45可以忽略氧化期0.06**Expressionisfaulty**全部烧损200.015**Expressionisfaulty**25~30，取27①按末期含量比规格下限低0.03%~0.10%（取0.06%）确定（一般不低于0.03%的脱碳量）；②按末期含量的0.015%来确定。表3-4铁水、废钢成分设定值类别成分%CSiMnPS废钢设定值0.180.250.550.0300.030表3-5其他数据第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页名称参数配碳量比钢种规格中限高0.48%，即达0.6%熔化期脱碳量30%，即0.6%×30%＝0.18kg电极消耗量4kg/t（金属料）：其中熔化期占75%；氧化期和还原期各占25%炉顶高铝砖消耗量1.275kg/t（金属料）：其中熔化期占59%，氧化期占41%炉衬镁砖消耗量3.5kg/t（金属料）：其中熔化期占57%；氧化期和还原期各占43%熔化期和氧化期所需要氧量100%来自于氧气氧气纯度和利用率99%，余者为N2，氧利用率90%焦炭中碳的回收率75%（系指配料用焦炭）碳氧化产物均按70%生成CO，30%生成CO2考虑烟尘量按8.5kg/t（金属料）考虑3.1.2物料平衡基本项目收入项有：废钢、生铁、焦炭、石灰、萤石、电极、炉衬镁砖、炉顶高铝砖、火砖块、铁合金、氧气和空气。支出项有：钢水、炉渣、炉气、挥发的铁、焦炭中挥发分。3.1.3计算步骤以100kg金属炉料（废钢+生铁）为基础，按工艺阶段——熔化期、氧化期和还原期分别进行计算，然后汇总成物料平衡表。第一步：熔化期计算。（1）确定物料消耗量：1）金属炉料配入量。废钢和生铁按75kg和25kg搭配，不足碳量用焦炭来配。其结果列于表3-6。计算用原始数据见表3-2和3-5。表3-6炉料配入量名称用量/kg配料成分/kgCSiMnPSFe废钢100.0000.180.250.550.030.0398.96第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页焦炭0.6870.42**Expressionisfaulty**合计100.6870.60.250.550.030.0398.96①碳烧损率25%。2)其他原材料消耗量。为了提前造渣脱磷，先加入一部分石灰（20kg/t（金属料））和矿石（10kg/t（金属料））。炉顶、炉衬和电极消耗量见表3-5。（2）确定氧气和空气消耗量：耗氧项包括炉料中元素的氧化，焦炭和电极中碳的氧化；而矿石则带来部分氧，石灰中CaO被自身S还原出部分氧。前后两者之差即为所需净氧量2.458kg。详见表3-7。根据表3-5中的假设，应由氧气供给的氧气为100%，即2.239kg。由此可求出氧气实际消耗量。详见表3-8。上述1）+2）便是熔化期的物料收入量。表3-7净耗氧量的计算项目名称元素反应产物元素氧化量/kg耗氧量/kg供氧量/kg耗氧项炉料中元素的氧化CSiMnPFe（C）→{CO}（C）→{CO2}（Si）→SiO2）（Mn）→MnO）（P）→P...
