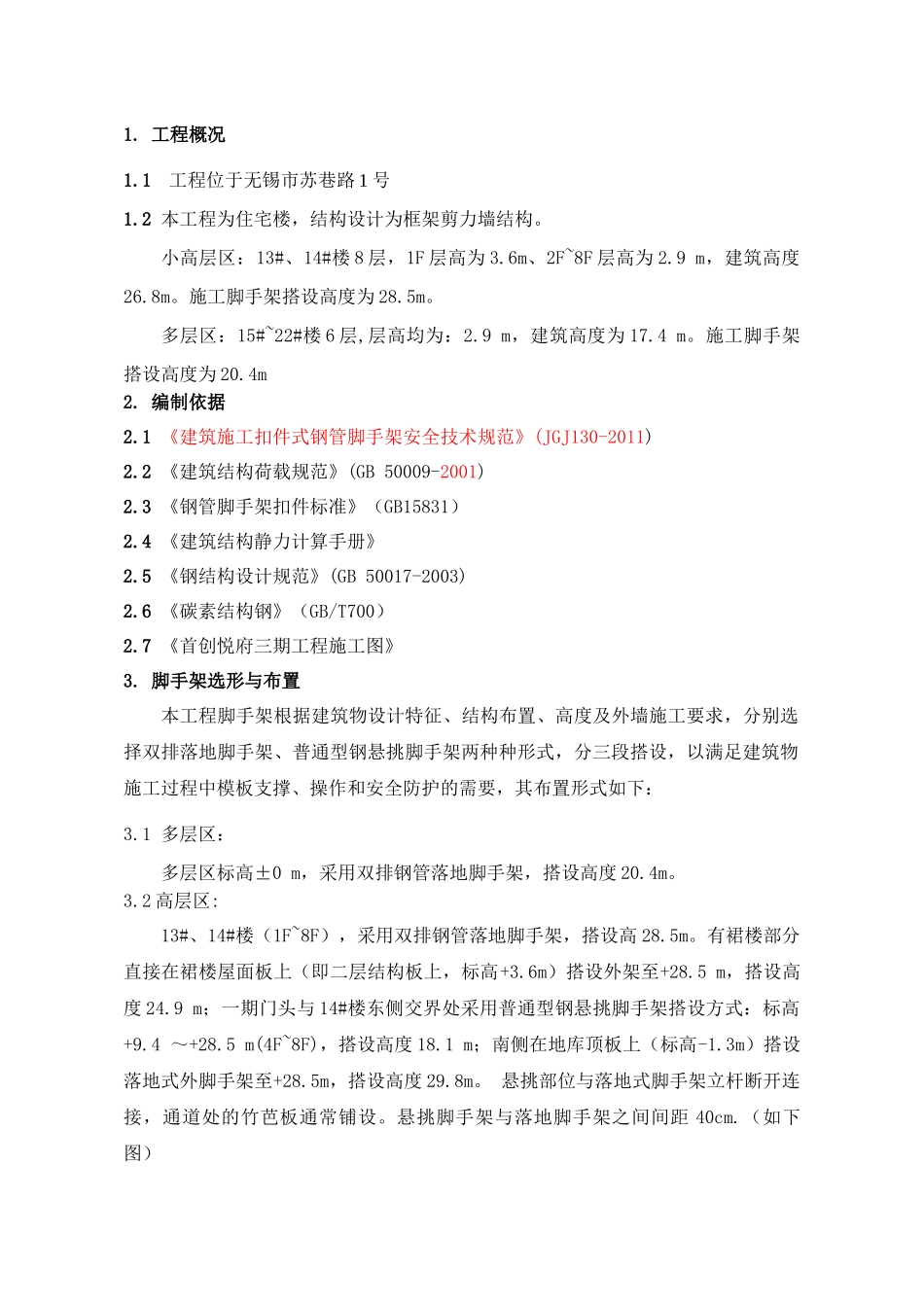

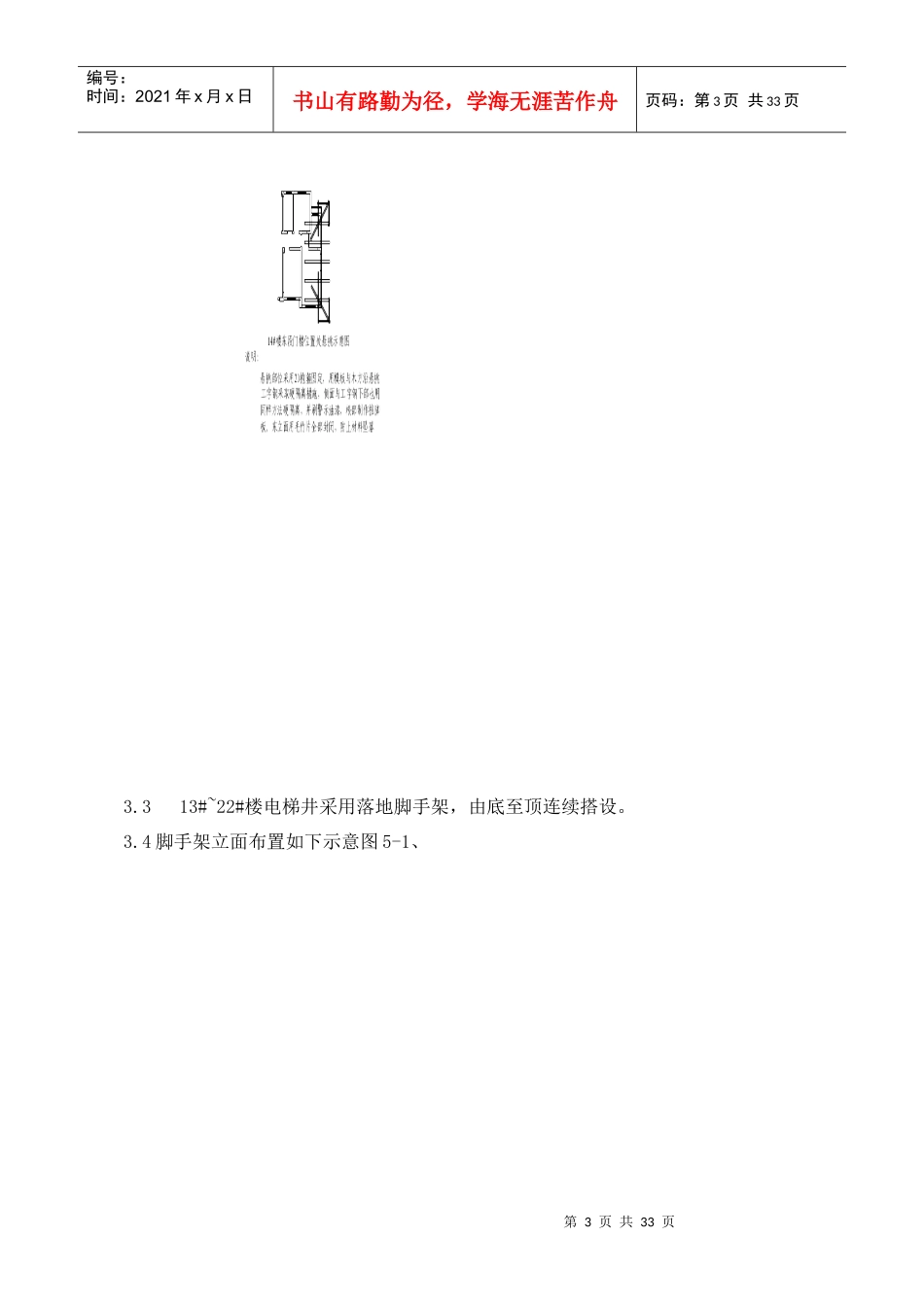

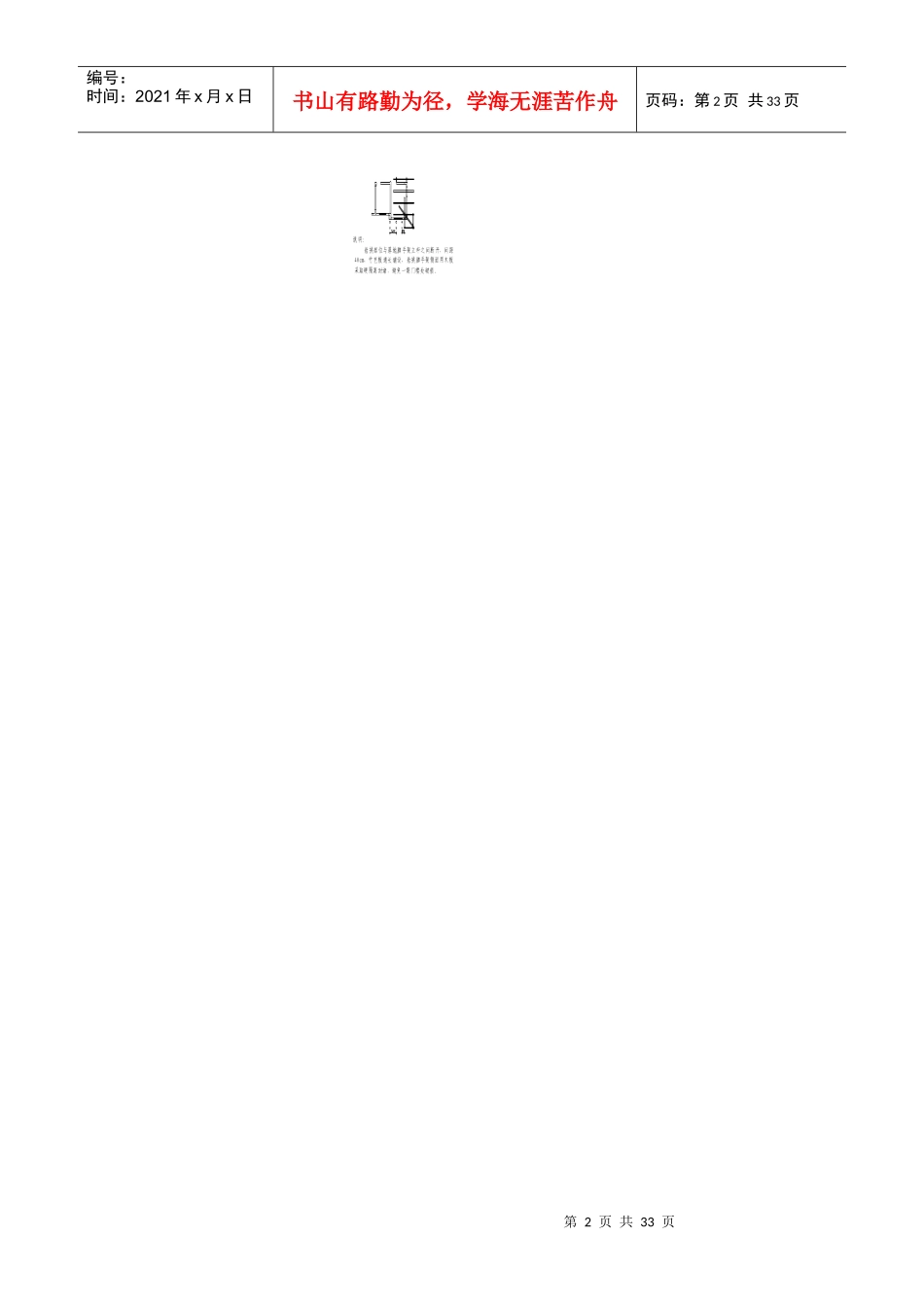

1.工程概况1.1工程位于无锡市苏巷路1号1.2本工程为住宅楼，结构设计为框架剪力墙结构。小高层区：13#、14#楼8层，1F层高为3.6m、2F~8F层高为2.9m，建筑高度26.8m。施工脚手架搭设高度为28.5m。多层区：15#~22#楼6层,层高均为：2.9m，建筑高度为17.4m。施工脚手架搭设高度为20.4m2.编制依据2.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.2《建筑结构荷载规范》(GB50009-2001)2.3《钢管脚手架扣件标准》（GB15831）2.4《建筑结构静力计算手册》2.5《钢结构设计规范》(GB50017-2003)2.6《碳素结构钢》（GB/T700）2.7《首创悦府三期工程施工图》3.脚手架选形与布置本工程脚手架根据建筑物设计特征、结构布置、高度及外墙施工要求，分别选择双排落地脚手架、普通型钢悬挑脚手架两种种形式，分三段搭设，以满足建筑物施工过程中模板支撑、操作和安全防护的需要，其布置形式如下：3.1多层区：多层区标高±0m，采用双排钢管落地脚手架，搭设高度20.4m。3.2高层区:13#、14#楼（1F~8F），采用双排钢管落地脚手架，搭设高28.5m。有裙楼部分直接在裙楼屋面板上（即二层结构板上，标高+3.6m）搭设外架至+28.5m，搭设高度24.9m；一期门头与14#楼东侧交界处采用普通型钢悬挑脚手架搭设方式：标高+9.4～+28.5m(4F~8F)，搭设高度18.1m；南侧在地库顶板上（标高-1.3m）搭设落地式外脚手架至+28.5m，搭设高度29.8m。悬挑部位与落地式脚手架立杆断开连接，通道处的竹芭板通常铺设。悬挑脚手架与落地脚手架之间间距40cm.（如下图）第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页3.313#~22#楼电梯井采用落地脚手架，由底至顶连续搭设。3.4脚手架立面布置如下示意图5-1、第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页示意图5-1、第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页4.脚手架用途本工程外脚手架主要用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，按装饰脚手架的搭设标准执行。5.脚手架搭设材料与要求5.1搭设脚手架的主要材料采用：Φ48×2.75钢管、连墙杆的质量应符合国标《碳素结构钢》（GB/T700）中Q235-A级钢规定、扣件的材质应符合国标《钢管脚手架扣件》（GB15831）中的规定、竹芭脚手板、绿色密目安全网、型钢（工字钢、槽钢、钢筋）、钢丝绳以及配套构配件应符合《建筑施工扣件钢管脚手架安全技术规范》（JGJ130-2011）中的规定。5.2所有脚手架外侧立杆设置防护栏杆，并满挂密目式安全绿网，剪刀撑应涂刷黄黑相间颜色，以保证脚手架外观颜色一致。5.3人行斜道应选择外墙比较规则的部位设置，采用落地脚手架搭设的建筑物人行斜道由地（楼）面至操作层连续设置，人行斜道为“之”字型形式，人行斜道搭设高度不得超过25m，并与建筑物或外架连接牢固；人行斜道停止搭设后，在建筑物内部设置安全通道，利用建筑物内部楼梯解决施工人员上下楼层。6.第一种外架方式：双排钢管落地脚手架6.1搭设参数6.1.1本工程多层区各栋均采用落地式外架从±0.00m开始搭设，搭设高度20.4m；小高层区南侧采用落地式外架从地下室顶板-1.3m开始搭设，搭设最大高度29.8m；，部分从裙楼屋面搭设。6.1.2落地脚手架搭设构造尺寸如下：立杆纵距La=1.20m，立杆横距Lb=1.05m，步距h=1.80m，连墙杆件水平间距L1=3.0m，竖向间距H1=4m，连墙杆件使用Φ48×2.75钢管，一端用直角扣件与脚手架内外立杆连接，另一端与建筑物预埋的钢管用扣件连接（见下图）；脚手架外侧满挂绿色密目安全立网，允许搭设高度H≤50m。第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页落地式脚手架计算书：计算依据：依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、《建筑地基基础设计规范》（GB50007-2002）、《建筑结构荷载规范》（GB50009-2001(2006年版)）编制。一、参数信息:1.脚手架参数计算的脚手架为双排...
