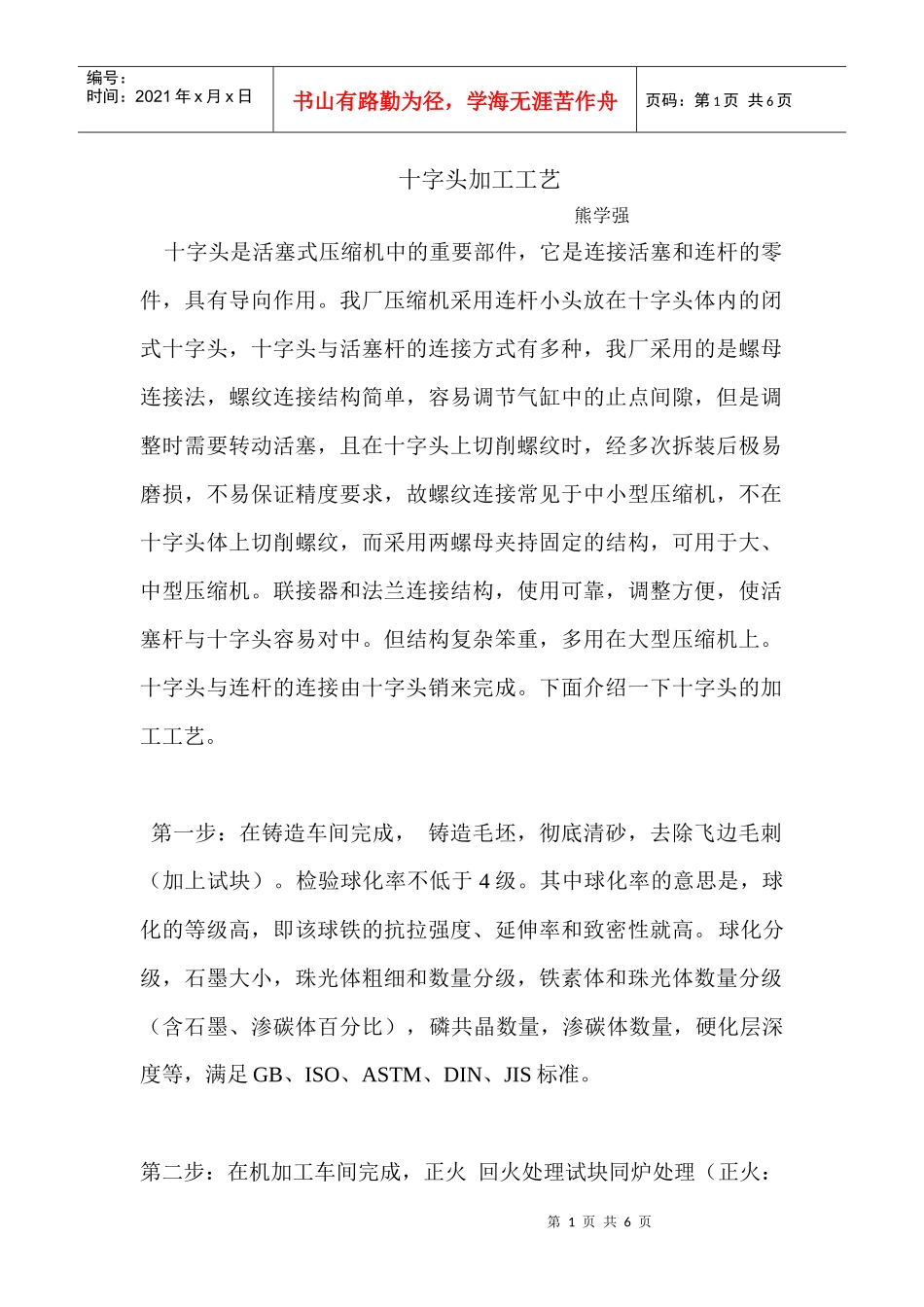

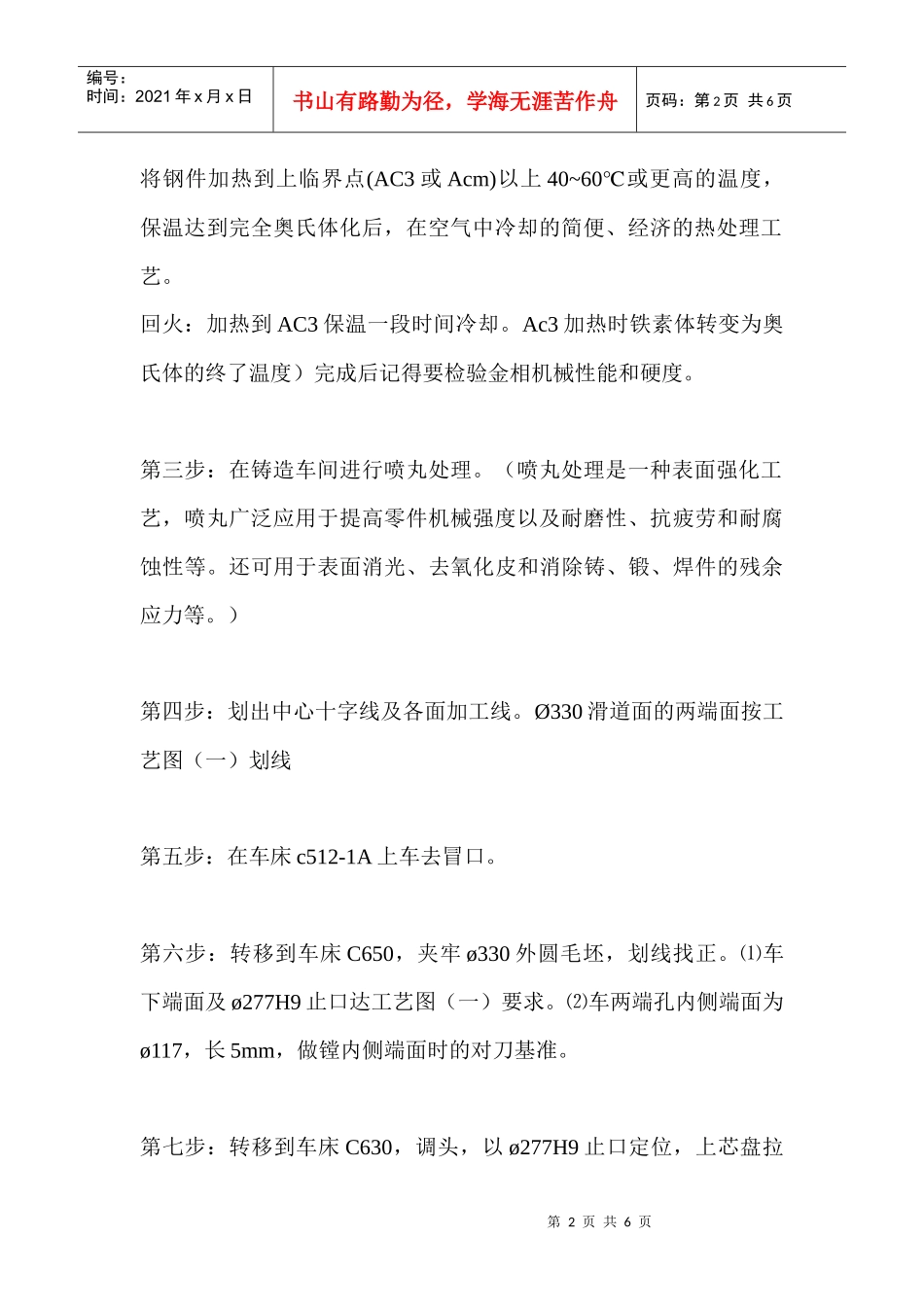

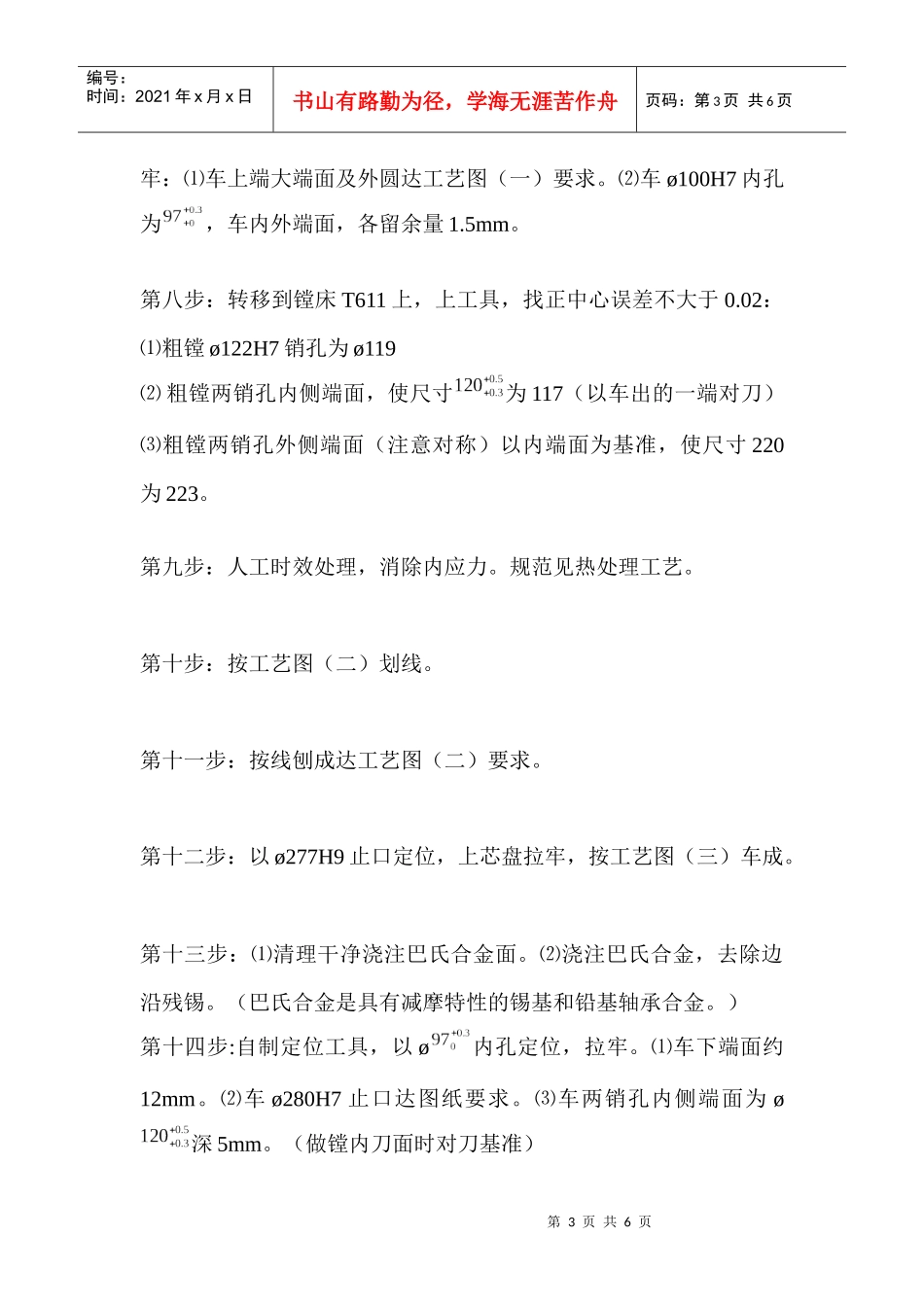

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页十字头加工工艺熊学强十字头是活塞式压缩机中的重要部件，它是连接活塞和连杆的零件，具有导向作用。我厂压缩机采用连杆小头放在十字头体内的闭式十字头，十字头与活塞杆的连接方式有多种，我厂采用的是螺母连接法，螺纹连接结构简单，容易调节气缸中的止点间隙，但是调整时需要转动活塞，且在十字头上切削螺纹时，经多次拆装后极易磨损，不易保证精度要求，故螺纹连接常见于中小型压缩机，不在十字头体上切削螺纹，而采用两螺母夹持固定的结构，可用于大、中型压缩机。联接器和法兰连接结构，使用可靠，调整方便，使活塞杆与十字头容易对中。但结构复杂笨重，多用在大型压缩机上。十字头与连杆的连接由十字头销来完成。下面介绍一下十字头的加工工艺。第一步：在铸造车间完成，铸造毛坯，彻底清砂，去除飞边毛刺（加上试块）。检验球化率不低于4级。其中球化率的意思是，球化的等级高，即该球铁的抗拉强度、延伸率和致密性就高。球化分级，石墨大小，珠光体粗细和数量分级，铁素体和珠光体数量分级（含石墨、渗碳体百分比），磷共晶数量，渗碳体数量，硬化层深度等，满足GB、ISO、ASTM、DIN、JIS标准。第二步：在机加工车间完成，正火回火处理试块同炉处理（正火：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页将钢件加热到上临界点(AC3或Acm)以上40~60℃或更高的温度，保温达到完全奥氏体化后，在空气中冷却的简便、经济的热处理工艺。回火：加热到AC3保温一段时间冷却。Ac3加热时铁素体转变为奥氏体的终了温度）完成后记得要检验金相机械性能和硬度。第三步：在铸造车间进行喷丸处理。（喷丸处理是一种表面强化工艺，喷丸广泛应用于提高零件机械强度以及耐磨性、抗疲劳和耐腐蚀性等。还可用于表面消光、去氧化皮和消除铸、锻、焊件的残余应力等。）第四步：划出中心十字线及各面加工线。Ø330滑道面的两端面按工艺图（一）划线第五步：在车床c512-1A上车去冒口。第六步：转移到车床C650，夹牢ø330外圆毛坯，划线找正。⑴车下端面及ø277H9止口达工艺图（一）要求。⑵车两端孔内侧端面为ø117，长5mm，做镗内侧端面时的对刀基准。第七步：转移到车床C630，调头，以ø277H9止口定位，上芯盘拉第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页牢：⑴车上端大端面及外圆达工艺图（一）要求。⑵车ø100H7内孔为，车内外端面，各留余量1.5mm。第八步：转移到镗床T611上，上工具，找正中心误差不大于0.02：⑴粗镗ø122H7销孔为ø119⑵粗镗两销孔内侧端面，使尺寸为117（以车出的一端对刀）⑶粗镗两销孔外侧端面（注意对称）以内端面为基准，使尺寸220为223。第九步：人工时效处理，消除内应力。规范见热处理工艺。第十步：按工艺图（二）划线。第十一步：按线刨成达工艺图（二）要求。第十二步：以ø277H9止口定位，上芯盘拉牢，按工艺图（三）车成。第十三步：⑴清理干净浇注巴氏合金面。⑵浇注巴氏合金，去除边沿残锡。（巴氏合金是具有减摩特性的锡基和铅基轴承合金。）第十四步:自制定位工具，以ø内孔定位，拉牢。⑴车下端面约12mm。⑵车ø280H7止口达图纸要求。⑶车两销孔内侧端面为ø深5mm。（做镗内刀面时对刀基准）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页第十五步：调头，以ø280H7止口定位，上芯盘拉牢：⑴车上端大端面达图纸要求。⑵车ø330外圆为ø331，车两端锥面达图纸要求。⑶精车ø100H7内孔及内外端面达图纸要求。（ø145上端面到ø上端面尺寸控制在75±1.10）。第十六步：上工具，找正中心误差不大于0.01mm：⑴精镗ø127H7两销孔达图纸要求。⑵精镗两销孔内侧端面达图纸要求。⑶精镗两销孔外侧端面达图纸要求。⑷刮两销孔各槽及个倒角达图纸要求。用ø122H7塞规检验。第十七步：划头部小平面加工线及尺寸98平面加工线，划宽200侧面加工线。第十八步:刨出宽200侧面达图纸要求。第十九步：铣头部小平面及尺寸98平面达图纸要求...
