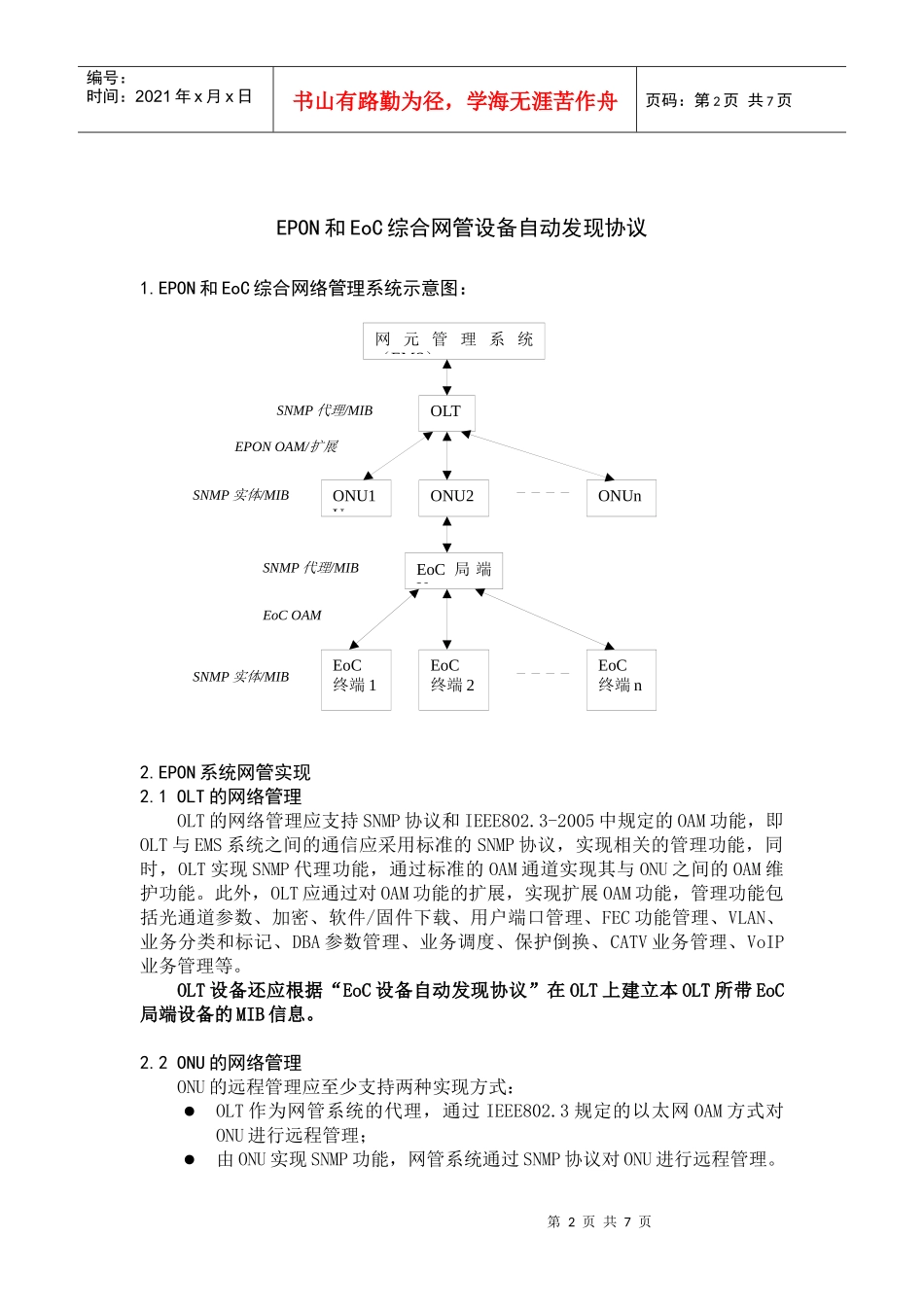

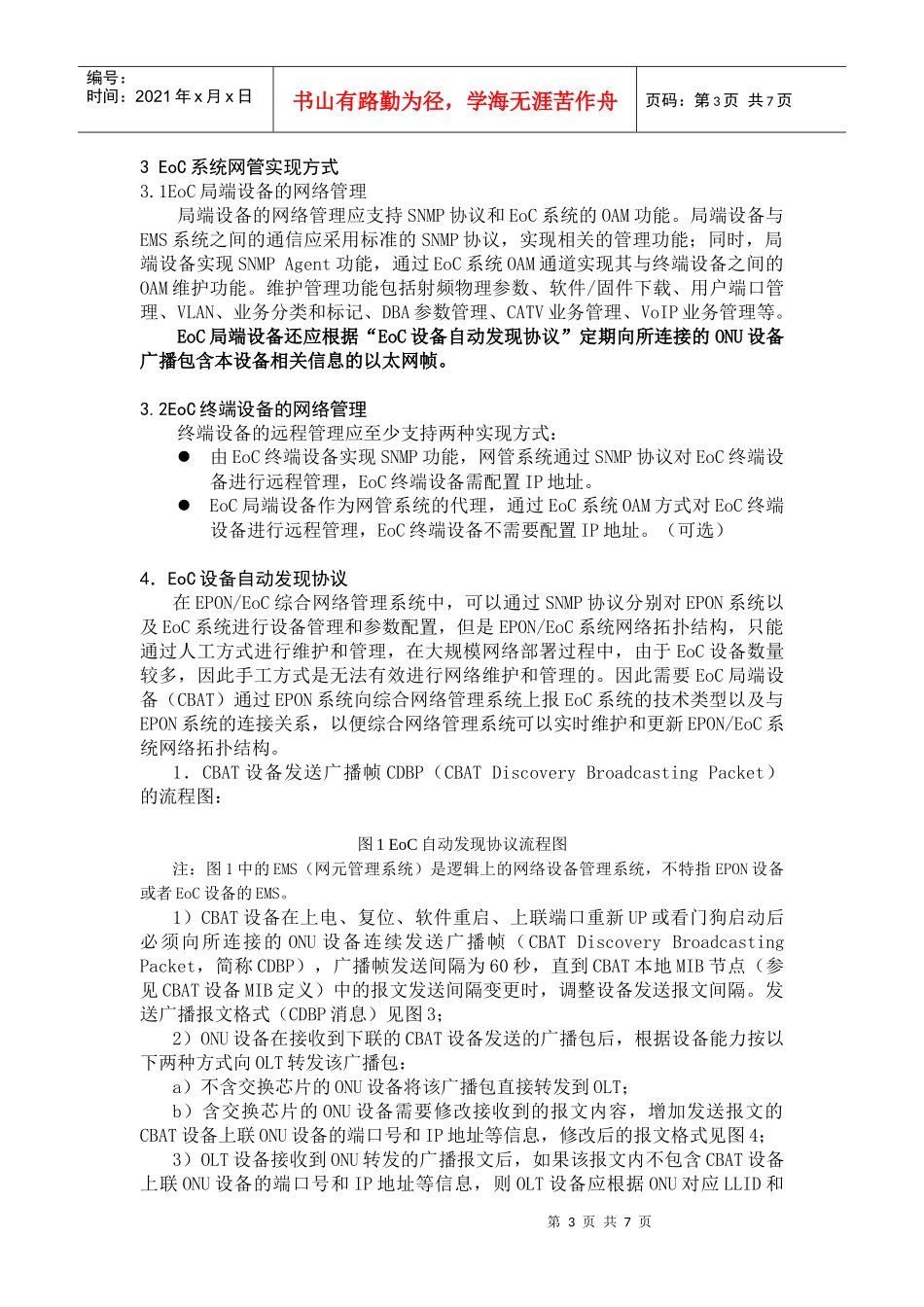

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页EPON和EoC综合网管设备自动发现协议1.EPON和EoC综合网络管理系统示意图：2.EPON系统网管实现2.1OLT的网络管理OLT的网络管理应支持SNMP协议和IEEE802.3-2005中规定的OAM功能，即OLT与EMS系统之间的通信应采用标准的SNMP协议，实现相关的管理功能，同时，OLT实现SNMP代理功能，通过标准的OAM通道实现其与ONU之间的OAM维护功能。此外，OLT应通过对OAM功能的扩展，实现扩展OAM功能，管理功能包括光通道参数、加密、软件/固件下载、用户端口管理、FEC功能管理、VLAN、业务分类和标记、DBA参数管理、业务调度、保护倒换、CATV业务管理、VoIP业务管理等。OLT设备还应根据“EoC设备自动发现协议”在OLT上建立本OLT所带EoC局端设备的MIB信息。2.2ONU的网络管理ONU的远程管理应至少支持两种实现方式：OLT作为网管系统的代理，通过IEEE802.3规定的以太网OAM方式对ONU进行远程管理；由ONU实现SNMP功能，网管系统通过SNMP协议对ONU进行远程管理。网元管理系统（EMS）OLTONU1UONU2ONUnEoC局端UEoC终端1EoC终端2EoC终端nSNMP代理/MIBEPONOAM/扩展SNMP实体/MIBSNMP代理/MIBEoCOAMSNMP实体/MIB第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3EoC系统网管实现方式3.1EoC局端设备的网络管理局端设备的网络管理应支持SNMP协议和EoC系统的OAM功能。局端设备与EMS系统之间的通信应采用标准的SNMP协议，实现相关的管理功能；同时，局端设备实现SNMPAgent功能，通过EoC系统OAM通道实现其与终端设备之间的OAM维护功能。维护管理功能包括射频物理参数、软件/固件下载、用户端口管理、VLAN、业务分类和标记、DBA参数管理、CATV业务管理、VoIP业务管理等。EoC局端设备还应根据“EoC设备自动发现协议”定期向所连接的ONU设备广播包含本设备相关信息的以太网帧。3.2EoC终端设备的网络管理终端设备的远程管理应至少支持两种实现方式：由EoC终端设备实现SNMP功能，网管系统通过SNMP协议对EoC终端设备进行远程管理，EoC终端设备需配置IP地址。EoC局端设备作为网管系统的代理，通过EoC系统OAM方式对EoC终端设备进行远程管理，EoC终端设备不需要配置IP地址。（可选）4．EoC设备自动发现协议在EPON/EoC综合网络管理系统中，可以通过SNMP协议分别对EPON系统以及EoC系统进行设备管理和参数配置，但是EPON/EoC系统网络拓扑结构，只能通过人工方式进行维护和管理，在大规模网络部署过程中，由于EoC设备数量较多，因此手工方式是无法有效进行网络维护和管理的。因此需要EoC局端设备（CBAT）通过EPON系统向综合网络管理系统上报EoC系统的技术类型以及与EPON系统的连接关系，以便综合网络管理系统可以实时维护和更新EPON/EoC系统网络拓扑结构。1．CBAT设备发送广播帧CDBP（CBATDiscoveryBroadcastingPacket）的流程图：图1EoC自动发现协议流程图注：图1中的EMS（网元管理系统）是逻辑上的网络设备管理系统，不特指EPON设备或者EoC设备的EMS。1）CBAT设备在上电、复位、软件重启、上联端口重新UP或看门狗启动后必须向所连接的ONU设备连续发送广播帧（CBATDiscoveryBroadcastingPacket，简称CDBP），广播帧发送间隔为60秒，直到CBAT本地MIB节点（参见CBAT设备MIB定义）中的报文发送间隔变更时，调整设备发送报文间隔。发送广播报文格式（CDBP消息）见图3；2）ONU设备在接收到下联的CBAT设备发送的广播包后，根据设备能力按以下两种...
