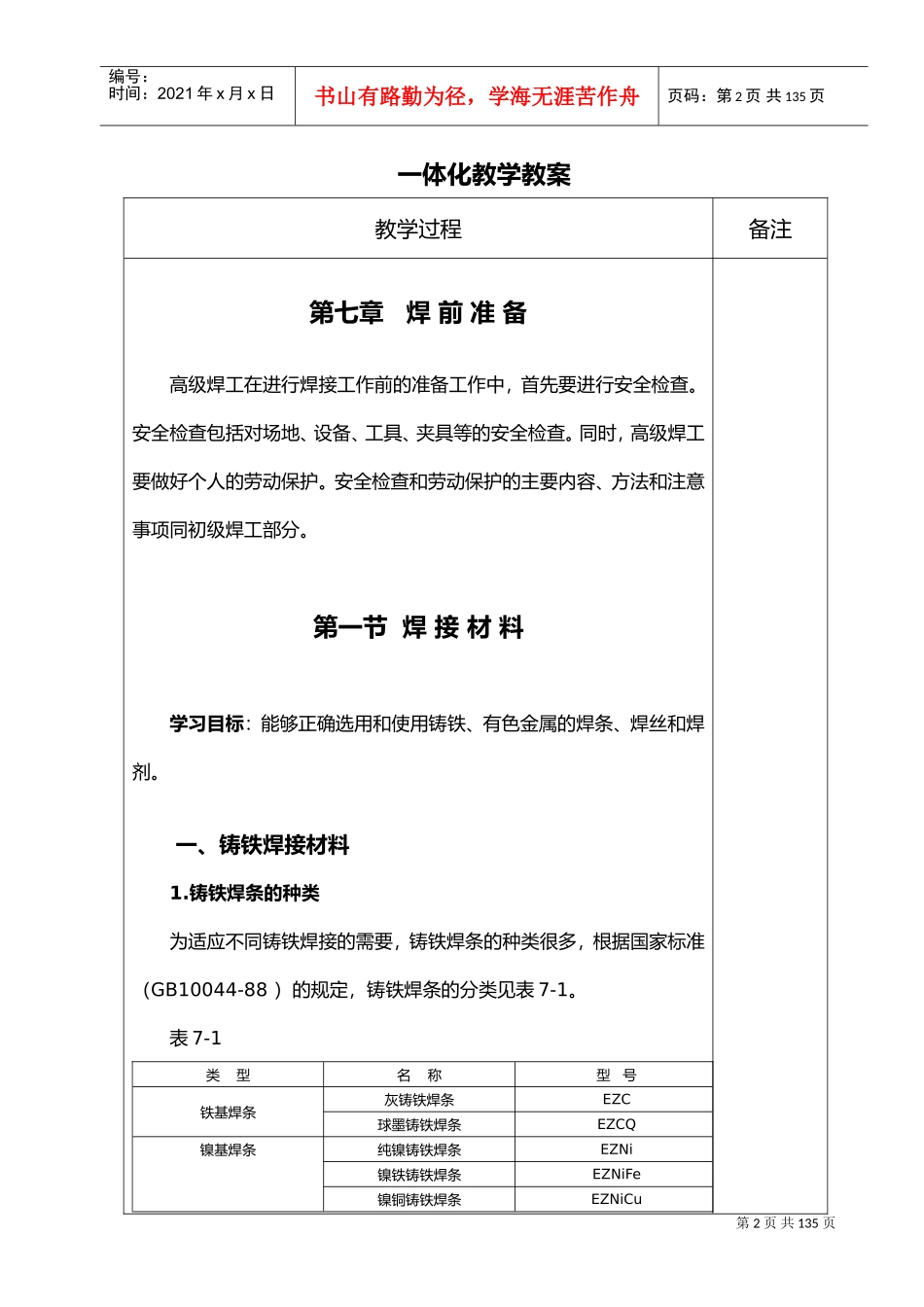

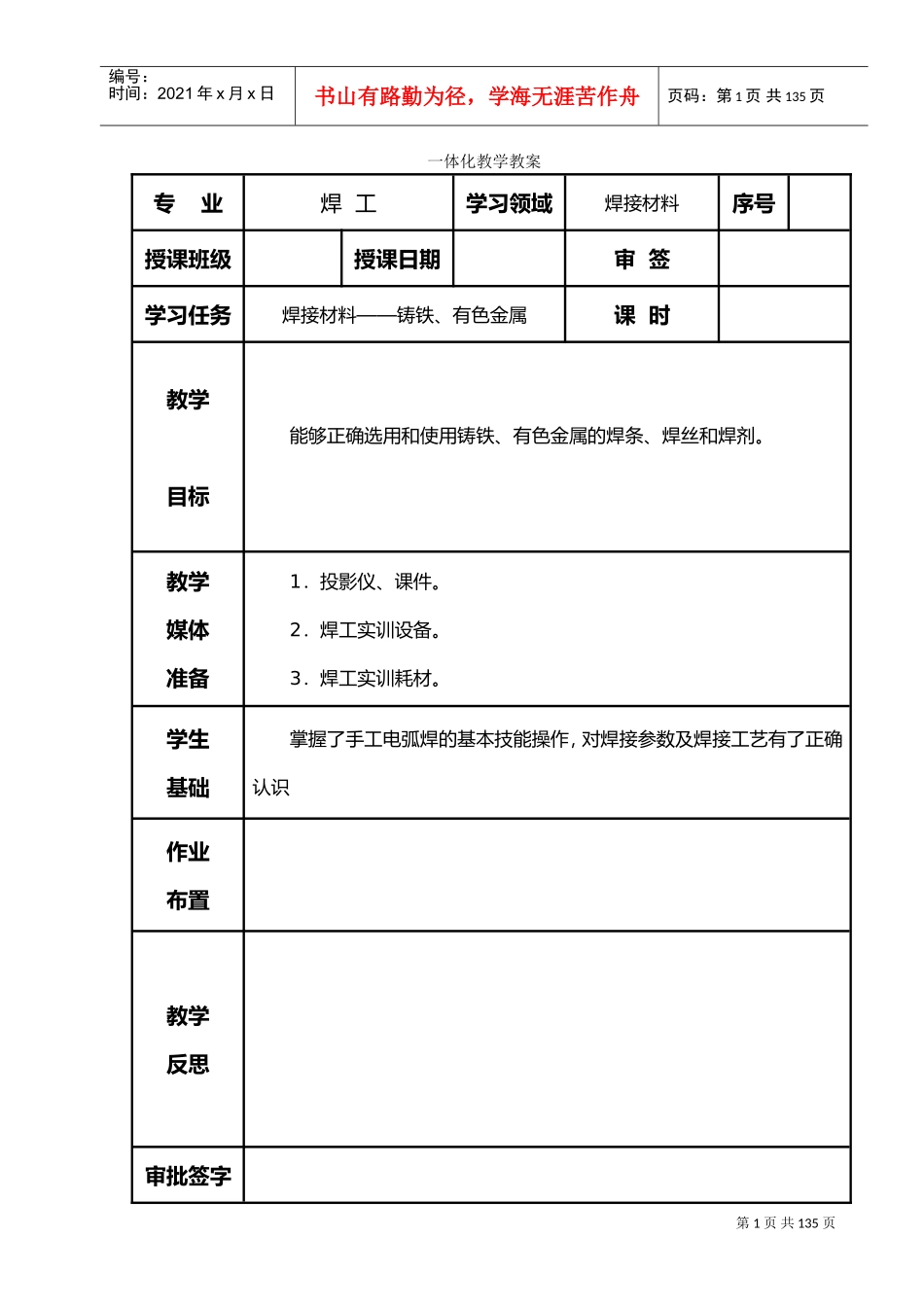

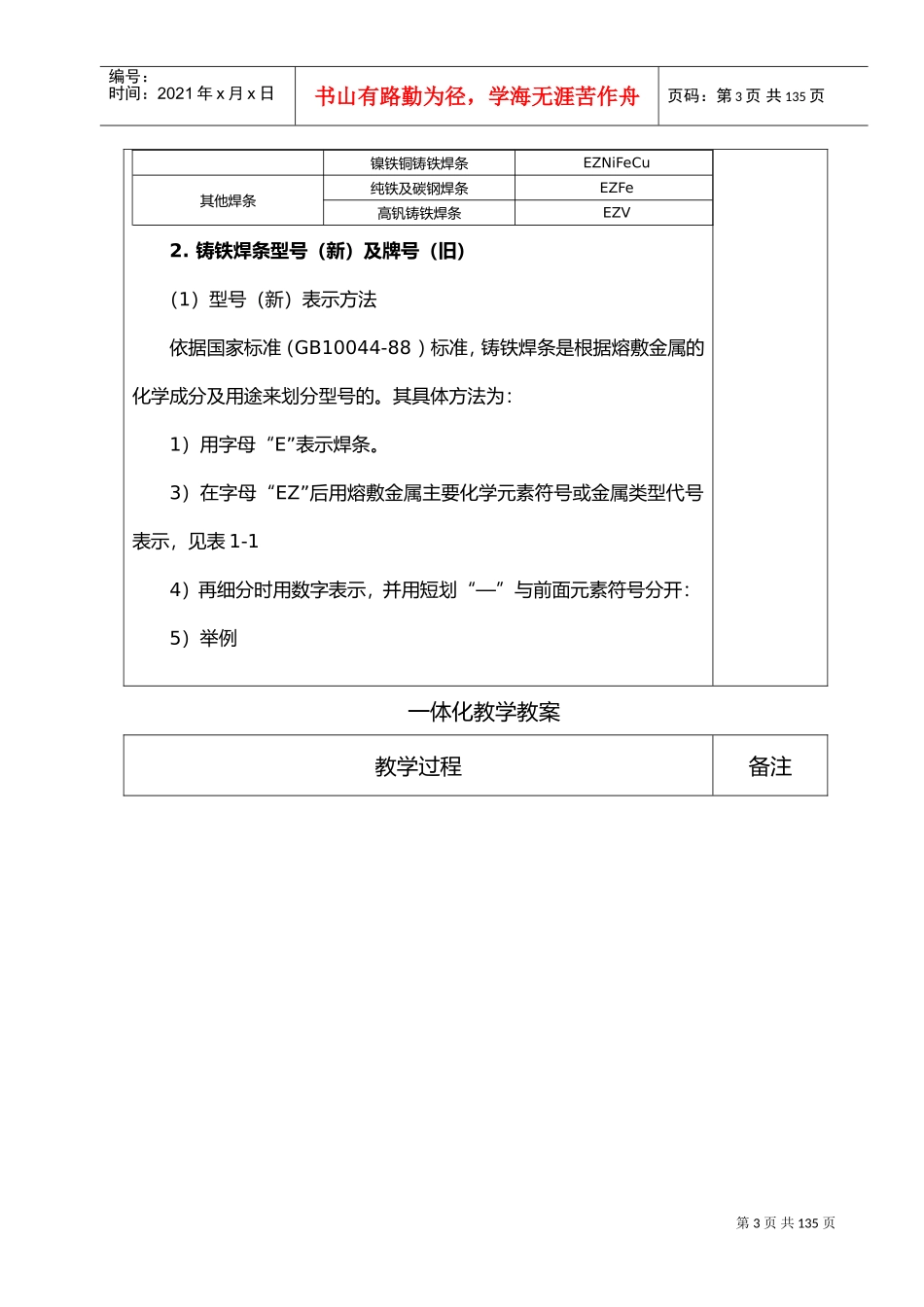

第1页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共135页一体化教学教案专业焊工学习领域焊接材料序号授课班级授课日期审签学习任务焊接材料——铸铁、有色金属课时教学目标能够正确选用和使用铸铁、有色金属的焊条、焊丝和焊剂。教学媒体准备1．投影仪、课件。2．焊工实训设备。3．焊工实训耗材。学生基础掌握了手工电弧焊的基本技能操作，对焊接参数及焊接工艺有了正确认识作业布置教学反思审批签字第2页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共135页一体化教学教案教学过程备注第七章焊前准备高级焊工在进行焊接工作前的准备工作中，首先要进行安全检查。安全检查包括对场地、设备、工具、夹具等的安全检查。同时，高级焊工要做好个人的劳动保护。安全检查和劳动保护的主要内容、方法和注意事项同初级焊工部分。第一节焊接材料学习目标：能够正确选用和使用铸铁、有色金属的焊条、焊丝和焊剂。一、铸铁焊接材料1.铸铁焊条的种类为适应不同铸铁焊接的需要，铸铁焊条的种类很多，根据国家标准（GB10044-88）的规定，铸铁焊条的分类见表7-1。表7-1类型名称型号铁基焊条灰铸铁焊条EZC球墨铸铁焊条EZCQ镍基焊条纯镍铸铁焊条EZNi镍铁铸铁焊条EZNiFe镍铜铸铁焊条EZNiCu第3页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共135页镍铁铜铸铁焊条EZNiFeCu其他焊条纯铁及碳钢焊条EZFe高钒铸铁焊条EZV2.铸铁焊条型号（新）及牌号（旧）（1）型号（新）表示方法依据国家标准（GB10044-88）标准，铸铁焊条是根据熔敷金属的化学成分及用途来划分型号的。其具体方法为：1）用字母“E”表示焊条。3）在字母“EZ”后用熔敷金属主要化学元素符号或金属类型代号表示，见表1-14）再细分时用数字表示，并用短划“—”与前面元素符号分开：5）举例一体化教学教案教学过程备注第4页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共135页（2）型号（新）与牌号（旧）对照为了便于识别，现将常用铸铁焊条型号（新）与牌号（旧）对应情况列于表7-2。3.铸铁焊条的选用常用铸铁焊条的主要用途以及使用时应注意的问题列于表7-3，以便正确的选用。4.铸铁焊丝的选用（l）铸铁焊丝型号第5页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共135页依据国家标准（GB10044-88）的规定，铸铁焊丝的型号是根据焊丝本身的化学成分及用途来划分的。具体表示为：一体化教学教案教学过程备注1）用字母“R”表示焊丝。2）用字母“Z”表示焊丝用于铸铁焊接。3）在字母“RZ”后用焊丝主要化学元素符号或金属类型代号表示，见表7-4。4）再细分时用数字表示，并以短划“—”与前面化学元素符号分开。5）举例（2）铸铁焊丝的选用1）RZC型焊丝的选用RZC型是采用石墨化元素较多的灰铸铁浇铸成焊丝。适用于中小型薄壁件铸铁的气焊。可以配合焊粉使用。采用热焊和不预热焊法。第6页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共135页①热焊是焊前把工件预热至6000C左右，在4000C以上焊补，焊后600～7000C保温消除应力。焊缝可加工，其硬度、强度及颜色与母材相同。②不预热焊是焊前工件不预热或局部预热，焊后缓冷。焊缝可加工，其硬度、强度及颜色与母材基本相同。2）RICH型焊丝的选用RICH型焊丝中含有一定质量分数的合金元素，焊缝强度较高，适用于高强度灰铸铁及合金铸铁等气焊。可以配合焊粉使用，补焊工艺与RZC基本相同。根据需要，焊后可以进行热处理：3）RZCQ型焊丝的选用RZCQ型焊丝中含有一定量的球化剂，焊缝中的石墨呈球状，具有较好的塑性和韧性适用于球墨铸铁、高强度灰铸铁及可锻铸铁的气焊。补焊工艺与RZC基本相同，焊后可进行热处理。5.铸铁焊粉铸铁气焊时，由于硅易氧化而生成高熔点的酸性氧化物SiO2，其粘一体化教学教案教学过程备注第7页共135页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共135页度较大，流动性不好，妨碍焊接过程的正常进行，易使焊缝造成夹渣等缺陷，故应设法除去。因此采用...
