翠兰活性染料染色工艺VIP免费

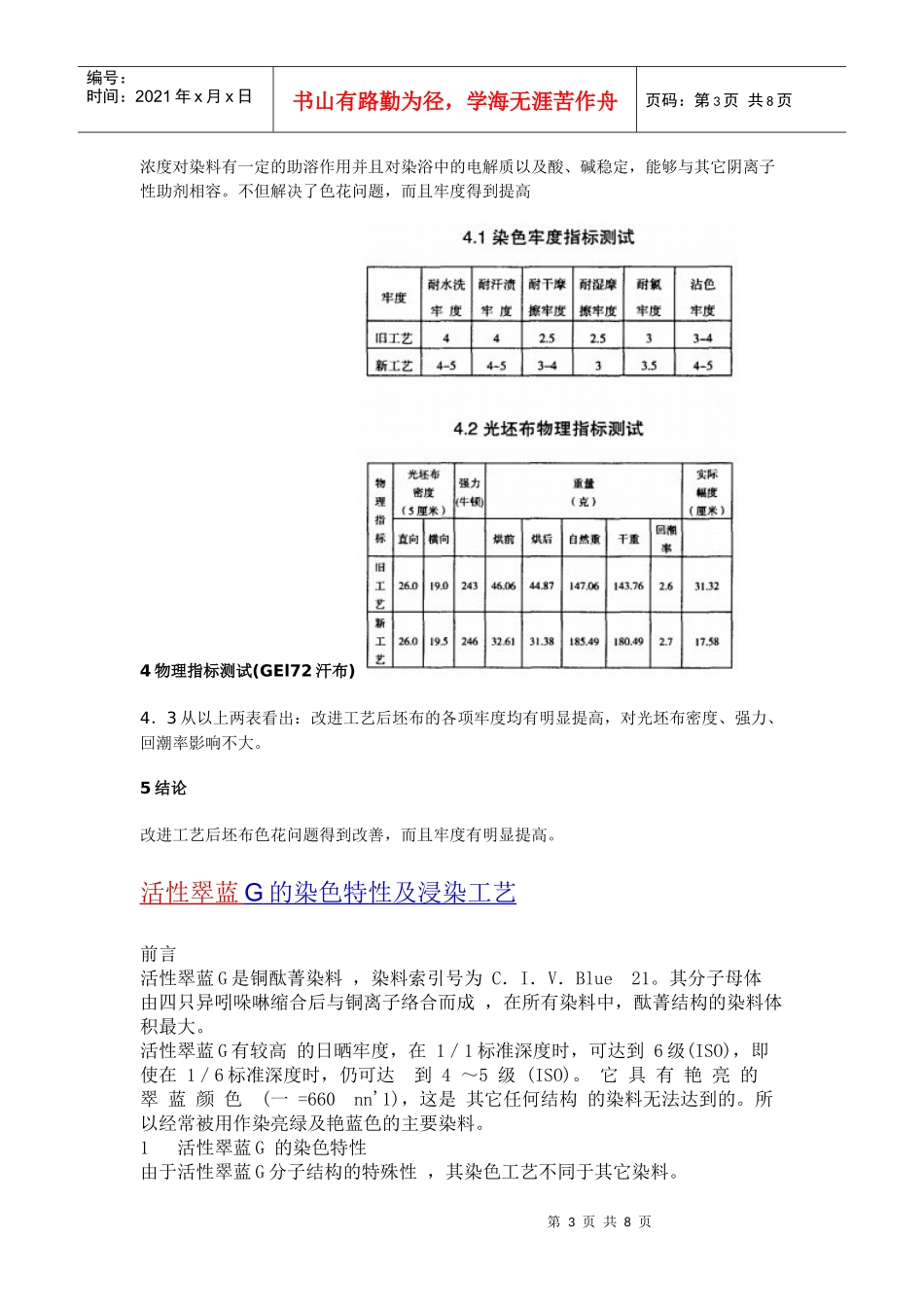

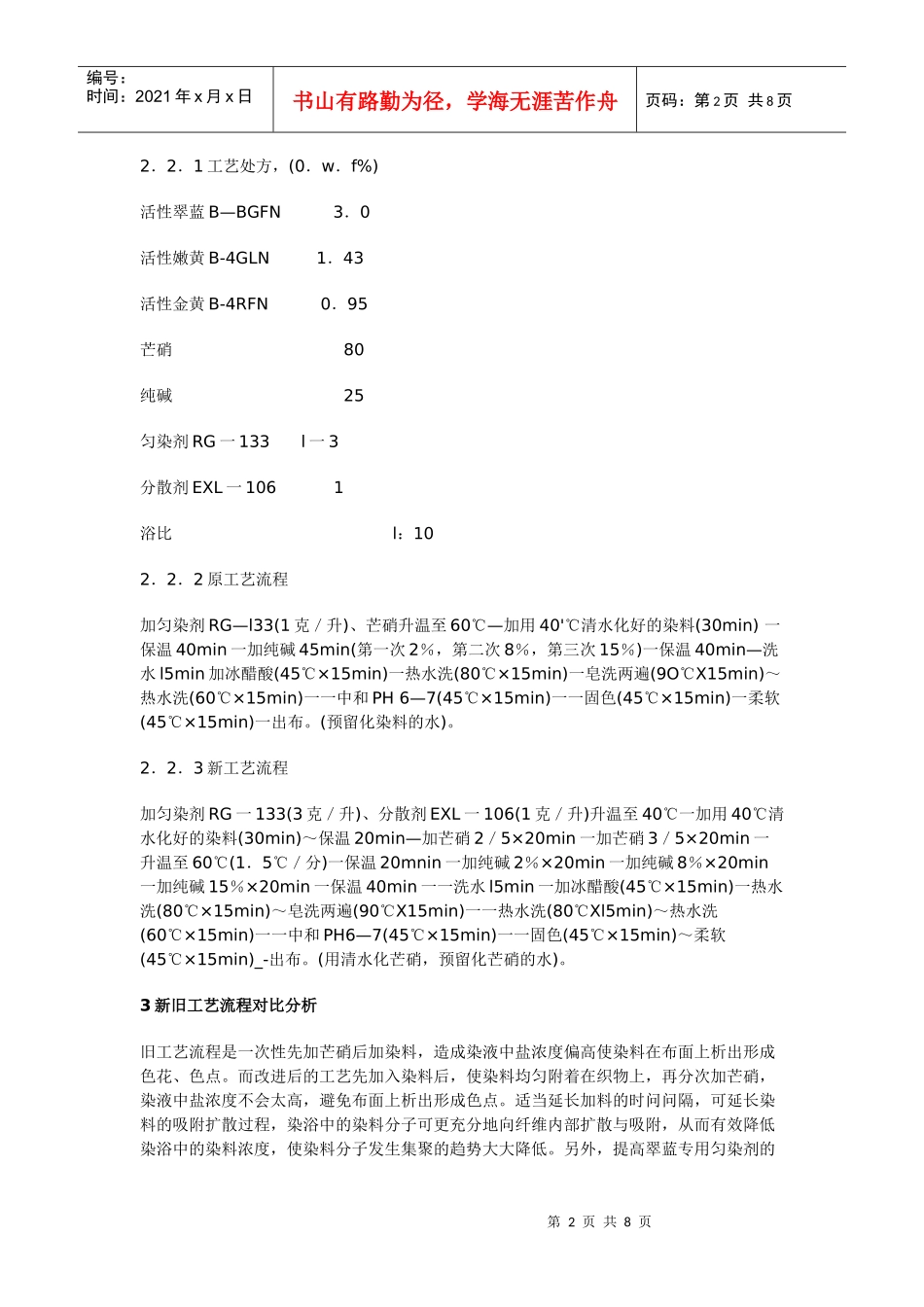

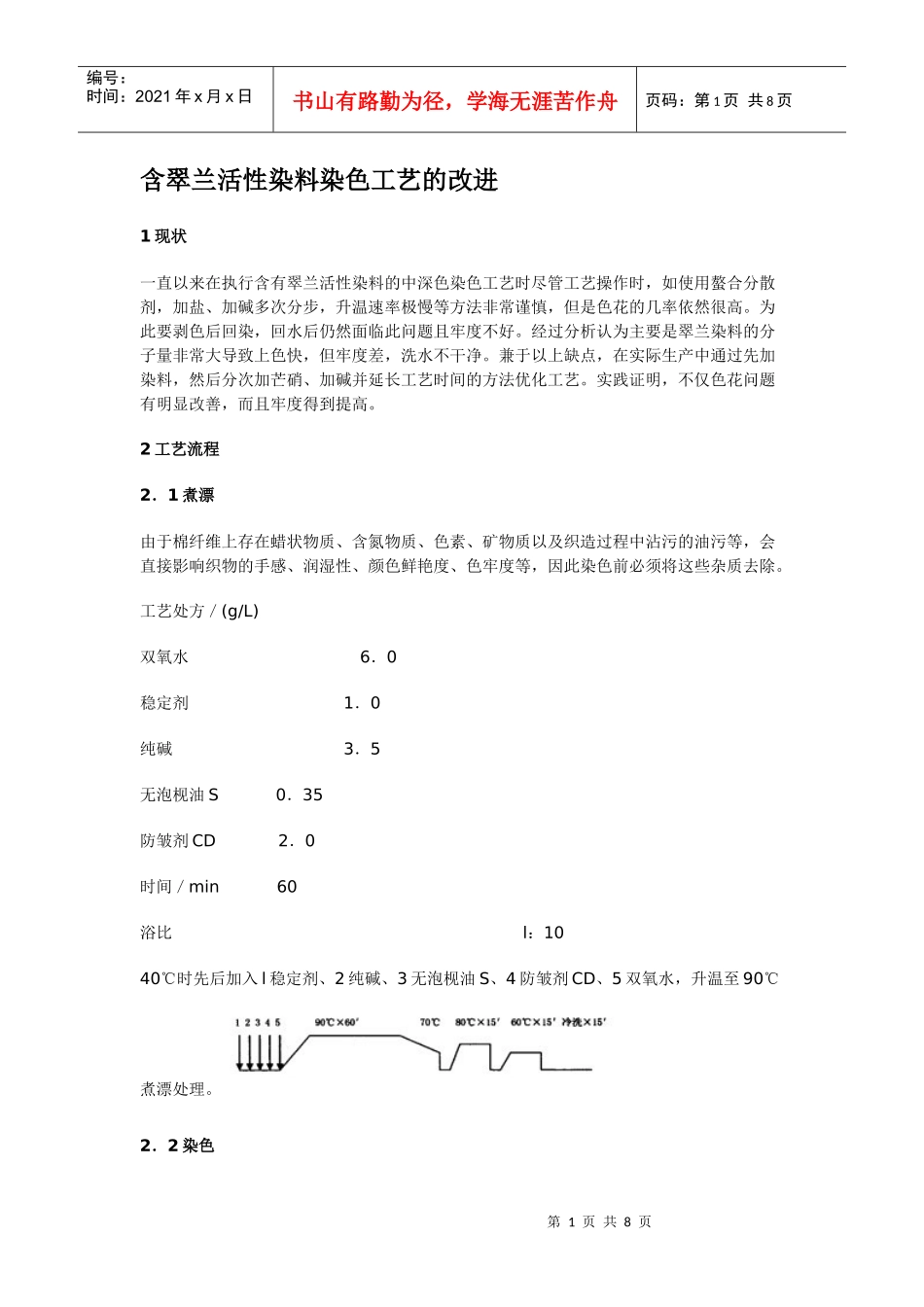

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页含翠兰活性染料染色工艺的改进1现状一直以来在执行含有翠兰活性染料的中深色染色工艺时尽管工艺操作时，如使用螯合分散剂，加盐、加碱多次分步，升温速率极慢等方法非常谨慎，但是色花的几率依然很高。为此要剥色后回染，回水后仍然面临此问题且牢度不好。经过分析认为主要是翠兰染料的分子量非常大导致上色快，但牢度差，洗水不干净。兼于以上缺点，在实际生产中通过先加染料，然后分次加芒硝、加碱并延长工艺时间的方法优化工艺。实践证明，不仅色花问题有明显改善，而且牢度得到提高。2工艺流程2．1煮漂由于棉纤维上存在蜡状物质、含氮物质、色素、矿物质以及织造过程中沾污的油污等，会直接影响织物的手感、润湿性、颜色鲜艳度、色牢度等，因此染色前必须将这些杂质去除。工艺处方／(g/L)双氧水6．0稳定剂1．0纯碱3．5无泡枧油S0．35防皱剂CD2．0时间／min60浴比l：1040℃时先后加入l稳定剂、2纯碱、3无泡枧油S、4防皱剂CD、5双氧水，升温至90℃煮漂处理。2．2染色第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2．2．1工艺处方，(0．w．f%)活性翠蓝B—BGFN3．0活性嫩黄B-4GLN1．43活性金黄B-4RFN0．95芒硝80纯碱25匀染剂RG一133l一3分散剂EXL一1061浴比l：102．2．2原工艺流程加匀染剂RG—l33(1克／升)、芒硝升温至60℃—加用40'℃清水化好的染料(30min)一保温40min一加纯碱45min(第一次2％，第二次8％，第三次15％)一保温40min—洗水l5min加冰醋酸(45℃×15min)一热水洗(80℃×15min)一皂洗两遍(9O℃X15min)～热水洗(60℃×15min)一一中和PH6—7(45℃×15min)一一固色(45℃×15min)一柔软(45℃×15min)一出布。(预留化染料的水)。2．2．3新工艺流程加匀染剂RG一133(3克／升)、分散剂EXL一106(1克／升)升温至40℃一加用40℃清水化好的染料(30min)～保温20min—加芒硝2／5×20min一加芒硝3／5×20min一升温至60℃(1．5℃／分)一保温20mnin一加纯碱2％×20min一加纯碱8％×20min一加纯碱15％×20min一保温40min一一洗水l5min一加冰醋酸(45℃×15min)一热水洗(80℃×15min)～皂洗两遍(90℃X15min)一一热水洗(80℃Xl5min)～热水洗(60℃×15min)一一中和PH6—7(45℃×15min)一一固色(45℃×15min)～柔软(45℃×15min)_-出布。(用清水化芒硝，预留化芒硝的水)。3新旧工艺流程对比分析旧工艺流程是一次性先加芒硝后加染料，造成染液中盐浓度偏高使染料在布面上析出形成色花、色点。而改进后的工艺先加入染料后，使染料均匀附着在织物上，再分次加芒硝，染液中盐浓度不会太高，避免布面上析出形成色点。适当延长加料的时问问隔，可延长染料的吸附扩散过程，染浴中的染料分子可更充分地向纤维内部扩散与吸附，从而有效降低染浴中的染料浓度，使染料分子发生集聚的趋势大大降低。另外，提高翠蓝专用匀染剂的第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页浓度对染料有一定的助溶作用并且对染浴中的电解质以及酸、碱稳定，能够与其它阴离子性助剂相容。不但解决了色花问题，而且牢度得到提高4物理指标测试(GEl72汗布)4．3从以上两表看出：改进工艺后坯布的各项牢度均有明显提高，对光坯布密度、强力、回潮率影响不大。5结论改进工艺后坯布色花问题得到改善，而且牢度有明显提高。活性翠蓝G的染色特性及浸染工艺前言活性翠蓝G是铜酞菁染料，染料索引号为C．I．V．Blue21。其分子母体由四只异吲哚啉缩合后与铜离子络合而成，在所有染料中，酞菁结构的染料体积最大。活性翠蓝G有较高的日晒牢度，在1／1标准深度时，可达到6级(ISO)，即使在1／6标准深度时，仍可达到4～5级(ISO)。它具有艳亮的翠蓝颜色(一=660nn'1)，这是其它任何结构的染料无法达到的。所以经常被用作染亮绿及艳蓝色的主要染料。1活性翠蓝G的染色特性由于活性翠蓝G分子结构的特殊性，其染色工艺不同于其它染料。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1．1耐盐析性活性翠蓝G分子量大...
