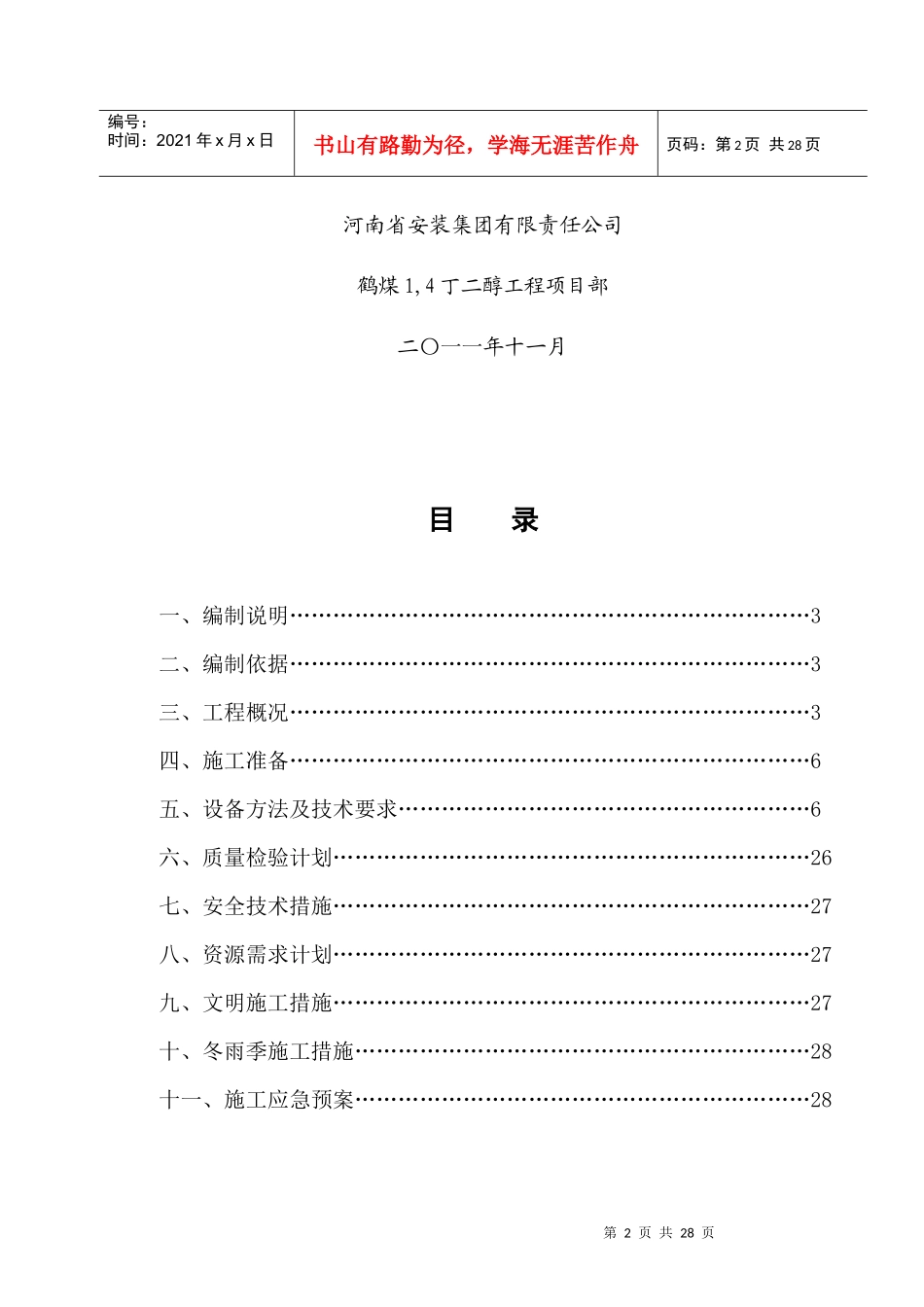

第0页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共28页施工组织设计（方案）报审表工程名称：年产10万吨1,4丁二醇项目一期工程编号：10045-PC05-YA-PP-006致：河南中大工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了鹤壁丁二醇项目设备安装方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：设备安装方案施工单位（章）总包单位（章）项目经理专业工程师日期日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期建设单位专业工程师审核意见：专业工程师日期第1页共28页第0页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页A3年产10万吨1,4-丁二醇项目一期工程设备安装方案批准：审核：编制：第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页河南省安装集团有限责任公司鹤煤1,4丁二醇工程项目部二〇一一年十一月目录一、编制说明………………………………………………………………3二、编制依据………………………………………………………………3三、工程概况………………………………………………………………3四、施工准备………………………………………………………………6五、设备方法及技术要求…………………………………………………6六、质量检验计划…………………………………………………………26七、安全技术措施…………………………………………………………27八、资源需求计划…………………………………………………………27九、文明施工措施…………………………………………………………27十、冬雨季施工措施………………………………………………………28十一、施工应急预案………………………………………………………28第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页一、编制说明本方案是针对鹤壁精细化工有限公司1,4丁二醇项目一期工程设备安装而编制的，主要工区有破碎车间、乙炔发生装置、甲醛装置、成品罐区、汽车衡等。二、编制依据2.1施工图2.2《石油化工吊装工作手册》(下册)2.3《化工工程起重施工规范》HGJ201-832.4《石油化工施工安全技术规程》SH3505－19992.5吊车性能表2.6安全技术操作规程（Q/JH121.1104-92）2.7《大型设备吊装工程施工工艺标准》SHJ515－90三、工程概况各设备参数如下：第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页乙炔发生装置：序号设备位号设备名称数量设备尺寸或其它参数36602V407缓冲水罐1∅2600X480036702V501乙炔气柜12000m3，∅20900X1444036802V502水封罐1∅1800X200036902V503排水水封1∅350X1200370M02101A/B颚式破碎机2DHKS4230371M02102A/B/C/D颚式破碎机4PEX250×1200372缓冲料仓2Φ3000×5250373逆水封罐2Φ1400×2410374正水封罐2Φ1600×2620375安全水封罐2Φ1000×2900376乙炔发生器2尺寸:φ3200×10000mm（TT）377洗涤冷却塔2尺寸:φ1600×17500mm（TT）378固定管板式换热器1∅1000X5570379洗涤水泵4流量：Q=80m³/h扬程：H=45m380管道泵6流量：Q=80m³/h扬程：H=25m381发生器注水泵12流量：Q=50m³/h扬程：H=60m382发生器注水泵24流量：Q=20m³/h扬程：H=60m383电石渣除尘泵2流量：Q=40m³/h扬程：H=18m384盘式给料机2最大进料粒度：50mm,进料口调节范围：60mm,生产能力：3~20m³/h385复合式破碎机2最大进料粒度：60mm,生产能力：20~30t/h386滚筒筛2筛下粒度：<3mm,生产能力：20~30t/h387干渣下料器2最大生产能力：30t/h388气相刮刀2389振荡器2激振力：10KN，振频：1420次/min390细料下料器2最大生产能力：30t/h391混料提升机2进料粒度：<50mm输送介质：电石密度：1.4t/m³，输送能力：90t/h进出口高度差H=29500进料口高H=1600392细料斗提升机2进料粒度：3~5mm输送介质：电石密度：1.4t/m³，输送能力：90t/h进出口高度差H=28200进料口高度H=1600393进料机2进料粒度：<3mm，最大输送能力：12t/h...
