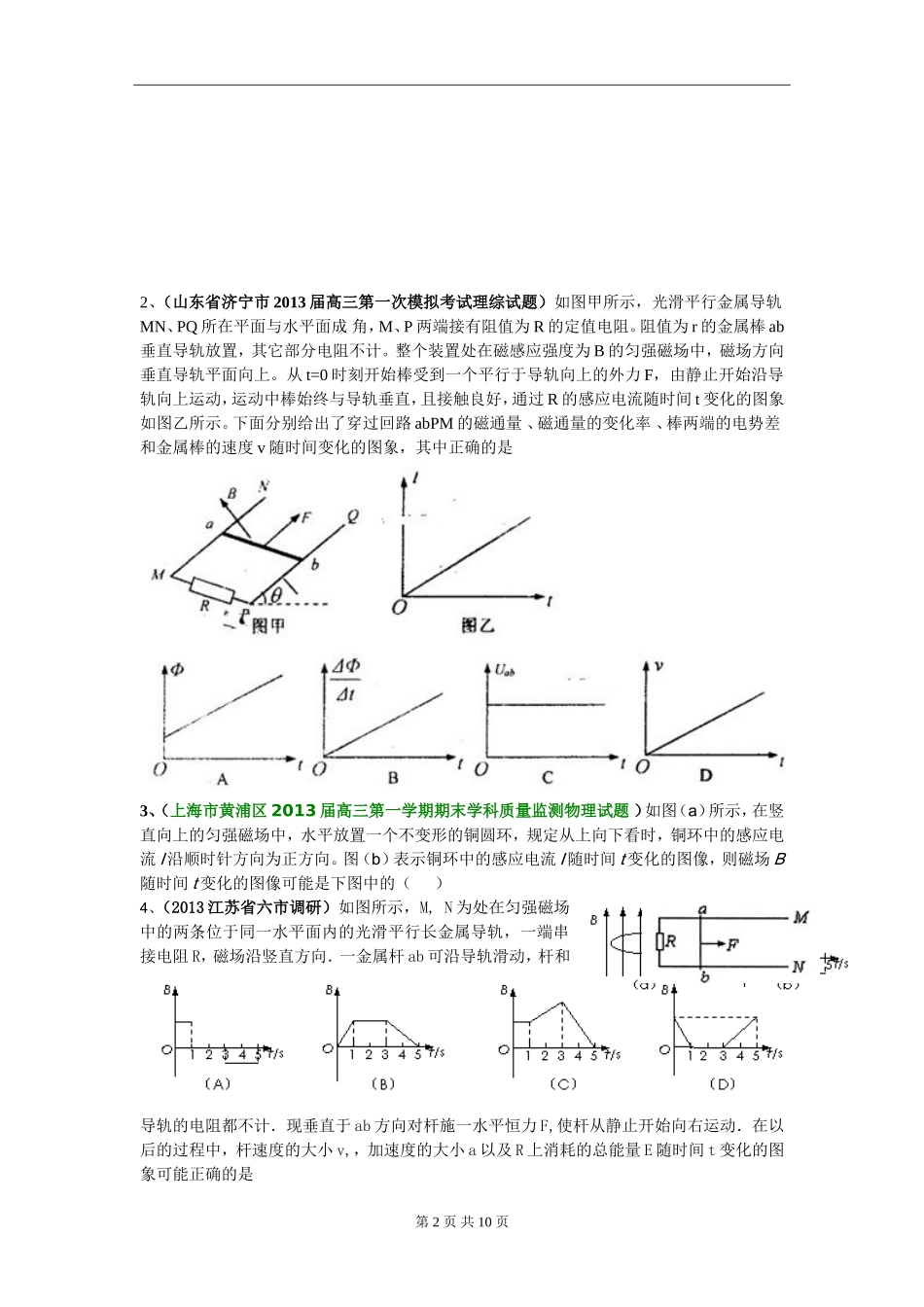

高考专题复习：电磁感应定律的应用一、基础知识要记牢1．电磁感应的图象问题分类在电磁感应现象中，回路产生的感应电动势、感应电流及磁场对导线的作用力随时间的变化规律，也可用图象直观地表示出来。如I－t、B－t、E－t、E－x、I－x图象等。此问题可分为两类：(1)由给定的电磁感应过程选出或画出相应的物理量的函数图象。(2)由给定的有关图象分析电磁感应过程，确定相关的物理量。2．分析思路(1)明确图象的种类。(2)分析电磁感应的具体过程。(3)结合相关规律写出函数表达式。(4)根据函数关系进行图象分析。二、方法技巧要用好1．图象选择问题求解物理图象的选择类问题可用“排除法”，即排除与题目要求相违背的图象，留下正确图象；也可用“对照法”，即按照题目要求画出正确的草图，再与选项对照，选出正确选择。解决此类问题的关键就是把握图象特点、分析相关物理量的函数关系、分析物理过程的变化规律或关键物理状态。2．图象分析问题在定性分析物理图象时，要明确图象中的横轴与纵轴所代表的物理量，要弄清图象的物理意义，借助有关的物理概念、公式、定理和定律作出分析判断；而对物理图象定量计算时，要搞清图象所揭示的物理规律或物理量间的函数关系，并要注意物理量的单位换算问题，要善于挖掘图象中的隐含条件，明确有关图线所包围的面积、图象在某位置的斜率(或其绝对值)、图线在纵轴和横轴上的截距所表示的物理意义。【复习巩固题】1、、(2009年宁夏、辽宁卷，19)如图(甲)所示，一导体圆环位于纸面内，O为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R.杆OM以匀角速度ω逆时针转动，t＝0时恰好在图示位置．规定从a到b流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t＝0开始转动一周的过程中，电流随ωt变化的图象是图(乙)中的()第1页共10页2、（山东省济宁市2013届高三第一次模拟考试理综试题）如图甲所示，光滑平行金属导轨MN、PQ所在平面与水平面成角，M、P两端接有阻值为R的定值电阻。阻值为r的金属棒ab垂直导轨放置，其它部分电阻不计。整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上。从t=0时刻开始棒受到一个平行于导轨向上的外力F，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直，且接触良好，通过R的感应电流随时间t变化的图象如图乙所示。下面分别给出了穿过回路abPM的磁通量、磁通量的变化率、棒两端的电势差和金属棒的速度v随时间变化的图象，其中正确的是3、（上海市黄浦区2013届高三第一学期期末学科质量监测物理试题）如图（a）所示，在竖直向上的匀强磁场中，水平放置一个不变形的铜圆环，规定从上向下看时，铜环中的感应电流I沿顺时针方向为正方向。图（b）表示铜环中的感应电流I随时间t变化的图像，则磁场B随时间t变化的图像可能是下图中的（）4、（2013江苏省六市调研）如图所示，M,N为处在匀强磁场中的两条位于同一水平面内的光滑平行长金属导轨，一端串接电阻R，磁场沿竖直方向．一金属杆ab可沿导轨滑动，杆和导轨的电阻都不计．现垂直于ab方向对杆施一水平恒力F,使杆从静止开始向右运动．在以后的过程中，杆速度的大小v,，加速度的大小a以及R上消耗的总能量E随时间t变化的图象可能正确的是第2页共10页5、（河南省郑州市2013届高三第二次质量预测物理试题卷）如图所示，在光滑绝缘斜面上放置一矩形铝框abcd,铝框的质量为m、电阻为R，斜面上ef线与gh劝线间有垂直斜面向上的匀强磁场，ef//gh//pq//ab,eh>bc。如果铝框从磁场上方的某一位置由静止开始运动。则从开始运动到ab边到达gh线之前的速度(v)—时间(t)图象可能正确的有6、（四川省绵阳市2013届高三第三次诊断性考试理科综合物理试题）如图甲所示，导体框架abcd的ab、cd边平行，框架平面与水平面的夹角为θ,质量为m的导体棒PQ垂直放在两平行导轨ab、cd上,导体棒与框架构成回路的总电阻为R,整个装置处于垂直于框架平面的变化磁场中,磁感应强度(取垂直框架向上为正）随时间变化规律如图.乙所示。PQ能始终保...
