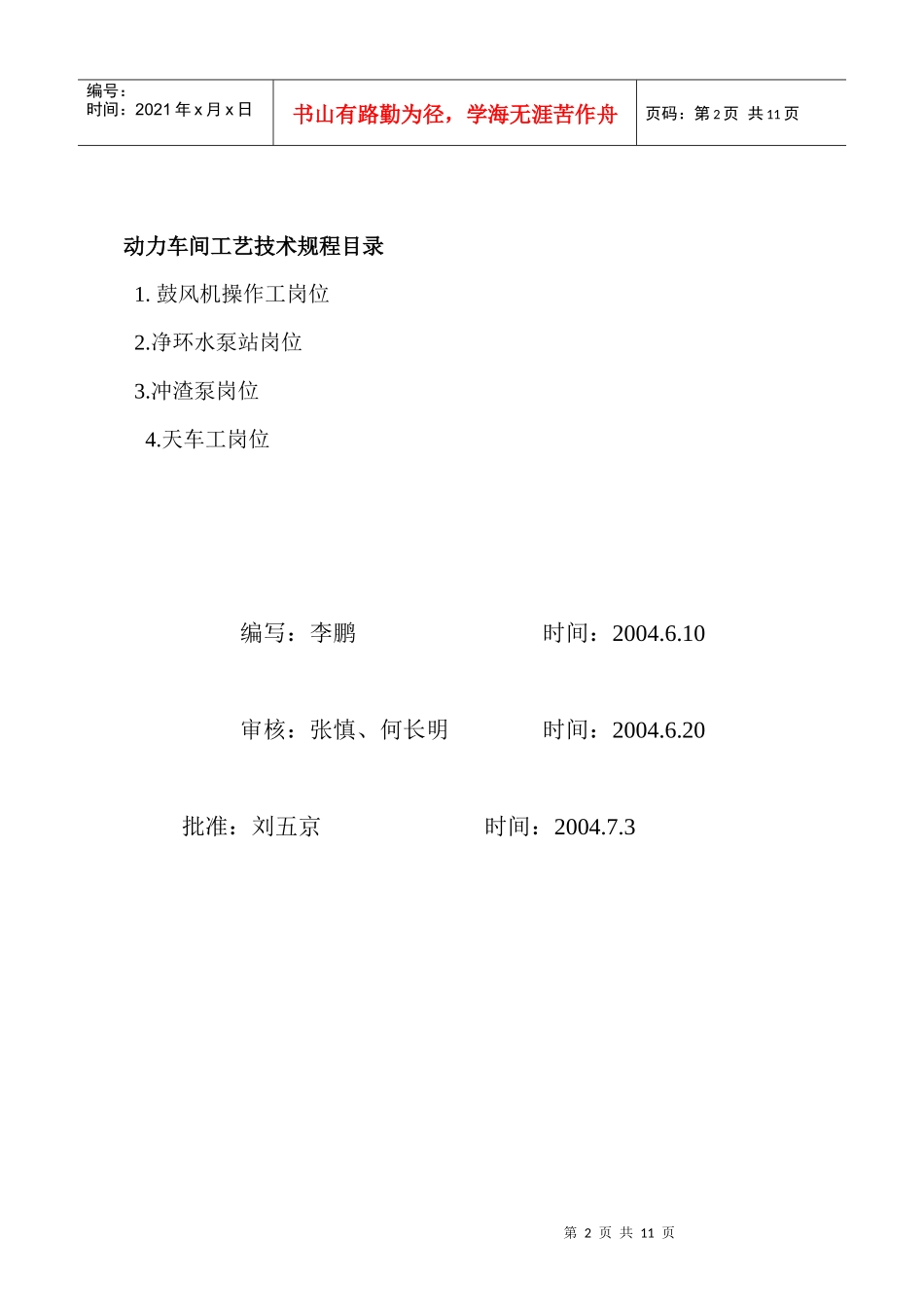

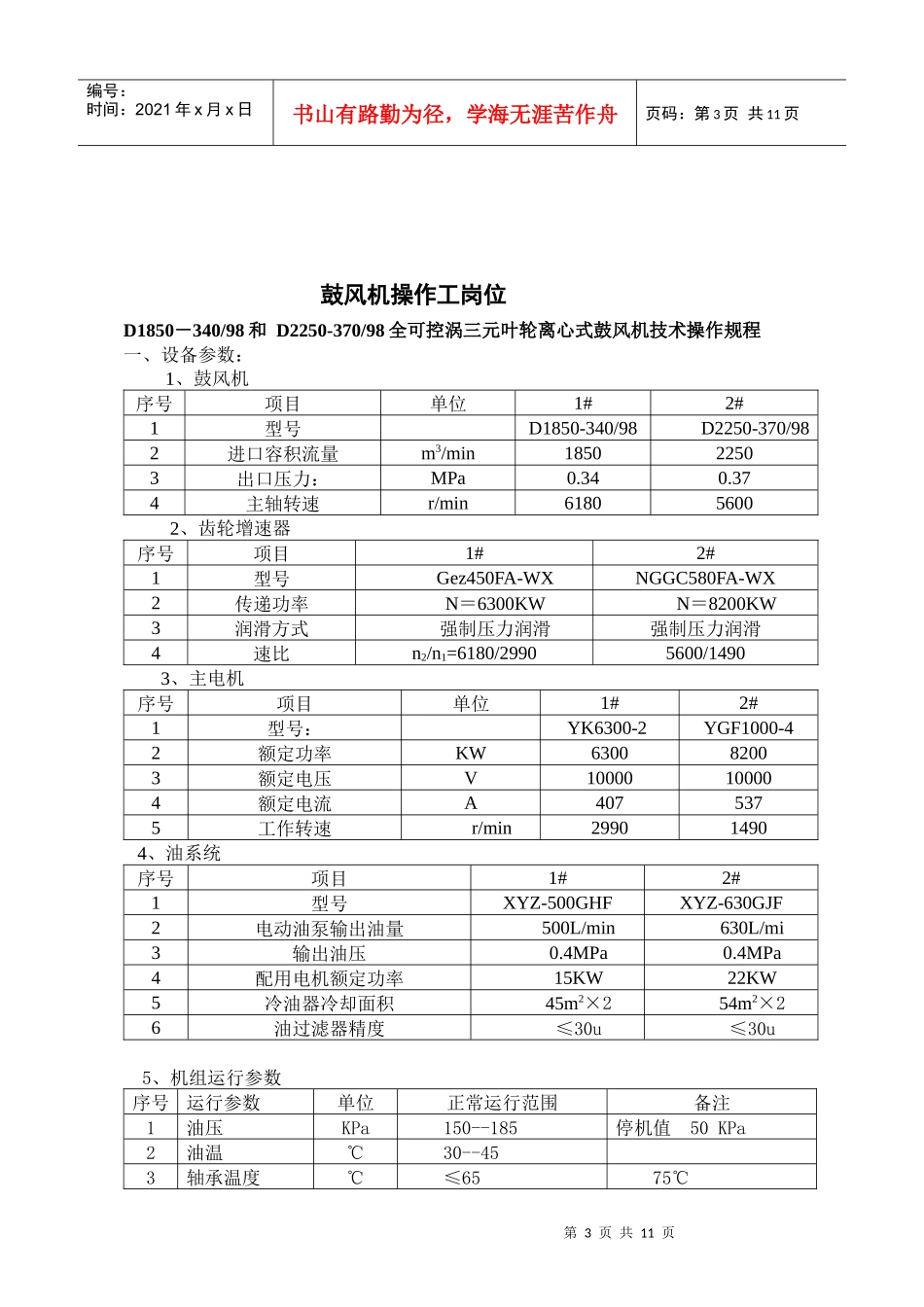

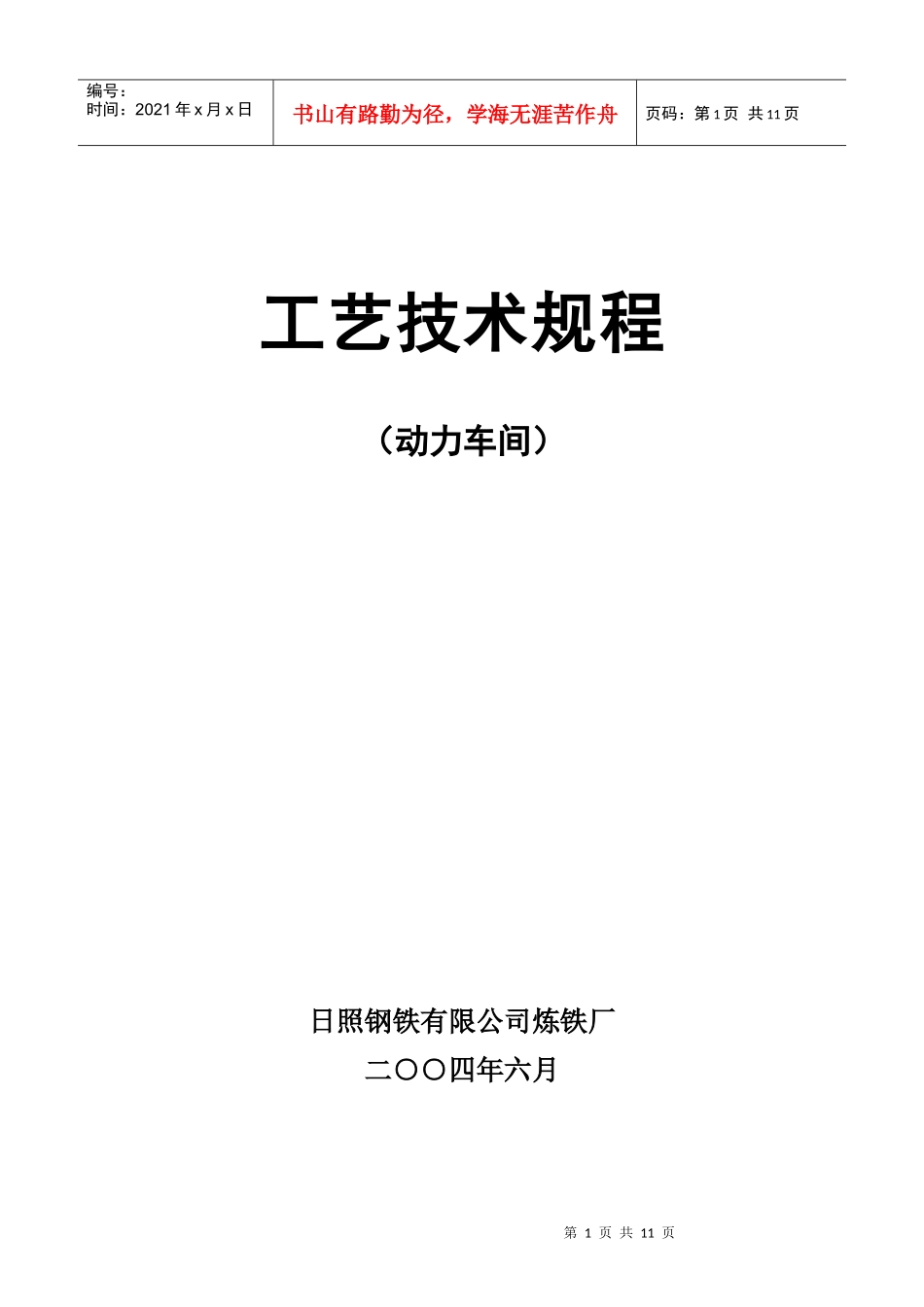

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页工艺技术规程（动力车间）日照钢铁有限公司炼铁厂二○○四年六月第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页动力车间工艺技术规程目录1.鼓风机操作工岗位2.净环水泵站岗位3.冲渣泵岗位4.天车工岗位编写：李鹏时间：2004.6.10审核：张慎、何长明时间：2004.6.20批准：刘五京时间：2004.7.3第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页鼓风机操作工岗位D1850－340/98和D2250-370/98全可控涡三元叶轮离心式鼓风机技术操作规程一、设备参数：1、鼓风机序号项目单位1#2#1型号D1850-340/98D2250-370/982进口容积流量m3/min185022503出口压力：MPa0.340.374主轴转速r/min618056002、齿轮增速器序号项目1#2#1型号Gez450FA-WXNGGC580FA-WX2传递功率N＝6300KWN＝8200KW3润滑方式强制压力润滑强制压力润滑4速比n2/n1=6180/29905600/14903、主电机序号项目单位1#2#1型号：YK6300-2YGF1000-42额定功率KW630082003额定电压V10000100004额定电流A4075375工作转速r/min299014904、油系统序号项目1#2#1型号XYZ-500GHFXYZ-630GJF2电动油泵输出油量500L/min630L/mi3输出油压0.4MPa0.4MPa4配用电机额定功率15KW22KW5冷油器冷却面积45m2×254m2×26油过滤器精度≤30u≤30u5、机组运行参数序号运行参数单位正常运行范围备注1油压KPa150--185停机值50KPa2油温℃30--453轴承温度℃≤6575℃第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页4电机定子温度℃≤1005轴位移mm≤+-0.5停机值+-0.7mm二、开机前准备工作1、确认启动机组的编号，并将机组旁清理干净。2、启动电动油泵（1#机组打开主油泵上连通阀门）,调整润滑油油压，油箱油位在2/3以上。3、盘车（1#机组为手动盘车，2#机组为电动盘车）数圈，侦听机组内部有无金属摩擦音，观察转动是否灵活，有无卡涩现象。4、检查气管路上所有阀门的手动部分是否灵活好用，对进气阀门应调整在5-10°度的位置，送风管路中的阀门应关闭，并全开旁通管路中的放风阀门，电子防喘阀投自动位，进气预旋器调至0位置。5、打开高位油箱补油阀门，检查高位油箱回油情况，视窗内有回油后立即关闭补油阀。三、机组的启动后及正常运行的操作1、经配电工允许后，主操作工合上启动机组的万能开关。启动1#机组时，副操作工在机组启动，主油泵工作后应迅速关闭主油泵连通阀门。2、机组在启动过程中要仔细听测各机器内部的声响，如发现有不正常的振动声时，应立即采取措施或直至停车检查，并排除引起不正常现象的原因。3、1#机组启动正常后，确认电动辅助油泵在自动位置，停电动辅助油泵，调整油压至正常范围。4、油冷却器出口油温达到45℃时，即需打开油冷却器进水管上的闸阀，保持轴承进口处油温在30－45℃，要求冷却器内水压低于油压。5、观察鼓风机的定子外壳在受热膨胀时是否正常。6、注意观察机组各项参数是否正常。7、机组在无负荷运行正常后，可以向高炉送风。8、送风时全开出气管路上送风蝶阀，根据高炉要求进行加风。8、加风时，开启进风管路上的节流门（直至完全打开为止），然后逐渐关闭放风蝶阀，并调整进气预旋器，调节出气管路上的风压和风量。并注意风压、电流和功率不得超过额定值。10、高炉休风时，全开放风阀（根据需要关闭送风阀），关闭进气预旋器，缓慢关闭进风阀至10°--15°。11、高炉憋风时，同高炉取得联系，适当打开放风阀，将风机运行点控制在正常区域，电流控制在正常运行值。12、高炉返风时，如电子防喘振阀失灵，应迅速打开放风阀、至机组不喘为止，电流到正常值。四、机组的停车1、接到高炉主控室可以停机的指令后，逐渐开启放风阀。2、关闭进气预旋器与送风阀，缓慢关闭进风阀至5°。3、手动万能转换开关到分的位置。4、1#机组应注意油压变化，如电动油泵在油压低于0.12MPa时未能自动投入运行，应人为启动电动油泵。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
