10KV架空线路杆塔组立、更换施工作业指导书VIP免费

10KV架空线路杆塔组立、更换施工作业指导书_第1页
1/12
10KV架空线路杆塔组立、更换施工作业指导书_第2页
2/12
10KV架空线路杆塔组立、更换施工作业指导书_第3页
3/12

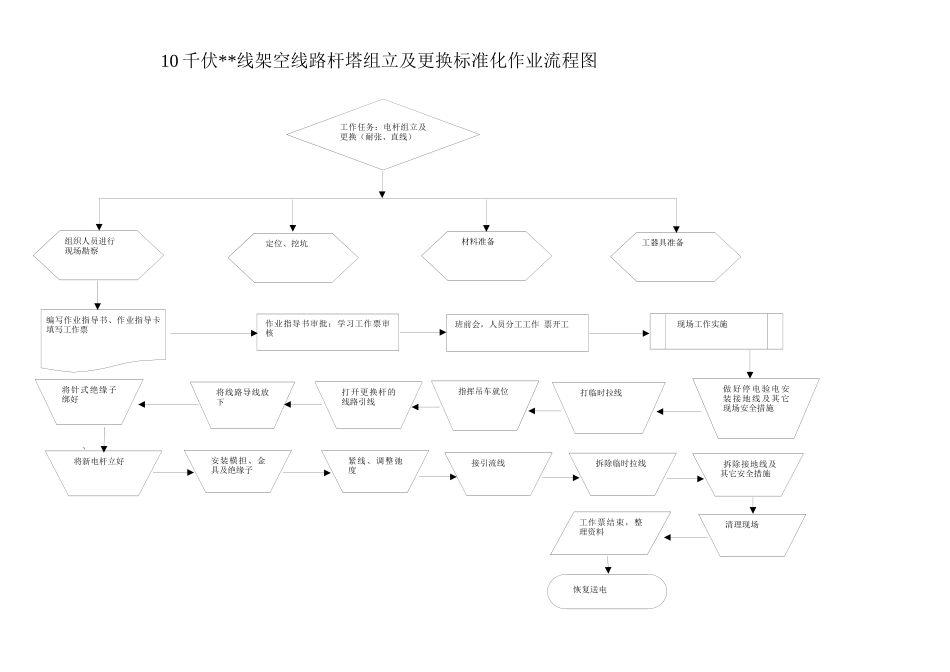

`10千伏**线架空线路杆塔组立及更换标准化作业流程图编写作业指导书、作业指导卡填写工作票工作任务:电杆组立及更换(耐张、直线)组织人员进行现场勘察材料准备工器具准备作业指导书审批;学习工作票审核将针式绝缘子绑好班前会,人员分工工作票开工将线路导线放下打开更换杆的线路引线指挥吊车就位打临时拉线做好停电验电安装接地线及其它现场安全措施将新电杆立好现场工作实施工作票结束,整理资料紧线、调整弛度安装横担、金具及绝缘子恢复送电定位、挖坑接引流线拆除临时拉线拆除接地线及其它安全措施清理现场编制人:班组审核人:单位审核人:第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页编号:ZDS-20211001架空线路杆塔组立及更换标准化作业指导书编写:年月日审核:年月日批准:年月日工作负责人:第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班1、范围1.1本指导书适用于**供电局**架空线路杆塔组立及更换检修工作。2、引用文件2.1国家电网公司《电力安全工作规程(电力线路部分)》2.2GB50173-1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》3、人员分工排序号内容负责人工作人员签字1准备工器具2布置现场安全措施3水泥杆检查4松绑导线5拆旧杆6立新杆第5页共12页第4页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共12页7恢复线路导线8自检验收9办理工作终结手续10拆除安全措施11召开班后会12资料存档4、材料排序号名称规格单位数量责任人1杆塔根2金具组3绝缘子个4导线米5螺丝个6支撑拉板套7抱箍套8绑线米9铝包带盘5、工器具排序号名称规格单位数量责任人1斗臂车及吊车台2钢丝吊绳个3脚扣付4腰绳根5大剪把6验电器10KV支7绝缘拉杆10KV组8高压接地线组9安全带付10安全帽顶11绝缘绳根12剥线器把13扳手个14手锤把15断线钳把第6页共12页第5页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共12页16铁锨把17个人工具套18安全围栏套6、风险分析及防范措施排序号辨识项目危险因素防范及控制措施责任人1触电伤害误登、误碰、邻近带电部位作业人和绳索等工具与线路安全距离不够导致触电。1、断开该设备的所有电源。2、现场停电、验电、挂接地线.2防止倒杆工作前,工作负责人要向全体施工人员讲明施工方法指挥信号和安全组织、技术措施,合理进行人员分工。1、必须使用合格的起重设备,严禁过载使用.2、在起吊牵引过程中,在受立钢丝绳的周围、上下方、内角侧和起吊杆的下方,严禁有人逗留和通过。3、起吊过程应平缓进行,防止电杆突然倾斜。4、杆塔起立离地后,应对各部吃力点处做一次全面检查,确无问题,再继续起立。起立60度后,应减缓速度,注意各侧拉绳。上杆前,检查新立水泥杆基牢固可靠5、撤、立杆工作设专人统一指挥。使用合格的起重设备,严禁超载使用。3防止高空坠落高空作业人员安全带使用和绑扎位置不正确,作业移位时失去安全保护,引起的人身伤害;1、攀登杆杆塔前检查脚钉是否牢固可靠。2、杆塔上转移作业位置时,不得失去安全带保护。3、杆塔上有人工作第7页共12页第6页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共12页时,不准调整或拆除拉线。4高空坠物伤人工作前,工作负责人要向全体施工人员讲明施工方法指挥信号和安全措施,合理进行人员分工。有专人监护。现场必须戴好安全帽,杆塔上人员要防止掉东西,传递物品使用绳索。现场设安全围栏防误伤行人。执行时间:7、开工序号内容作业人员签字1工作许可人同工作负责人交代工作票及安全措施后办理工作许可手续,工作负责人负责检查安全措施。2工作负责人带领工作班成员,列队宣读工作票,交代工作票内容及危险点,经作业班人员确定后在工作票中相应位置签名。3核对设备名称及作业范围。4作业负责人宣布...
