综合管架砼模板高支撑工程作业指导书VIP免费

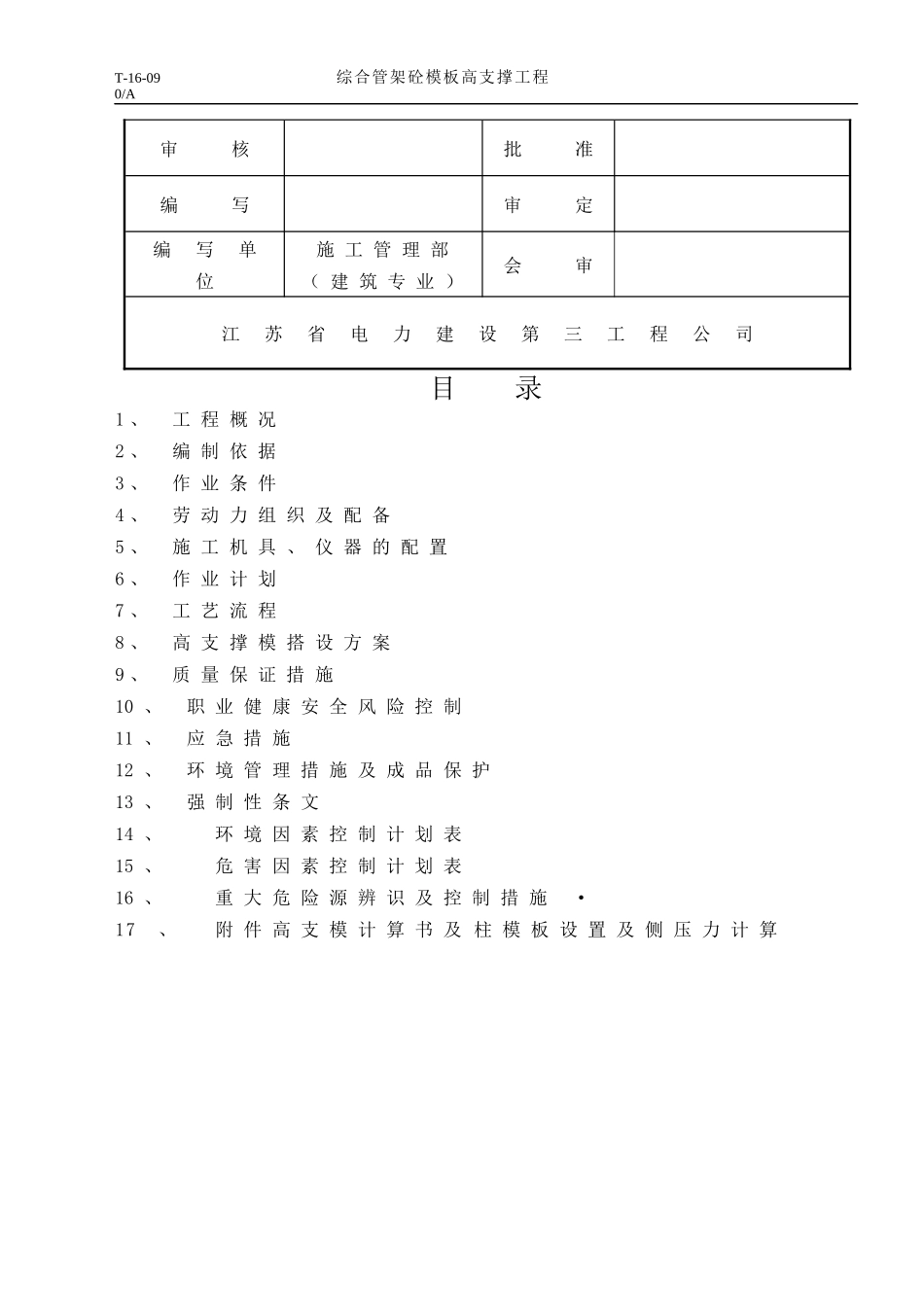

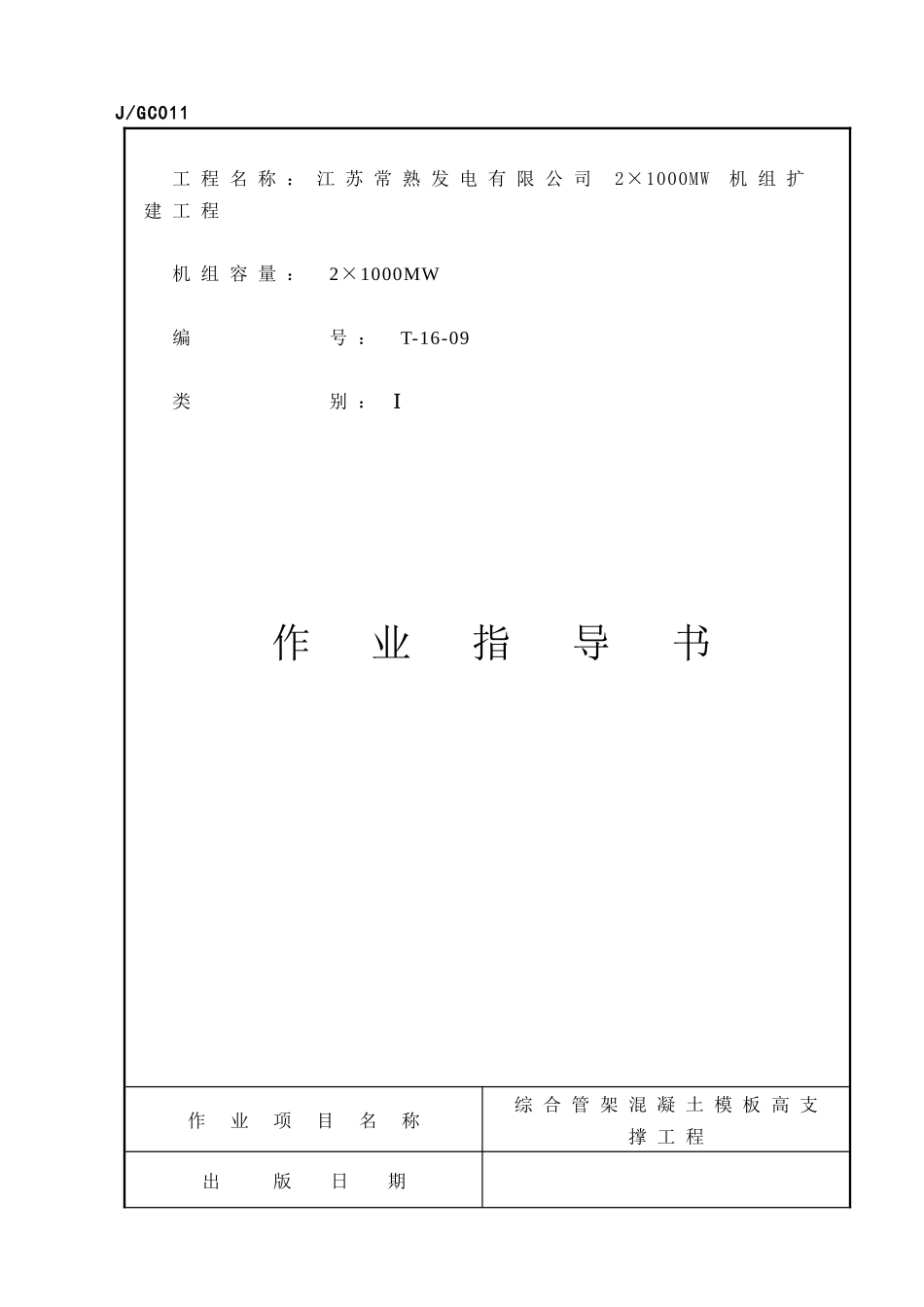

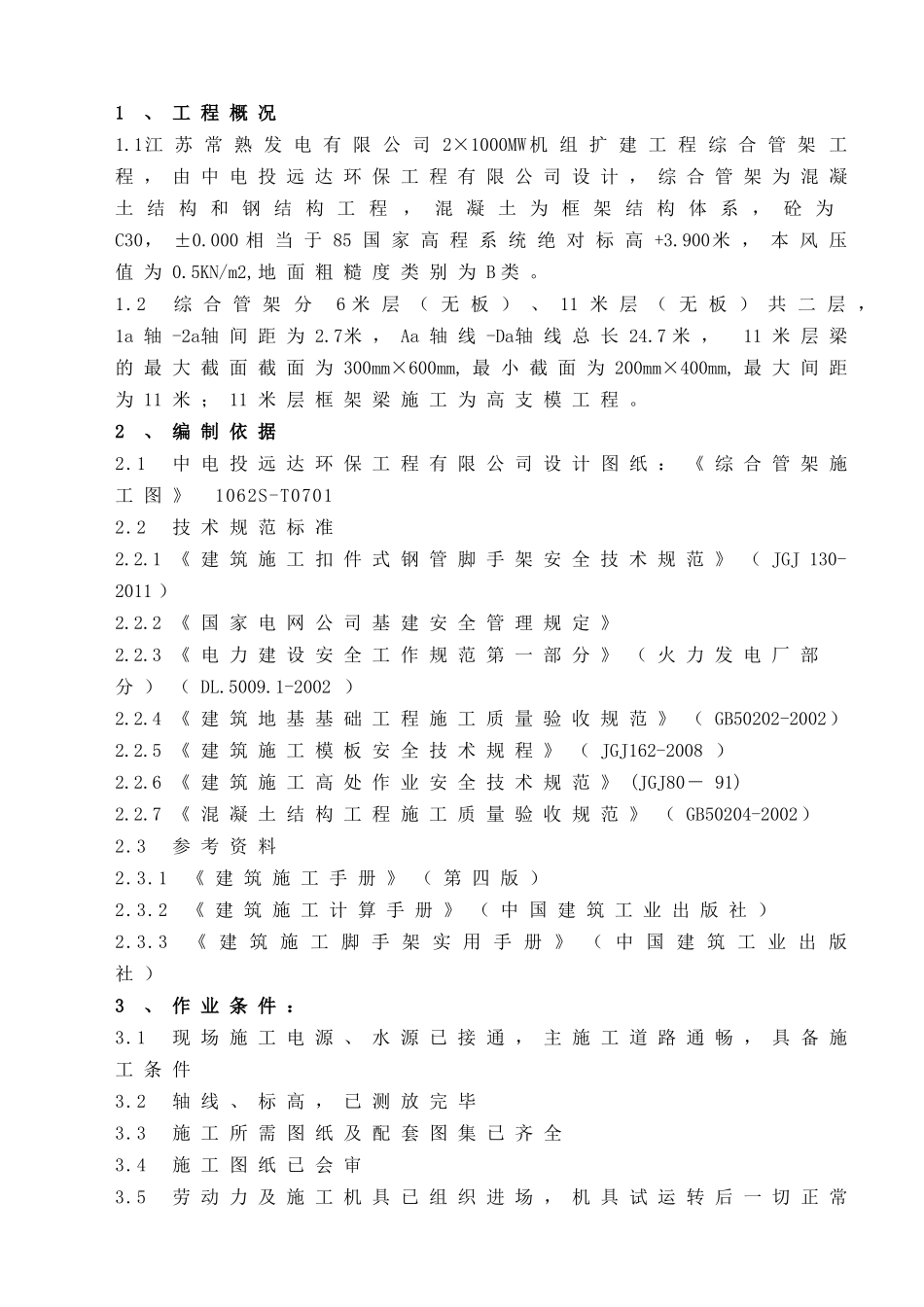

J/GC011工程名称：江苏常熟发电有限公司2×1000MW机组扩建工程机组容量：2×1000MW编号：T-16-09类别：Ⅰ作业指导书作业项目名称综合管架混凝土模板高支撑工程出版日期T-16-09综合管架砼模板高支撑工程0/A审核批准编写审定编写单位施工管理部（建筑专业）会审江苏省电力建设第三工程公司目录1、工程概况2、编制依据3、作业条件4、劳动力组织及配备5、施工机具、仪器的配置6、作业计划7、工艺流程8、高支撑模搭设方案9、质量保证措施10、职业健康安全风险控制11、应急措施12、环境管理措施及成品保护13、强制性条文14、环境因素控制计划表15、危害因素控制计划表16、重大危险源辨识及控制措施·17、附件高支模计算书及柱模板设置及侧压力计算1、工程概况1.1江苏常熟发电有限公司2×1000MW机组扩建工程综合管架工程，由中电投远达环保工程有限公司设计，综合管架为混凝土结构和钢结构工程，混凝土为框架结构体系，砼为C30，±0.000相当于85国家高程系统绝对标高+3.900米，本风压值为0.5KN/m2,地面粗糙度类别为B类。1.2综合管架分6米层（无板）、11米层（无板）共二层，1a轴-2a轴间距为2.7米，Aa轴线-Da轴线总长24.7米，11米层梁的最大截面截面为300mm×600mm,最小截面为200mm×400mm,最大间距为11米；11米层框架梁施工为高支模工程。2、编制依据2.1中电投远达环保工程有限公司设计图纸：《综合管架施工图》1062S-T07012.2技术规范标准2.2.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2.2《国家电网公司基建安全管理规定》2.2.3《电力建设安全工作规范第一部分》（火力发电厂部分）（DL.5009.1-2002）2.2.4《建筑地基基础工程施工质量验收规范》（GB50202-2002）2.2.5《建筑施工模板安全技术规程》（JGJ162-2008）2.2.6《建筑施工高处作业安全技术规范》(JGJ80－91)2.2.7《混凝土结构工程施工质量验收规范》（GB50204-2002）2.3参考资料2.3.1《建筑施工手册》（第四版）2.3.2《建筑施工计算手册》（中国建筑工业出版社）2.3.3《建筑施工脚手架实用手册》（中国建筑工业出版社）3、作业条件：3.1现场施工电源、水源已接通，主施工道路通畅，具备施工条件3.2轴线、标高，已测放完毕3.3施工所需图纸及配套图集已齐全3.4施工图纸已会审3.5劳动力及施工机具已组织进场，机具试运转后一切正常T-16-09综合管架砼模板高支撑工程0/A3.6现场钢管、扣件等原材料送检并报验4、劳动力组织及配备（见下表）序号工种人数序号工种人数1技术员16驾驶员12施工员17架子工103质检员110木工104安全员112普工104.1参加作业人员需经三级安全教育，考试合格。4.2参加作业人员有较强的技术，能独立完成领导下达的任务，且有较强的工程意识。4.3特殊工种作业人员持有效的上岗证作业。5、施工机具、仪器的配置（见下表）：序号名称型号数量序号名称型号数量1经纬仪J215汽车吊QY25K-Ⅰ12钢卷尺5m56配电盘23水准仪NAL13237配电箱PE-3024钢卷尺50m28电焊机2X7-40025.1各种工具在施工前就位，并进行清点检修各种仪器、仪表必须检验合格后并贴有证明。5.2所有施工机具须及时清理、保养、整修，确保运转正常。6作业计划：根据上部结构进度计划横道图实施。7工艺流程：排放纵向扫地杆→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装剪刀撑→安装模板→验收→下道工序施工。8.髙支撑模的搭设8.1.1从0m开始搭设髙支撑架，梁截面为300mm×600mm梁的高支模纵距为1.15米，横距为1.15米，步距为1.7米，梁底中间增加一根立柱，钢管立柱上部设置可调支托，支托内放置两根Ф48×2.75钢管作为高支模的主梁,3根50mm×90mm方木作为高支T-16-09综合管架砼模板高支撑工程0/A模的小梁。上面铺设18厚的覆面木胶合板。1a-2a/Aa-Ba(详见附图)200mm×400mm梁高支模纵距为1.15米，横距为1.15米，步距为1.7米；2根50mm×90mm方木作为高支模的小梁；200mm×400mm梁两层公用两侧立柱；6M层梁底增加一根立柱。6m层增加一根立柱：F1＝N/(φA)+Mw/W＝71.71N/mm2≤[f]＝205N/mm211m层公用两侧立柱：F2＝N/(φA)+Mw/W＝36.97N/mm2≤[f]＝205N/mm2F1+F2=108.68N/mm2≤[f]＝205N/mm2符合要求8...
