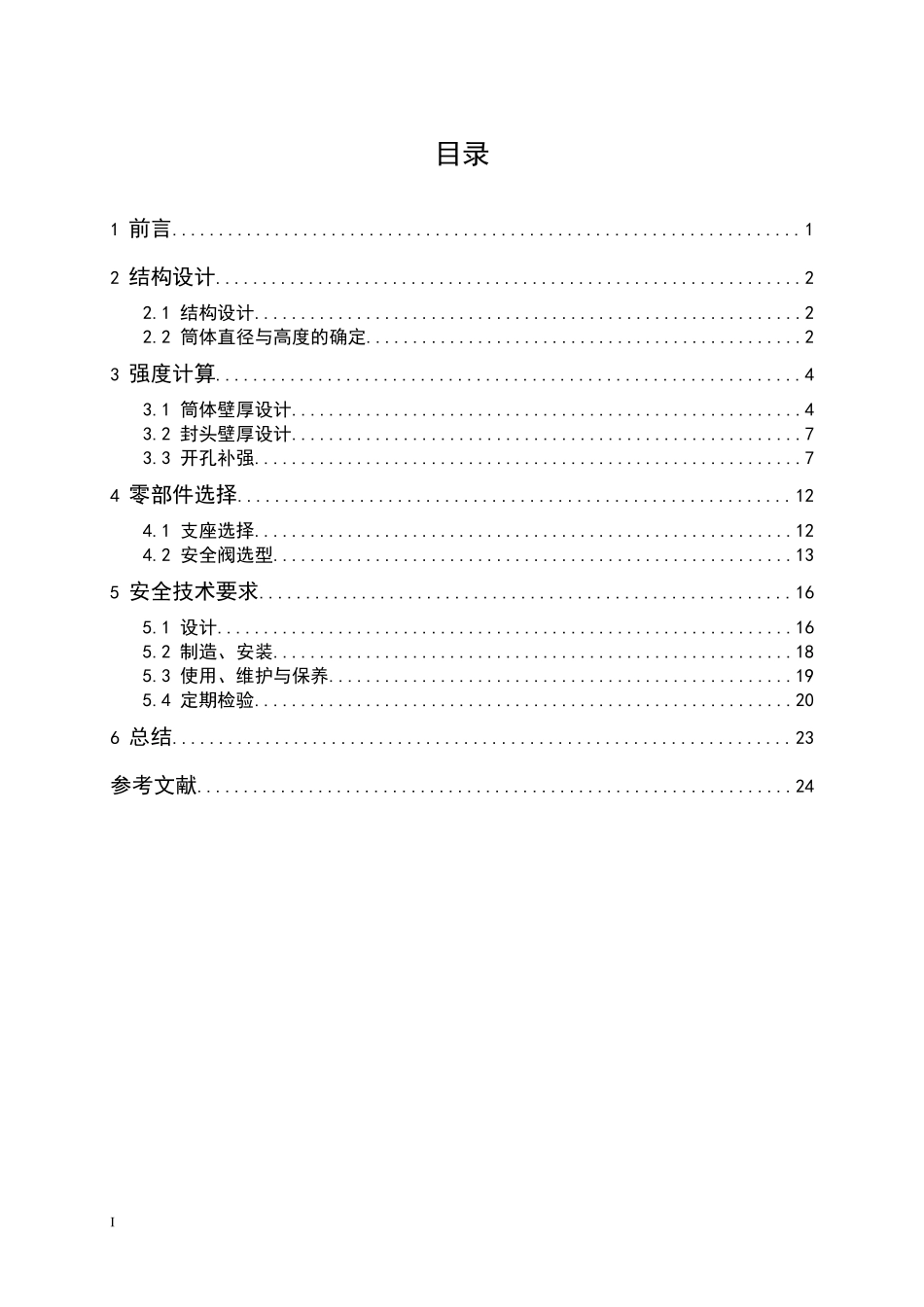

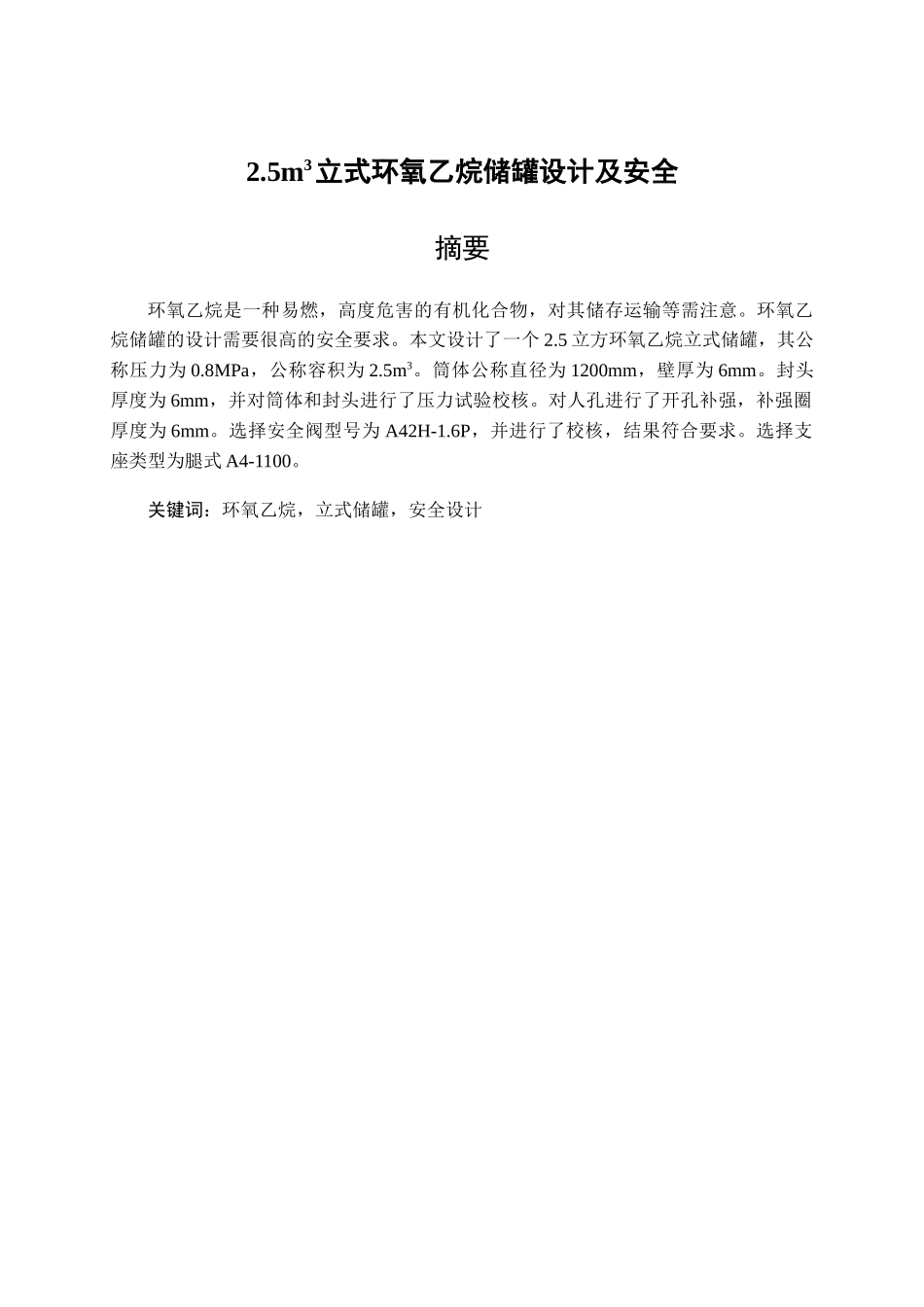

2.5m3立式环氧乙烷储罐设计及安全摘要环氧乙烷是一种易燃,高度危害的有机化合物,对其储存运输等需注意。环氧乙烷储罐的设计需要很高的安全要求。本文设计了一个2.5立方环氧乙烷立式储罐,其公称压力为0.8MPa,公称容积为2.5m3。筒体公称直径为1200mm,壁厚为6mm。封头厚度为6mm,并对筒体和封头进行了压力试验校核。对人孔进行了开孔补强,补强圈厚度为6mm。选择安全阀型号为A42H-1.6P,并进行了校核,结果符合要求。选择支座类型为腿式A4-1100。关键词:环氧乙烷,立式储罐,安全设计目录1前言...................................................................12结构设计...............................................................22.1结构设计...........................................................22.2筒体直径与高度的确定...............................................23强度计算...............................................................43.1筒体壁厚设计.......................................................43.2封头壁厚设计.......................................................73.3开孔补强...........................................................74零部件选择...........................................................124.1支座选择..........................................................124.2安全阀选型........................................................135安全技术要求.........................................................165.1设计..............................................................165.2制造、安装........................................................185.3使用、维护与保养..................................................195.4定期检验..........................................................206总结..................................................................23参考文献................................................................24III第0页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共30页1前言环氧乙烷是一种工业上重要的有机化合物,易燃,高度危害,不易长途运输,因此有强烈的地域性。其20摄氏度饱和蒸气压为145.91KPa,闪点一般小于-17.8摄氏度,引燃温度为429℃,爆炸下限为3.0%。基于环氧乙烷的易燃性和高度危害性,一旦其发生泄露或是其他状况,很有可能造成危险性事故。所以环氧乙烷储罐的设计是很有必要的。其意义就在于保证环氧乙烷储存和运输的安全性,避免或减少事故的发生,并减少可能由此带来的经济损失。本设计综合考虑环境条件、介质的理化性质等因素,结合给定的工艺参数,按容器的选材、壁厚计算、强度核算、附件选择的设计顺序,分别对储罐的筒体、封头、人孔补强、接管、管法兰进行了选择和设计。各项设计参数都正确参考了行业使用标准或国家标准,主要有:GB150钢制压力容器压力容器安全技术监察规程JBT4736-2002补强圈JBT4746-2002钢制压力容器用封头HG20595-97带颈对焊钢制管法兰。JBT4712-2007容器支座设计流程包括:完成罐体和封头的强度计算;选择支座、法兰及密封面结构形式;完成人孔(或手孔)校核计算;完成安全附件的选型与核对;从设计、制造安装、使用管理和维护方面提出储罐的安全技术要求,提出定期检验要求和对缺陷检查与处理的方法;完成强度计算书、安全附件选型及安全技术。第1页共30页第0页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页2结构设计2.1结构设计本设计主体设备为2.5m³的环氧乙烷储罐。容器按其形状可分为:方形容器、矩形容器、球形容器、圆筒形容器(立式、卧式)[1]。方形和矩形容器大多在很小设计体积时才采用,但其承受压力较小而且使用材料较多;而球形容器虽然承受能力很强且节省材料,但是制造工艺较难且安装不方便;相对而言圆筒形储罐,制造容易,耗材少,安装内件方便,而且承压能力较好,总体...
