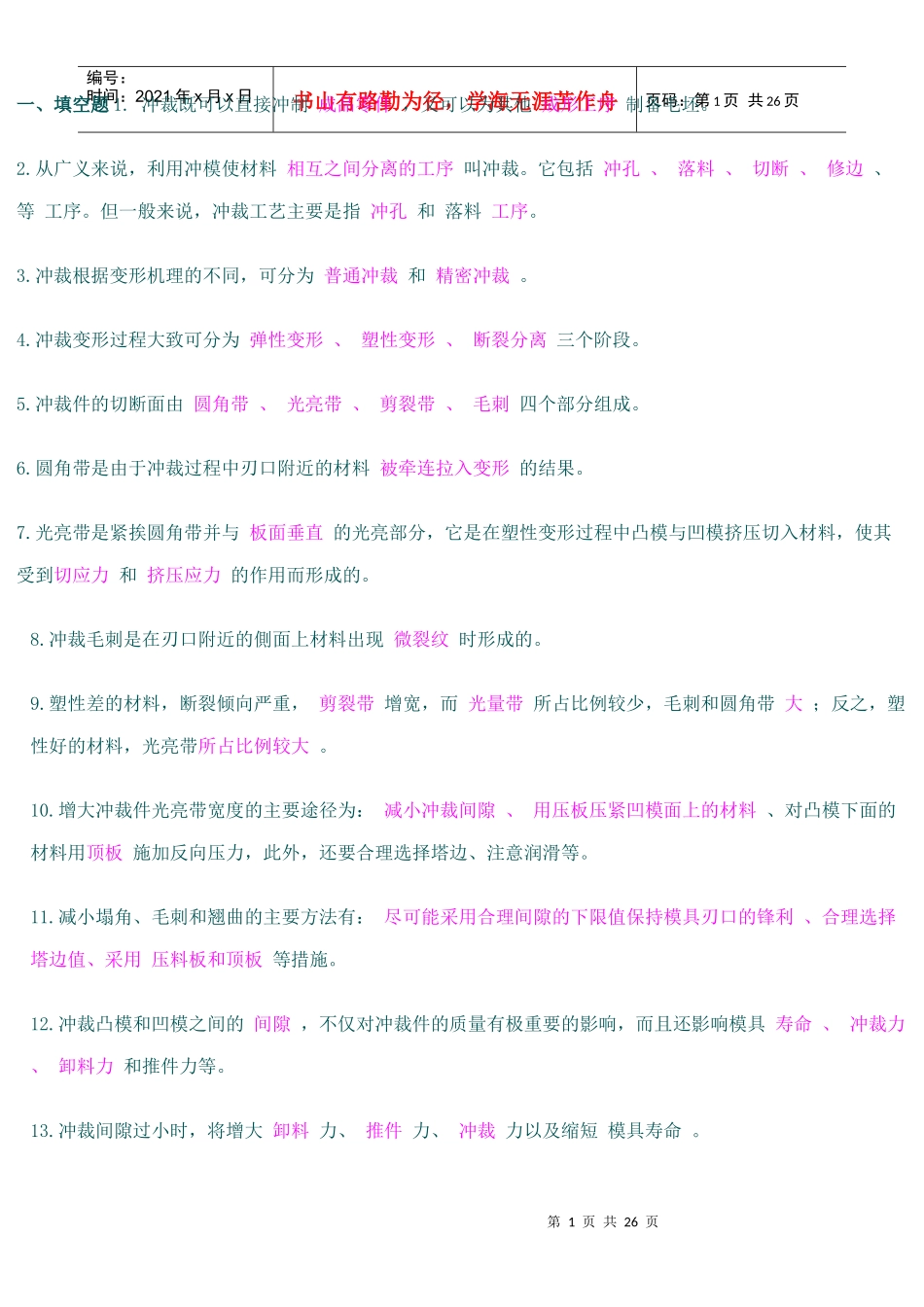

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页一、填空题1.冲裁既可以直接冲制成品零件，又可以为其他成形工序制备毛坯。2.从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。它包括冲孔、落料、切断、修边、等工序。但一般来说，冲裁工艺主要是指冲孔和落料工序。3.冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。4.冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。5.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。6.圆角带是由于冲裁过程中刃口附近的材料被牵连拉入变形的结果。7.光亮带是紧挨圆角带并与板面垂直的光亮部分，它是在塑性变形过程中凸模与凹模挤压切入材料，使其受到切应力和挤压应力的作用而形成的。8.冲裁毛刺是在刃口附近的側面上材料出现微裂纹时形成的。9.塑性差的材料，断裂倾向严重，剪裂带增宽，而光量带所占比例较少，毛刺和圆角带大；反之，塑性好的材料，光亮带所占比例较大。10.增大冲裁件光亮带宽度的主要途径为：减小冲裁间隙、用压板压紧凹模面上的材料、对凸模下面的材料用顶板施加反向压力，此外，还要合理选择塔边、注意润滑等。11.减小塌角、毛刺和翘曲的主要方法有：尽可能采用合理间隙的下限值保持模具刃口的锋利、合理选择塔边值、采用压料板和顶板等措施。12.冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力等。13.冲裁间隙过小时，将增大卸料力、推件力、冲裁力以及缩短模具寿命。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页14.合理间隙冲裁时，上下刃口处所产生的剪裂纹基本能重合，光亮带约占板厚的1/2～1/3左右，切断面的塌角、毛刺和斜度均较小，完全可以满足一般冲裁件的要求。15.间隙过小时，出现的毛刺比合理间隙时的毛刺高一些，但易去除，而且断面的斜度和塌角小，在冲裁件的切断面上形成二次光亮带。16.冲裁间隙越大，冲裁件断面光亮带区域越小，毛刺越大；断面上出现二次光亮带是因间隙太小而引起的。17.影响冲裁件毛刺增大的原因是刃口磨钝、间隙大。18.间隙过大时，致使断面光亮带减小，塌角及斜度增大，形成厚而大的拉长毛刺。19.冲裁件的尺寸精度是指冲裁件的实际尺寸与基本尺寸的差值，差值越小，则精度越高。20.所选间隙值的大小，直接影响冲裁件的断面和尺寸精度。21.影响冲裁件尺寸精度的因素有两大方面，一是冲模本身的制造偏差，二是冲裁结束后冲裁件相对于凸模或凹模尺寸的偏差。影响冲裁件尺寸精度的因素有间隙、材料性质、工件的形状和尺寸、材料的相对厚度t/D等，其中间隙起主导作用。22.当间隙值较大时，冲裁后因材料的弹性回复使落料件尺寸小于凹模尺寸；冲孔件的孔径大于凸模尺寸。23.当间隙较小时，冲裁后因材料的弹性回复使落料件尺寸大于凹模尺寸，冲孔件的孔径小于凸模尺寸。24.对于比较软的材料，弹性变形量小，冲裁后的弹性回复值亦小，因而冲裁件的精度较高；对于较硬的材料则正好相反。25.冲模的制造精度越高，则冲裁件的精度越高。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页26.间隙过小，模具寿命会缩短，采用较大的间隙，可延长模具寿命。27.随着间隙的增大，冲裁力有一定程度的降低，而卸料力和推料力降低明显。28.凸、凹模磨钝后，其刃口处形成圆角，冲裁件上就会出现不正常的毛刺，凸模刃口磨钝时，在落料件边缘产生毛刺；凹模刃口磨钝时，在冲孔件孔口边缘产生毛刺；凸、凹模刃口均磨钝时，则制件边缘与孔口边缘均产生毛刺。消除凸（凹）模刃口圆角的方法是修磨凸（凹）模的工作端面。29.冲裁间隙的数值，等于凹模与凸模刃口部分尺寸之差。30.在设计和制造新模具时，应采用最小的合理间隙。31.材料的厚度越大，塑性越低的硬脆性材料，则所需间隙Z值就越大；而厚度越薄、塑性越好的材料，所需间隙值就越小。32•合理间隙值和许多因素有关，其主要受材料的力学性能和材料厚度因素的影响33•在冲压实际生产中，主要根据冲裁件的断面质量、尺...
