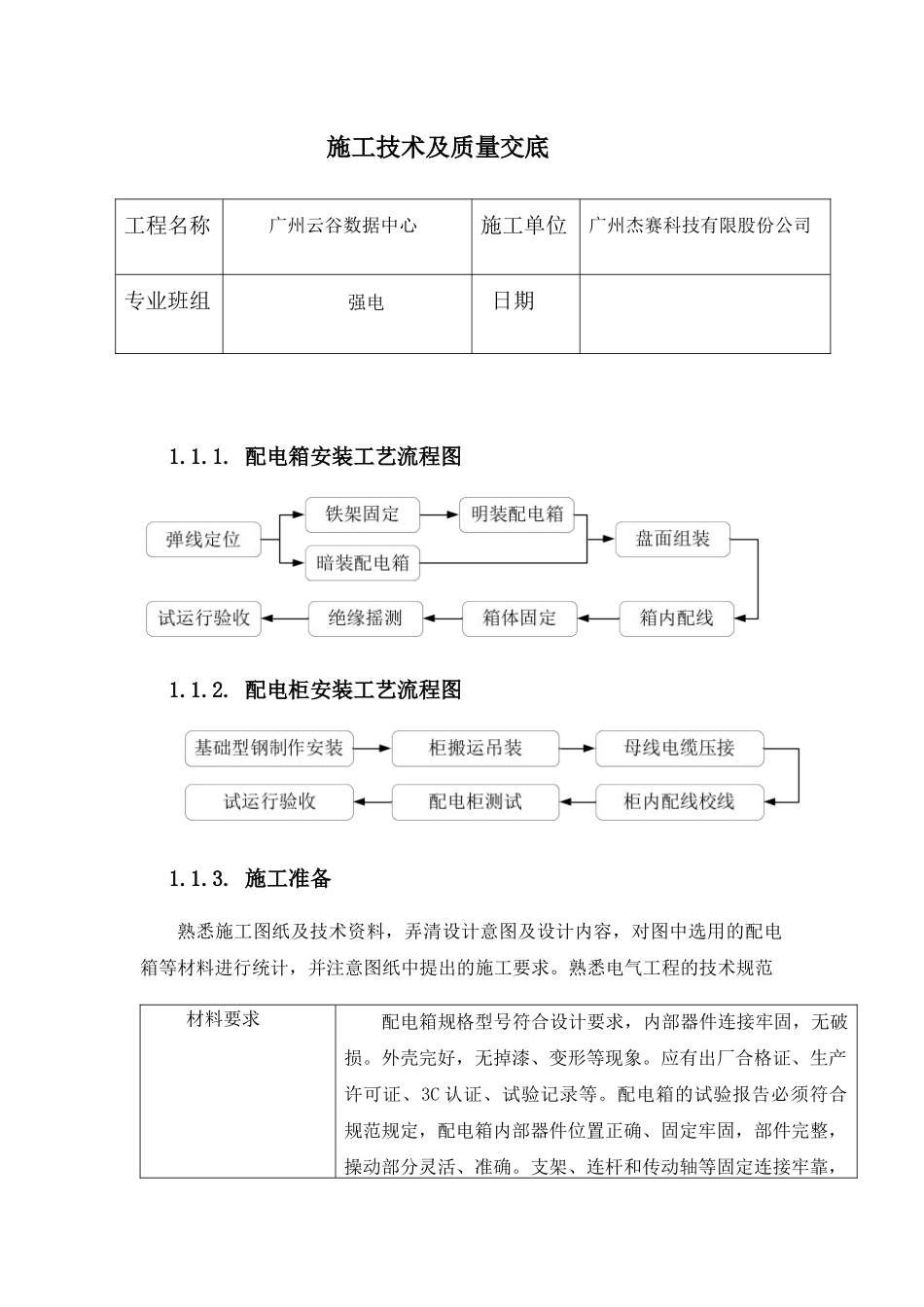

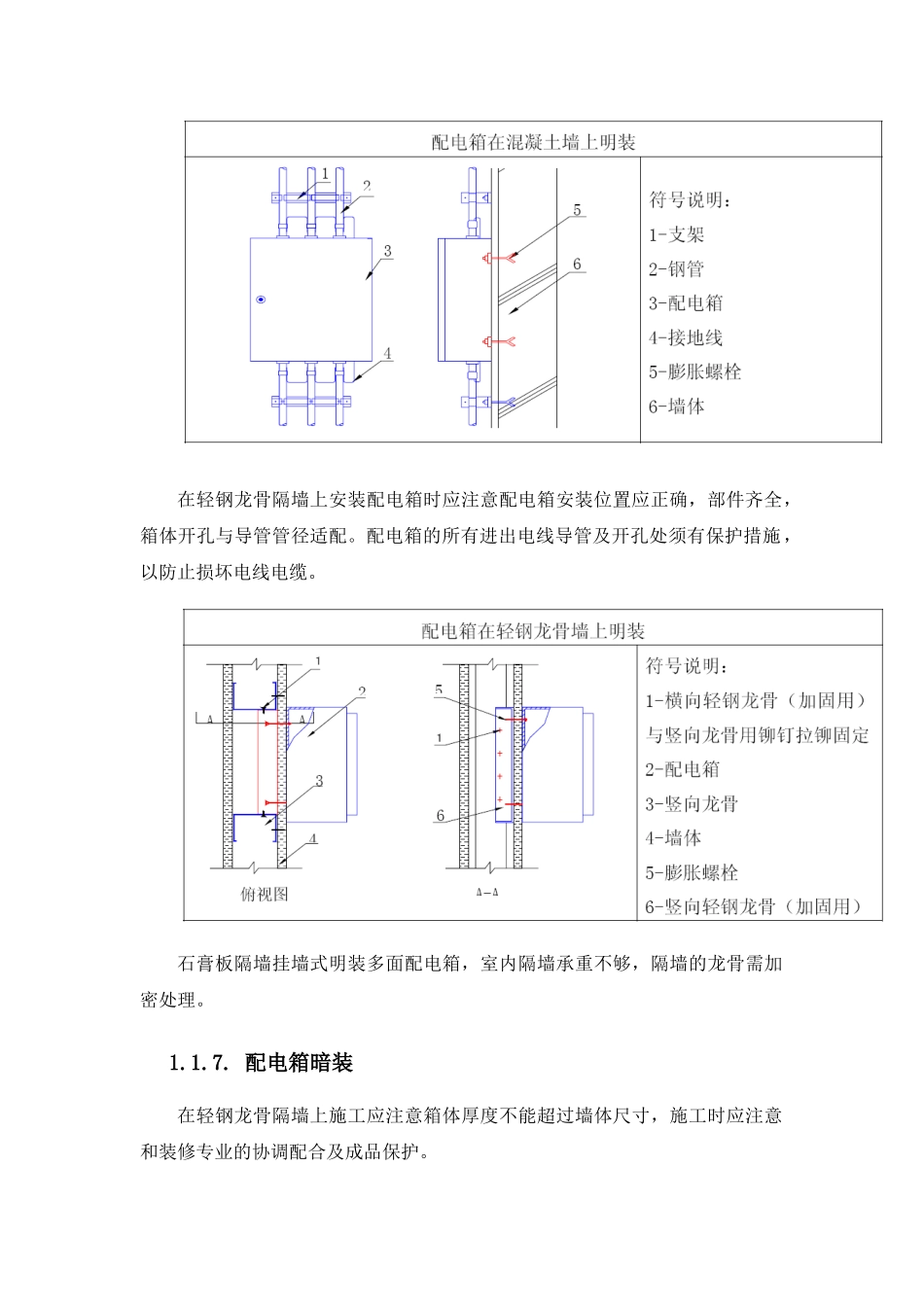

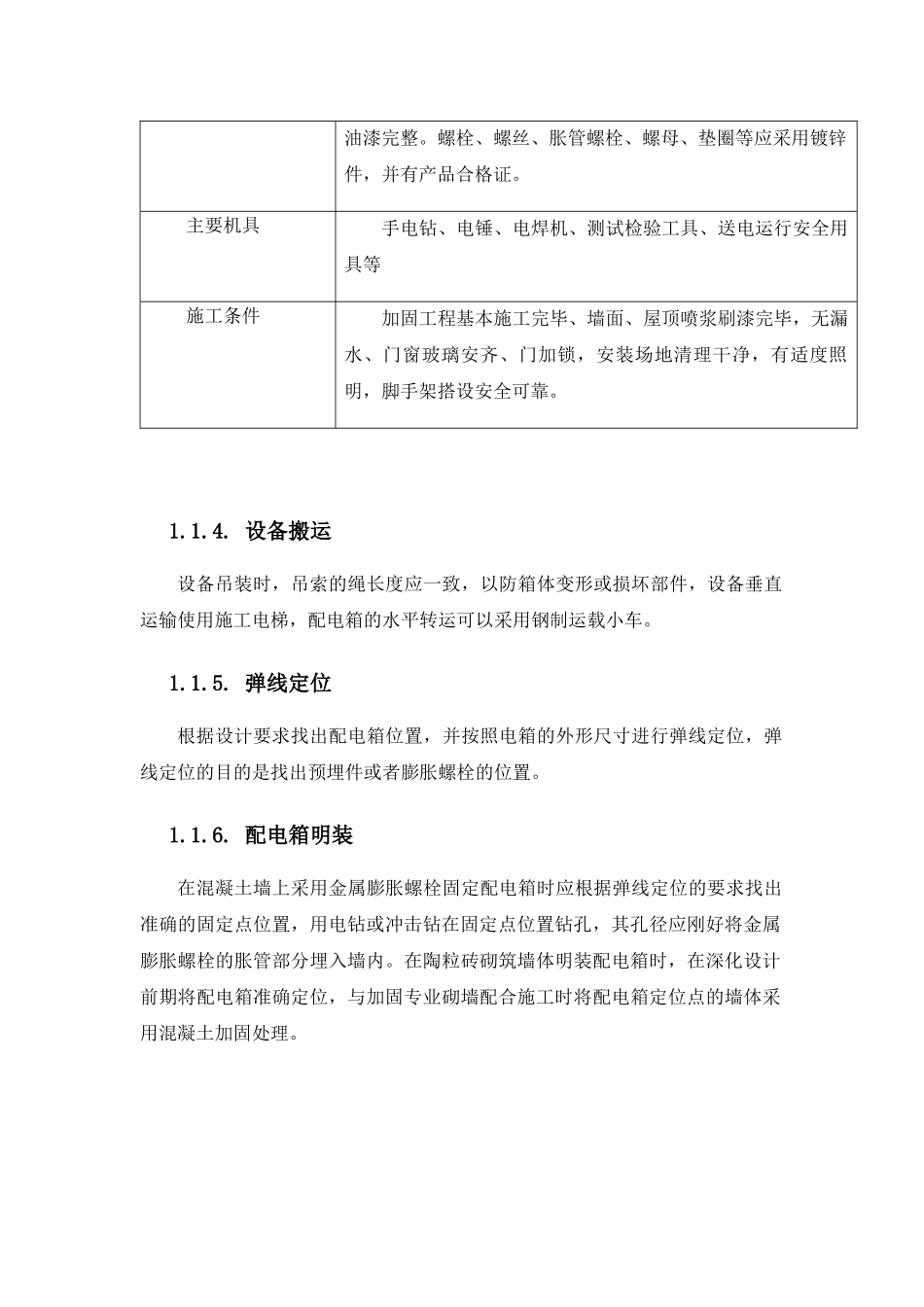

施工技术及质量交底工程名称广州云谷数据中心施工单位广州杰赛科技有限股份公司专业班组强电日期1.1.1.配电箱安装工艺流程图1.1.2.配电柜安装工艺流程图1.1.3.施工准备熟悉施工图纸及技术资料，弄清设计意图及设计内容，对图中选用的配电箱等材料进行统计，并注意图纸中提出的施工要求。熟悉电气工程的技术规范材料要求配电箱规格型号符合设计要求，内部器件连接牢固，无破损。外壳完好，无掉漆、变形等现象。应有出厂合格证、生产许可证、3C认证、试验记录等。配电箱的试验报告必须符合规范规定，配电箱内部器件位置正确、固定牢固，部件完整，操动部分灵活、准确。支架、连杆和传动轴等固定连接牢靠，油漆完整。螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件，并有产品合格证。主要机具手电钻、电锤、电焊机、测试检验工具、送电运行安全用具等施工条件加固工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水、门窗玻璃安齐、门加锁，安装场地清理干净，有适度照明，脚手架搭设安全可靠。1.1.4.设备搬运设备吊装时，吊索的绳长度应一致，以防箱体变形或损坏部件，设备垂直运输使用施工电梯，配电箱的水平转运可以采用钢制运载小车。1.1.5.弹线定位根据设计要求找出配电箱位置，并按照电箱的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。1.1.6.配电箱明装在混凝土墙上采用金属膨胀螺栓固定配电箱时应根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内。在陶粒砖砌筑墙体明装配电箱时，在深化设计前期将配电箱准确定位，与加固专业砌墙配合施工时将配电箱定位点的墙体采用混凝土加固处理。在轻钢龙骨隔墙上安装配电箱时应注意配电箱安装位置应正确，部件齐全，箱体开孔与导管管径适配。配电箱的所有进出电线导管及开孔处须有保护措施，以防止损坏电线电缆。石膏板隔墙挂墙式明装多面配电箱，室内隔墙承重不够，隔墙的龙骨需加密处理。1.1.7.配电箱暗装在轻钢龙骨隔墙上施工应注意箱体厚度不能超过墙体尺寸，施工时应注意和装修专业的协调配合及成品保护。1.1.8.配电柜安装落地柜在基础型钢上安装，基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片。基础型钢应按配电柜实际尺寸下料制作，长及宽度应与柜体底部框架相适配，型钢应先调直，不得扭曲变形。配电柜运输就位应防止碰撞，以免损坏柜体及电器元件。配电柜的金属框架必须接地可靠，活动门和框架的接地端子应用镀锡编织铜线相连，且应有标识。配电柜安装在整体槽钢基础上，安装前要进行整体槽钢焊接制作、防腐及安装调整。配电柜安装所用连接螺栓均为镀锌螺栓，配电柜固定见下图：配电柜的固定方法符号说明：1-槽钢基础2-混凝土楼面3-配电柜4-配电柜开孔5-成排配电柜6-支吊架7-电缆桥架1.1.9.管路及桥架进配电箱(柜)做法本工程中管路主要是镀锌钢管、镀锌电线管。管路进出配电箱的方法符号说明：1-暗配管暗箱做法2-明配管明箱做法3-根母、锁母4-接地线5-配电箱6-膨胀螺栓7-钢管8-墙体配电柜与桥架、母线的连接：配电柜进出电缆开孔使用线锯或开孔钻，电缆敷设完成后封闭，母线金属外壳、桥架与柜内接地母排用专用接地线可靠接地。母线与配电柜连接见下图：桥架进出配电柜的连接方法符号说明：1-桥架2-螺母螺栓弹平垫3-配电柜4-锁母、根母母线进出配电箱柜的连接方法符号说明：1-进线箱2-六角螺栓3-PE母线排4-相线母排5-低压配电柜1.1.10.配电箱(柜)内接线：箱内配线整齐，绑扎成束，无绞接现象，在活动部位应用长钉固定，盘面引出及引进导线应留有适当余度，以利于检修。回路编号齐全，标识正确。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。照明箱内，分别设置零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出。设计无要求时，箱内保护导体最小截面积选择如下表：相导线的截面积S(mm2)相应的保护导线的最小面积SpS≤16S16＜S≤351635＜S≤400S/2400＜S≤800200800＜SS/4绝缘测试：电箱全部安装完毕后，用1kV兆欧表对线...
