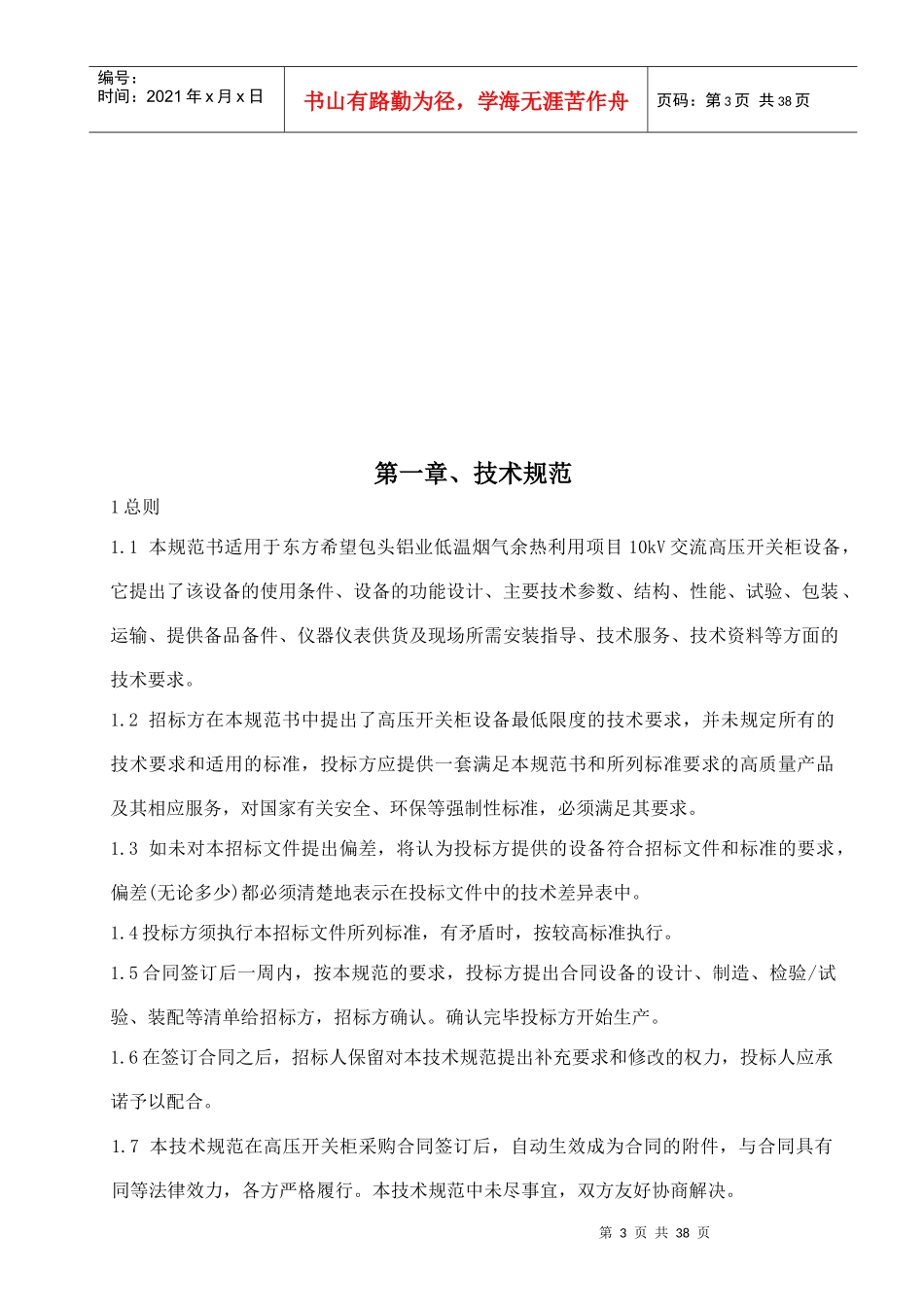

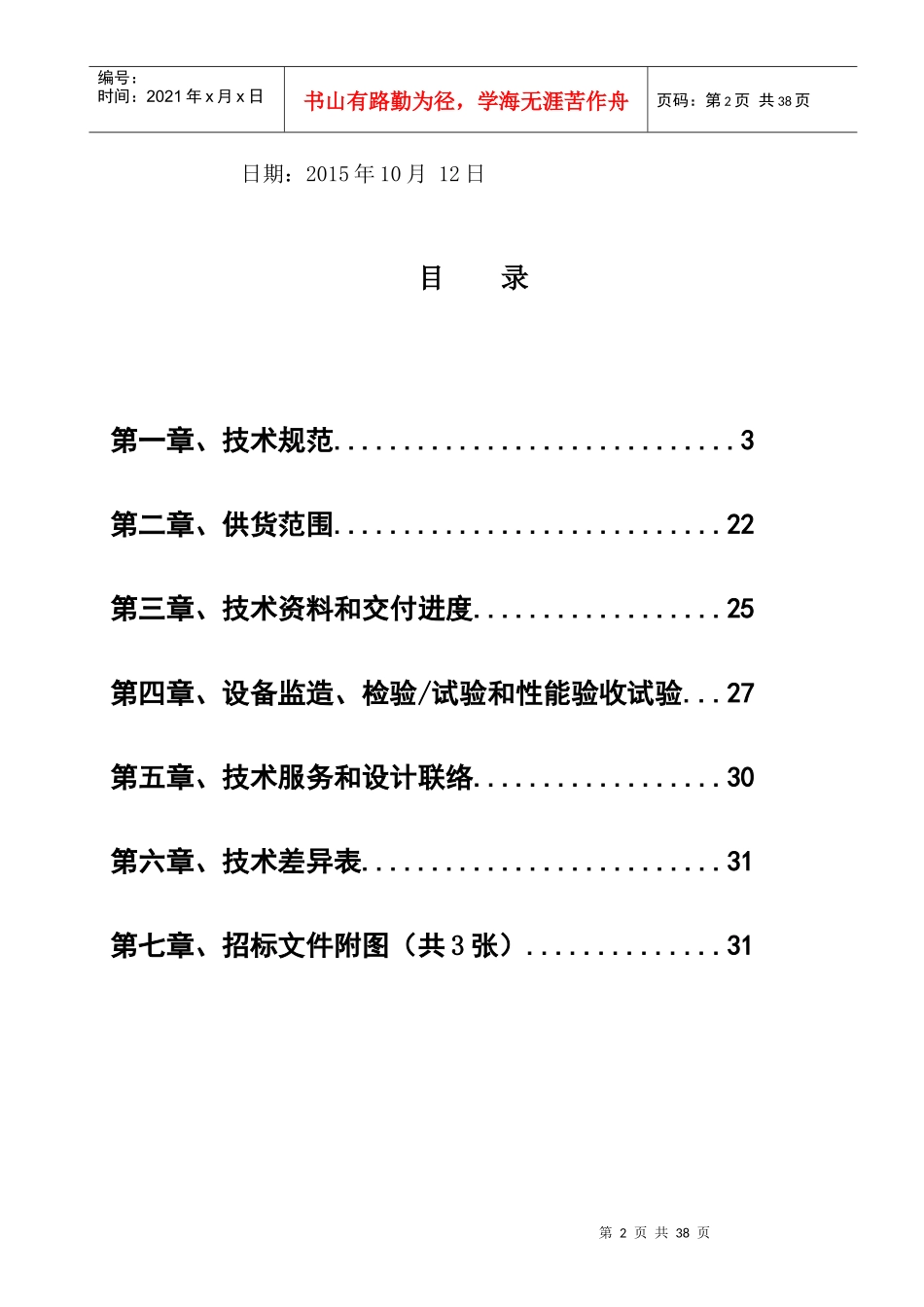

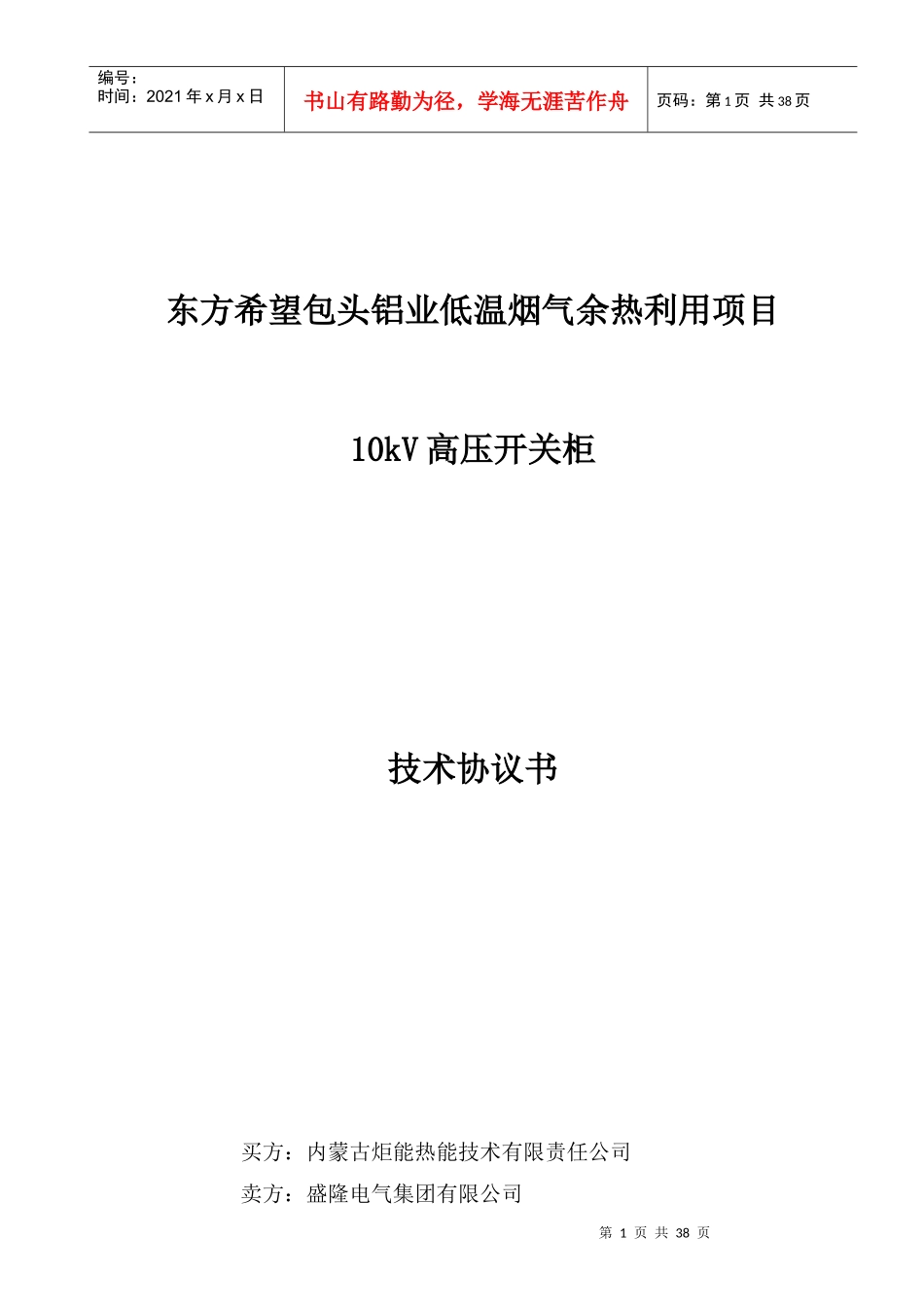

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页东方希望包头铝业低温烟气余热利用项目10kV高压开关柜技术协议书买方：内蒙古炬能热能技术有限责任公司卖方：盛隆电气集团有限公司第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页日期：2015年10月12日目录第一章、技术规范.............................3第二章、供货范围............................22第三章、技术资料和交付进度..................25第四章、设备监造、检验/试验和性能验收试验...27第五章、技术服务和设计联络..................30第六章、技术差异表..........................31第七章、招标文件附图（共3张）..............31第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页第一章、技术规范1总则1.1本规范书适用于东方希望包头铝业低温烟气余热利用项目10kV交流高压开关柜设备，它提出了该设备的使用条件、设备的功能设计、主要技术参数、结构、性能、试验、包装、运输、提供备品备件、仪器仪表供货及现场所需安装指导、技术服务、技术资料等方面的技术要求。1.2招标方在本规范书中提出了高压开关柜设备最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。1.3如未对本招标文件提出偏差，将认为投标方提供的设备符合招标文件和标准的要求，偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。1.4投标方须执行本招标文件所列标准，有矛盾时，按较高标准执行。1.5合同签订后一周内，按本规范的要求，投标方提出合同设备的设计、制造、检验/试验、装配等清单给招标方，招标方确认。确认完毕投标方开始生产。1.6在签订合同之后，招标人保留对本技术规范提出补充要求和修改的权力，投标人应承诺予以配合。1.7本技术规范在高压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。本技术规范中未尽事宜，双方友好协商解决。第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页1.8投标方在投标书和投标澄清书中承诺事宜对于本高压开关柜的合同仍然有效，投标书和投标澄清书与本技术规范不同之处，以本技术规范为准。2工程概况新建热网首站。热网首站新建10kV开关柜11面。在原厂备用间隔新增10kV馈线开关柜2面，为热网首站新建10kV开关柜配电。3设计和运行条件3.1使用环境条件（户内）1环境温度：最高温度：+40℃最低温度：-15℃2海拔高度：≤1000m3相对湿度：日平均≤95%月平均≤90%4最大风速（户外）：35m/s（距地面10m高10min平均值）5抗地震能力（带机座）按8级设防地面水平加速度：0.10g安全系数：≥1.67水平加速度和垂直加速度同时作用，产品的机械强度应根据上述耐受能力所要求的加速度导致的动态负荷全动态法进行计算和试验，其条件是：共振频率，时间为正弦五周波。3.2系统概况和相关设备3.2.1系统电压系统额定电压：10kV系统最高电压：12kV3.2.2系统额定频率：50Hz3.2.3系统中性点接地方式：不接地第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页4技术参数和性能要求4.1设备名称由真空断路器开关柜高压成套配电装置。4.2型号型式：户内交流铠装中置移开式金属封闭开关柜型号：KYN28-124.3开关柜的主要技术参数内容技术要求值投标保证值备注额定电压（kV）：10.510.5/最高电压（kV）：1212/额定频率（Hz）：5050/额定电流（A）柜体主母线12501250各部分温升应符合GB/T11022的要求。真空开关进线柜12501250真空开关馈线柜12501250额定热稳定电流（方均根值kA）：4秒4040/额定动稳定电流（峰值）（kA）：≥100100主母线各回路开断短路电流周期分量（kA）4040额定雷电冲击耐受电压（kV）：7575按10kV第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
