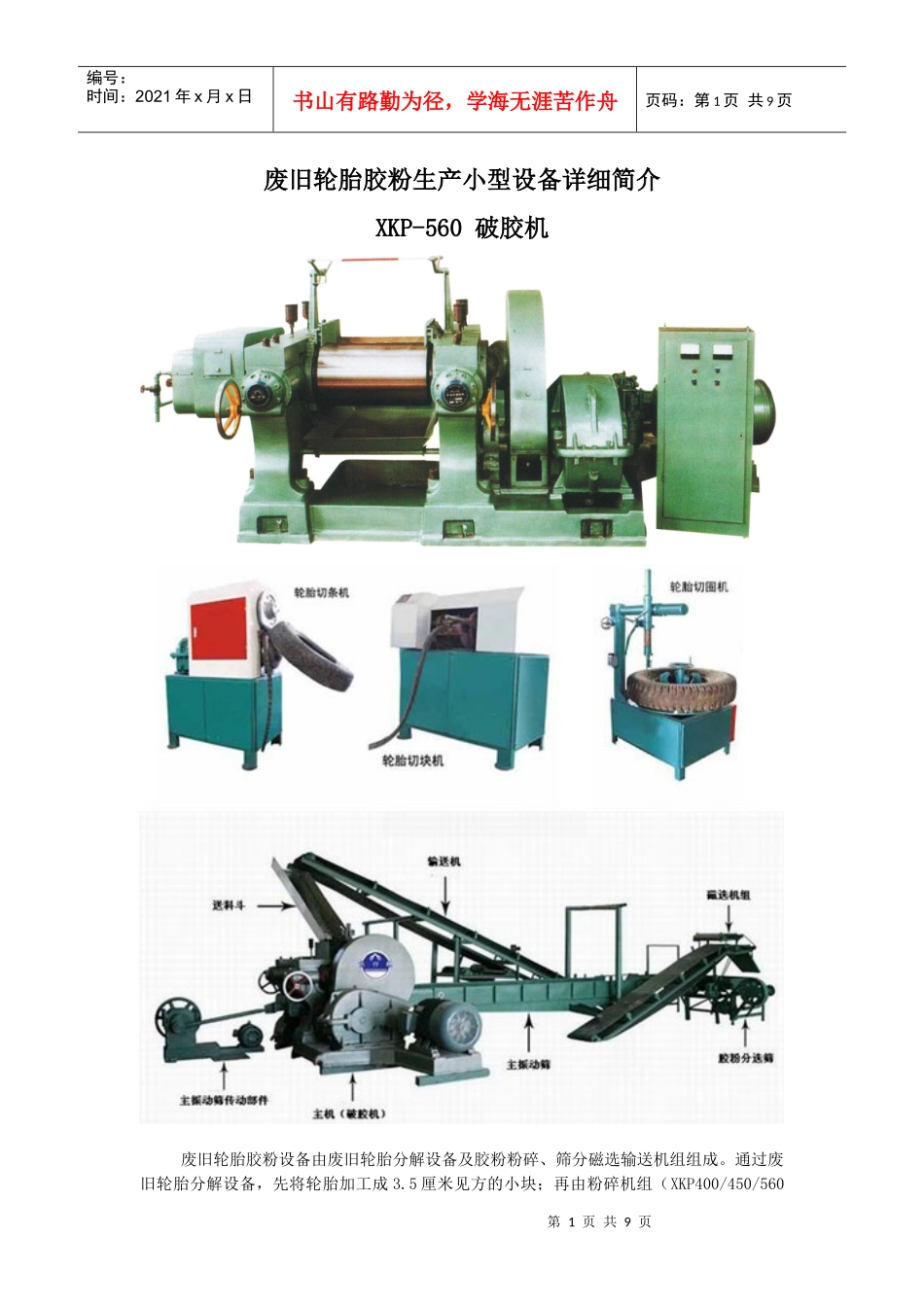

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页废旧轮胎胶粉生产小型设备详细简介XKP-560破胶机废旧轮胎胶粉设备由废旧轮胎分解设备及胶粉粉碎、筛分磁选输送机组组成。通过废旧轮胎分解设备，先将轮胎加工成3.5厘米见方的小块；再由粉碎机组（XKP400/450/560第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页型）对胶块进行破碎研磨得到钢丝混杂的胶粉、胶粒；然后由胶粉筛分磁选输送机组，将钢丝与胎胶分离彻底。通过皮带输送装置经过两道筛床筛选出的细料再经磁辊，磁选分离出钢丝，制取10目-40目细度的纯净胶粉（细度任选）。达不到要求目数细度的胶粉经块料输送机返回粉碎机再次研磨，这种循环研磨工艺技术先进，不需任何化工原料，无废气无废水，运行费用低。磁选钢丝效果达99%，以XKP450型为例，总装机功率80KW，平均每处理1吨轮胎耗电200度左右，每小时产量为200-400公斤（取得胶粉细度不同，产量亦有不同），是利用钢丝轮胎生产胶粉的最佳设备。一，废旧轮胎前期分解处理设备的组成：此机组专用废旧钢丝轮胎的分解，切圈、切条、切块：1，切圈机切圈机用于将钢丝胎的胎侧一边切下，以便下一步的分割。将轮胎置于园盘平台之上，旋转中间手轮，三爪卡架就会牢固的卡住轮胎的内圈，启动电源，工作平台旋转，切割刀具第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页根据需要进刀，缓慢切入轮胎，循序渐进，直至将轮胎侧面切下。电机功率加工范围加工数量外形尺寸设备重量2.2KW750－1200轮胎25－30条/小时1150*850*12000.3－0.5吨2，切条机切条机可将切圈机去掉胎侧的钢丝胎切成条状，并且条的宽度可调。两个园盘刀为特殊材料，坚硬耐用，可反复修磨使用，适用于不超过1200的钢丝轮胎。电机功率加工量加工直径出料尺寸设备尺寸设备重量5.5KW20条/小时小于120035－551230*650*15800.8吨3，切块机切块机可将切条机切下的轮胎长条，切成块状，刀具为合金刀具，日产量近9－11吨，刀具不锋利可反复修磨。电机功率加工量出料尺寸设备尺寸设备重量7.5KW0.8－1吨/小时35*35780*550*12100.6吨二，胶粉粉碎，筛分磁选输送机组的设备构成：机组部分现场安装图机组由主机(破胶机)与辅机两部分构成：主机为整机设备，辅机设备由主振动筛，块料输送机，胶粉分选振动筛，粉料输送机；钢丝与胶粉磁选分离机等组成，配合主机完成整个工艺流程。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页主机(破胶机)为整机设备：主要用于橡胶块研磨制粉，本机辊筒采用合金冷硬铸铁，表面坚硬耐磨，后辊为沟槽辊，内腔加工，使辊面温度均匀；设有过载保护和紧急制动装置，安全可靠；采用手轮调节辊筒间距，操作方便，产量每小时产量为200-400KG（视细度而定）.主机技术参数：产品名称型号辊经×长度mm生产能力Kg/h最大辊距mm电机功率KW外行尺寸(长×宽×高)mm重量Kg破胶机XKP-400400×60070～600(视网目而定)10454210×1850×19257500破胶机XKP-450450×760100010554550×1970×186011000破胶机XKP-560510×800560×800200015755620×2260×190016000本机主要有一体底座、机架、前后辊筒、传动齿轮、减速机、调整装置、辊温调节装置、安全开关及电气控制系统等组成。辊筒材料为合金冷硬铸铁(辊筒执行国家HG/T3108-1998之标准)，具有高硬度和耐磨性，辊温调节装置可向辊筒内通入冷却水来调节辊温以满足工艺要求。本机设计安装有安全保护装置:第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页a、电机过载保护.b、辊筒安全保险装置：当设备工作压力瞬间超过辊筒压力时，安全保险片自动断裂。从而保护辊筒和其它主要零件（XKP-400无此装置）使机器运行更加可靠，维修成本降到最低。c、机器装备有制动刹车装置，发生紧急事故时，按动安全按钮能立即刹车，从而降低了较大事故的发生。胶粉粉碎、筛分磁选输送机组的设备图片设备配置表：设备名称数量说明主机破胶机1XKP400型/XKP450型/X...
