PR-Su全部等量取代PVA的工艺研究VIP免费

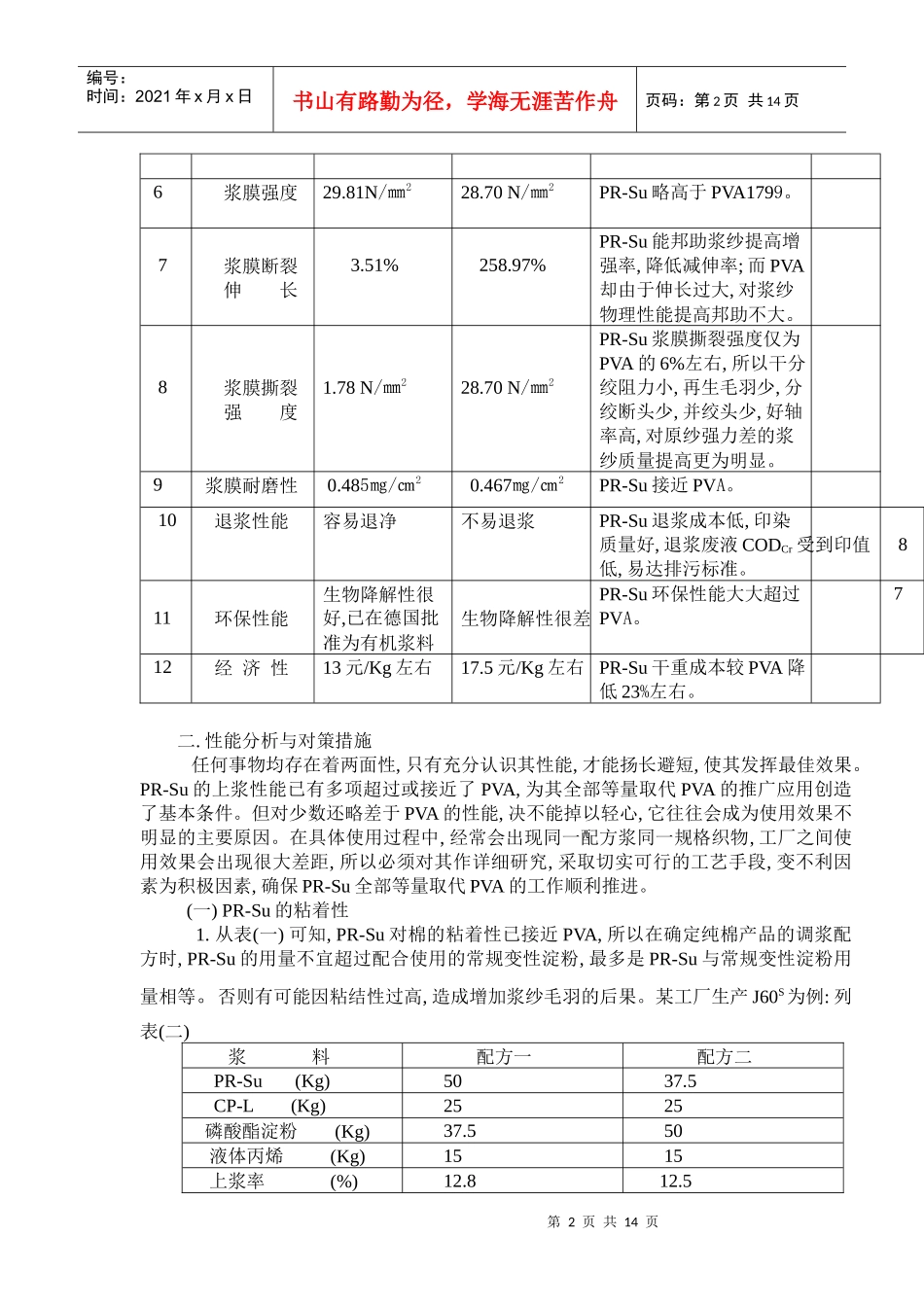

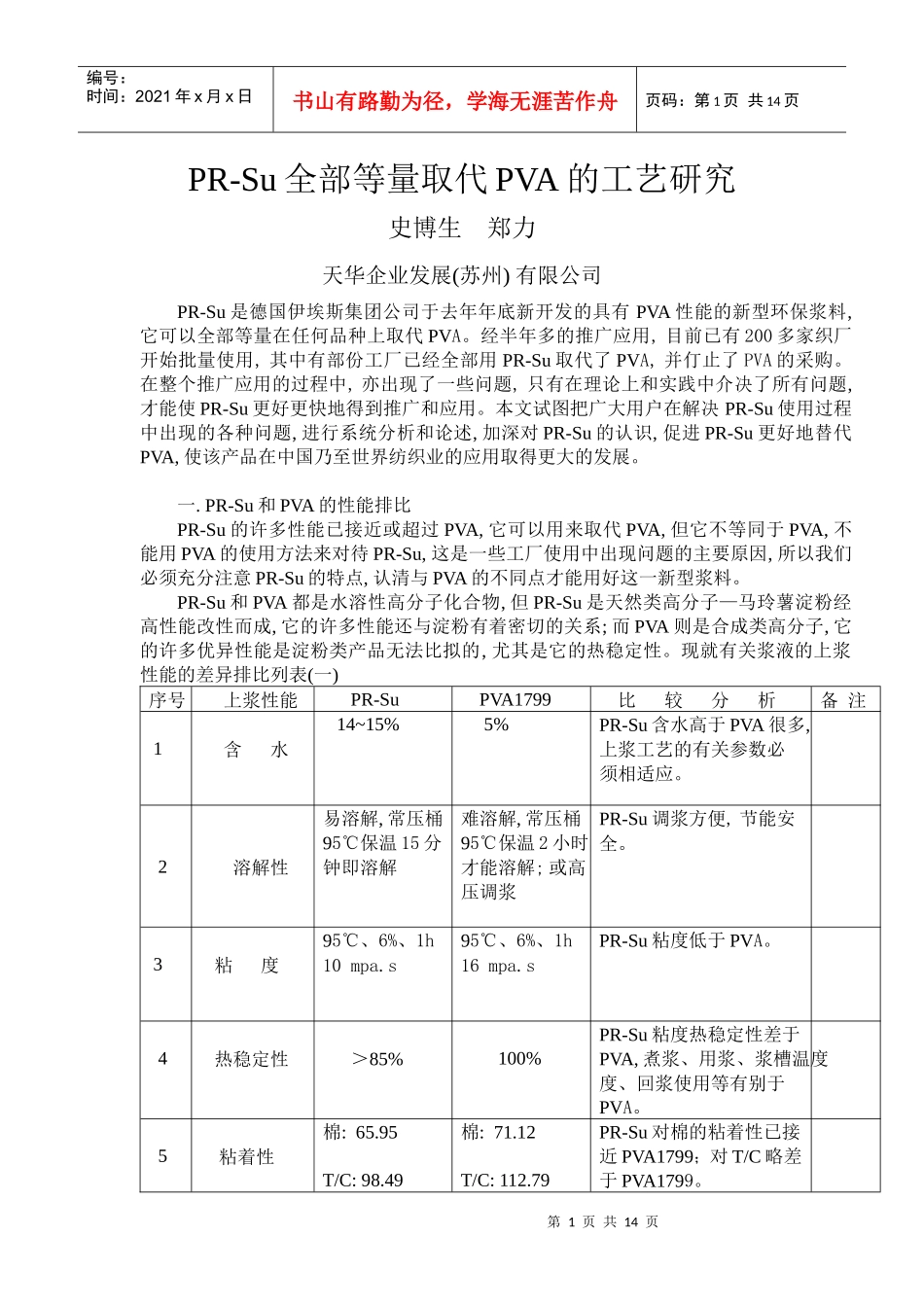

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页PR-Su全部等量取代PVA的工艺研究史博生郑力天华企业发展(苏州)有限公司PR-Su是德国伊埃斯集团公司于去年年底新开发的具有PVA性能的新型环保浆料,它可以全部等量在任何品种上取代PVA。经半年多的推广应用,目前已有200多家织厂开始批量使用,其中有部份工厂已经全部用PR-Su取代了PVA,并仃止了PVA的采购。在整个推广应用的过程中,亦出现了一些问题,只有在理论上和实践中介决了所有问题,才能使PR-Su更好更快地得到推广和应用。本文试图把广大用户在解决PR-Su使用过程中出现的各种问题,进行系统分析和论述,加深对PR-Su的认识,促进PR-Su更好地替代PVA,使该产品在中国乃至世界纺织业的应用取得更大的发展。一.PR-Su和PVA的性能排比PR-Su的许多性能已接近或超过PVA,它可以用来取代PVA,但它不等同于PVA,不能用PVA的使用方法来对待PR-Su,这是一些工厂使用中出现问题的主要原因,所以我们必须充分注意PR-Su的特点,认清与PVA的不同点才能用好这一新型浆料。PR-Su和PVA都是水溶性高分子化合物,但PR-Su是天然类高分子—马玲薯淀粉经高性能改性而成,它的许多性能还与淀粉有着密切的关系;而PVA则是合成类高分子,它的许多优异性能是淀粉类产品无法比拟的,尤其是它的热稳定性。现就有关浆液的上浆性能的差异排比列表(一)序号上浆性能PR-SuPVA1799比较分析备注1含水14~15%5%PR-Su含水高于PVA很多,上浆工艺的有关参数必须相适应。2溶解性易溶解,常压桶95℃保温15分钟即溶解难溶解,常压桶95℃保温2小时才能溶解;或高压调浆PR-Su调浆方便,节能安全。3粘度95℃、6%、1h10mpa.s95℃、6%、1h16mpa.sPR-Su粘度低于PVA。4热稳定性＞85%100%PR-Su粘度热稳定性差于PVA,煮浆、用浆、浆槽温度度、回浆使用等有别于PVA。5粘着性棉:65.95T/C:98.49棉:71.12T/C:112.79PR-Su对棉的粘着性已接近PVA1799；对T/C略差于PVA1799。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页6浆膜强度29.81N/㎜228.70N/㎜2PR-Su略高于PVA1799。7浆膜断裂伸长3.51%258.97%PR-Su能邦助浆纱提高增强率,降低减伸率;而PVA却由于伸长过大,对浆纱物理性能提高邦助不大。8浆膜撕裂强度1.78N/㎜228.70N/㎜2PR-Su浆膜撕裂强度仅为PVA的6%左右,所以干分绞阻力小,再生毛羽少,分绞断头少,并绞头少,好轴率高,对原纱强力差的浆纱质量提高更为明显。9浆膜耐磨性0.485㎎/㎝20.467㎎/㎝2PR-Su接近PVA。10退浆性能容易退净不易退浆PR-Su退浆成本低,印染质量好,退浆废液CODCr受到印值低,易达排污标准。811环保性能生物降解性很好,已在德国批准为有机浆料生物降解性很差PR-Su环保性能大大超过PVA。712经济性13元/Kg左右17.5元/Kg左右PR-Su干重成本较PVA降低23%左右。二.性能分析与对策措施任何事物均存在着两面性,只有充分认识其性能,才能扬长避短,使其发挥最佳效果。PR-Su的上浆性能已有多项超过或接近了PVA,为其全部等量取代PVA的推广应用创造了基本条件。但对少数还略差于PVA的性能,决不能掉以轻心,它往往会成为使用效果不明显的主要原因。在具体使用过程中,经常会出现同一配方浆同一规格织物,工厂之间使用效果会出现很大差距,所以必须对其作详细研究,采取切实可行的工艺手段,变不利因素为积极因素,确保PR-Su全部等量取代PVA的工作顺利推进。(一)PR-Su的粘着性1.从表(一)可知,PR-Su对棉的粘着性已接近PVA,所以在确定纯棉产品的调浆配方时,PR-Su的用量不宜超过配合使用的常规变性淀粉,最多是PR-Su与常规变性淀粉用量相等。否则有可能因粘结性过高,造成增加浆纱毛羽的后果。某工厂生产J60S为例:列表(二)浆料配方一配方二PR-Su(Kg)5037.5CP-L(Kg)2525磷酸酯淀粉(Kg)37.550液体丙烯(Kg)1515上浆率(%)12.812.5第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页毛羽降低率(%)53.684.3从表(二)可看出,当,PR-Su用量超过变性淀粉时,毛羽降低率仅为53.6%,而PR-Su用量少于变性淀粉时,则毛羽降低率提高到84.3%。说明浆液的粘结性过高,不利于浆纱毛羽的减少。2.而PR-Su对T/C的粘着性...
