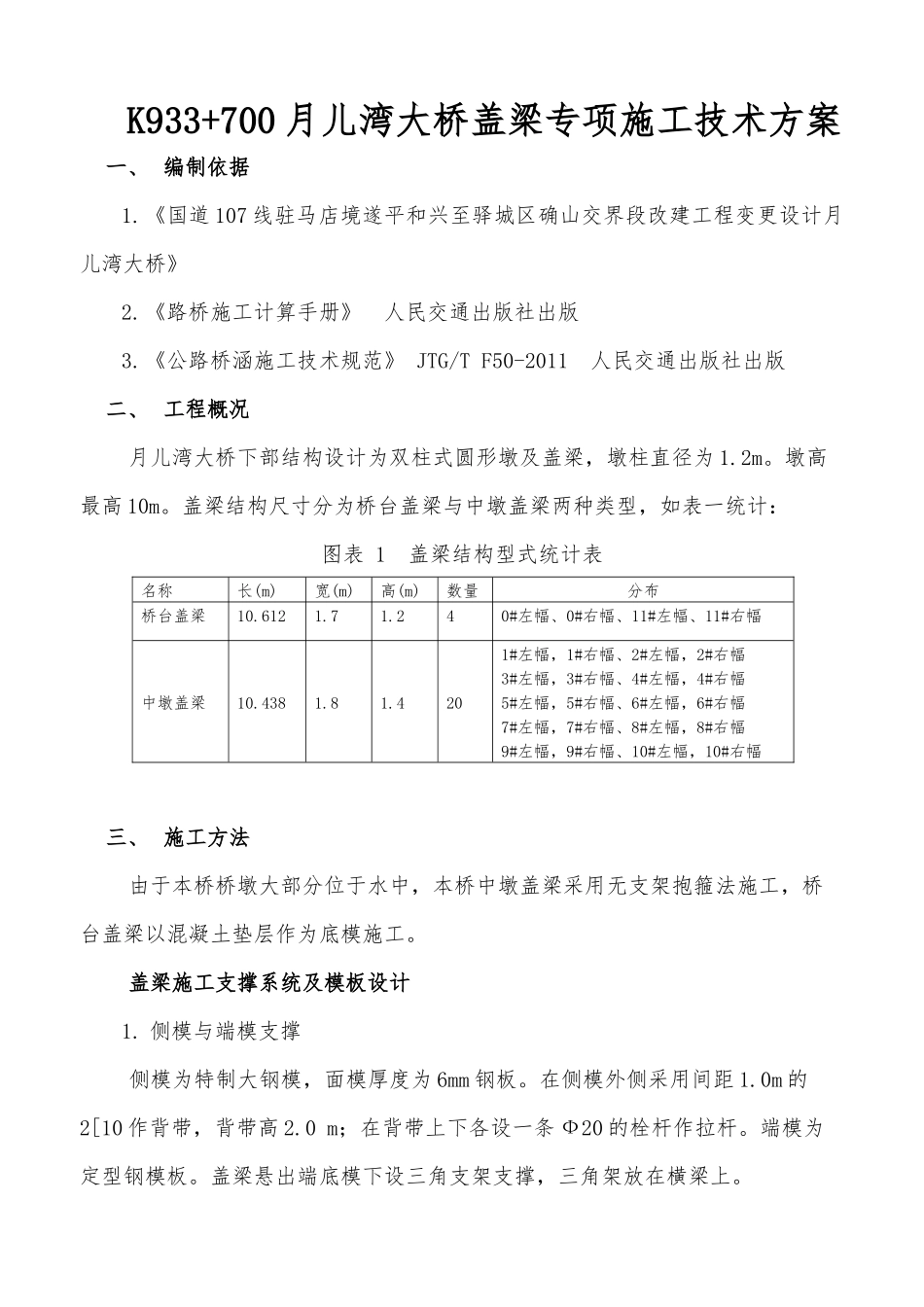

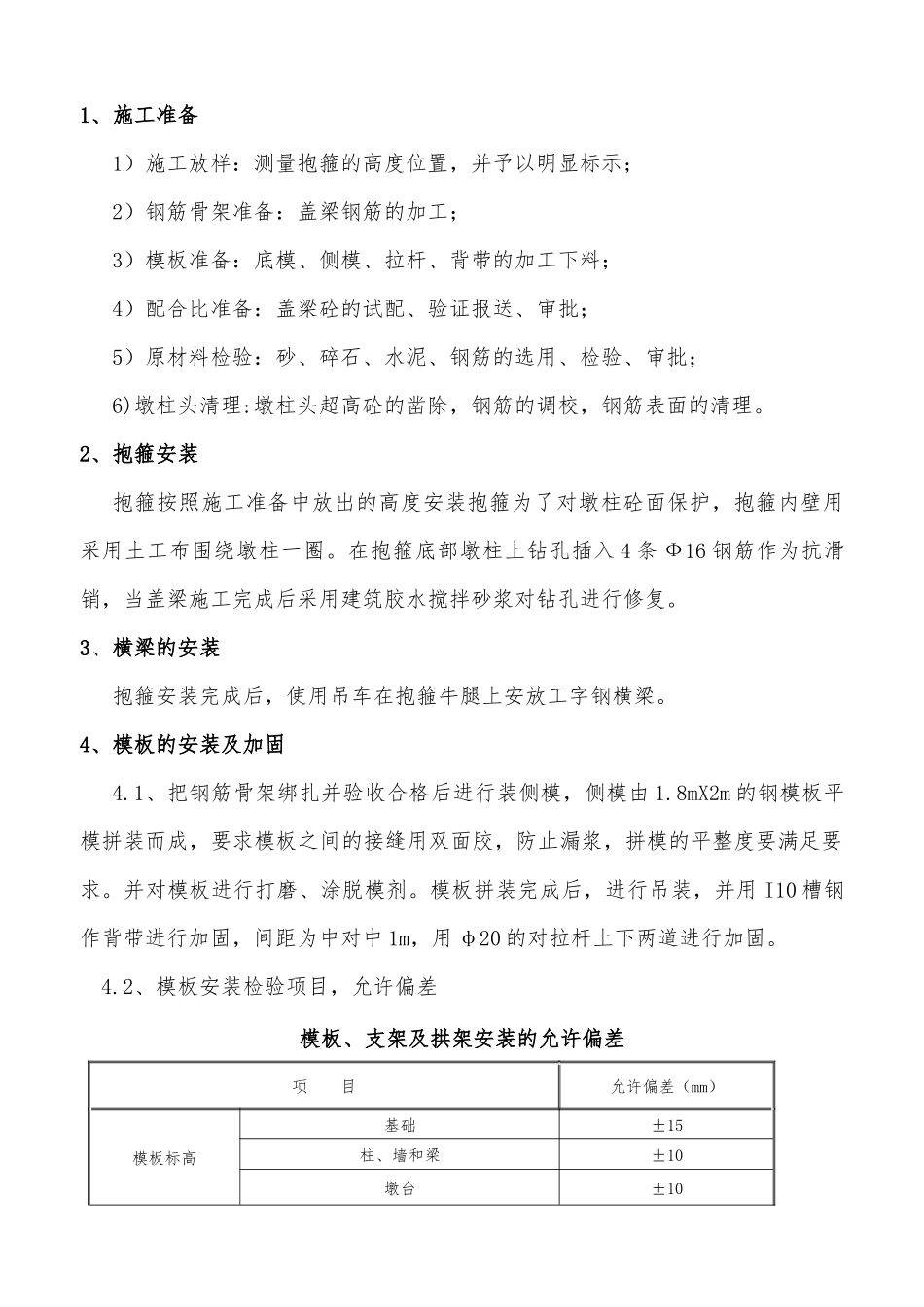

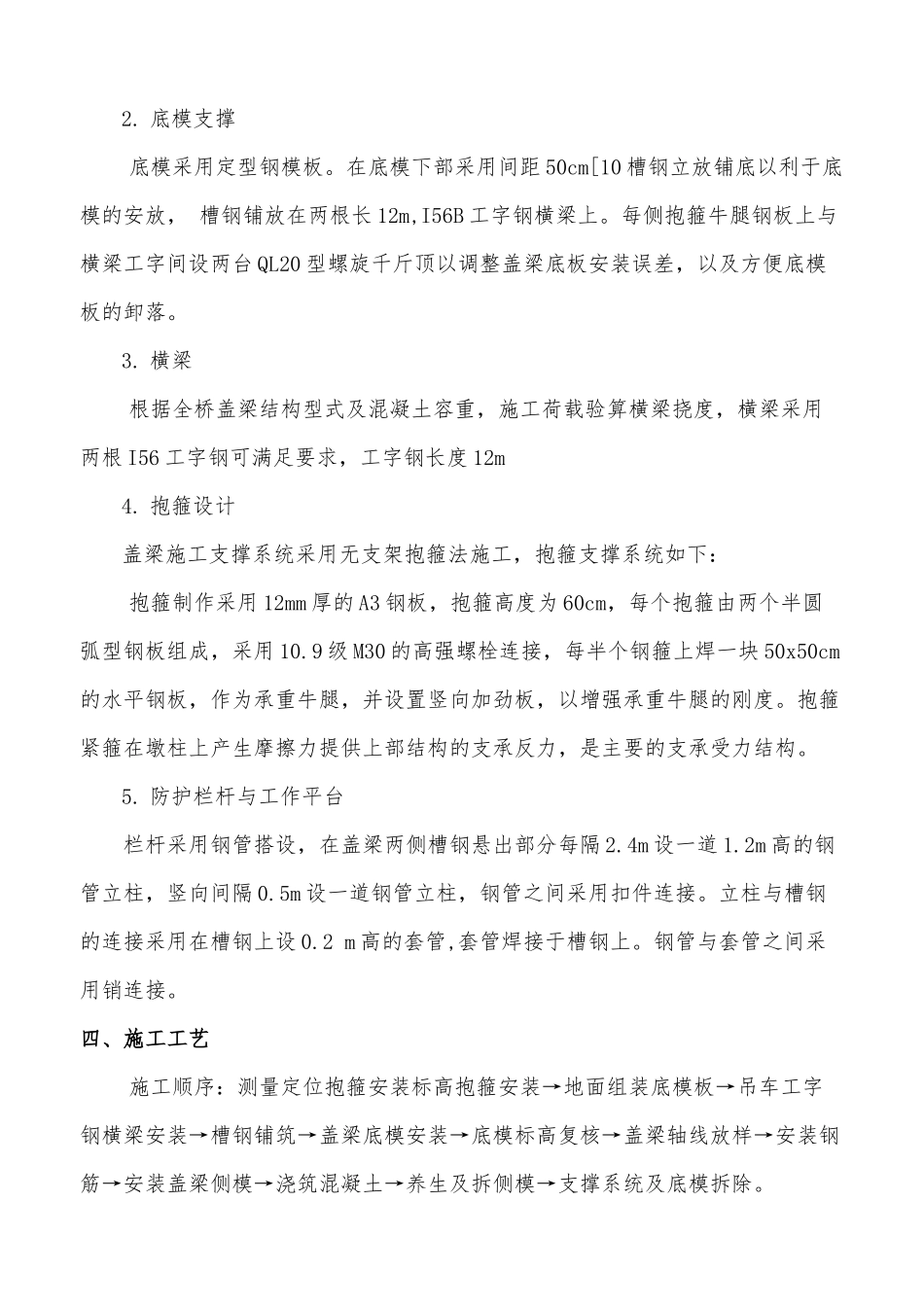

K933+700月儿湾大桥盖梁专项施工技术方案一、编制依据1.《国道107线驻马店境遂平和兴至驿城区确山交界段改建工程变更设计月儿湾大桥》2.《路桥施工计算手册》人民交通出版社出版3.《公路桥涵施工技术规范》JTG/TF50-2011人民交通出版社出版二、工程概况月儿湾大桥下部结构设计为双柱式圆形墩及盖梁，墩柱直径为1.2m。墩高最高10m。盖梁结构尺寸分为桥台盖梁与中墩盖梁两种类型，如表一统计：图表1盖梁结构型式统计表名称长(m)宽(m)高(m)数量分布桥台盖梁10.6121.71.240#左幅、0#右幅、11#左幅、11#右幅中墩盖梁10.4381.81.4201#左幅，1#右幅、2#左幅，2#右幅3#左幅，3#右幅、4#左幅，4#右幅5#左幅，5#右幅、6#左幅，6#右幅7#左幅，7#右幅、8#左幅，8#右幅9#左幅，9#右幅、10#左幅，10#右幅三、施工方法由于本桥桥墩大部分位于水中，本桥中墩盖梁采用无支架抱箍法施工，桥台盖梁以混凝土垫层作为底模施工。盖梁施工支撑系统及模板设计1.侧模与端模支撑侧模为特制大钢模，面模厚度为6mm钢板。在侧模外侧采用间距1.0m的2[10作背带，背带高2.0m；在背带上下各设一条Ф20的栓杆作拉杆。端模为定型钢模板。盖梁悬出端底模下设三角支架支撑，三角架放在横梁上。2.底模支撑底模采用定型钢模板。在底模下部采用间距50cm[10槽钢立放铺底以利于底模的安放，槽钢铺放在两根长12m,I56B工字钢横梁上。每侧抱箍牛腿钢板上与横梁工字间设两台QL20型螺旋千斤顶以调整盖梁底板安装误差，以及方便底模板的卸落。3.横梁根据全桥盖梁结构型式及混凝土容重，施工荷载验算横梁挠度，横梁采用两根I56工字钢可满足要求，工字钢长度12m4.抱箍设计盖梁施工支撑系统采用无支架抱箍法施工，抱箍支撑系统如下：抱箍制作采用12mm厚的A3钢板，抱箍高度为60cm，每个抱箍由两个半圆弧型钢板组成，采用10.9级M30的高强螺栓连接，每半个钢箍上焊一块50x50cm的水平钢板，作为承重牛腿，并设置竖向加劲板，以增强承重牛腿的刚度。抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力，是主要的支承受力结构。5.防护栏杆与工作平台栏杆采用钢管搭设，在盖梁两侧槽钢悬出部分每隔2.4m设一道1.2m高的钢管立柱，竖向间隔0.5m设一道钢管立柱，钢管之间采用扣件连接。立柱与槽钢的连接采用在槽钢上设0.2m高的套管,套管焊接于槽钢上。钢管与套管之间采用销连接。四、施工工艺施工顺序：测量定位抱箍安装标高抱箍安装→地面组装底模板→吊车工字钢横梁安装→槽钢铺筑→盖梁底模安装→底模标高复核→盖梁轴线放样→安装钢筋→安装盖梁侧模→浇筑混凝土→养生及拆侧模→支撑系统及底模拆除。1、施工准备1）施工放样：测量抱箍的高度位置，并予以明显标示；2）钢筋骨架准备：盖梁钢筋的加工；3）模板准备：底模、侧模、拉杆、背带的加工下料；4）配合比准备：盖梁砼的试配、验证报送、审批；5）原材料检验：砂、碎石、水泥、钢筋的选用、检验、审批；6)墩柱头清理:墩柱头超高砼的凿除，钢筋的调校，钢筋表面的清理。2、抱箍安装抱箍按照施工准备中放出的高度安装抱箍为了对墩柱砼面保护，抱箍内壁用采用土工布围绕墩柱一圈。在抱箍底部墩柱上钻孔插入4条Ф16钢筋作为抗滑销，当盖梁施工完成后采用建筑胶水搅拌砂浆对钻孔进行修复。3、横梁的安装抱箍安装完成后，使用吊车在抱箍牛腿上安放工字钢横梁。4、模板的安装及加固4.1、把钢筋骨架绑扎并验收合格后进行装侧模，侧模由1.8mX2m的钢模板平模拼装而成，要求模板之间的接缝用双面胶，防止漏浆，拼模的平整度要满足要求。并对模板进行打磨、涂脱模剂。模板拼装完成后，进行吊装，并用I10槽钢作背带进行加固，间距为中对中1m，用φ20的对拉杆上下两道进行加固。4.2、模板安装检验项目，允许偏差模板、支架及拱架安装的允许偏差项目允许偏差（mm）模板标高基础±15柱、墙和梁±10墩台±10模板内部尺寸上部构造的所有构件基础+5，0±30墩台±20轴线偏位基础15柱或墙8梁10墩台10装配式构件支承面的标高＋2，－5模板相邻两板表面高底差2模板表面平整5预埋件中心线位置3预留孔洞中心线位置10预留孔洞截面内部尺寸＋10，0支架和拱架纵轴的平面位置跨度的1/1000或30曲线形拱的标高（包括建筑拱...
