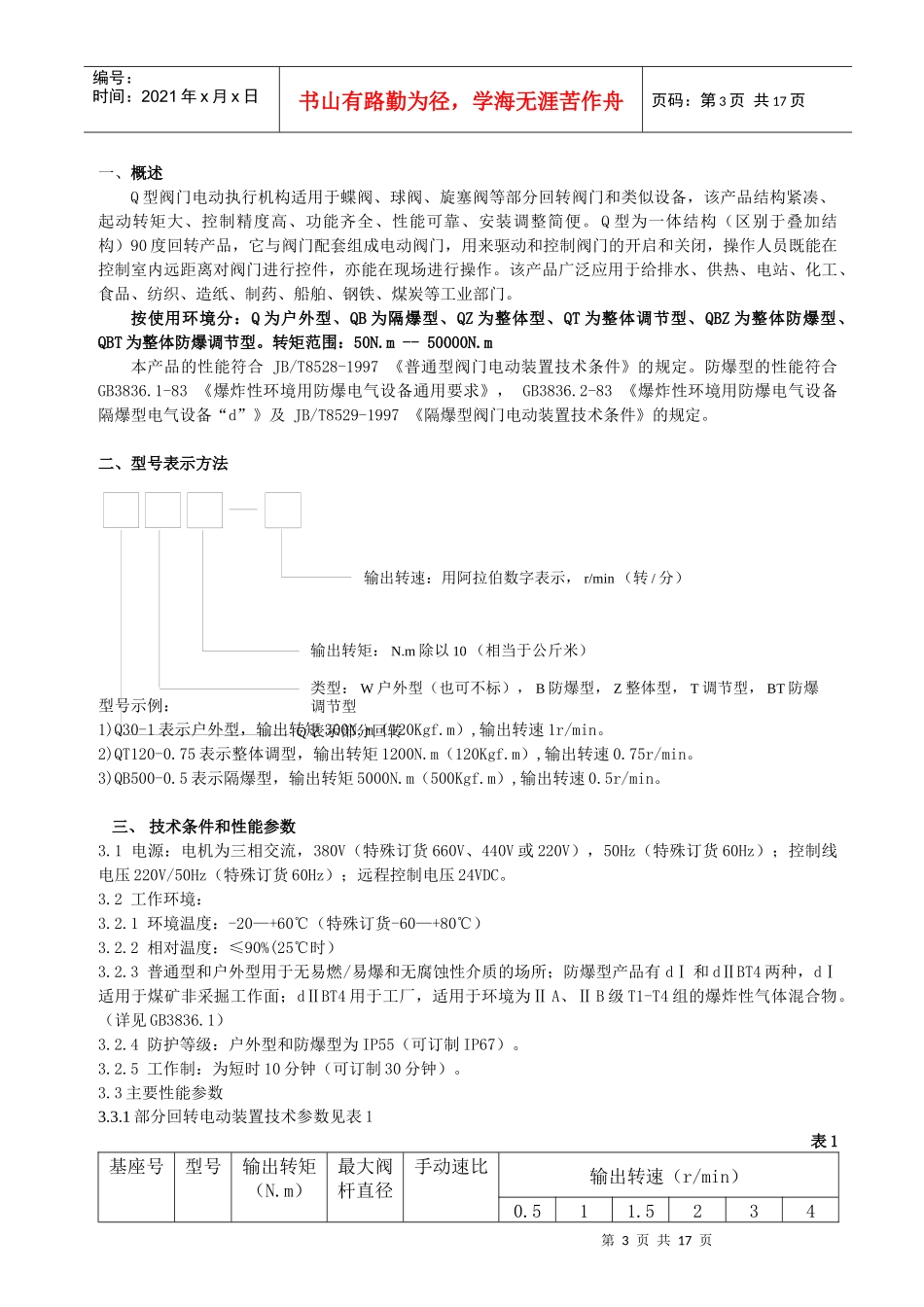

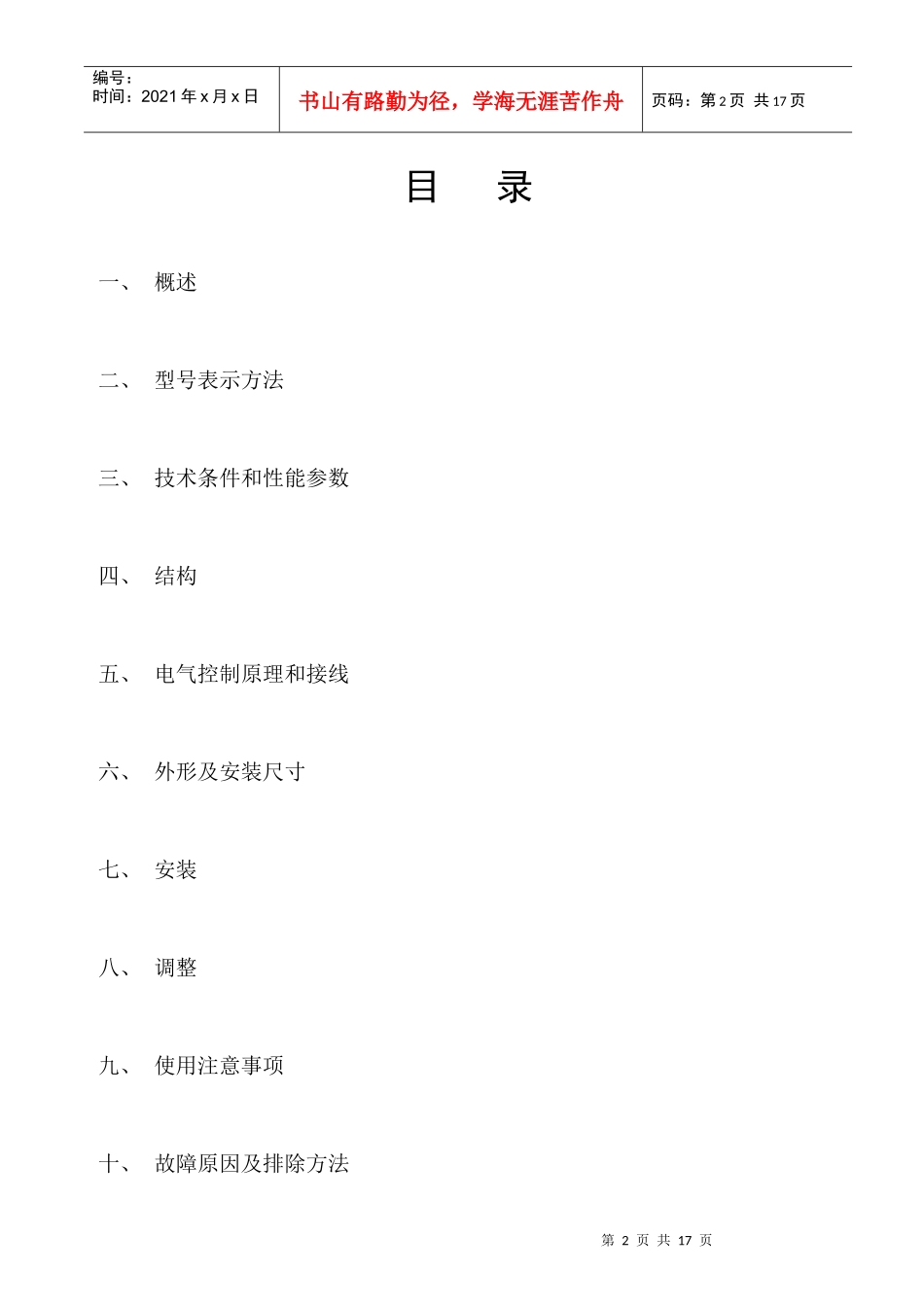

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页Q型阀门电动装置QTYPEELECRICVALVEACTUATORS使用说明书InstructionManual常州凯文阀门控制设备有限公司第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录一、概述二、型号表示方法三、技术条件和性能参数四、结构五、电气控制原理和接线六、外形及安装尺寸七、安装八、调整九、使用注意事项十、故障原因及排除方法第3页共17页第2页共17页Q表示部分回转输出转矩：N.m除以10（相当于公斤米）输出转速：用阿拉伯数字表示，r/min（转/分）类型：W户外型（也可不标），B防爆型，Z整体型，T调节型，BT防爆调节型编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页一、概述Q型阀门电动执行机构适用于蝶阀、球阀、旋塞阀等部分回转阀门和类似设备，该产品结构紧凑、起动转矩大、控制精度高、功能齐全、性能可靠、安装调整简便。Q型为一体结构（区别于叠加结构）90度回转产品，它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。该产品广泛应用于给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁、煤炭等工业部门。按使用环境分：Q为户外型、QB为隔爆型、QZ为整体型、QT为整体调节型、QBZ为整体防爆型、QBT为整体防爆调节型。转矩范围：50N.m--50000N.m本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合GB3836.1-83《爆炸性环境用防爆电气设备通用要求》，GB3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。二、型号表示方法型号示例：1)Q30-1表示户外型，输出转矩300N.m（120Kgf.m）,输出转速1r/min。2)QT120-0.75表示整体调型，输出转矩1200N.m（120Kgf.m）,输出转速0.75r/min。3)QB500-0.5表示隔爆型，输出转矩5000N.m（500Kgf.m）,输出转速0.5r/min。三、技术条件和性能参数3.1电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。3.2工作环境：3.2.1环境温度：-20—+60℃（特殊订货-60—+80℃）3.2.2相对温度：≤90%(25℃时）3.2.3普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）3.2.4防护等级：户外型和防爆型为IP55（可订制IP67）。3.2.5工作制：为短时10分钟（可订制30分钟）。3.3主要性能参数3.3.1部分回转电动装置技术参数见表1表1基座号型号输出转矩（N.m）最大阀杆直径手动速比输出转速（r/min）0.511.5234第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（mm）电机功率（KW）Q1Q1010028880.030.060.090.090.180.18Q202000.060.090.120.120.250.25Q303000.060.120.180.180.370.37Q2Q6060042740.180.180.250.250.550.55Q909000.180.250.370.370.750.75Q1201200.180.370.550.551.11.1Q3Q200200060670.370.550.751.1--Q25025000.550.550.751.1--Q30030000.550.751.1---Q40040000.550.75----Q50050000.751.1----注：粗线框内为常规供货3.3.2电机技术参数见表2表2功率KW0.030.060.090.120.180.250.370.550.751.1电流A0.30.480.60.70.951.31.62.43.03.44.1外形和外形尺寸4.1.1外形尺寸见图1和表3表3型号B1B2H1H2LL1ΦDQ1207100227389477260200QB1311100262444527310200Q2252145293455550323375QB2356145336510584363375Q3282180311459662390510QB3386180346495662390510注：QB为隔爆型H1为户外型、隔爆型H2为整体型、整体调节型图1外形图4.2连接尺寸4.2.1连接型式和尺寸见图2、表4第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页图2连接尺寸图表4连接尺寸法兰号电装型号...
