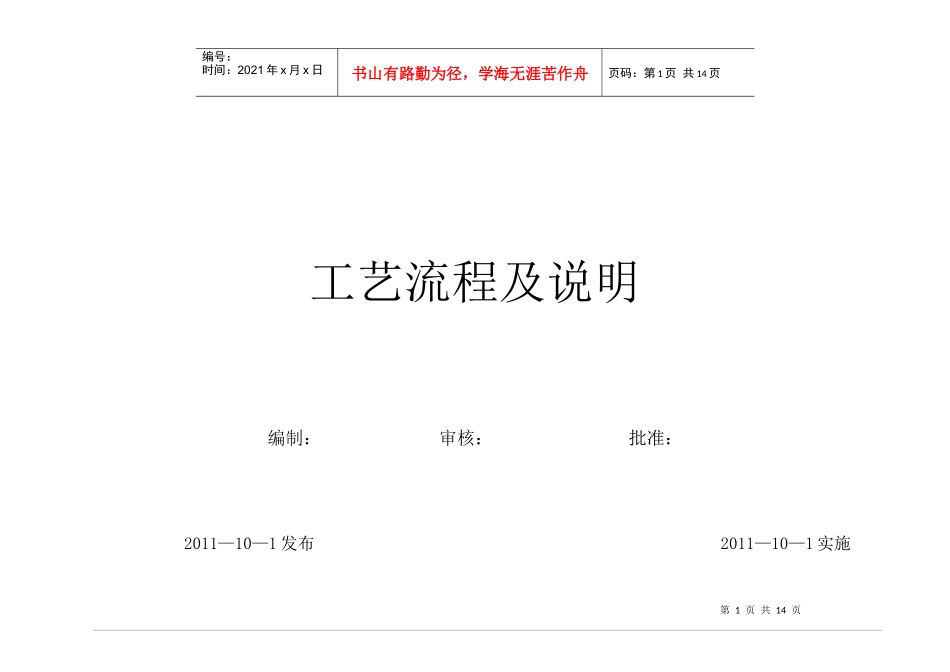

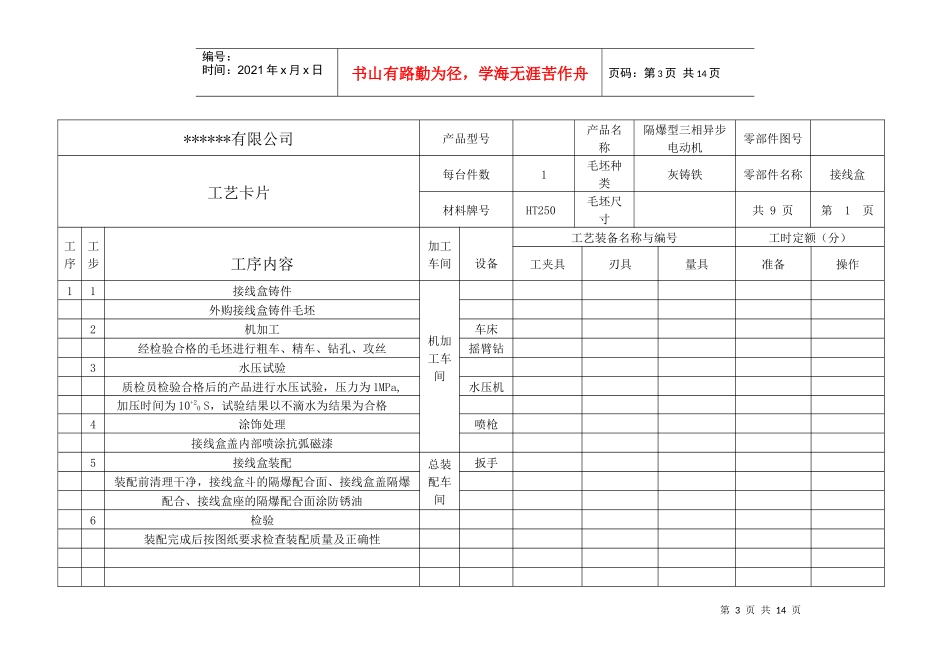

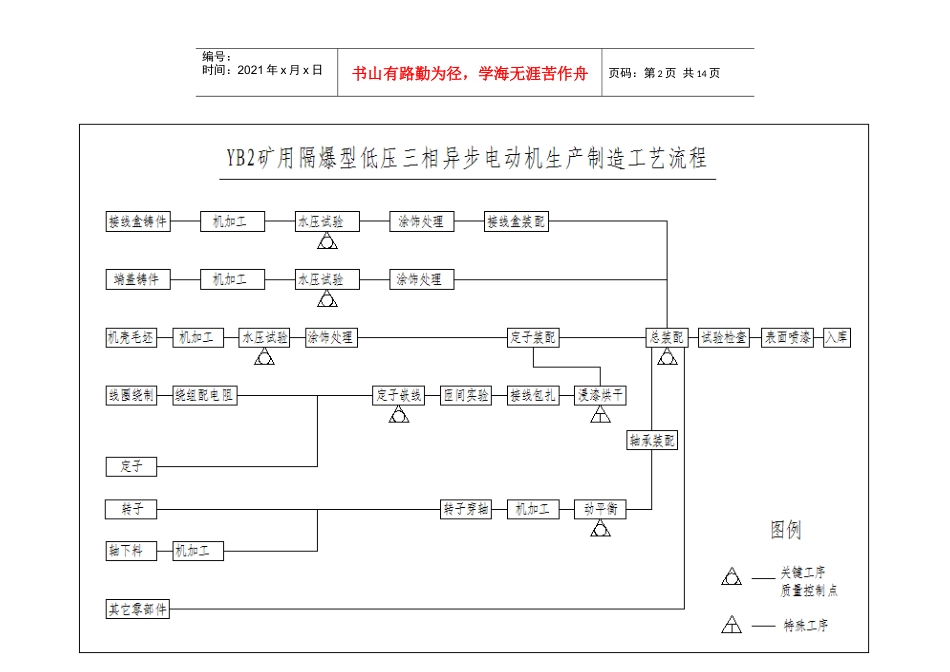

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页工艺流程及说明编制：审核：批准：2011—10—1发布2011—10—1实施第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页******有限公司产品型号产品名称隔爆型三相异步电动机零部件图号工艺卡片每台件数1毛坯种类灰铸铁零部件名称接线盒材料牌号HT250毛坯尺寸共9页第1页工序工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作11接线盒铸件机加工车间外购接线盒铸件毛坯2机加工车床经检验合格的毛坯进行粗车、精车、钻孔、攻丝摇臂钻3水压试验质检员检验合格后的产品进行水压试验，压力为1MPa,水压机加压时间为10+20S，试验结果以不滴水为结果为合格4涂饰处理喷枪接线盒盖内部喷涂抗弧磁漆5接线盒装配总装配车间扳手装配前清理干净，接线盒斗的隔爆配合面、接线盒盖隔爆配合、接线盒座的隔爆配合面涂防锈油6检验装配完成后按图纸要求检查装配质量及正确性第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页更改内容编制审核批准******有限公司产品型号产品名称隔爆型三相异步电动机零部件图号工艺卡片每台件数2毛坯种类灰铸铁零部件名称端盖材料牌号HT250毛坯尺寸共9页第2页工序工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作21端盖铸件机加工车间外购端盖铸件毛坯2机械加工车床经检验合格的毛坯进行粗车、精车、钻孔、攻丝摇臂钻3水压试验加工后合格的产品进行水压试验，压力为1MPa,水压机加压时间为10+20S，试验结果以不滴水为结果为合格4涂饰处理喷枪端盖非配合表面涂饰防锈漆5检验第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页按图纸要求检验合格的产品转总装配更改内容编制审核批准******有限公司产品型号产品名称隔爆型三相异步电动机零部件图号工艺卡片每台件数1毛坯种类钢板焊接组合零部件名称机壳材料牌号Q235A毛坯尺寸共9页第3页工序工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作31机壳毛坯机加工车外购机壳毛坯2机械加工车床经检验合格的毛坯进行粗车、精车、钻孔、攻丝摇臂钻第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页间3水压试验加工后合格的产品进行水压试验，压力为1MPa,水压机加压时间为10+20S，试验结果以不滴水为结果为合格4涂饰处理喷枪机壳非配合表面涂饰防锈漆5检验按图纸要求检验合格品转定子装配更改内容编制审核批准******有限公司产品型号产品名称隔爆型三相异步电动机零部件图号工艺卡片每台件数毛坯种类漆包线零部件名称线圈绕制材料牌号QZY-2毛坯尺寸共9页第4页工工加工工艺装备名称与编号工时定额（分）第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页序步工序内容车间设备工夹具刃具量具准备操作41线圈绕制电工车间绕线机按要求选取漆包线型号规格绕线模2线圈配电阻直流双臂电桥绕制好线圈将三相电阻均衡的为一台转定子嵌线更改内容编制审核批准第8页共14页第7页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共14页******有限公司产品型号产品名称隔爆型三相异步电动机零部件图号工艺卡片每台件数1毛坯种类零部件名称定子材料牌号毛坯尺寸共9页第5页工序工步工序内容加工车间设备工艺装备名称与编号工时定额（分）工夹具刃具量具准备操作51定子电工车间外购定子铁芯2定子嵌线放置槽绝缘放置绕组，槽封绝缘封口3匝间实验耐压仪嵌线定子进行匝间耐压测试4接线包扎按要求进行分头接线焊接，包扎5浸漆烘干真空浸漆将定子置入真空浸漆罐内进行预烘浸漆烘干6定子装配总装配车间放置好压装工具用压力机将定子压入机壳第9页共14页第8页共14页编号：时间：2021年x月x日书山有路...
